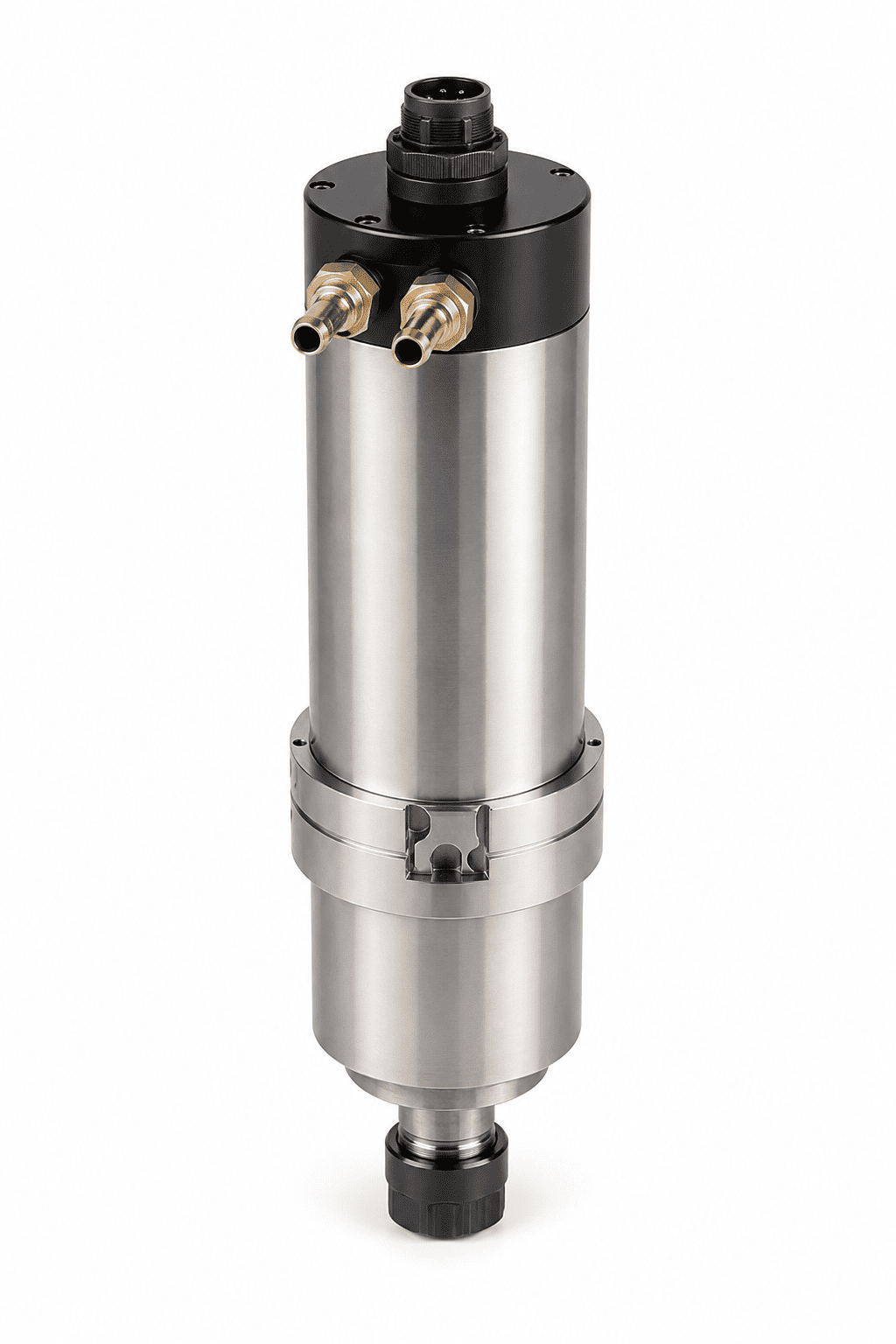

Шпиндель GDZ-100-3,5 мощностью 3,5 кВт ER20 с водяным охлаждением для станка ЧПУ

Шпиндель GDZ-100-3,5 3,5 кВт — высокоскоростной электрошпиндель с водяным охлаждением, предназначенный для совместимых фрезерных и фрезерно-гравировальных станков с числовым программным управлением. Используется для вращения режущего инструмента при обработке древесины, фанеры, МДФ, пластиков, композитов и других материалов.

Согласно технической таблице LASERTOR, модель имеет мощность 3,5 кВт, скорость вращения 24 000 об/мин, диаметр корпуса 100 мм, длину 250 мм и цанговый патрон ER20. Для отвода тепла от электродвигателя предусмотрена система водяного охлаждения.

Шпиндель применяется при оснащении и модернизации фрезерного оборудования, замене изношенных электрошпинделей, изготовлении мебели, декоративных изделий, рекламной продукции и технических деталей.

В каталоге LASERTOR шпиндель представлен под кодом 10149. Для подбора оборудования можно ознакомиться с фрезерными станками с ЧПУ LASERTOR.

Преимущества электрошпинделя GDZ-100-3,5

• Мощность 3,5 кВт. Позволяет рассматривать шпиндель для производительных операций фрезерования при соблюдении допустимых режимов.
• Скорость вращения 24 000 об/мин. Обеспечивает возможность работы с совместимым высокоскоростным режущим инструментом.
• Водяное охлаждение. Позволяет организовать принудительный отвод тепла от корпуса двигателя.
• Цанговый патрон ER20. Предназначен для крепления фрез с различными диаметрами хвостовиков в пределах возможностей цанговой системы.
• Диаметр корпуса 100 мм. Позволяет подобрать соответствующее монтажное крепление.
• Частотное управление. Скорость вращения регулируется совместимым частотным преобразователем.
• Применение в производственных станках. Подходит для рассмотрения при комплектации фрезерных систем ЧПУ соответствующего класса.
• Возможность замены. Может использоваться вместо изношенного электрошпинделя после подтверждения электрической и механической совместимости.

Применение шпинделя GDZ-100-3,5 на фрезерных станках

Фрезерование древесины

Электрошпиндель используется для обработки деревянных заготовок, изготовления декоративных панелей, элементов мебели, резных изделий, рамок и деталей сложной формы.

При выборе режима необходимо учитывать диаметр фрезы, породу древесины, глубину резания, количество режущих кромок и жёсткость станка.

Обработка МДФ и ДСП

Шпиндель мощностью 3,5 кВт может применяться при фрезеровании мебельных плит, изготовлении фасадов, пазов, карманов и декоративных рельефов.

Работа с древесными плитами требует эффективной аспирации, правильного выбора инструмента и контроля образования мелкодисперсной пыли.

Фрезерование фанеры

При обработке фанеры возможно выполнение контурной резки, сверления, выборки пазов и изготовления изделий сложной геометрии.

Для получения качественной кромки необходимо учитывать направление волокон, конструкцию режущего инструмента и надёжность фиксации заготовки.

Обработка пластиков и акрила

Шпиндель может применяться для фрезерования пластиковых листов, оргстекла, технических полимеров, корпусов приборов и элементов рекламных конструкций.

При обработке термопластов важно соблюдать баланс между частотой вращения и подачей, чтобы избежать перегрева и налипания материала на инструмент.

Фрезерование композитов

Обработка совместимых композитных материалов возможна с применением подходящих режущих инструментов и системы удаления технологической пыли.

Необходимо учитывать абразивность материала, требования к инструменту и особенности конструкции станка.

Обработка алюминия

Возможность фрезерования алюминия зависит не только от мощности шпинделя, но и от жёсткости станка, допустимого момента двигателя, системы крепления заготовки и технологических режимов.

Для обработки алюминия необходимо использовать подходящие фрезы и предусмотренные производителем способы охлаждения или смазки зоны резания.

Водяное охлаждение шпинделя GDZ-100-3,5

Водяное охлаждение предназначено для отвода тепла, выделяющегося при работе электродвигателя. Теплоноситель циркулирует через предусмотренные конструкцией каналы корпуса шпинделя.

Стабильная работа охлаждения особенно важна при продолжительных циклах обработки и повышенных нагрузках.

Преимущества водяной системы

• Принудительный отвод тепла от корпуса.
• Возможность поддержания заданного температурного режима.
• Возможность использования внешнего охладителя.
• Снижение зависимости теплоотвода от обдува корпуса воздухом.
• Контроль температуры и расхода при наличии соответствующих датчиков.

Как подключить систему охлаждения?

Для организации охлаждения необходимо использовать совместимый насос или чиллер, соединительные шланги и предусмотренный производителем теплоноситель.

После подключения следует проверить герметичность соединений и наличие необходимой циркуляции.

Можно ли запускать шпиндель без воды?

Нет. Водоохлаждаемый шпиндель необходимо эксплуатировать с предусмотренной системой отвода тепла. Запуск без охлаждения может привести к повреждению двигателя и подшипников.

Какой теплоноситель использовать?

Состав и качество жидкости определяются требованиями производителя шпинделя и охладителя. Неподходящая вода может вызывать образование отложений, коррозию и ухудшение теплообмена.

Нужен ли компрессорный чиллер?

Необходимость применения именно компрессорного охладителя определяется тепловой нагрузкой, режимом эксплуатации и температурными требованиями двигателя.

Использование простого циркуляционного насоса без достаточного отвода тепла не гарантирует поддержания безопасной температуры при длительной работе.

Цанговый патрон ER20 — выбор фрез и оснастки

По характеристикам LASERTOR шпиндель GDZ-100-3,5 оснащается цанговым патроном ER20. Цанговая система служит для надёжного закрепления режущего инструмента в шпинделе.

Как подобрать цангу ER20?

Необходимо определить диаметр хвостовика фрезы и выбрать соответствующую цангу ER20, рассчитанную на установленный инструмент.

При выборе также учитываются точность цанги, совместимость гайки и допустимая частота вращения.

На что обратить внимание при установке инструмента?

• Проверить отсутствие повреждений хвостовика фрезы.
• Очистить посадочную поверхность цанги.
• Использовать совместимую зажимную гайку.
• Установить инструмент на допустимую глубину.
• Выполнить затяжку согласно требованиям производителя.
• Убедиться в отсутствии чрезмерного вылета инструмента.
• Не превышать допустимую скорость вращения фрезы.

Чем ER20 отличается от ER11 и ER32?

ER11, ER20 и ER32 относятся к разным размерным классам цанговых систем. Они различаются геометрией, габаритами и диапазоном совместимых хвостовиков.

Цанги разных серий нельзя устанавливать в неподходящий шпиндельный носик без специально предусмотренной производителем конструкции.

Подключение шпинделя GDZ-100-3,5 к частотному преобразователю

Для управления шпинделем необходим совместимый частотный преобразователь. Перед подключением следует подтвердить номинальные напряжение, ток, частоту и количество полюсов по заводскому шильдику.

Выбор частотного преобразователя

Инвертор должен быть рассчитан на электрические характеристики электродвигателя и обеспечивать необходимую выходную частоту.

Для шпинделя мощностью 3,5 кВт необходимо рассматривать соответствующий класс частотных преобразователей. Конкретную модель выбирают по паспортному току, питающему напряжению и условиям эксплуатации.

Нельзя считать частотный преобразователь совместимым только потому, что его номинальная мощность близка к мощности шпинделя.

Электрическое подключение

Силовые выводы электродвигателя подключают к предусмотренным выходам частотного преобразователя согласно заводской схеме.

Корпус оборудования должен иметь предусмотренное защитное заземление. Назначение контактов силового разъёма следует сверять по документации изготовителя.

Не допускается подключение высокочастотного шпинделя непосредственно к обычной электросети без предусмотренного производителем преобразователя.

Настройка параметров инвертора

В частотном преобразователе необходимо установить параметры по заводскому паспорту:

• Номинальное напряжение двигателя.
• Номинальный ток.
• Номинальную частоту.
• Максимальную допустимую частоту.
• Число полюсов или другие параметры модели двигателя.
• Время разгона.
• Время торможения.
• Допустимые пределы скорости.
• Параметры тепловой защиты.
• Настройки управления от контроллера ЧПУ.

Установка произвольных значений частоты и напряжения может привести к перегреву двигателя, нестабильному вращению или повреждению оборудования.

Проверка после подключения

Первоначальный запуск выполняют после проверки электрических соединений, защитного заземления, крепления шпинделя и системы охлаждения.

Во время пробного запуска необходимо контролировать направление вращения, шум, вибрацию, температуру и отсутствие ошибок частотного преобразователя.

Монтаж шпинделя GDZ-100 диаметром 100 мм

Проверка посадочного крепления

В таблице характеристик LASERTOR указан диаметр корпуса 100 мм. Для установки необходимо использовать соответствующее крепление и проверить монтажный чертёж.

Следует учитывать, что в текстовом описании ошибочно указан диаметр 80 мм. Перед изготовлением или приобретением кронштейна необходимо подтвердить фактический размер.

Проверка длины корпуса

В технической таблице указана длина 250 мм, а в текстовом описании — 213 мм. Для установки необходимо определить полную габаритную длину и расположение рабочей зоны крепления.

Нагрузка на ось Z

Перед заменой шпинделя необходимо проверить грузоподъёмность и жёсткость оси Z, параметры приводного двигателя и допустимую массу подвижного узла.

Выравнивание шпинделя

После установки необходимо проверить геометрическое положение оси инструмента относительно рабочего стола и отсутствие перекоса крепления.

Неправильная установка может привести к неравномерной обработке поверхности, повышенным вибрациям и дополнительной нагрузке на направляющие.

Сравнение GDZ-100-3,5 с другими шпинделями LASERTOR

GDZ-100-3,5 и GDZ 3,2 кВт

В каталоге представлен шпиндель GDZ 3,2 кВт.

Это близкий класс мощности, однако модели необходимо сравнивать по реальному крутящему моменту, типу охлаждения, цанговой системе, электрическим характеристикам и креплению.

GDZ-100-3,5 и GDZ-23 2,2 кВт

Для менее мощного исполнения можно рассмотреть шпиндель GDZ-23 мощностью 2,2 кВт.

При замене необходимо проверить возможности частотного преобразователя, размеры корпуса, параметры зажима инструмента и требования к охлаждению.

GDZ-100-3,5 и JBL 80-2,2-2,4

В каталоге LASERTOR представлен шпиндель JBL 80-2,2-2,4.

Это шпиндель другого мощностного и размерного исполнения. Для выбора необходимо учитывать параметры станка и предполагаемую нагрузку.

GDZ-100-3,5 и JGD-80A 1,5 кВт

Для небольших фрезерных станков можно рассмотреть шпиндель JGD-80A мощностью 1,5 кВт.

Эта модель относится к другому классу мощности и не является прямым аналогом GDZ-100-3,5.

Как выбрать шпиндель для фрезерного станка ЧПУ?

Определите материал обработки

Для древесины, МДФ, фанеры, пластика и металлов необходимы разные режущие инструменты и режимы. При подборе шпинделя важно учитывать требуемый момент и диапазон скоростей.

Выберите необходимую мощность

Шпиндель мощностью 3,5 кВт подходит для рассмотрения в производительных фрезерных системах соответствующей конструкции. При выборе необходимо учитывать жёсткость станка и предполагаемые режимы обработки.

Проверьте размеры корпуса

Перед покупкой необходимо измерить посадочное крепление существующего шпинделя и доступное пространство на оси Z.

Учитывайте систему охлаждения

Для водоохлаждаемой модели необходимо предусмотреть циркуляцию теплоносителя и необходимый отвод тепла.

Проверьте цанговый патрон

Цанговая система ER20 должна соответствовать предполагаемым диаметрам хвостовиков режущего инструмента.

Подберите совместимый инвертор

Частотный преобразователь должен обеспечивать требуемые напряжение, ток и частоту электродвигателя.

Возможные неисправности GDZ-100-3,5

Шпиндель не запускается

Необходимо проверить питание инвертора, сигналы управления, состояние кабеля и сообщения об ошибках.

Шпиндель перегревается

Возможные причины — недостаточная циркуляция жидкости, повышенная нагрузка, неправильная настройка частотного преобразователя или неисправность подшипников.

Повышенная вибрация

Следует проверить состояние фрезы, цанги, гайки, крепления шпинделя и подшипникового узла.

Посторонний шум

Скрежет, стук и необычный гул могут указывать на неисправность подшипников или неправильное крепление инструмента.

Плохое качество фрезерования

Причинами могут быть биение инструмента, износ фрезы, неправильная подача, недостаточная жёсткость оборудования и вибрации.

Ошибки частотного преобразователя

Необходимо определить код ошибки и выполнить диагностику согласно руководству установленного инвертора.

Обслуживание шпинделя GDZ-100-3,5

• Регулярно проверять надёжность крепления корпуса.
• Контролировать состояние водяного охлаждения.
• Проверять герметичность шлангов и соединений.
• Следить за температурой теплоносителя.
• Проверять отсутствие посторонних звуков и вибрации.
• Очищать цанговый патрон и гайку от стружки.
• Не использовать повреждённый режущий инструмент.
• Контролировать состояние электрических кабелей.
• Проверять защитное заземление.
• Не превышать паспортные параметры двигателя.
• Не запускать оборудование без предусмотренного охлаждения.
• Не разбирать высокоскоростной подшипниковый узел без необходимой квалификации.

Порядок смазки подшипников и периодичность обслуживания должны соответствовать документации производителя. Самостоятельное внесение смазки в закрытые высокоскоростные подшипники без заводского регламента недопустимо.

Часто задаваемые вопросы о шпинделе GDZ-100-3,5

Что такое шпиндель GDZ-100-3,5?

Это высокоскоростной электрошпиндель для совместимых фрезерных станков ЧПУ с водяным охлаждением и цанговой системой ER20.

Какая мощность у GDZ-100-3,5?

В названии и таблице LASERTOR указано 3,5 кВт. В текстовом описании ошибочно указано 2,2 кВт, поэтому окончательный параметр необходимо сверить по шильдику.

Какая скорость вращения?

24 000 об/мин по характеристикам LASERTOR.

Какое охлаждение используется?

Водяное.

Какой цанговый патрон установлен?

ER20.

Какой диаметр корпуса?

По технической таблице — 100 мм. Перед изготовлением крепления необходимо проверить фактический размер.

Какая длина шпинделя?

По технической таблице — 250 мм. В текстовом описании указано 213 мм, поэтому требуется уточнение по монтажному чертежу.

Какое напряжение питания?

Номинальное напряжение необходимо определить по заводскому шильдику конкретного исполнения.

Какой номинальный ток двигателя?

В опубликованной карточке ток не указан. Его необходимо уточнить по паспорту.

Какой частотный преобразователь подходит?

Инвертор, совместимый с паспортными мощностью, напряжением, током и частотой шпинделя.

Можно ли подключить шпиндель напрямую к розетке?

Нет. Для управления высокочастотным электрошпинделем необходим предусмотренный производителем частотный преобразователь.

Нужен ли чиллер?

Необходима совместимая система циркуляции и отвода тепла. Требуется ли компрессорный чиллер, определяется условиями эксплуатации.

Можно ли запускать шпиндель без воды?

Нет, работа без предусмотренного водяного охлаждения недопустима.

Какие цанги подходят?

Цанги соответствующего типоразмера ER20, подобранные под диаметр хвостовика инструмента.

Можно ли использовать цанги ER11?

Нет, непосредственно установить ER11 в носик ER20 нельзя.

Подходит ли шпиндель для обработки дерева?

Да, при соблюдении допустимых режимов обработки.

Можно ли фрезеровать МДФ?

Да. Необходимо использовать подходящие фрезы и обеспечить удаление технологической пыли.

Подходит ли шпиндель для фанеры?

Да, при правильном выборе инструмента, подачи и глубины проходов.

Можно ли обрабатывать акрил?

Да, с соблюдением режимов, исключающих чрезмерный нагрев материала.

Можно ли фрезеровать алюминий?

Возможность определяется характеристиками станка, режущего инструмента и допустимой нагрузкой на шпиндель.

Можно ли использовать шпиндель для стали?

Пригодность для обработки стали не подтверждена опубликованными характеристиками. Требуется оценка жёсткости и возможностей конкретного станка.

Почему шпиндель перегревается?

Возможны неисправность охлаждения, неправильные настройки инвертора, механическая перегрузка или износ подшипников.

Почему появляется вибрация?

Необходимо проверить фрезу, цангу, зажимную гайку, крепление и состояние подшипников.

Можно ли заменить GDZ 3,2 кВт на GDZ-100-3,5?

Только после проверки электрических характеристик, монтажных размеров, системы охлаждения и совместимости частотного преобразователя.

Какой код товара LASERTOR?

10149.

Сколько стоит шпиндель GDZ-100-3,5?

На сайте LASERTOR указана розничная цена 36 000 рублей и оптовая цена 35 000 рублей за штуку.

Где купить GDZ-100-3,5?

В интернет-магазине LASERTOR с возможностью оформления заказа, самовывоза в Санкт-Петербурге и доставки по России.

Купить шпиндель GDZ-100-3,5 3,5 кВт в LASERTOR

В интернет-магазине LASERTOR можно купить шпиндель GDZ-100-3,5 мощностью 3,5 кВт для ремонта, обслуживания и модернизации совместимых фрезерных станков ЧПУ.

Согласно технической таблице товар оснащён водяным охлаждением и цанговым патроном ER20. Скорость вращения составляет 24 000 об/мин, заявленный диаметр корпуса — 100 мм, длина — 250 мм.

Перед заказом рекомендуется подтвердить монтажные и электрические характеристики по паспорту конкретного исполнения.

Цена шпинделя GDZ-100-3,5

• Розничная цена — 36 000 руб./шт.
• Оптовая цена — 35 000 руб./шт.

Актуальную стоимость, наличие и сроки поставки необходимо уточнить при оформлении заказа.

Подбор аналогов и сопутствующих товаров

Для сравнения с другими исполнениями можно рассмотреть шпиндель GDZ 3,2 кВт и GDZ-23 мощностью 2,2 кВт.

Для станков с меньшей нагрузкой в ассортименте представлены JGD-80A мощностью 1,5 кВт и JBL 80-2,2-2,4.

Другие комплектующие для ремонта и сборки оборудования представлены в разделе комплектующих для станков ЧПУ.

Самовывоз и доставка

Самовывоз доступен в Санкт-Петербурге по адресу: проспект Девятого Января, дом 57, после предварительного оформления и оплаты заказа.

Доставка по России осуществляется транспортными компаниями. Стоимость рассчитывается в зависимости от региона, массы и габаритов груза.

Гарантия и сервис

Гарантийный срок определяется паспортом производителя и документами поставки. Согласно условиям LASERTOR стандартная гарантия на оборудование обычно составляет 12 месяцев, для отдельных типов — до 36 месяцев.

Что проверить перед покупкой?

• Полную маркировку GDZ-100-3,5.
• Номинальную мощность 3,5 кВт.
• Диаметр корпуса 100 мм.
• Длину шпинделя 250 мм.
• Цанговый патрон ER20.
• Скорость вращения 24 000 об/мин.
• Тип водяного охлаждения.
• Номинальные напряжение и ток.
• Номинальную рабочую частоту.
• Совместимость с частотным преобразователем.
• Монтажные размеры и допустимую нагрузку оси Z.
• Комплектность поставки и наличие элементов охлаждения.

Контакты LASERTOR

Телефон: +7 (812) 309-93-32.

Электронная почта: info@lasertor.ru.

Шпиндель GDZ-100-3,5 3,5 кВт ER20 — высокоскоростной электрошпиндель с водяным охлаждением для фрезерных станков ЧПУ. Скорость вращения 24 000 об/мин, диаметр корпуса 100 мм. Код товара LASERTOR 10149. Купить с подбором и доставкой по России.
