Лазерный пистолет

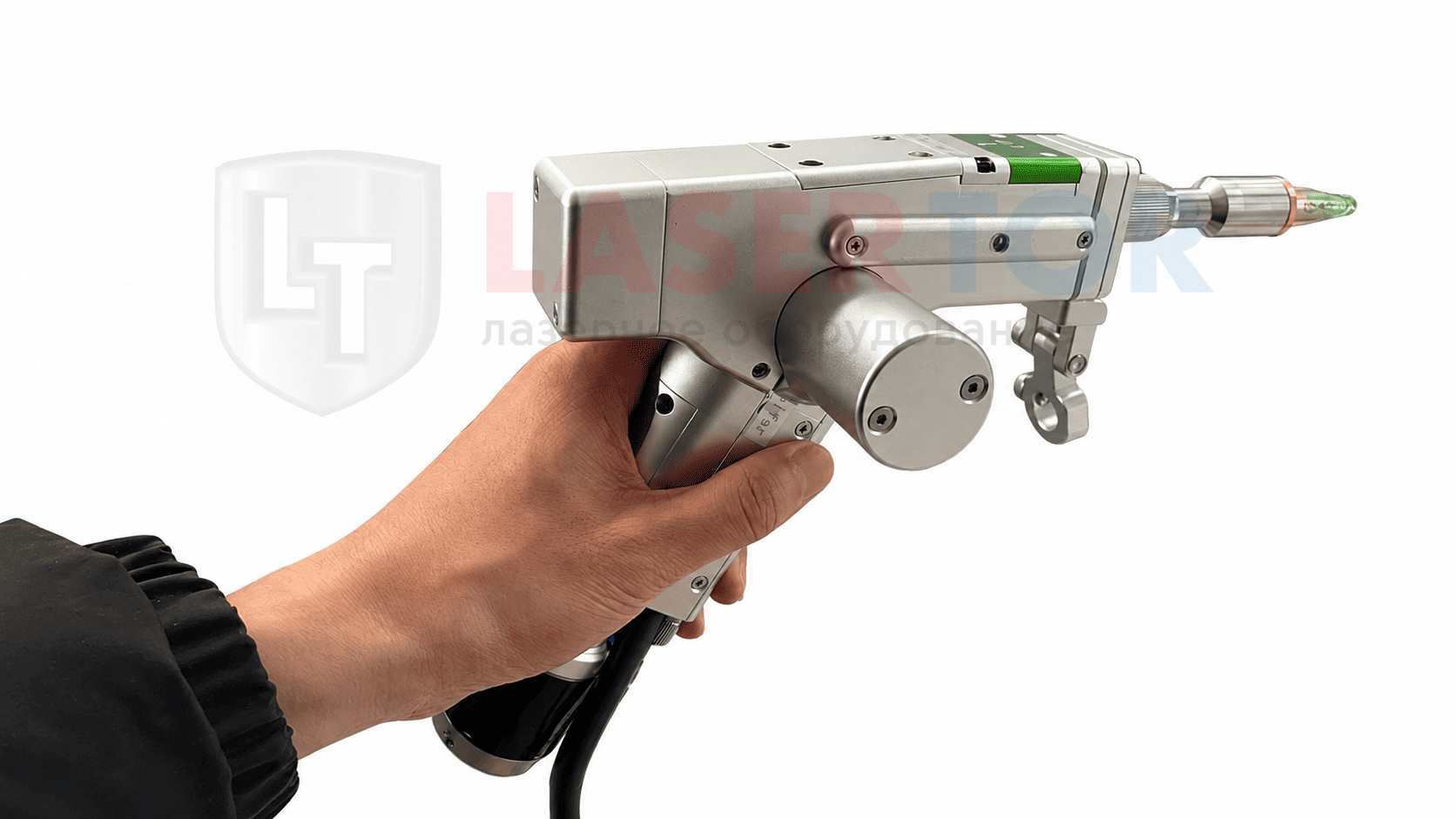

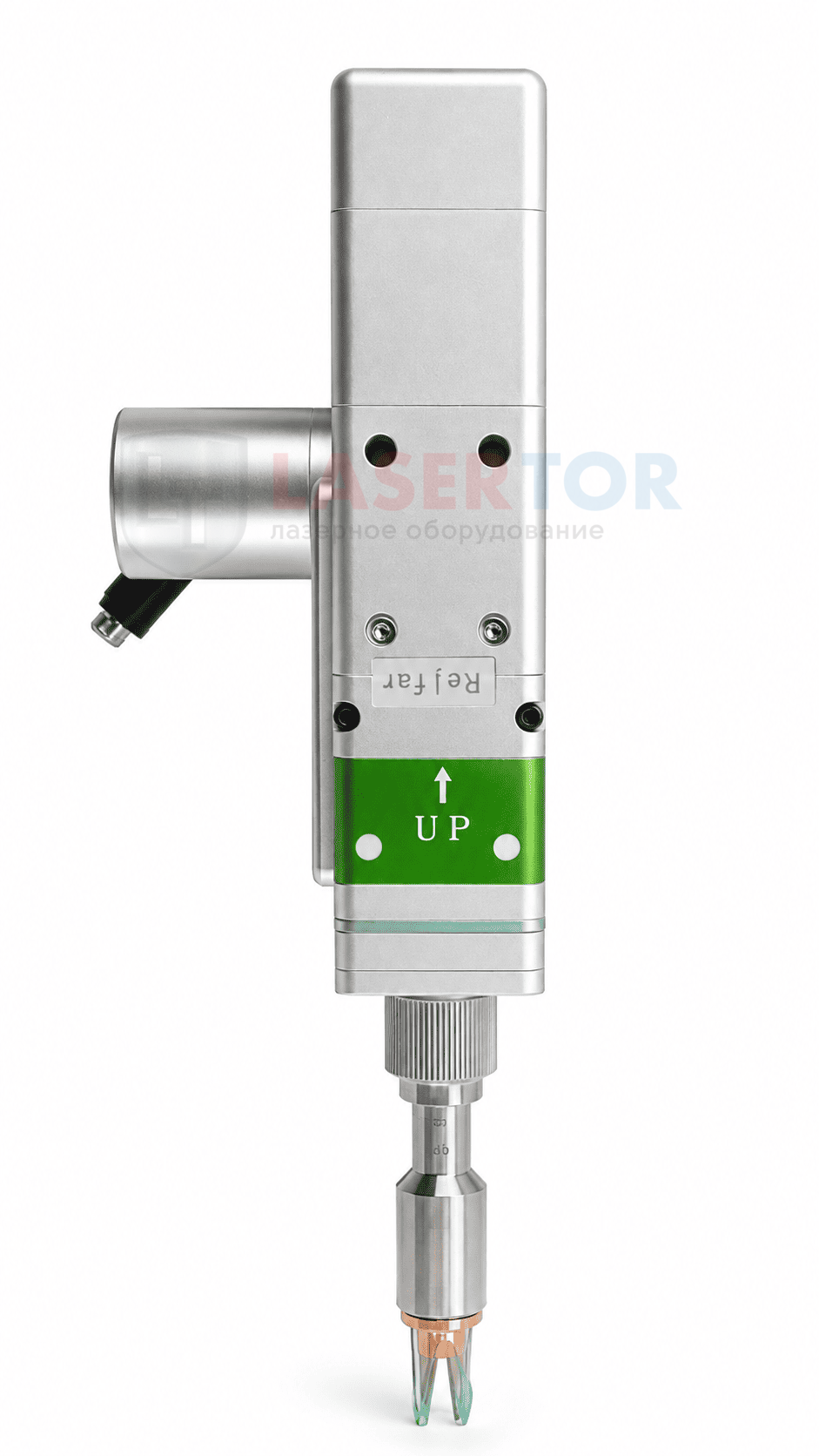

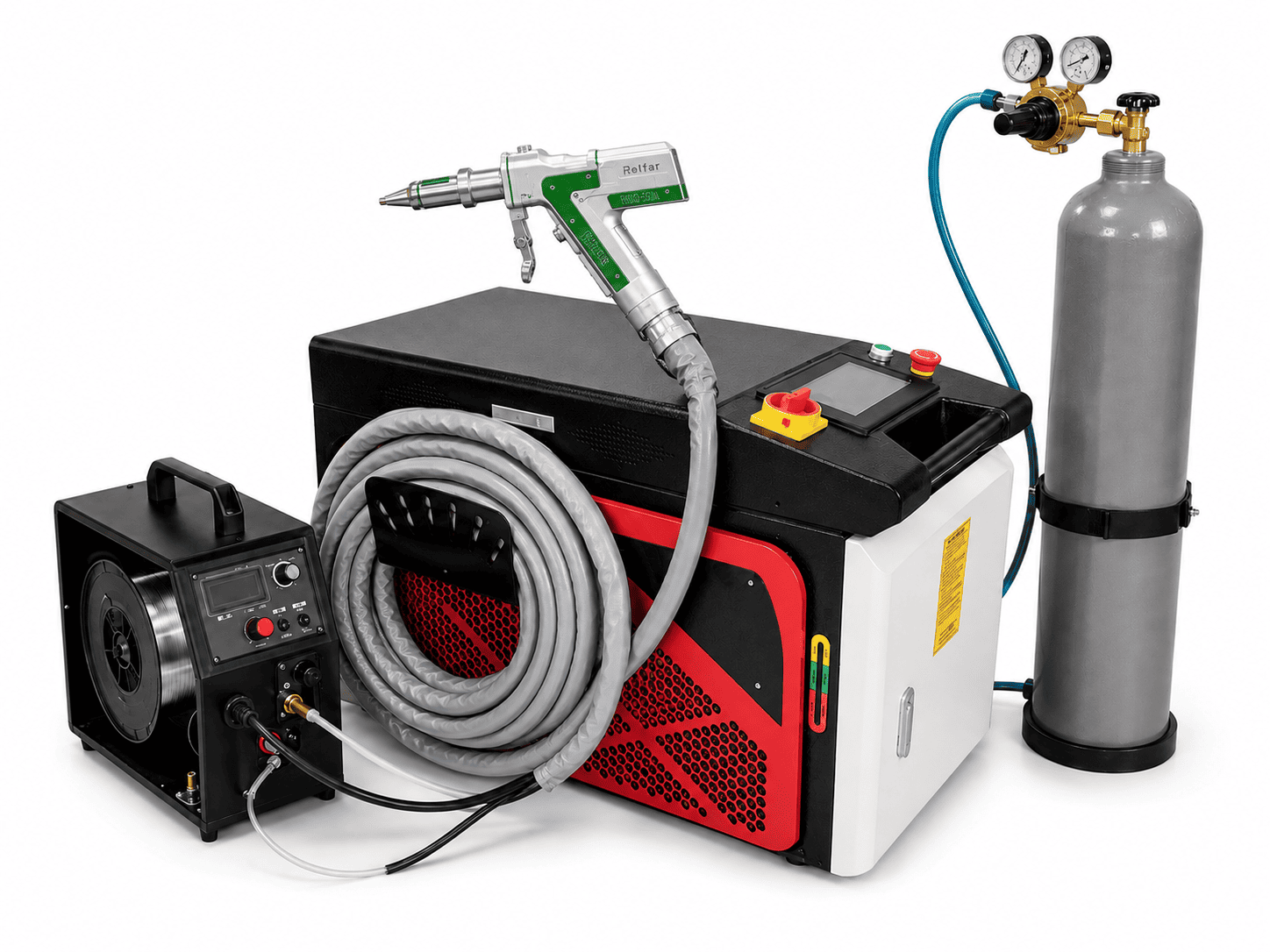

- Сварочная головка — современная двухосевая лазерная сварочная головка для ручных волоконных лазерных установок. Модель разработана для задач, где от одного оборудования требуется не только качественная лазерная сварка, но и возможность выполнять дополнительные технологические операции без установки отдельной рабочей головки.

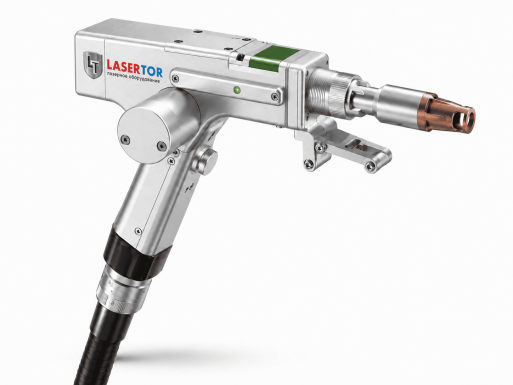

- FWH30-DS10E относится к серии интеллектуальных двухмаятниковых сварочных головок и поддерживает однопроволочную подачу присадочного материала. Конструкция позволяет изменять траекторию движения лазерного пятна, благодаря чему оператор может подобрать оптимальный режим под материал, тип соединения и требуемую ширину сварного шва.
|
|
|

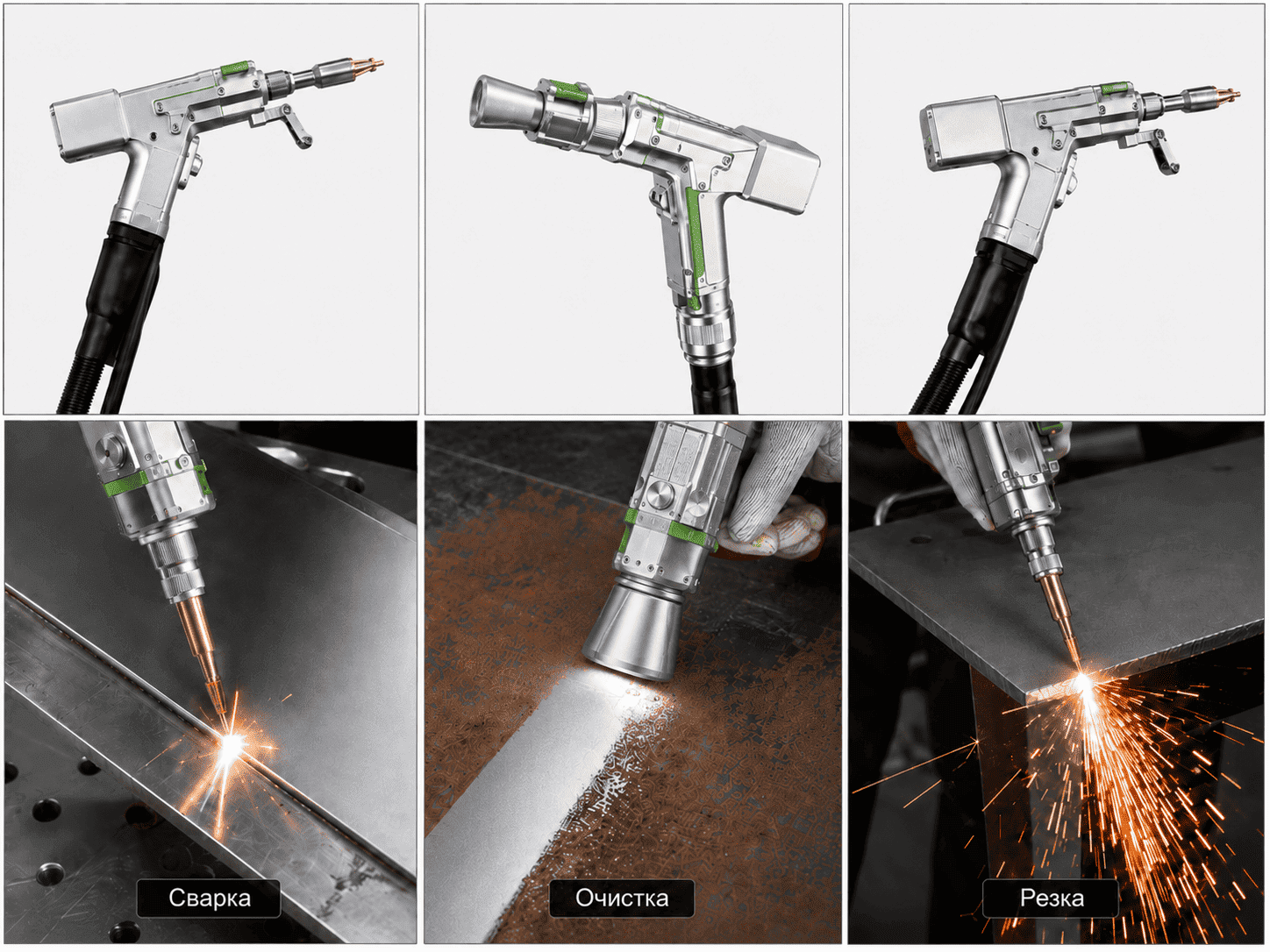

Возможности Relfar FWH30-DS10E — система 5 в 1
В зависимости от комплектации лазерной установки головка позволяет использовать несколько технологических режимов:Именно сочетание нескольких функций делает FWH30-DS10E интересным решением для предприятий, которым требуется универсальное оборудование для производства, ремонта и мелкосерийных работ. Функциональность модели 5 в 1 подтверждается документацией и отраслевыми каталогами оборудования
|
Двойной маятник — больше возможностей при сварке
Одно из главных отличий лазерной сварочной головки — двухосевая система сканирования лазерного луча.

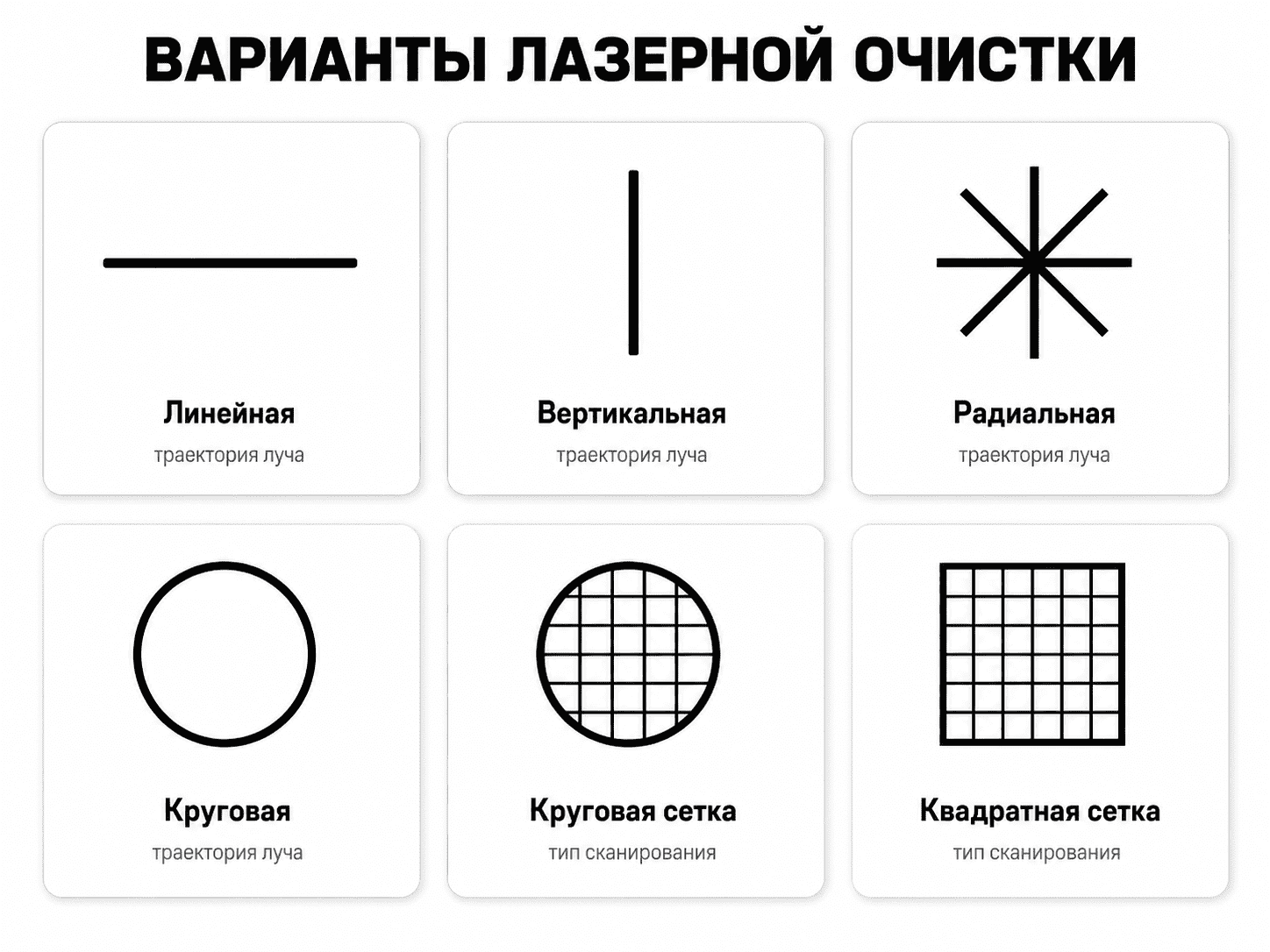

Доступны различные формы движения пятна, включая:окружность; прямоугольник; прямую линию; режим заполнения.
Изменение формы сканирования позволяет адаптировать распределение энергии под конкретную задачу и получать более стабильный результат на различных типах соединений. Производитель прямо указывает возможность выбора нескольких типов сканирования для повышения универсальности и эффективности сварочного процесса.
Это особенно полезно при работе с деталями, где геометрия зазора или сварного соединения может меняться. Двухосевое управление пятном расширяет возможности настройки процесса по сравнению с простыми одноосевыми сварочными головками.
|
|
|
Работа с присадочной проволокой
FWH30-DS10E поддерживает однопроволочную подачу. Это позволяет использовать головку совместно с механизмом автоматической подачи присадочной проволоки.
Применение присадки особенно актуально:при наличии технологического зазора между деталями; при угловых соединениях; при необходимости сформировать более выраженный сварной валик; при сварке изделий, где требуется дополнительный материал для заполнения шва.
Конкретный диаметр и тип проволоки подбираются нашими инженерами с учётом свариваемого металла, мощности источника и конструкции изделия.
|
Интеллектуальная защита оптического тракта

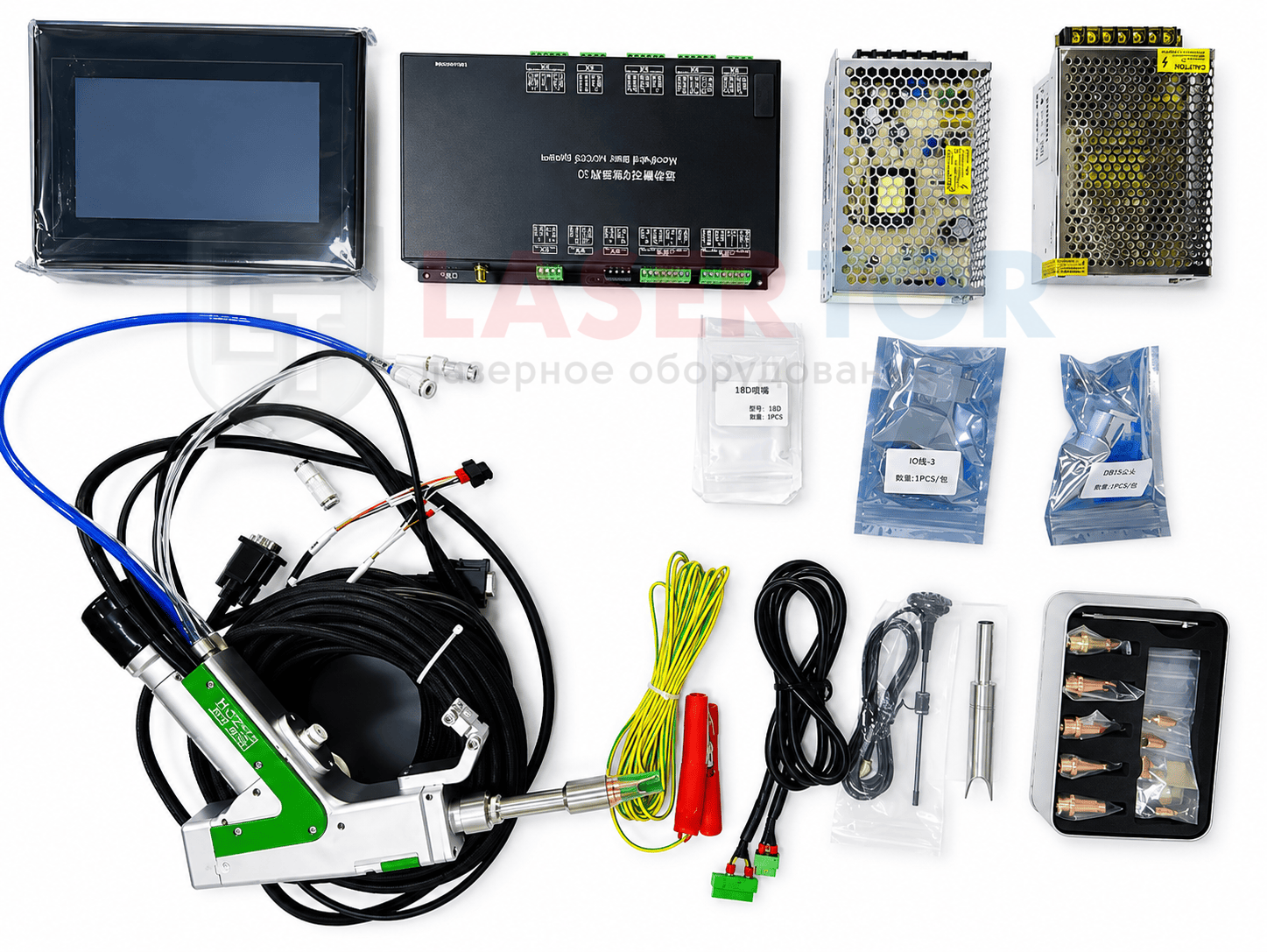

В FWH30-DS10E предусмотрена интеллектуальная система защиты оптического пути с контролем рабочего состояния в реальном времени. Это важная функция для промышленной эксплуатации лазерного оборудования, поскольку состояние оптики напрямую влияет на стабильность передачи мощности и качество сварки.
Головка также комплектуется оптическими компонентами, рассчитанными на высокую лазерную нагрузку. Производитель позиционирует их как high-threshold optical components.
|
|
|

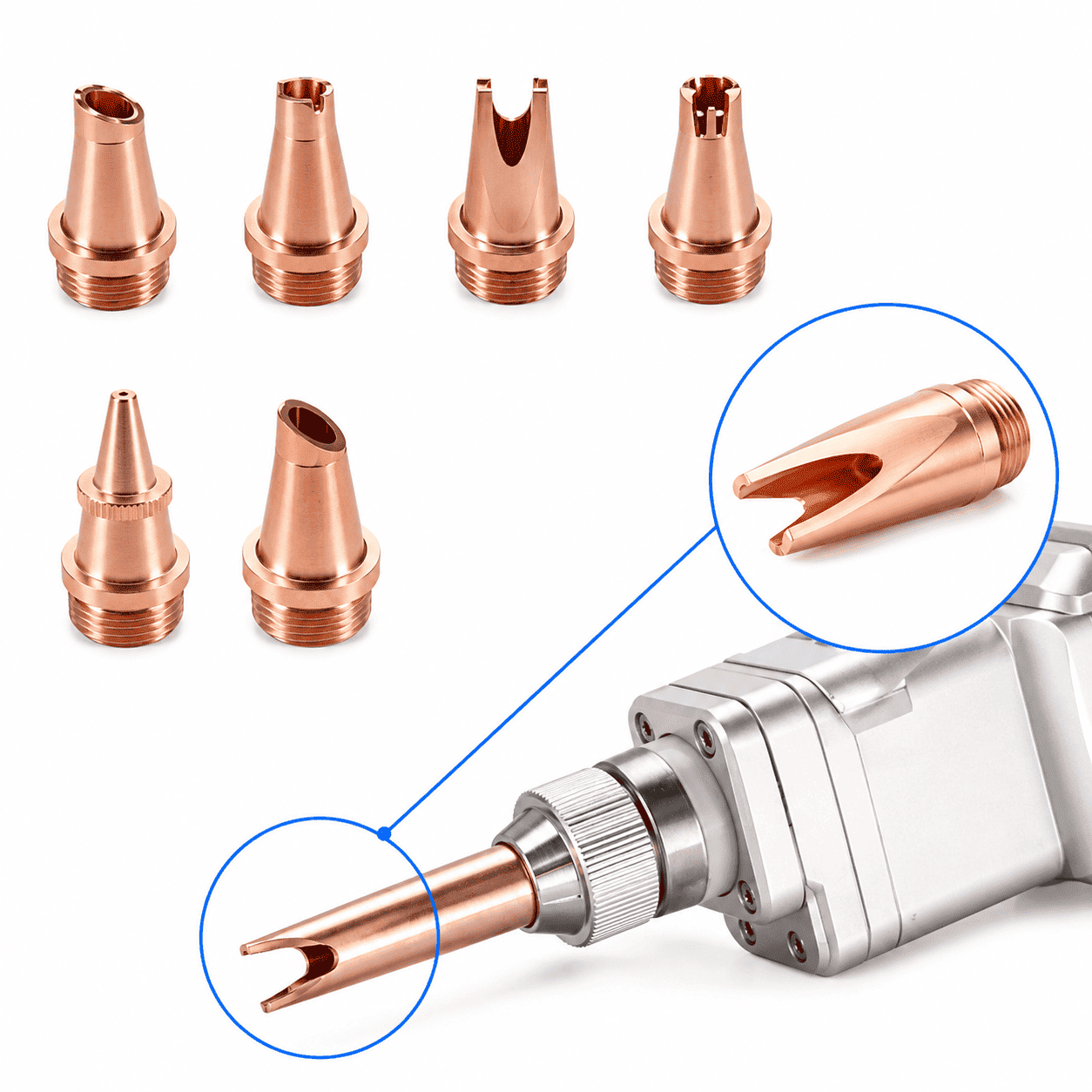

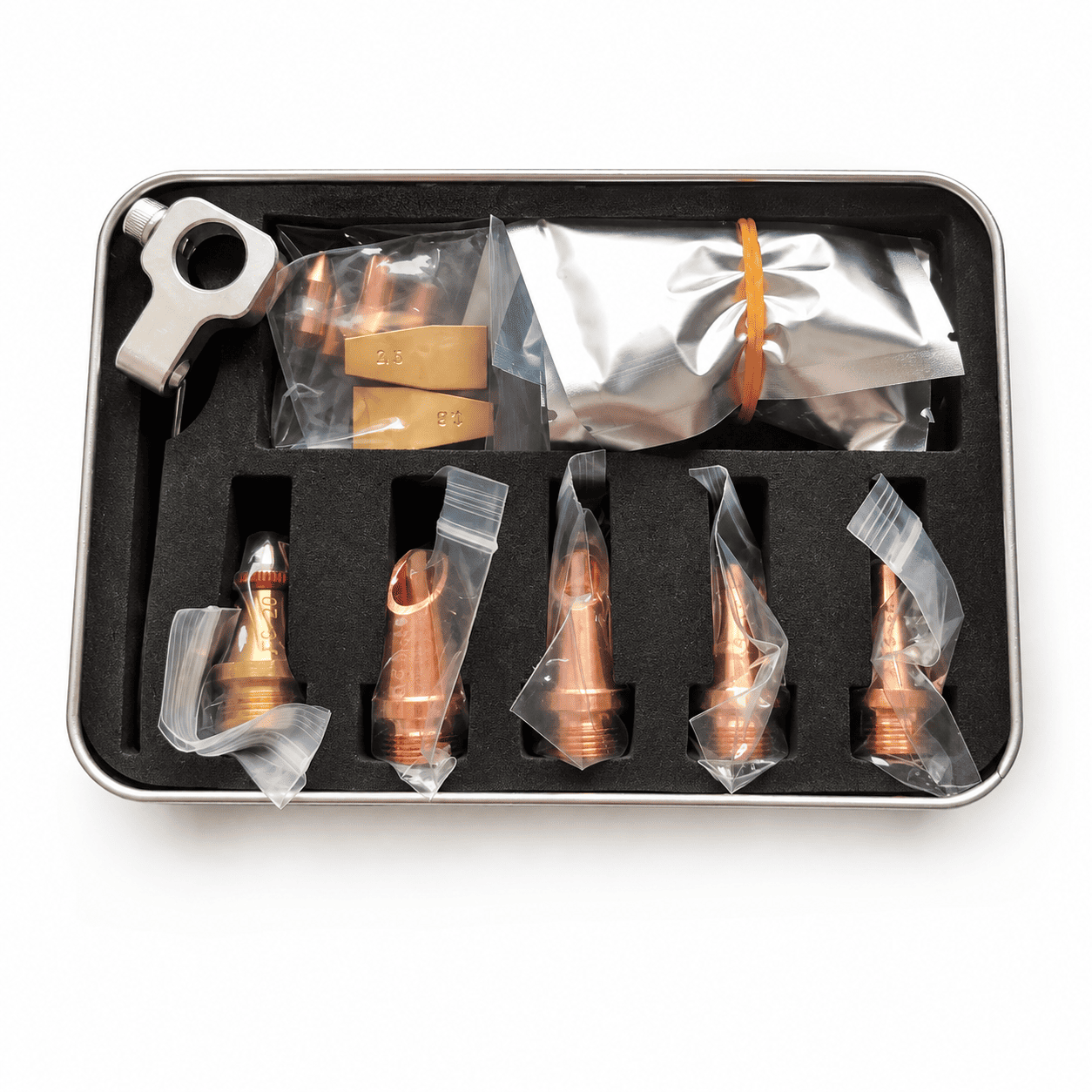

Удобное обслуживание оптикиВажное конструктивное преимущество ручного лазерного пистолета — модульное исполнение оптических элементов.

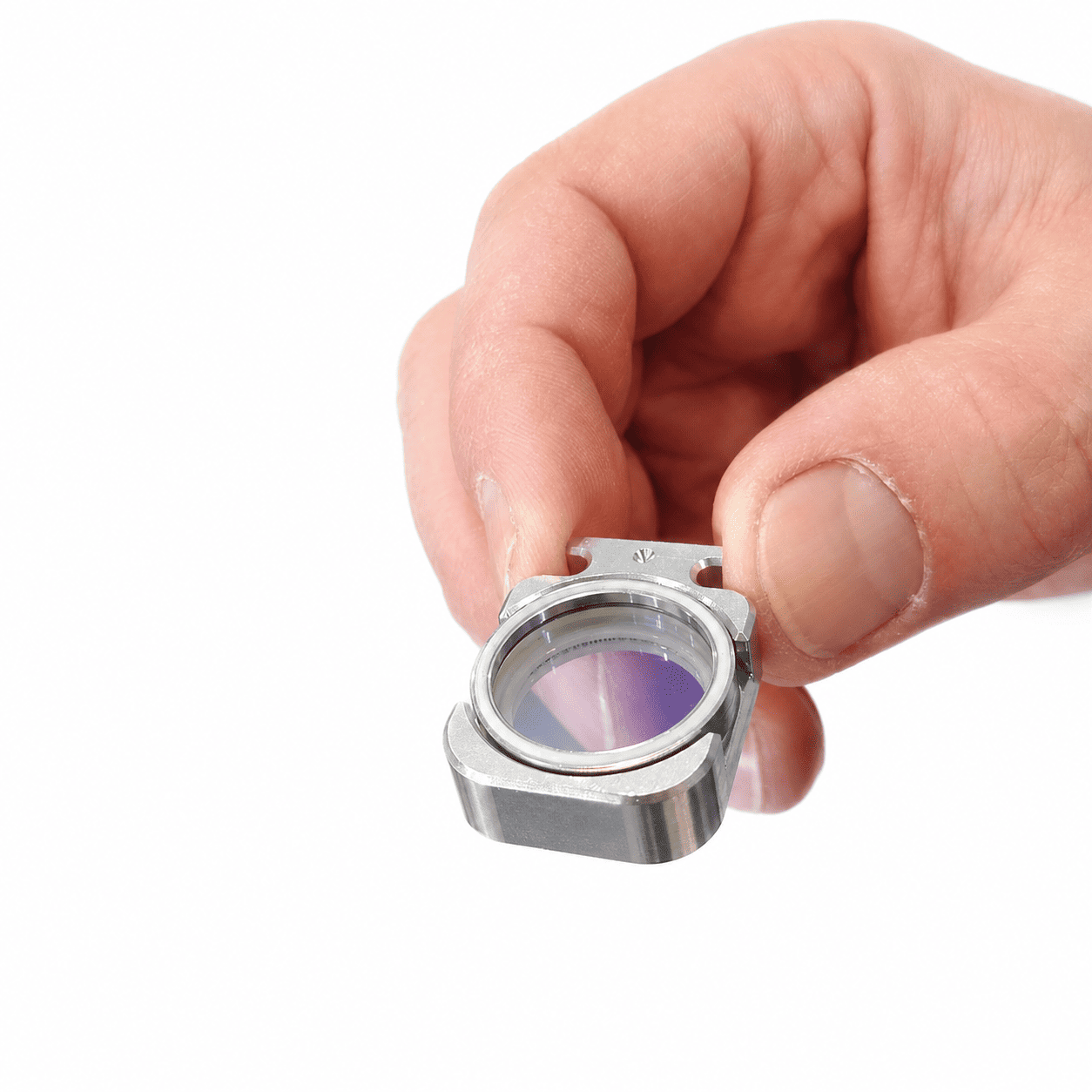

Линзы устанавливаются в выдвижные кассетные модули. Такая конструкция упрощает доступ к оптической системе при техническом обслуживании и замене расходных элементов.
Для промышленного предприятия это означает сокращение времени обслуживания оборудования и более удобную замену защитной оптики.
|
Полное водяное охлаждение
Корпус головки для лазерной сварки мощностью до 3000 Вт выполнен с системой полного водяного охлаждения, предназначенной для поддержания стабильного температурного режима сварочной головки во время продолжительной эксплуатации.
Стабильное охлаждение особенно важно при серийной работе, длительных сварочных циклах и эксплуатации лазерной установки с высокой нагрузкой.
|
|
|

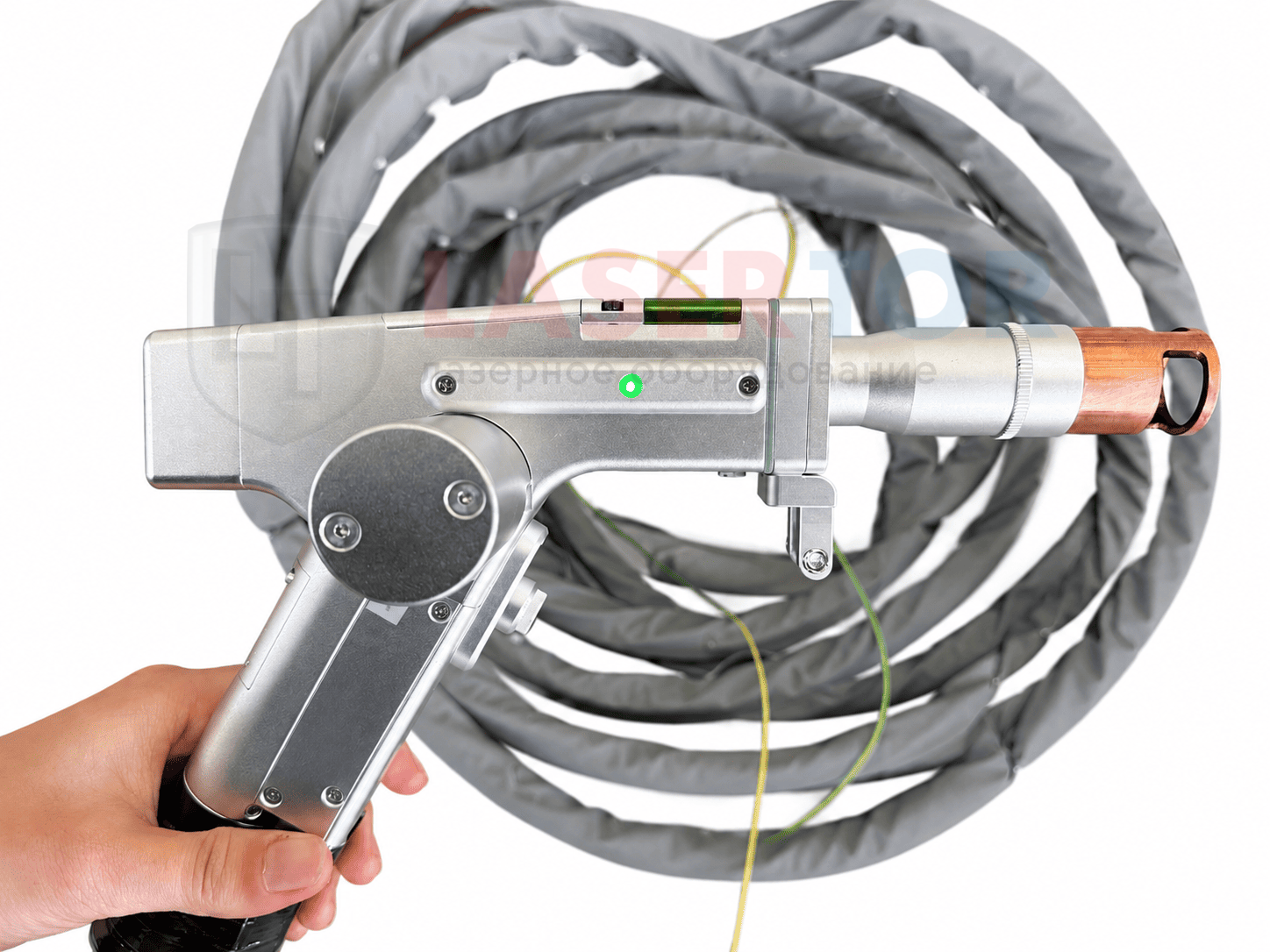

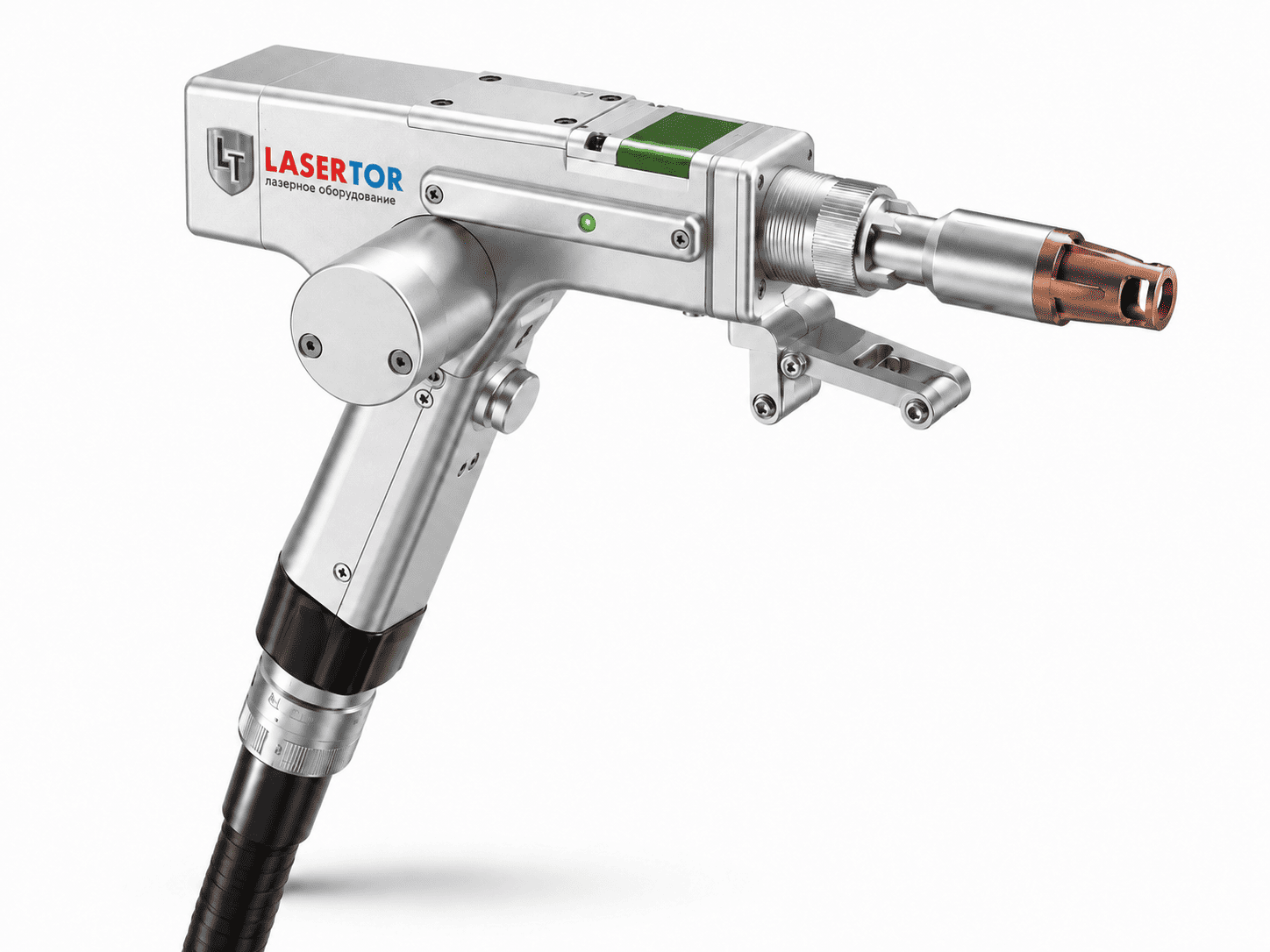

Эргономичная конструкция
- Несмотря на сложную внутреннюю оптическую и сканирующую систему, двухмаятниковая сварочная головка разработана как ручной инструмент. Производитель отдельно отмечает эргономичную форму корпуса, удобный хват и простоту управления головкой.
- Это важно для ручной лазерной сварки, где оператор длительное время перемещает пистолет относительно детали и должен точно контролировать положение сопла.
|
Где применяется головка 5 в 1 FWH30-DS10E
Лазерная сварочная головка может применяться в составе оборудования для:производства металлоконструкций; изготовления корпусов и шкафов; обработки листового металла; сварки нержавеющей и углеродистой стали; работы с алюминиевыми и другими металлическими сплавами при соответствующей конфигурации лазерной системы; производства аккумуляторов и батарейных сборок; предприятий новой энергетики; ремонтных и производственных участков; мелкосерийного и серийного производства.
Сам производитель особо выделяет применение модели в new energy welding и battery welding — сварке изделий энергетической отрасли и аккумуляторных систем.
|
|
|
Почему стоит купить Relfar FWH30-DS10E

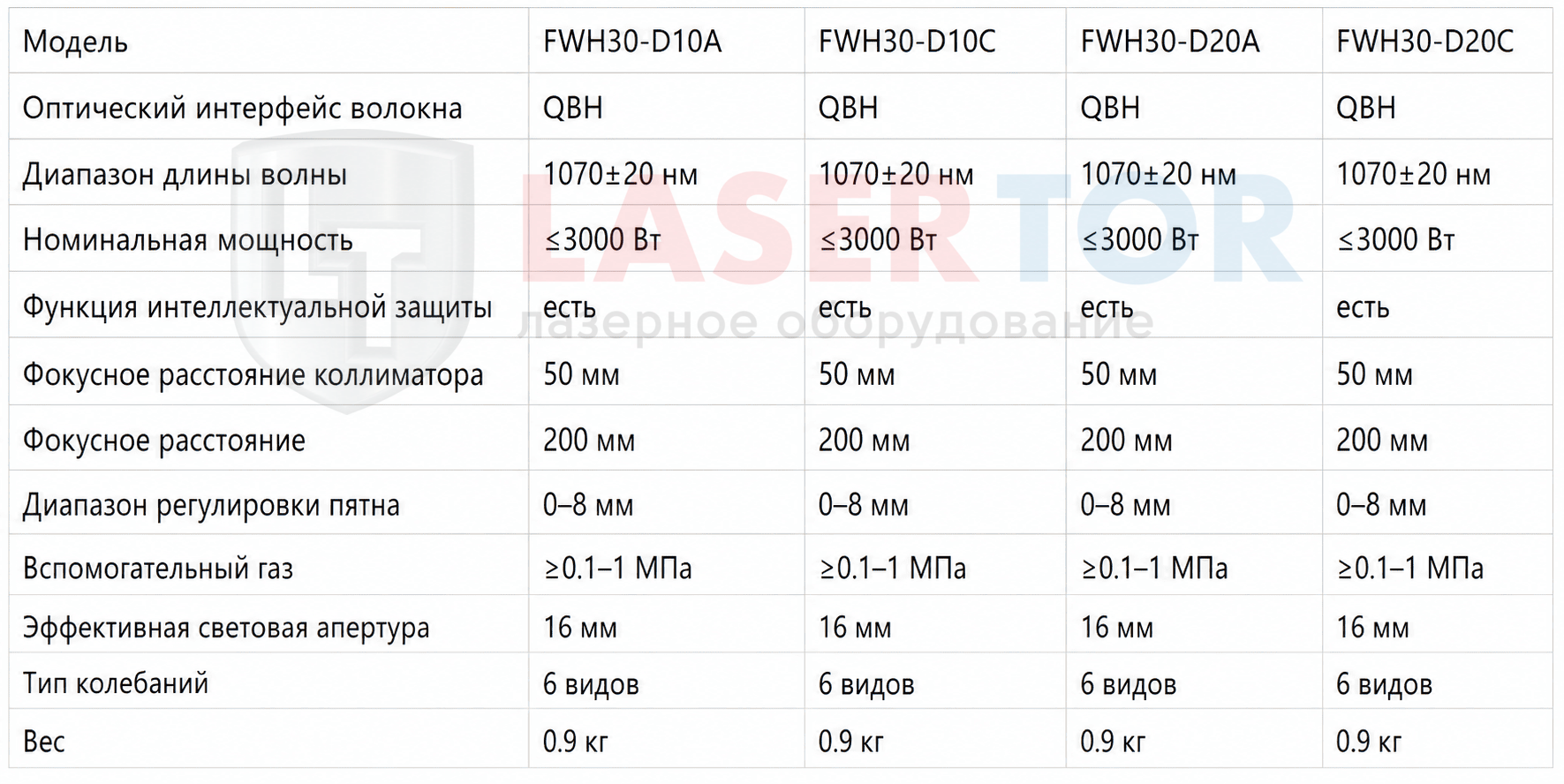

Покупка пистолета для сварки, очистки и резки позволяет получить современную многофункциональную головку вместо узкоспециализированного решения.
Основные преимущества:технология 5 в 1; двухосевое управление лазерным пятном; несколько форм сканирования; возможность работы с однопроволочной подачей; интеллектуальная защита оптического тракта; модульная конструкция оптики; удобная замена линз и защитных элементов; полное водяное охлаждение; эргономичная конструкция; возможность применения в производстве аккумуляторов и изделий новой энергетики.
|
Сервис и техническая поддержка Лазертор
Покупая сварочную головку Relfar, заказчик получает не просто комплектующую для лазерной сварки, а техническую поддержку специалистов, которые работают непосредственно с лазерным оборудованием.
Наши инженеры осуществляют сервисные работы, диагностику, настройку и обслуживание лазерных сварочных систем.
Мы можем помочь:подобрать сварочную головку под имеющийся лазерный источник; проверить совместимость компонентов; подобрать систему управления; подобрать фидер подачи проволоки; определить необходимую конфигурацию оптики; выполнить диагностику оборудования; заменить защитные стекла и элементы оптического тракта; настроить параметры сварки; выполнить ремонт и сервисное обслуживание; проконсультировать по модернизации существующего лазерного станка.
Это особенно важно при замене сварочного пистолета на уже работающем оборудовании: недостаточно выбрать головку только по внешнему виду или мощности. Необходимо учитывать интерфейс подключения лазерного источника, систему управления, охлаждение, электрические соединения, фидер и конфигурацию оборудования.
|
|
|

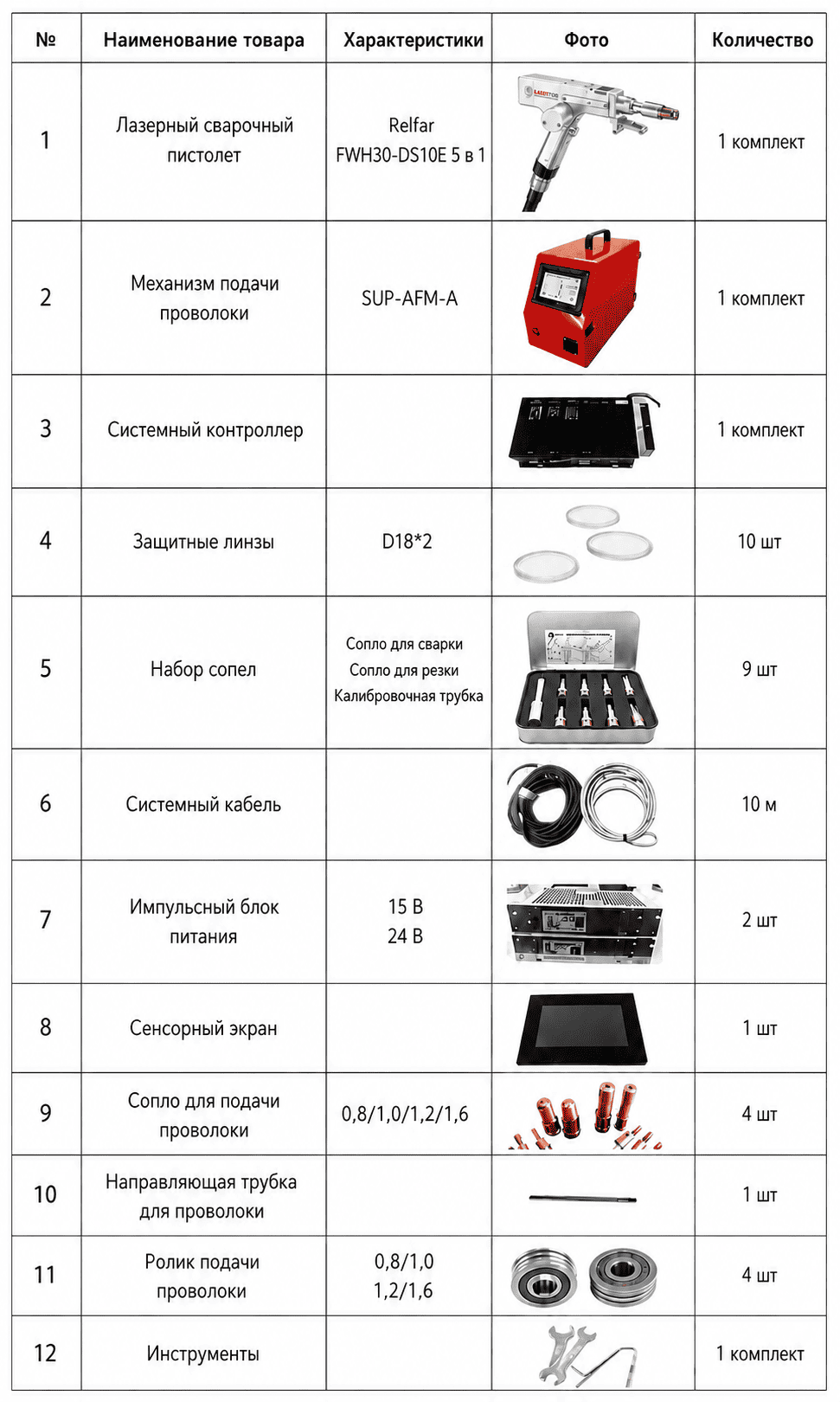

Купить лазерный пистолет FWH30-DS10E
Ручной лазерный пистолет — профессиональная лазерная сварочная головка для предприятий, которым важны универсальность, стабильная работа и возможность выполнять несколько технологических операций на одном оборудовании.- Перед покупкой специалисты Лазертор помогут проверить совместимость FWH30-DS10E с вашим лазерным источником и существующим оборудованием, подобрать необходимые комплектующие и оптимальную конфигурацию.
Отправьте нашим специалистам модель лазерного источника, мощность установки и фотографии существующей сварочной головки — инженеры Лазертор помогут подобрать FWH30-DS10E или совместимый вариант для вашего оборудования.
|

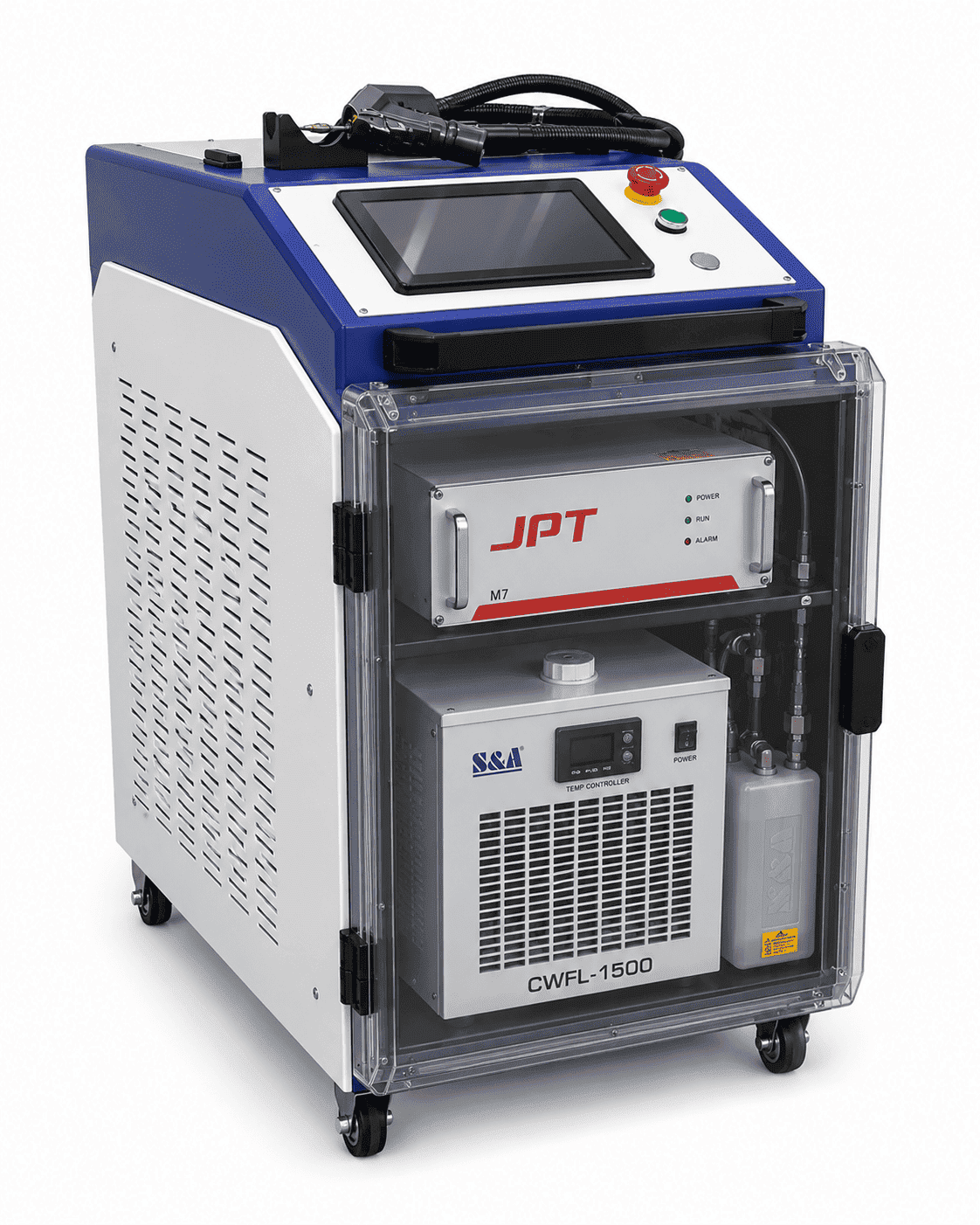

Часто задаваемые вопросы1. Что означает «5 в 1» ручной лазерный пистолет?Пистолет объединяет несколько операций — лазерную сварку, резку, очистку поверхности, очистку сварного шва и специальный режим сварки, в том числе для изделий аккумуляторной промышленности.2. Зачем в сварочной головке Relfar два зеркала?Двухосевая система позволяет перемещать лазерное пятно в разных направлениях и формировать сложные траектории. Это расширяет возможности настройки шва и помогает получить более равномерное проплавление.3. Какие металлы можно сваривать?Пистолет применяется для сварки нержавеющей и углеродистой стали, алюминия, меди и других металлов, совместимых с используемым волоконным лазерным источником.4. Можно ли работать с присадочной проволокой?Да. FWH30-DS10E рассчитан на одинарную подачу проволоки и может работать совместно с фидером. Скорость подачи настраивается под материал, толщину и режим сварки.5. Нужно ли менять пистолет для очистки?Нет. Для перехода со сварки на лазерную очистку используется соответствующий режим и необходимая оснастка. В режиме очистки доступны различные формы развертки луча.
|
|
|
6. Какие формы лазерного пятна доступны?Система поддерживает различные траектории сканирования: линию, окружность, прямоугольник, заполнение и другие формы. Выбор траектории позволяет адаптировать процесс под конкретный шов.7. Нужно ли охлаждение пистолета?Да. FWH30-DS10E имеет водяное охлаждение корпуса, рассчитанное на стабильную работу при высокой лазерной мощности. Необходимо следить за циркуляцией и состоянием охлаждающей жидкости.8. Какие расходники приходится менять чаще всего?В первую очередь контролируют защитные стекла и сопла. Загрязненное защитное стекло ухудшает прохождение луча и может привести к перегреву оптики. Конструкция Relfar предусматривает удобную модульную замену линз.
|

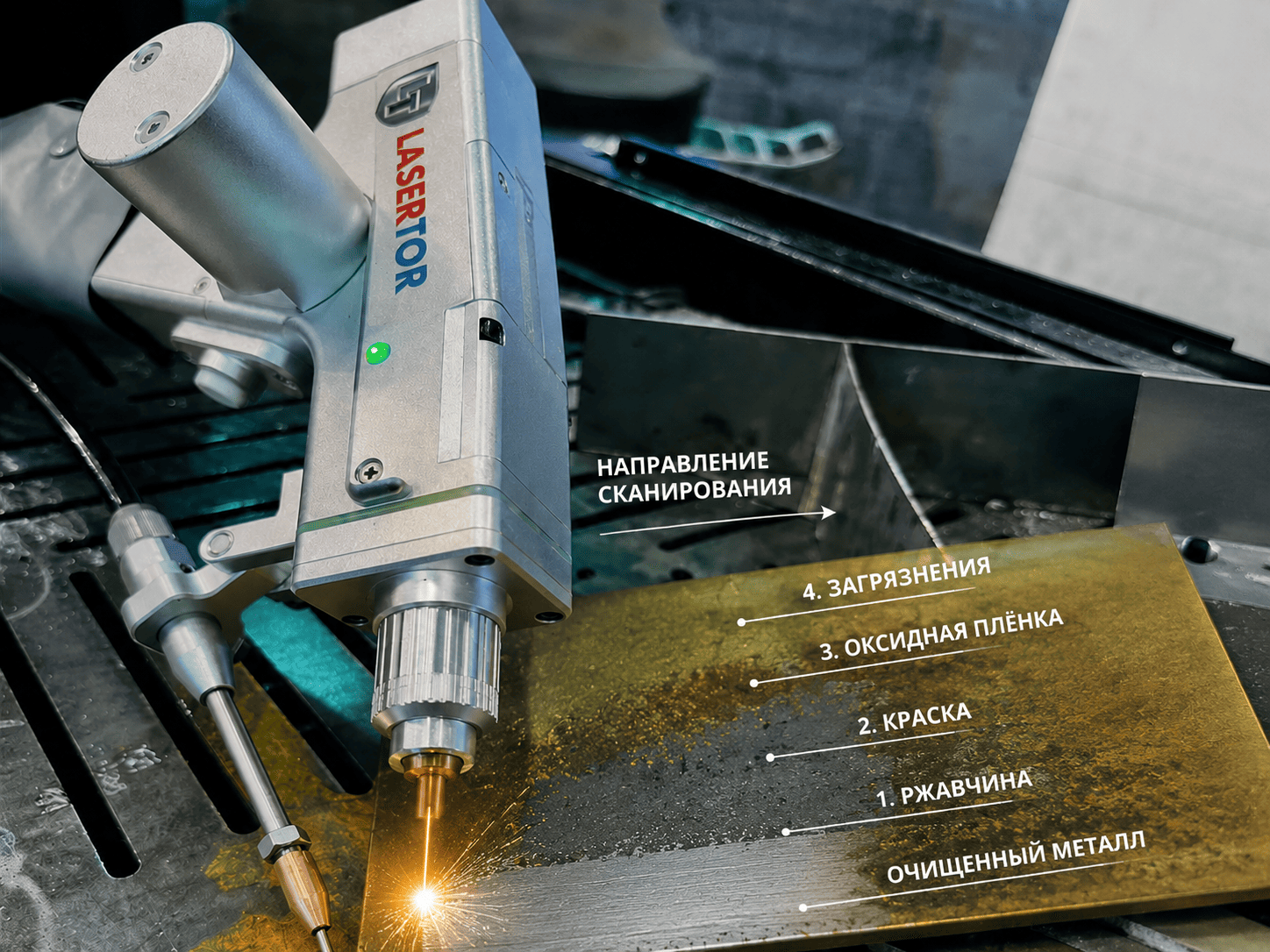

9. Почему лазер иногда не включается при нажатии курка?Причинами могут быть сработавшая система безопасности, аварийный сигнал, нарушение контакта, неправильные настройки или проблемы подключения лазерного источника. Сначала необходимо проверить ошибки системы и блокировки.10. Сложно ли научиться работать с головкой 5 в 1?Базовые операции осваиваются относительно быстро, но качество зависит от правильного подбора мощности, скорости движения, ширины развертки, подачи проволоки и защитного газа. На форумах владельцы ручных лазерных сварочных аппаратов также особо отмечают необходимость строгого соблюдения лазерной безопасности.
|
|

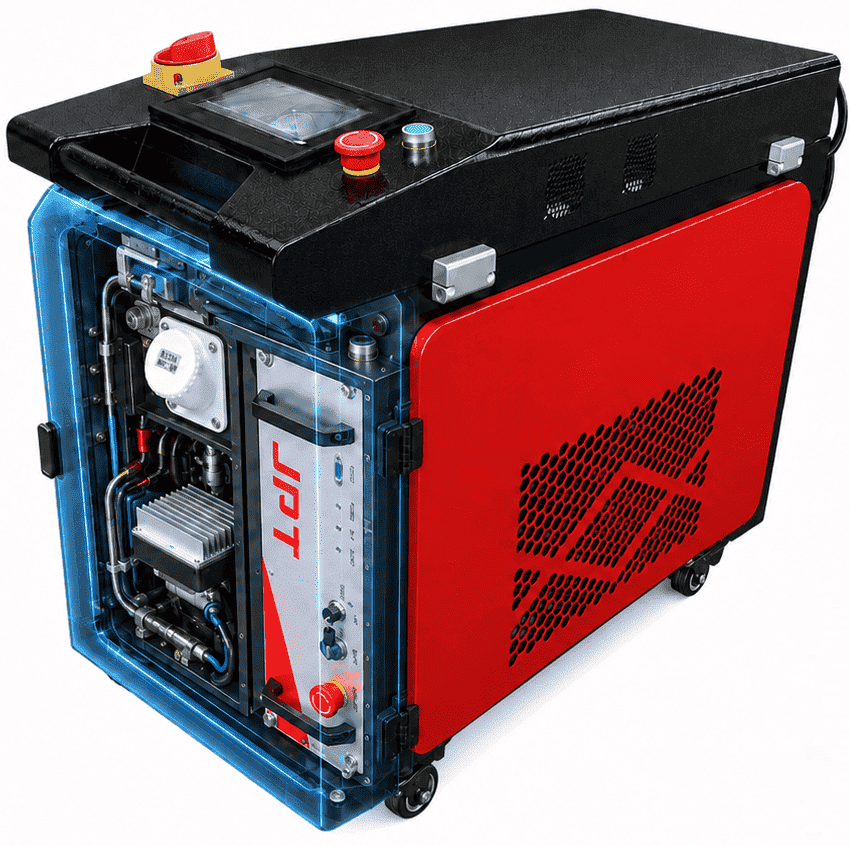

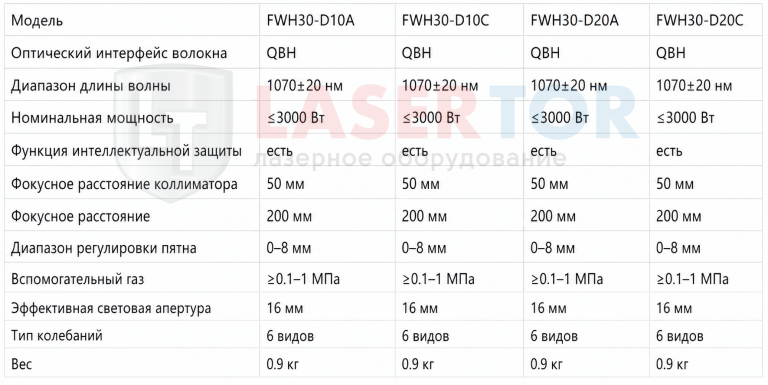

| Совместимость и подключение сварочной головки Relfar- Лазерный пистолет Relfar FWH30-DS10E рассчитан на работу с волоконными лазерными источниками мощностью до 3000 Вт, имеющими оптический интерфейс QBH и рабочую длину волны 1070±20 нм. Коллиматорная оптика — F40, фокусирующая — F150.
- При подборе источника важен не столько бренд лазера, сколько соответствие его оптического разъёма, мощности и управляющих сигналов контроллеру Relfar. Поэтому при интеграции с источниками Raycus, MaxPhotonics, JPT, IPG и другими необходимо проверять конкретную модификацию источника и схему его управления.
|
Что требуется для подключения:
Узел
| Требование
|
|---|
Лазерный источник
| волоконный, до 3000 Вт
| Оптический интерфейс
| QBH
| | Длина волны
| 1070±20 нм
| Контроллер
| система управления Relfar
| Охлаждение
| водяное
| Подключение охлаждения головы
| трубка 6 мм
| Защитный газ
| аргон, азот или подготовленный сжатый воздух
| Давление газа
| менее 1 МПа
| Фидер
| однопроволочная подача
| Питание системы
| 24 В DC и ±15 В DC
|
В штатной системе управления предусмотрено управление механизмом подачи проволоки как через Pulse/DIR, так и через дискретные сигналы для DC-фидера. Контроллер также имеет отдельный интерфейс управления лазерным источником.
|
|
|
Какой нужен чиллер?
- Сам пистолет имеет полноценное водяное охлаждение.
- При выборе чиллера необходимо учитывать одновременно мощность установленного лазерного источника и охлаждение сварочной головы.
- В инструкции Relfar для DS10E не указан универсальный конкретный модельный ряд чиллеров или единый расход воды.
- Relfar подтверждает водяное охлаждение головы и подключение через 6-мм магистрали.
|
Замена SUP на Relfar FWH30-DS10E — что проверить
Если FWH30-DS10E устанавливается вместо сварочной головы SUP20S, SUP21T, SUP23T или другой системы, нельзя ориентироваться только на QBH-разъём.
Перед заменой инженеру необходимо проверить:QBH и длину волны лазерного источника. Максимальную мощность источника. Схему PWM/аналогового управления лазером. Сигналы Laser Enable и аварийные блокировки. Питание контроллера и гальванометров. Подключение кнопки пистолета и цепи безопасности. Схему управления фидером. Подключение защитного газа. Подключение и производительность системы охлаждения. Совместимость сопел, подачи проволоки и рабочей геометрии.
То есть SUP и Relfar нельзя считать полностью взаимозаменяемыми по принципу «снял один пистолет — подключил другой». При модернизации желательно менять голову вместе с соответствующим контроллером и выполнять проверку электрических сигналов.
|
|
|

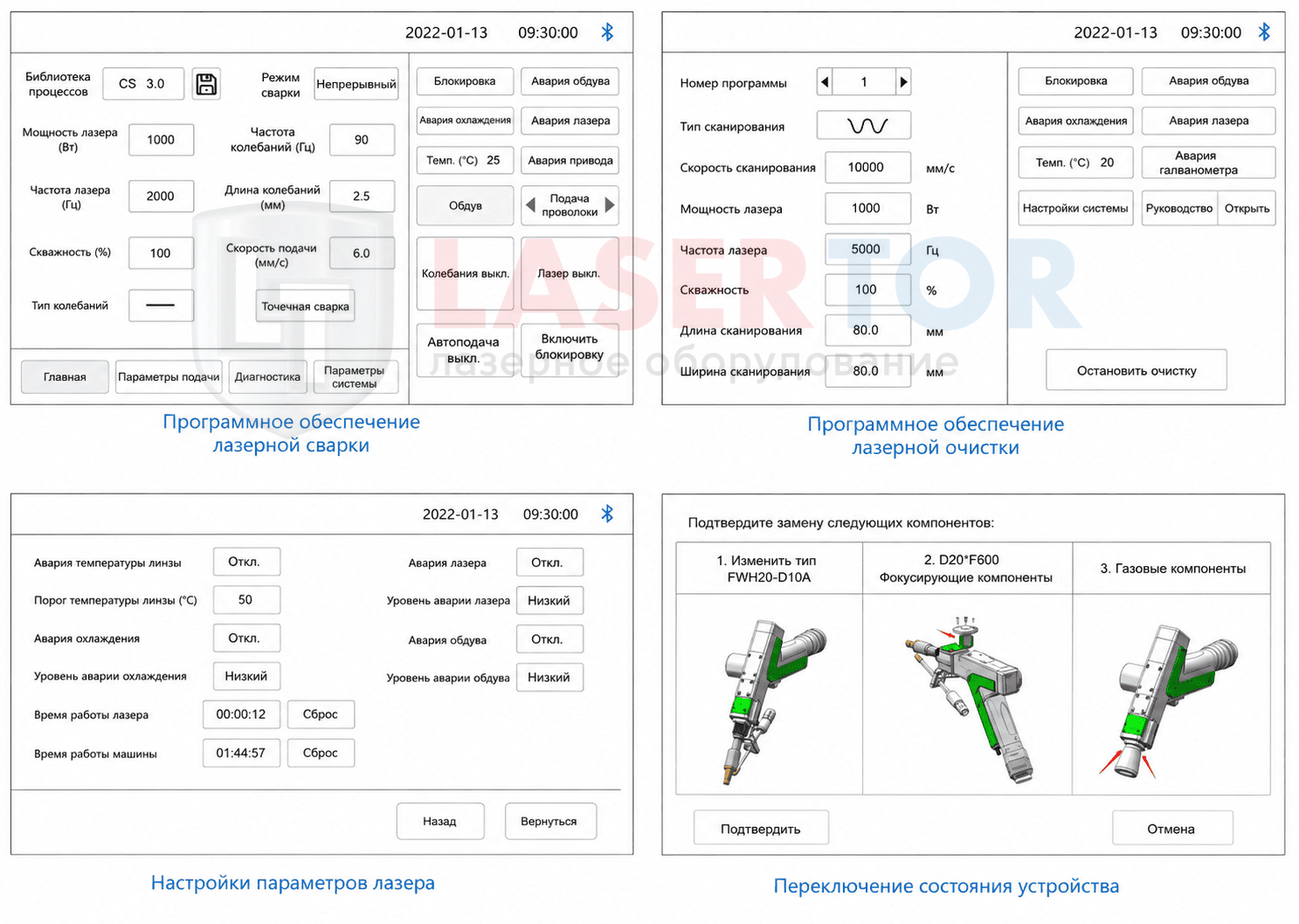

Режимы сканирования FWH30-DS10E
- На основной странице Relfar для FWH30-DS10E производитель указывает четыре режима: линия, окружность, прямоугольная траектория и заполнение.
- При этом в актуальном руководстве FWH30-DS10E таблица параметров содержит расширенный набор двухкоординатных траекторий, включая линию, окружность, «восьмёрку», треугольную и ряд дополнительных фигур. Диапазон регулировки пятна указан 0–5 мм, фокуса — от −10 до +10 мм.
Количество доступных форм развертки зависит от версии контроллера и прошивки FWH30-DS10E. Перед заказом уточните требуемый режим у инженера LASERTOR.
|
|
|
|
|
Ориентировочные режимы лазерной сварки FWH30-DS10E
Материал | Толщина | Мощность лазера
| Газ | Проволока | Развертка | Ширина развертки | Скорость сварки |
|---|
Нержавеющая сталь
| 1 мм
| 800–1100 Вт
| N₂ / Ar
| Не требуется*
| Линия
| 1–2 мм
| 20–35 мм/с
|
Нержавеющая сталь
| 2 мм
| 1200–1600 Вт
| N₂
| Опционально 0,8–1,0 мм
| Линия / круг
| 1,5–2,5 мм
| 15–25 мм/с
|
Нержавеющая сталь
| 3 мм
| 1600–2000 Вт
| N₂
| 1,0–1,2 мм при зазоре
| Линия / круг
| 2–3 мм
| 10–18 мм/с
|
Нержавеющая сталь
| 4 мм
| 2000–2500 Вт
| N₂ / Ar
| 1,0–1,2 мм
| Линия / круг
| 2–3,5 мм
| 8–14 мм/с
|
Нержавеющая сталь
| 5–6 мм
| 2500–3000 Вт
| N₂ / Ar
| 1,2–1,6 мм
| Линия / круг
| 2,5–4 мм
| 5–10 мм/с
|
Углеродистая сталь
| 1 мм
| 700–1000 Вт
| N₂
| Не требуется*
| Линия
| 1–2 мм
| 20–35 мм/с
|
Углеродистая сталь
| 2 мм
| 1100–1500 Вт
| N₂
| Опционально 0,8–1,0 мм
| Линия
| 1,5–2,5 мм
| 15–25 мм/с
|
Углеродистая сталь
| 3 мм
| 1500–2000 Вт
| N₂
| 1,0–1,2 мм при зазоре
| Линия / круг
| 2–3 мм
| 10–18 мм/с
|
Углеродистая сталь
| 4 мм
| 2000–2500 Вт
| N₂
| 1,0–1,2 мм
| Линия / круг
| 2–3,5 мм
| 8–14 мм/с
|
Углеродистая сталь
| 5–6 мм
| 2500–3000 Вт
| N₂
| 1,2–1,6 мм
| Линия / круг
| 3–4 мм
| 5–10 мм/с
|
Оцинкованная сталь
| 1 мм
| 700–1000 Вт
| N₂
| Обычно нет
| Линия
| 1–1,5 мм
| 20–30 мм/с
|
Оцинкованная сталь
| 2 мм
| 1100–1500 Вт
| N₂
| Опционально 0,8–1,0 мм
| Линия
| 1,5–2,5 мм
| 15–22 мм/с
|
Оцинкованная сталь
| 3 мм
| 1500–2000 Вт
| N₂
| 1,0–1,2 мм
| Линия / круг
| 2–3 мм
| 10–16 мм/с
|
Алюминий
| 1 мм
| 1100–1500 Вт
| Ar
| Опционально
| Линия
| 1–2 мм
| 18–30 мм/с
|
Алюминий
| 2 мм
| 1500–2000 Вт
| Ar
| 1,0–1,2 мм при зазоре
| Линия / круг
| 1,5–2,5 мм
| 12–22 мм/с
|
Алюминий
| 3 мм
| 2000–2500 Вт
| Ar
| 1,0–1,2 мм
| Линия / круг
| 2–3 мм
| 8–16 мм/с
|
Алюминий
| 4 мм
| 2500–3000 Вт
| Ar
| 1,2–1,6 мм
| Линия / круг
| 2,5–4 мм
| 6–12 мм/с
|
*Параметры являются стартовыми.
Фактические режимы зависят от источника, материала, зазора, положения фокуса, присадочной проволоки и требуемого качества соединения.
Режимы проверены инженерами LASERTOR на тестовых образцах.
