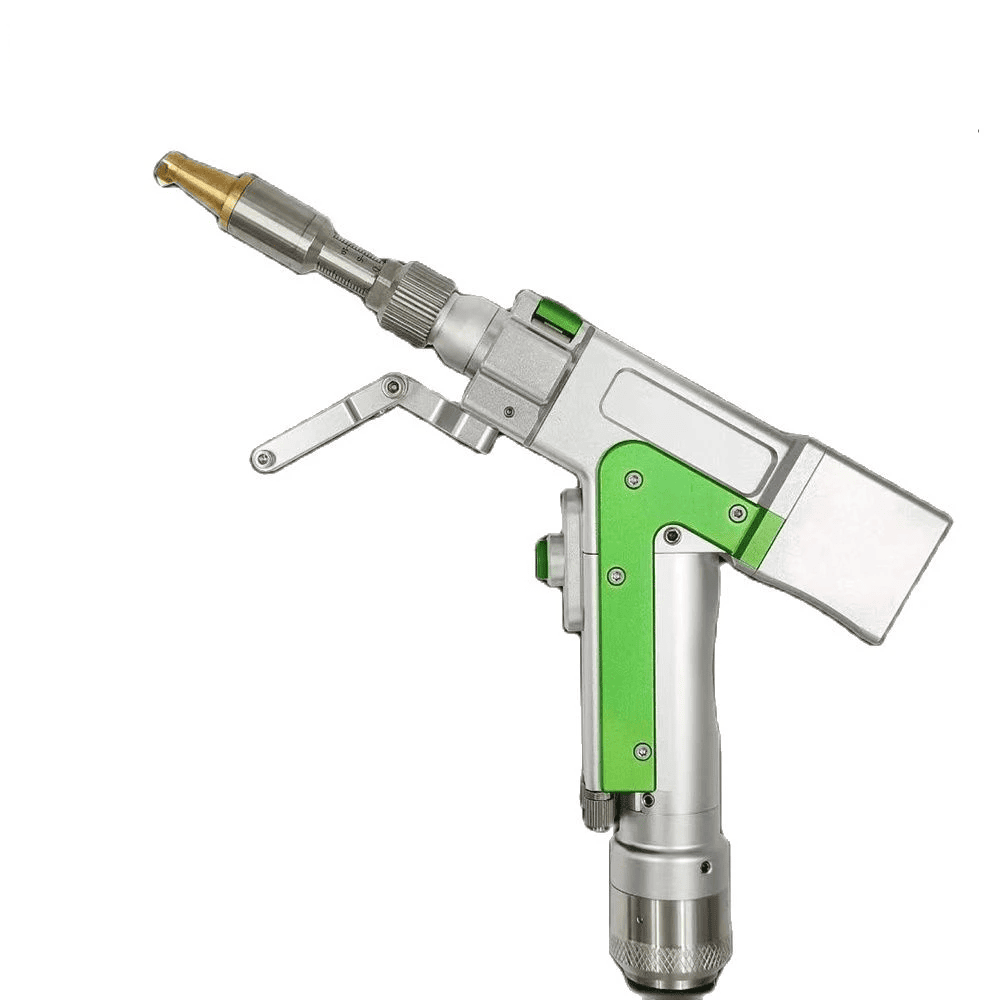

Пистолет лазерный 3 в 1 Relfar FWH20-S10 для сварки, очистки и резки металла
Пистолет лазерной очистки
Краткое описание- Пистолет лазерной очистки, сварки и резки-моно пистолет (сканатор), модель лазерного сканатора Relfar FWH20-S10. Сканатор третьего поколения м индикацией по температуре, интегрирован световой индикатор на боковой стенки. лазерного сканатора.

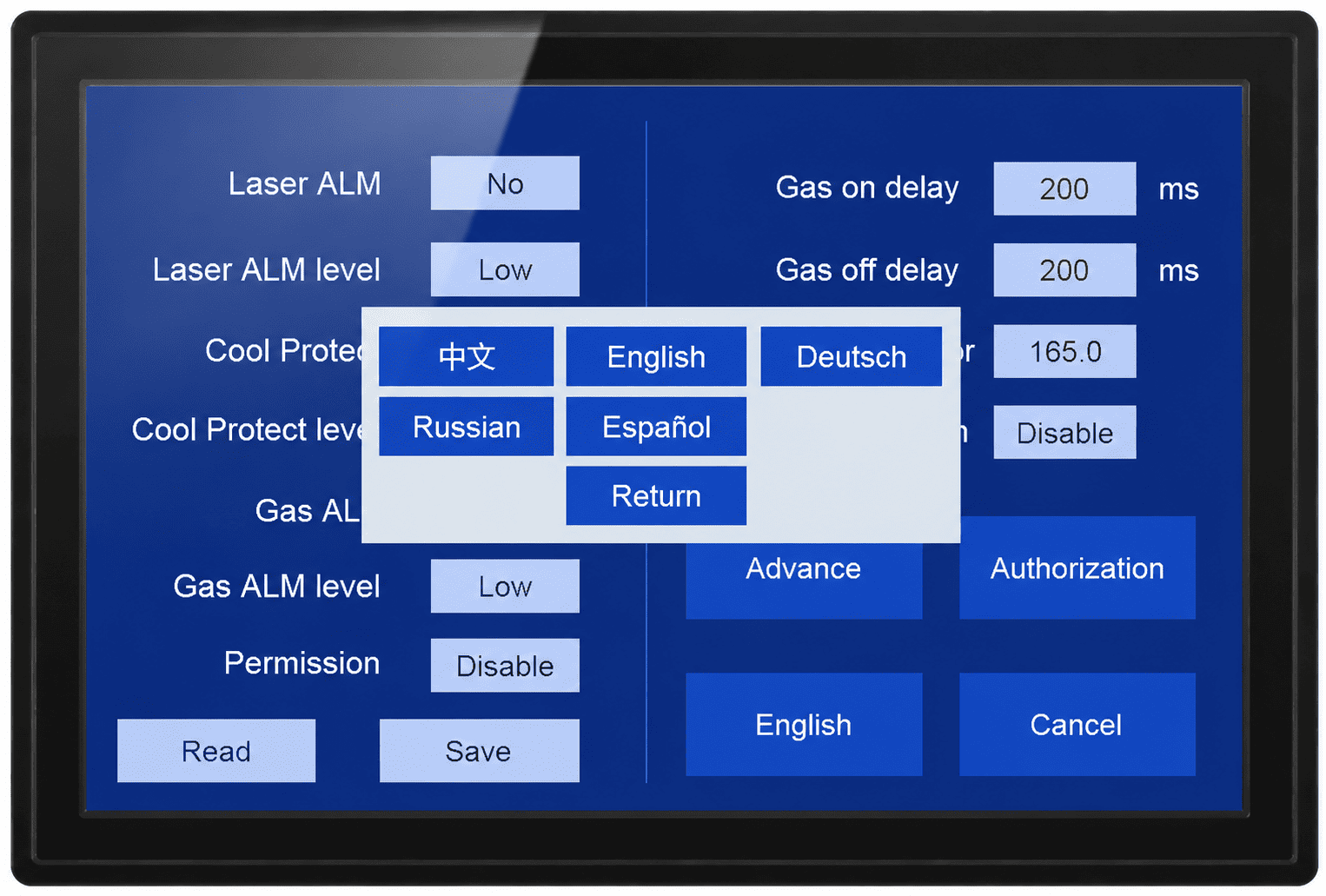

- В состав лазерного пистолета - входит, Сканатор, контроллер он же дисплей, провода питания и блоки питания.
| |
|
Данная модель—простое и надежное решение, для лазерной очистки и лазерных аппаратов портативного и мобильного исполнения.
Особенности:- Для лазерной очистки загрязнений.
- По средствам интеграции-оптимальное исполнение и качество лазерного пистолета.
- Надежный корпус лазерного сканатора.
- Кнопка управления оптимизирована для легкой и простой работы.
- Пистолет герметичен и надежен, защищен от проникновения пыли.
- Не требует комплектующих и расходных материалов.
- Компактный и мобильный корпус лазерного пистолета.
- Низкое энергопотребление всех узлов и элементов станка.
|
1. Relfar FWH20-S10 — один лазерный пистолет для трех технологических операций

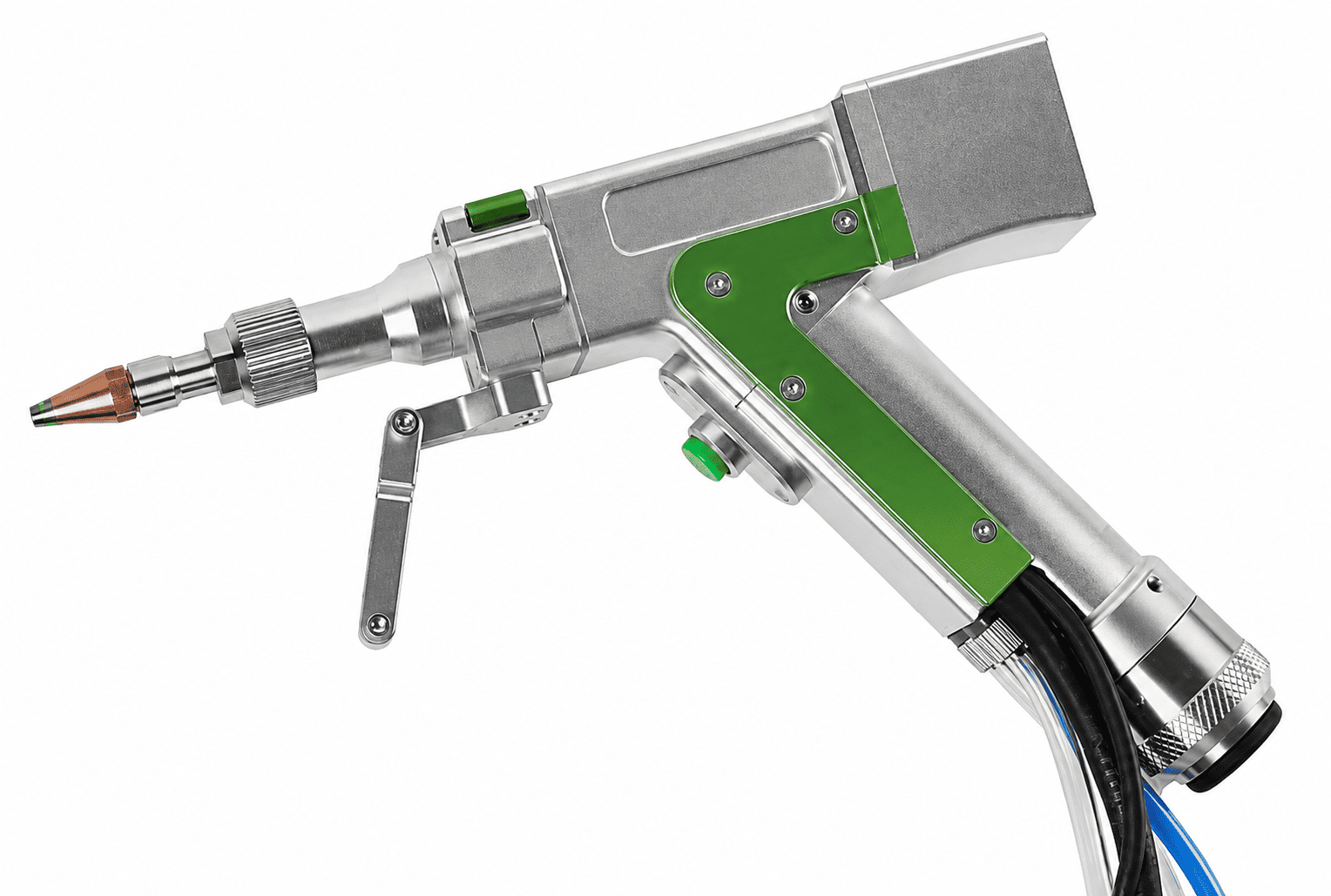

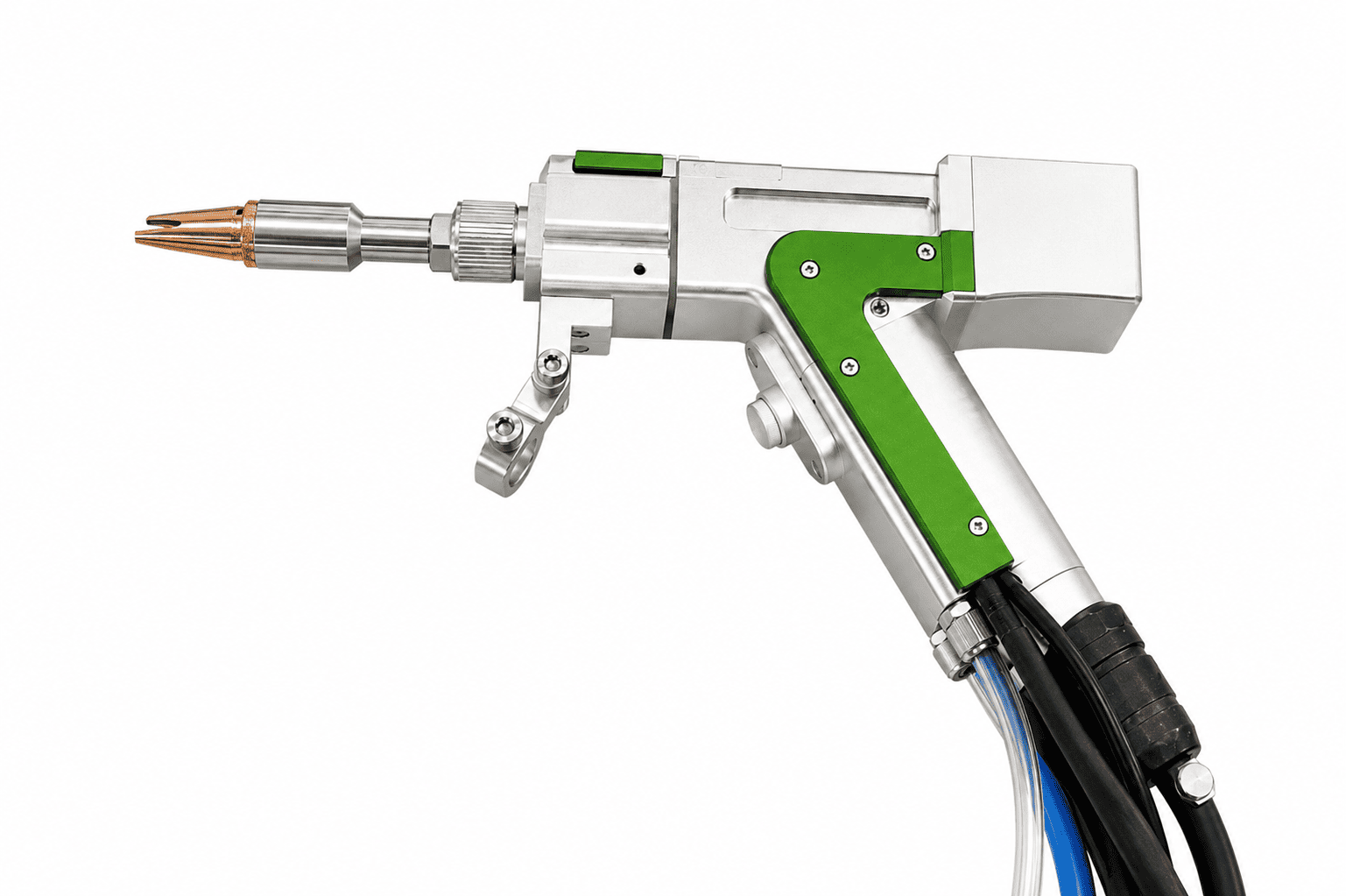

Лазерный пистолет 3 в 1 Relfar FWH20-S10 — многофункциональная ручная головка для комплектации и модернизации аппаратов лазерной сварки, очистки и резки металла. Один рабочий узел позволяет выполнять три востребованные операции: лазерную сварку, лазерную очистку и лазерную резку, сокращая количество отдельного оборудования на производстве.
Пистолет применяется с волоконными лазерными источниками и подключается через распространенный интерфейс QBH. Для версии, представленной в LASERTOR, заявлена работа с лазерными источниками мощностью до 2000 Вт, длина волны — 1070±20 нм, что соответствует диапазону промышленных волоконных лазеров для обработки металлов. (lasertor.ru)
Главная выгода FWH20-S10 — возможность собрать универсальный лазерный аппарат на одной платформе. Вместо отдельных сварочного аппарата, установки очистки и вспомогательного режущего инструмента предприятие получает компактную систему для выполнения сразу нескольких производственных задач.
|
|
|

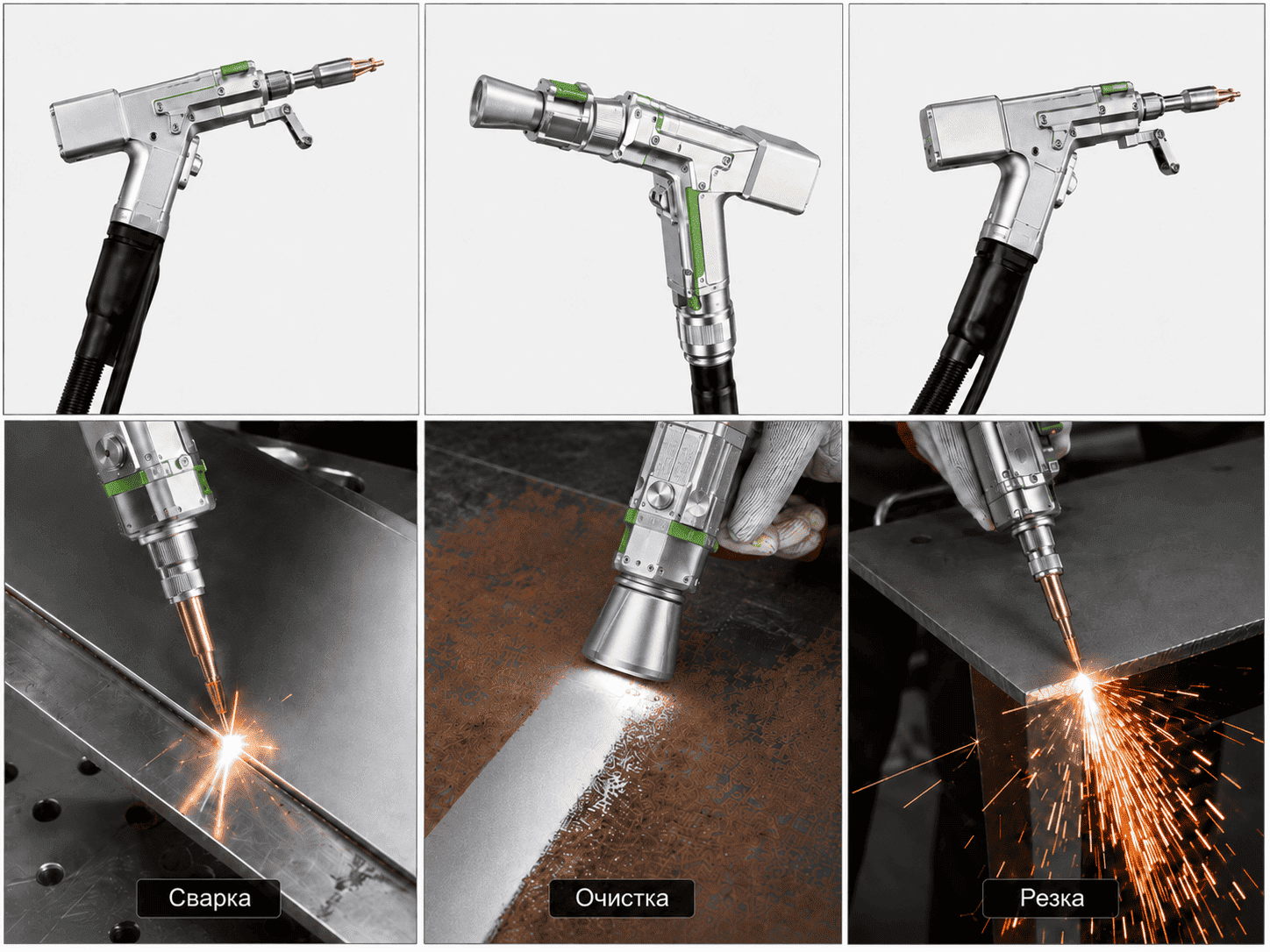

2. Три функции: лазерная сварка, очистка и резка

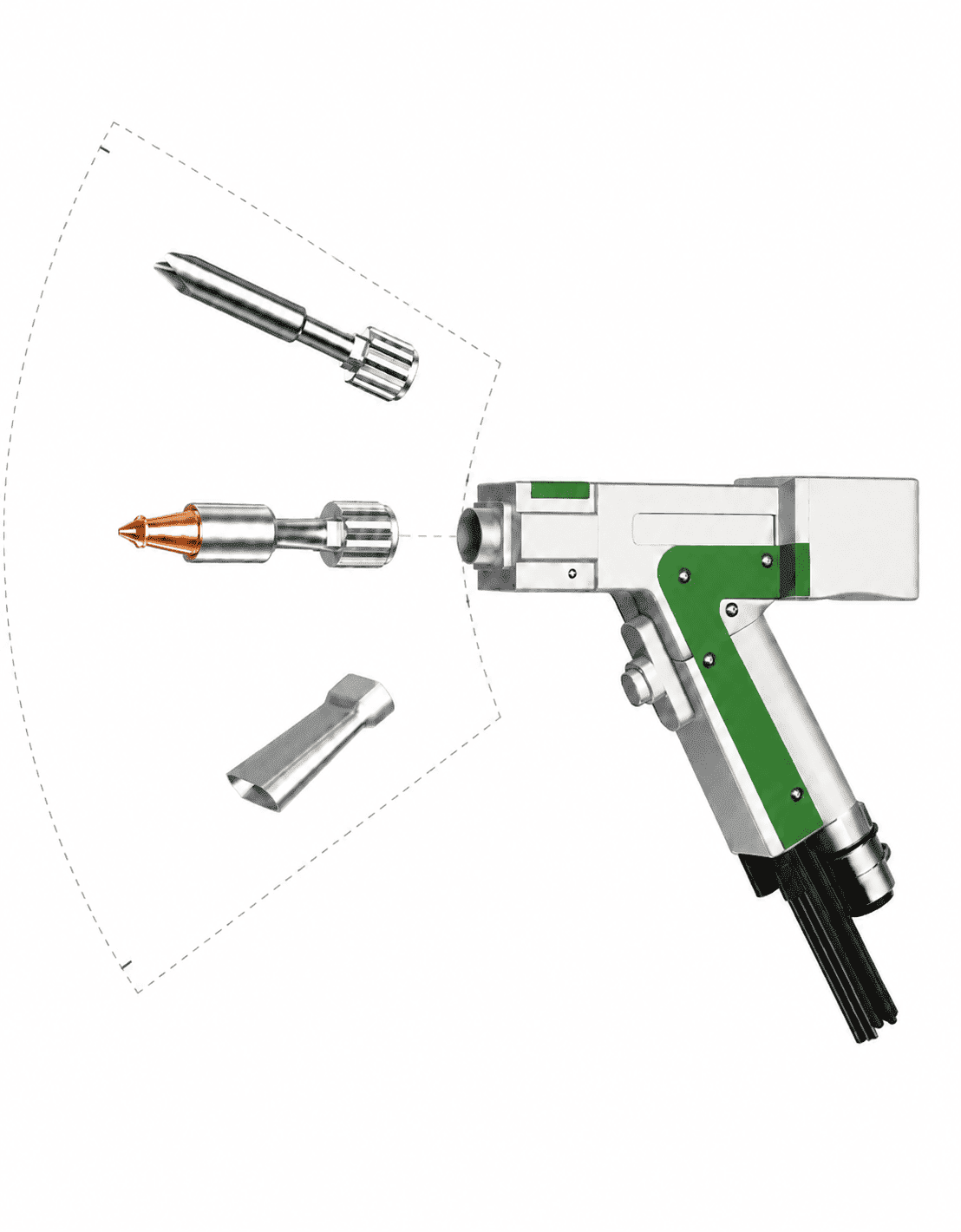

Relfar FWH20-S10 3в1 позволяет переключать оборудование между разными режимами обработки.
- Лазерная сварка. Основной режим предназначен для быстрого соединения металлических деталей. Сканирующее зеркало перемещает лазерное пятно по заданной траектории, формируя стабильную ванну расплава и ровный сварной шов.

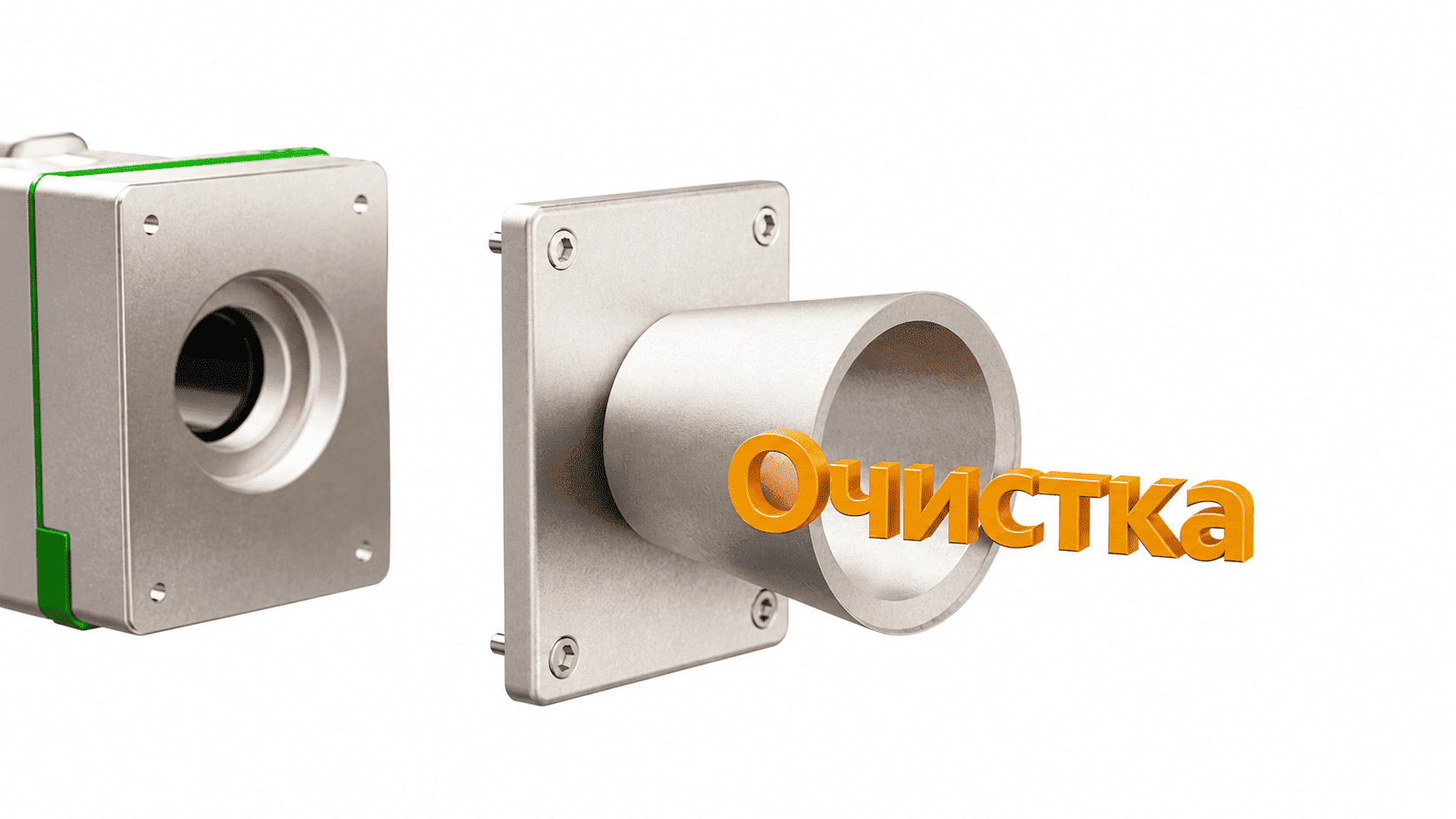

- Лазерная очистка. После установки соответствующей насадки и выбора режима пистолет используется для удаления ржавчины, оксидов, краски и других поверхностных загрязнений. Также можно очищать сварной шов после сварки.
- Лазерная резка. Режим подходит для подрезки, раскроя небольших элементов и выполнения локальных резов в тонколистовом металле. Он особенно удобен при сборочных и ремонтных работах, когда покупать отдельный лазерный станок для каждой небольшой операции экономически нецелесообразно.
Производитель RelFar для семейства FWH20 указывает возможность сварки, резки, очистки поверхности и очистки сварного шва.
|
3. Основные характеристики лазерного пистолета Relfar FWH20-S10
- Модель — FWH20-S10
- Тип — ручной лазерный пистолет 3 в 1
- Назначение — сварка / очистка / резка
- Подключение оптоволокна — QBH
- Рабочая длина волны — 1070±20 нм
- Максимальная мощность для данной комплектации — до 2000 Вт
- Фокусирующая линза — F125/150
- Коллимирующая линза — F50
- Диапазон регулировки фокуса — от -10 до +10 мм
- Регулировка лазерного пятна — 0–5 мм
- Количество сканирующих зеркал — 1
- Вес пистолета — около 0,72 кг.
- Регулируемая ширина лазерного пятна позволяет адаптировать головку под разные задачи: от концентрированного воздействия при сварке до более широкого перемещения луча при обработке поверхности.
- Небольшой вес особенно важен при ручной работе. Пистолет массой около 720 г уменьшает нагрузку на оператора и позволяет комфортнее выполнять длинные сварные швы, работать с крупными конструкциями и обрабатывать детали сложной формы.
|
|
|

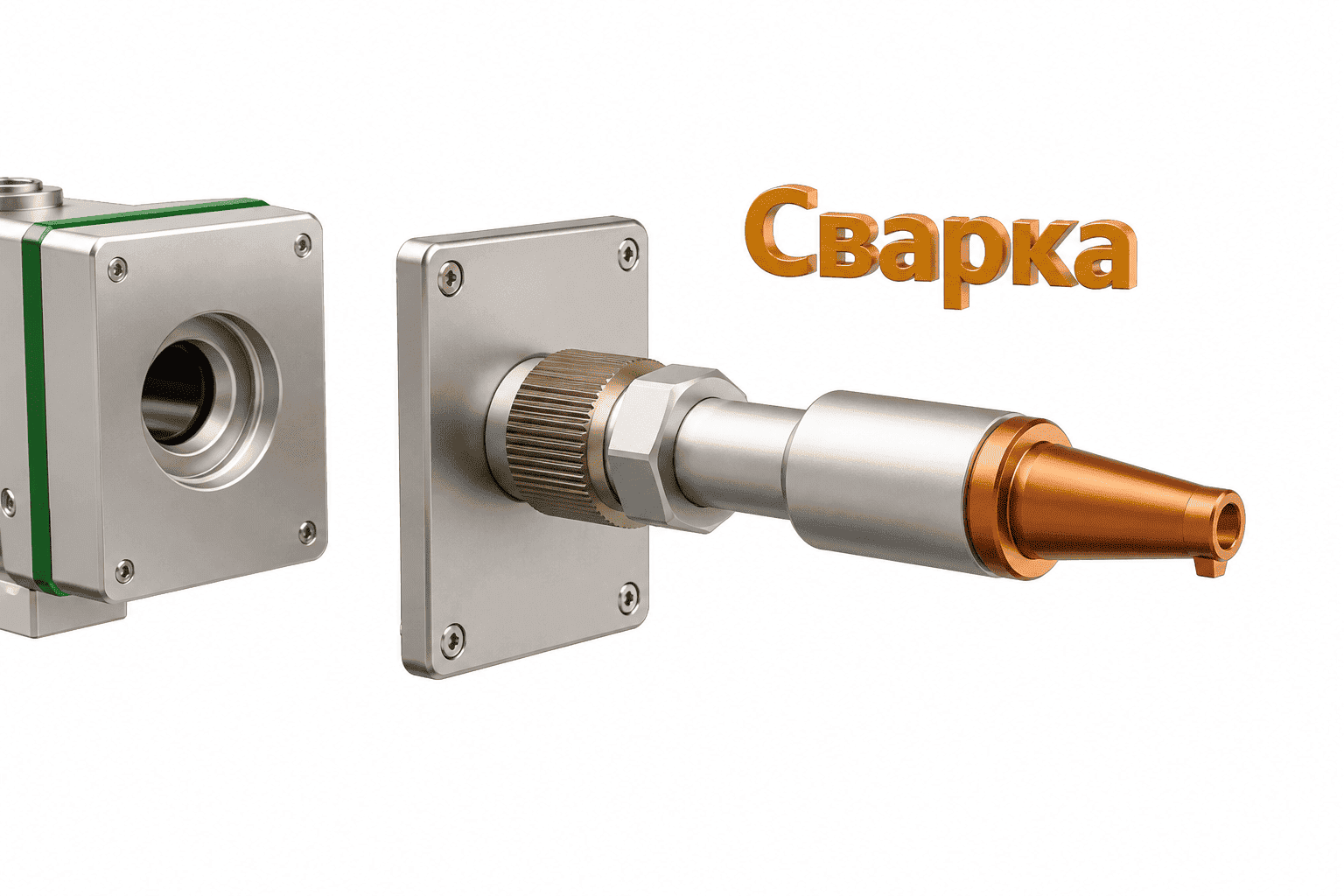

4. Лазерная сварка металла: быстро, точно и с минимальной зоной нагрева
В режиме сварки пистолет Relfar FWH20-S10 подходит для изготовления металлоконструкций, корпусов, шкафов, резервуаров, изделий из листового металла, элементов мебели, пищевого оборудования и другой продукции.
Обрабатываемые материалы:При использовании источника 1500–2000 Вт наиболее востребована работа с тонким и средним листовым металлом. Для 2000-ваттных ручных лазерных систем производители оборудования указывают диапазон порядка 0,5–6 мм в зависимости от материала, типа соединения и режима, однако предельная толщина определяется не самим FWH20-S10, а мощностью излучателя, скоростью сварки, фокусировкой, защитным газом и геометрией соединения.
Для производственной работы оптимальный режим всегда рекомендуется предварительно отработать на конкретном металле.
Выгода: высокая концентрация энергии позволяет снизить общий тепловой вклад, уменьшить деформацию тонкого металла и сократить объем последующей зачистки.
|

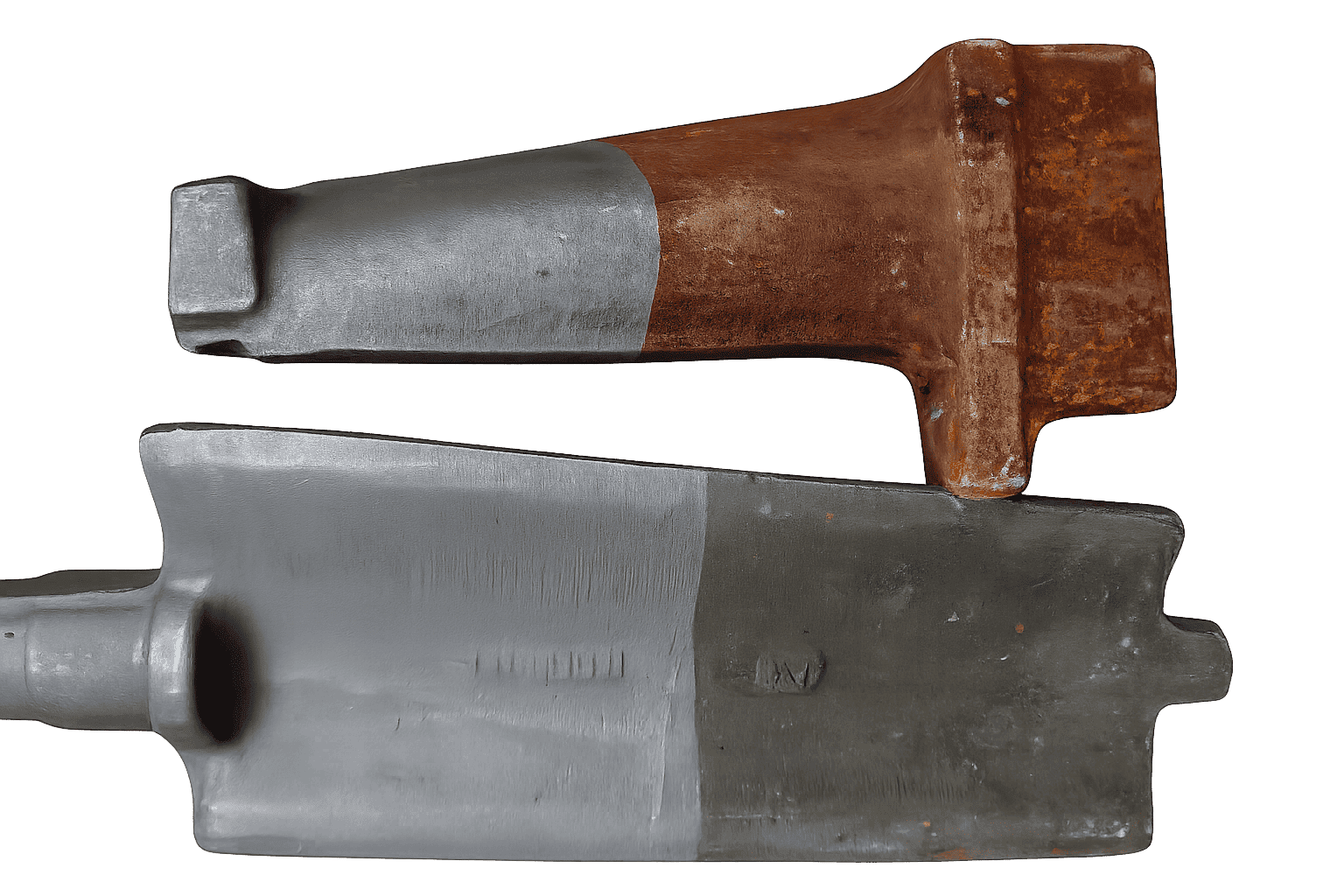

5. Лазерная очистка: ржавчина, краска, оксиды и сварные швы
В режиме очистки лазерный пистолет Relfar FWH20-S10 превращает сварочную установку в инструмент подготовки и восстановления металлической поверхности.
Можно удалять:поверхностную и плотную ржавчину; оксидную пленку; следы коррозии; старую краску; лакокрасочные покрытия; окалину; нагар и технологические загрязнения; загрязнения перед сваркой; окислы и побежалость после сварки; загрязнения сварного шва.
Для тонкого слоя окислов или легкой коррозии обычно достаточно быстрого прохода. Плотная ржавчина, толстая краска или многослойное покрытие обрабатываются в несколько проходов.
Поэтому корректнее оценивать эффективность очистки не только по толщине загрязнения. Результат зависит от мощности лазера, скорости движения пистолета, ширины сканирования, поглощения покрытия и количества проходов.
FWH20-S10 особенно выгоден там, где очистка необходима как часть одного технологического процесса: очистили деталь → сварили → зачистили сварной шов, не меняя оборудование.
|
|
|

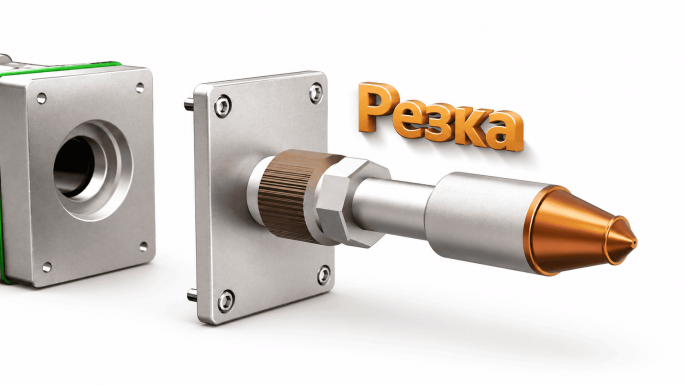

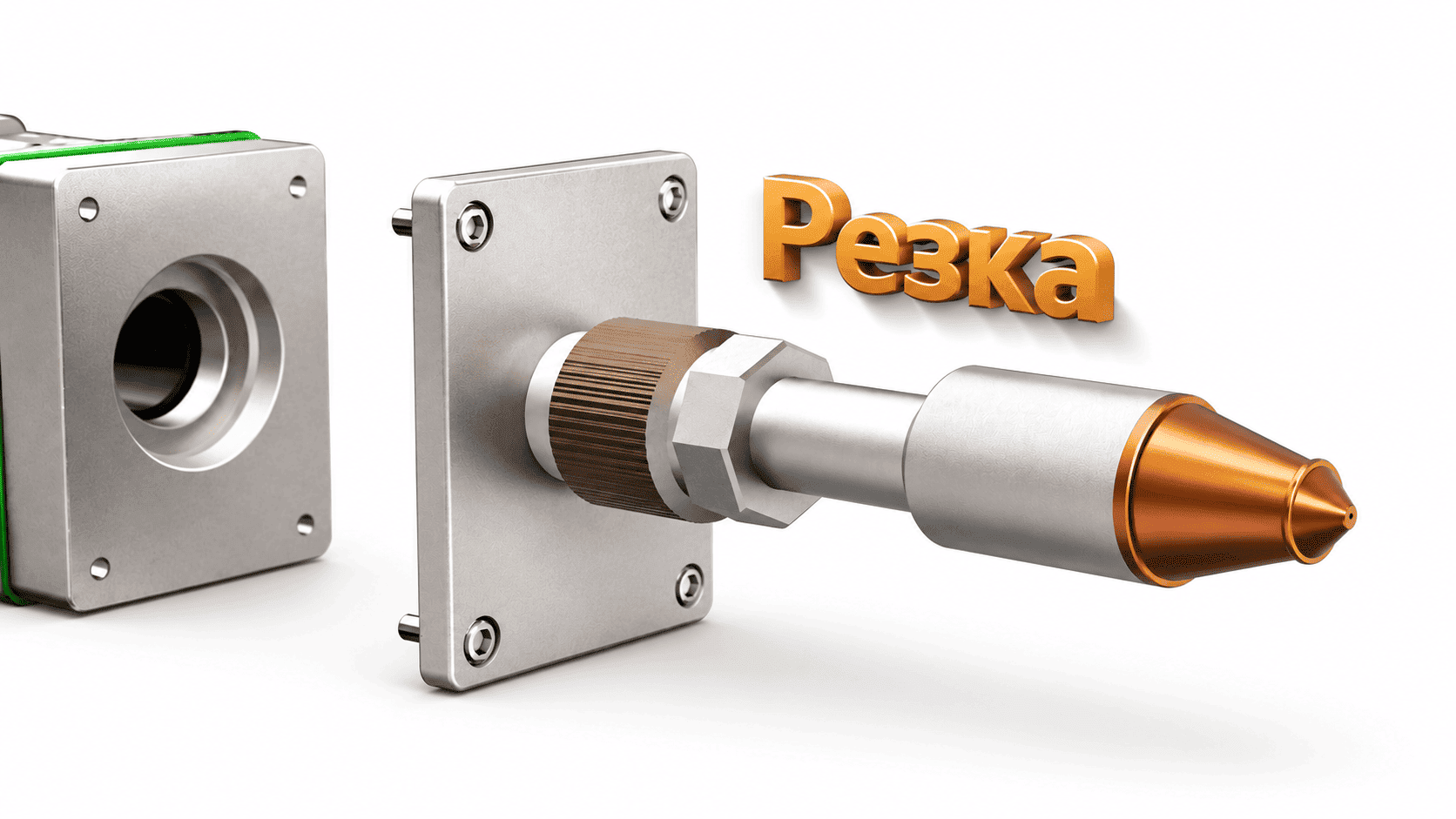

6. Лазерная резка — дополнительная функция для производства и ремонта
Третья функция Relfar FWH20-S10 — ручная лазерная резка металла.
Пистолет можно применять для:обрезки кромок; выполнения небольших прямолинейных резов; удаления лишнего участка металла; подготовки деталей перед сваркой; ремонтных операций; изготовления единичных элементов; подгонки деталей непосредственно на месте сборки.
Режим резки особенно полезен для небольшого производства, где полноценный станок лазерной резки используется не постоянно.
При этом Relfar FWH20-S10 не следует рассматривать как замену промышленному листовому лазерному станку с ЧПУ. Его преимущество именно в другом — оператор получает дополнительный режущий инструмент практически без установки отдельного оборудования.
Фактическая толщина реза зависит от мощности источника, материала, качества фокусировки, типа технологического газа и требуемого качества кромки.
|
7. Для каких материалов подходит Relfar FWH20-S10
Основная область применения лазерного пистолета для сварки и очистки Relfar FWH20-S10 — металлические изделия.
Нержавеющая сталь — сварка листа, корпусов, емкостей, труб, оборудования, зачистка швов и удаление оксидных цветов.
Черная и углеродистая сталь — сварка металлоконструкций, удаление ржавчины, краски и окалины.
Оцинкованная сталь — сварка и локальная обработка поверхности с обязательным подбором технологических параметров и организацией вытяжки.
Алюминий — сварка листов, профилей и конструкций. Для стабильного результата особенно важны мощность источника, чистота поверхности и корректная настройка режима.
Медь, латунь и другие цветные металлы требуют предварительной технологической пробы из-за высокой отражательной способности и особенностей теплопроводности.
Пистолет востребован в производстве металлоконструкций, машиностроении, изготовлении металлической мебели, рекламных конструкций, корпусов, шкафов, торгового оборудования, емкостей, изделий из нержавейки и при ремонтно-восстановительных работах.
| |
|

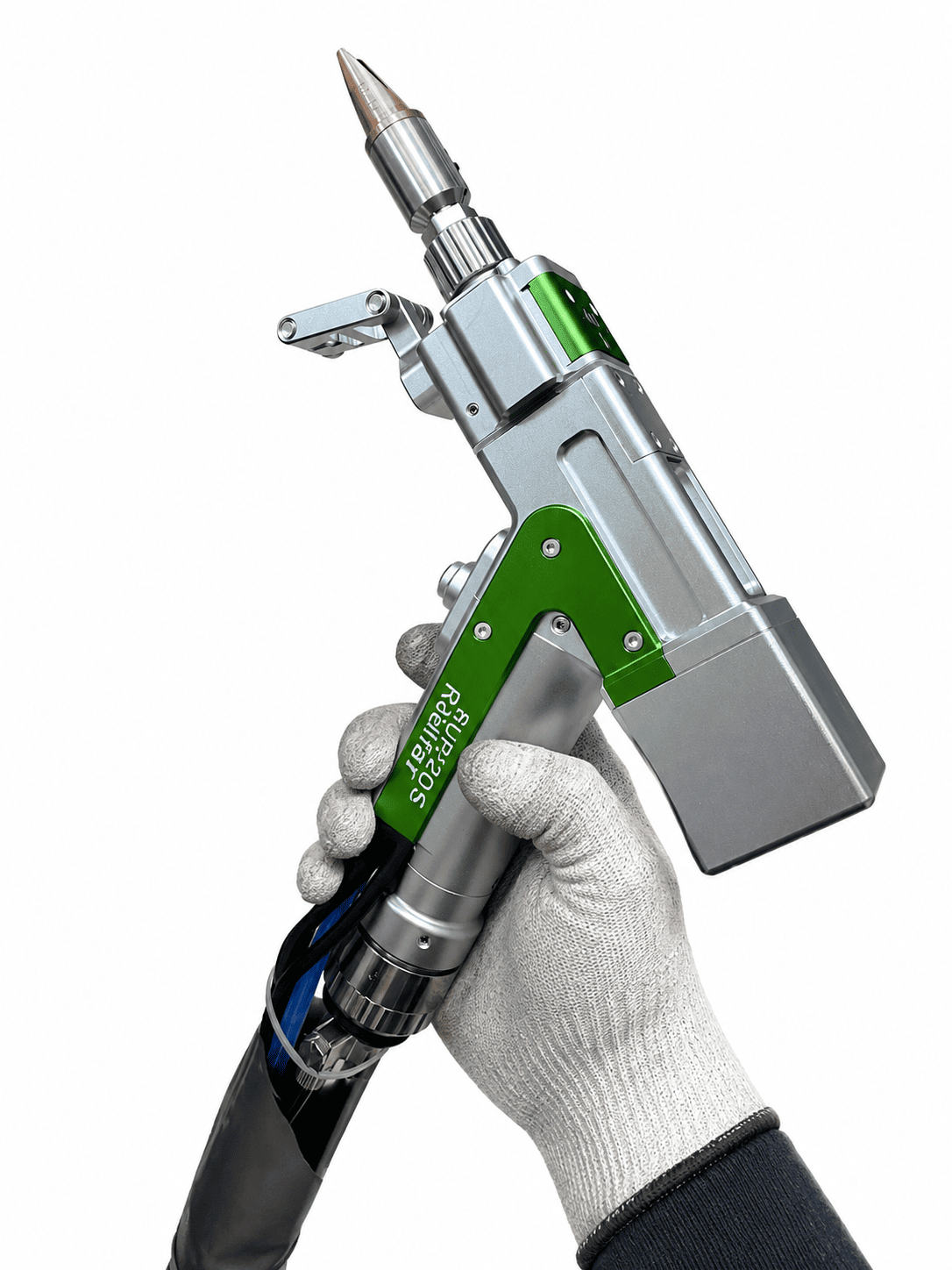

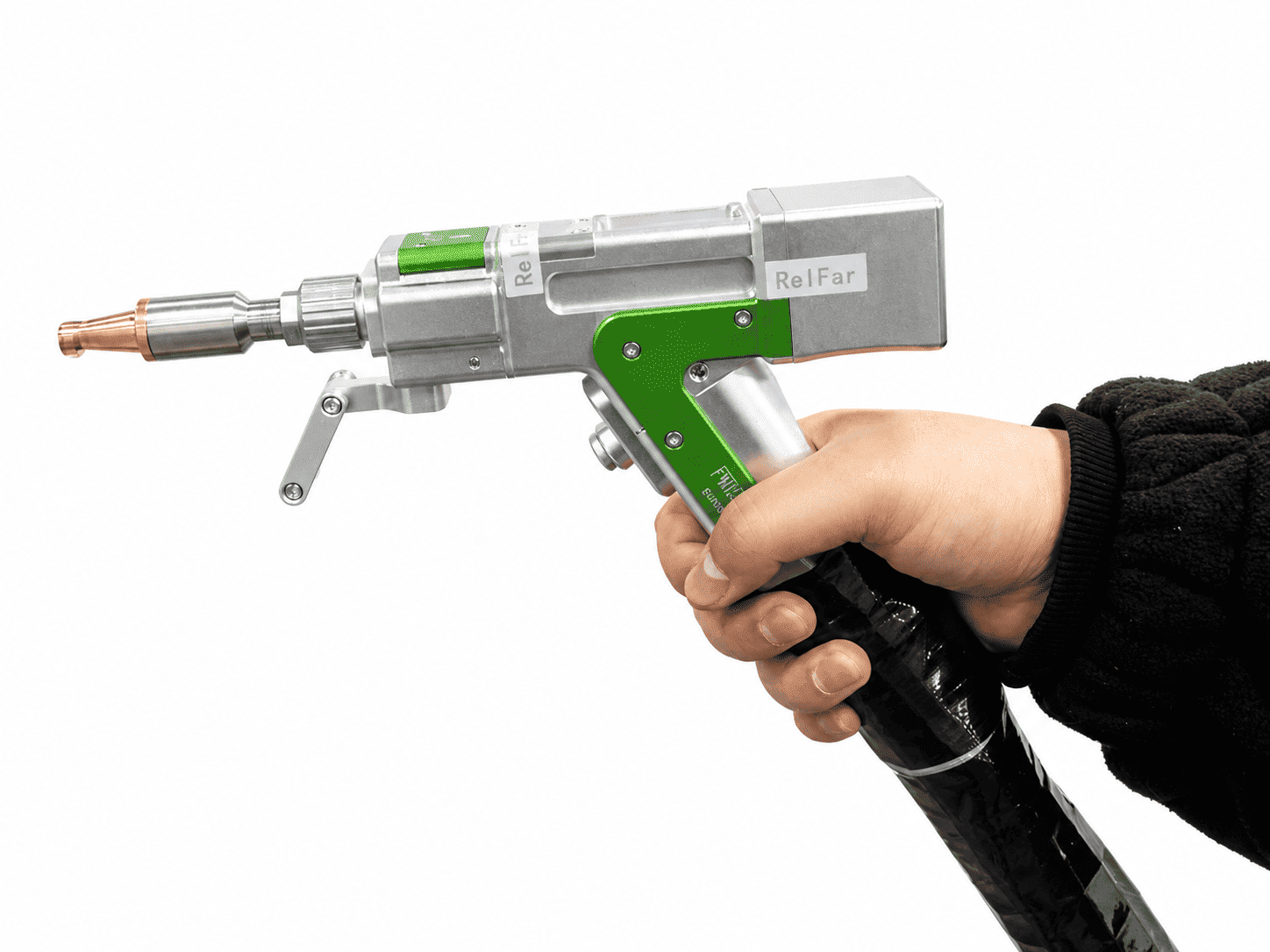

8. Компактная конструкция и удобство длительной работы

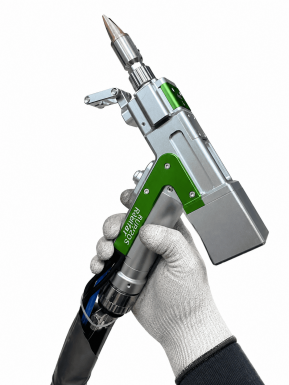

- Одно из ключевых преимуществ Relfar FWH20-S10 — небольшая масса головки. Вес около 0,72 кг позволяет оператору свободно перемещать пистолет вдоль детали и работать с конструкциями, которые невозможно или неудобно устанавливать на стационарный станок. (lasertor.ru)
- Однозеркальная сканирующая система формирует управляемое движение лазерного луча, а диапазон регулировки пятна 0–5 мм позволяет подстраивать характер воздействия под конкретный сварной шов.
- Для семейства FWH20 производитель также использует водяное охлаждение рабочей головки, интеллектуальную систему защиты и контроль состояния оборудования.
- Конструкция рассчитана на промышленное применение и удобное обслуживание. Защитная оптика принимает на себя загрязнения и брызги, защищая более дорогие внутренние оптические элементы.
|
9. Почему переход на Relfar FWH20-S10 выгоден производству
Покупка лазерного пистолета 3 в 1 позволяет расширить возможности уже существующего оборудования или собрать многофункциональную лазерную установку.
Основные преимущества:- Три операции на одном аппарате. Не требуется отдельная установка для каждой небольшой технологической задачи.
- Экономия рабочего пространства. Один аппарат занимает значительно меньше места, чем несколько отдельных систем.
- Быстрая смена задач. Производство может переходить от подготовки поверхности к сварке и последующей очистке шва.
- Мобильность. Оператор перемещает головку относительно изделия, поэтому удобно работать с крупногабаритными конструкциями.
- Небольшой вес. FWH20-S10 весит около 720 г, что снижает нагрузку на руку при продолжительной работе.
- Распространенный интерфейс QBH. Упрощает интеграцию с волоконными лазерными источниками соответствующей мощности.
- Фидер сварочной проволоки. В комплектации карточки LASERTOR предусмотрен фидер, позволяющий использовать присадочную проволоку при сварке деталей с зазором или когда технология требует добавочного материала.
Итог — меньше оборудования, меньше переналадок и больше операций, которые можно выполнять на одном рабочем месте.
| |
|
10. Купить лазерный пистолет FWH20-S10 3 в 1 в LASERTOR
Пистолет лазерной сварки, очистки и резки FWH20-S10 подойдет для производства, ремонта оборудования, изготовления металлоконструкций и модернизации ручных лазерных аппаратов.
Специалисты LASERTOR помогут подобрать комплектацию под имеющийся лазерный источник или собрать систему под конкретную производственную задачу.

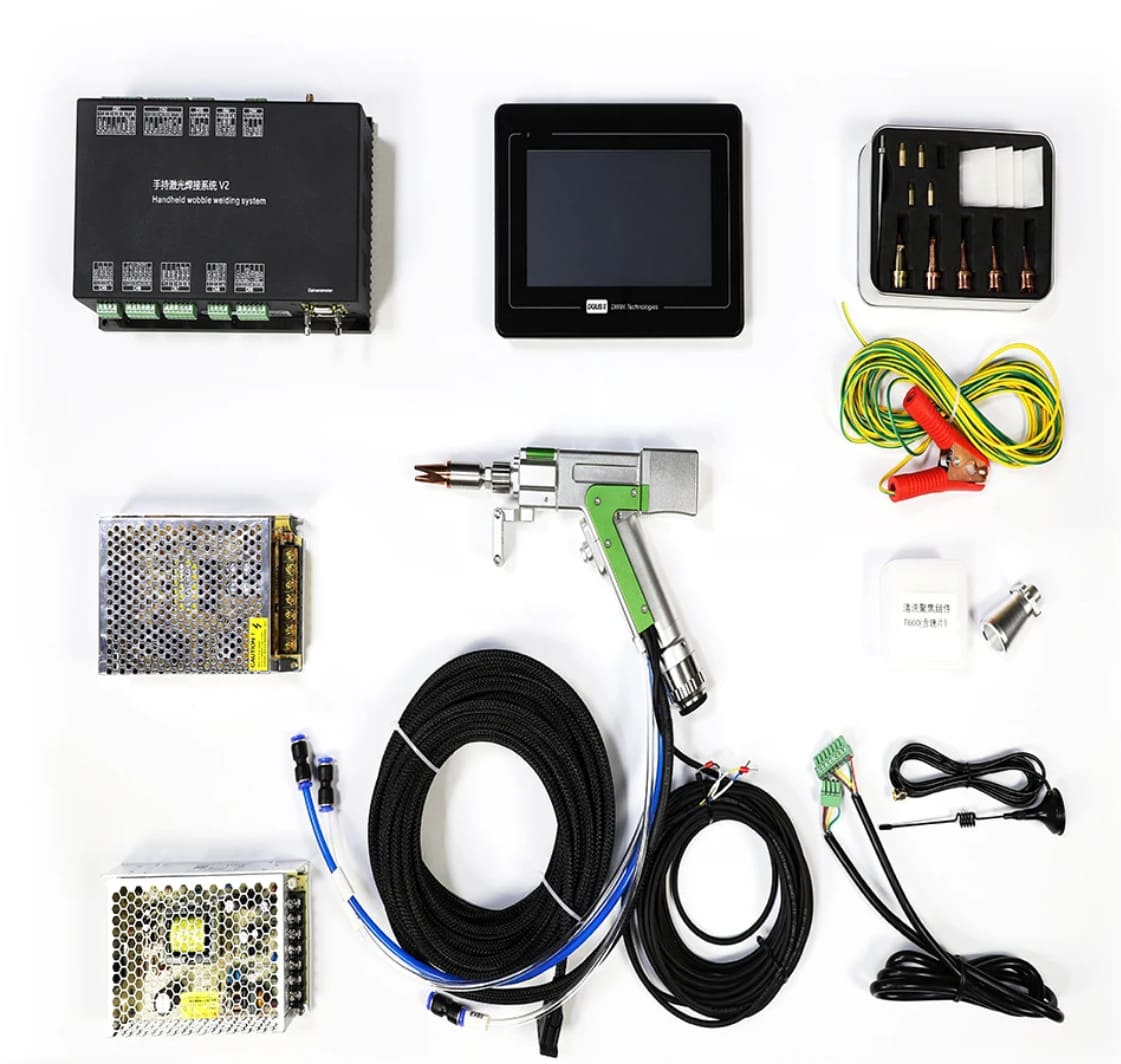

В комплект могут входить:лазерный пистолет FWH20-S10; система управления; блоки питания; необходимые кабели; фидер подачи сварочной проволоки; комплект сопел и защитной оптики; дополнительные защитные стекла и расходные элементы.
Перед покупкой рекомендуем сообщить специалисту модель и мощность лазерного источника, тип разъема, материалы, толщины деталей и требуемые операции. Это позволит проверить совместимость оборудования и сразу подобрать рабочую конфигурацию.
Купить лазерный пистолет Relfar FWH20-S10 3 в 1 стоит в первую очередь тем предприятиям, которым требуется не просто сварочная головка, а универсальный инструмент для выполнения нескольких операций: лазерной сварки, очистки металла и ручной лазерной резки.
Получите консультацию LASERTOR — подберем пистолет, комплектующие и конфигурацию под ваш лазерный аппарат и технологическую задачу.
|
Купить Пистолет лазерной очистки 3 в 1 -вы можете купить несколькими способами:
- Нажать на кнопку “Добавить в корзину” и заполнив все необходимые поля для отправки заказа
- Отправить заявку (запрос) на нашу почту: info@lasertor.ru
- Позвонить нашему специалисту по номеру: +7(812)309-93-32
Самовывоз со склада в г. Санкт-Петербург Самовывоз из офиса компании с пн-пт с 9.30 до 17.00
По адресу: г. Санкт-Петербург, проспект Девятого Января, 57
Схема проезда
*Склад не является розничной точкой продаж, поэтому ваш визит может осуществиться только после оформления и оплаты заказа.
Доставка по Ленинградской области оговаривается отдельно с менеджером.
Доставка в другие регионы: Мы работаем со всеми наиболее известными транспортными компаниями:
Самостоятельно возможен забор груза любой ТК с которой вы предпочитаете работать. Стоимость доставки по РФ зависит от региона доставки и тарифов выбранной транспортной компании. Доставка может быть оплачена заказчиком напрямую транспортной компании или, по согласованию с менеджером при оформлении заказа, включена в стоимость счёта.
Гарантия и сервис
Гарантия на оборудование составляет 12 месяцев, на отдельные типы оборудования — до 36 месяцев.
При наступлении гарантийного случая покупатель может обратиться к нам или напрямую к производителю.
Средний срок исполнения гарантийных обязательств составляет 10–15 рабочих дней.
Часто задаваемые вопросы о гарантии
Какой срок гарантии на оборудование?
Срок гарантии на проданный товар устанавливает производитель в паспорте товара. Обычно он составляет 12 месяцев, а для отдельных видов оборудования — до 36 месяцев.
Где узнать срок гарантии конкретного товара?
Срок гарантии указан в технических характеристиках карточки товара и в паспорте производителя.
Сколько длится гарантийное обслуживание?
Средний срок исполнения гарантийных обязательств составляет 10–15 рабочих дней.
Можно ли расширить гарантию?
Для многих товаров гарантия может быть расширена за дополнительную плату по регламенту производителя.
Кто оплачивает транспортировку при гарантийном случае?
Транспортировка до склада обычно оплачивается покупателем. Если сервисный центр подтвердит заводской брак, не возникший по вине покупателя, транспортные расходы могут быть возмещены.
По вопросам гарантии обращайтесь: info@lasertor.ru.
Видео лазерной очистки
Демонстрация работы импульсных и частотных лазерных установок на реальных задачах: удаление ржавчины, краски, лака, нагара и других загрязнений без химии и абразива.
Лазерная очистка импульсного излучения
Лазерная очистка постоянного излучения
Характеристики пистолета лазерной сварки Relfar FWH20-S10
- Модель:FWH20-S10
- Коннектор: QBH
- Длина волны:1070±20нм
- Защитная линза:
- Фокусирующая линза:F125/150
- Коллимирующая линза:F50
- Сопло: внешний диаметр, длина мм
- Количество зеркал:1
- Частота зеркала:Гц
- ШИМ зеркала:Гц
- Диапазон фокусировки: -10 +10мм
- Эллиптичность пучка: 0-5мм
- Зеркало:
- Уплотнитель:
- Вес: 0,72 кг
- Мощность: до 2000 Вт
