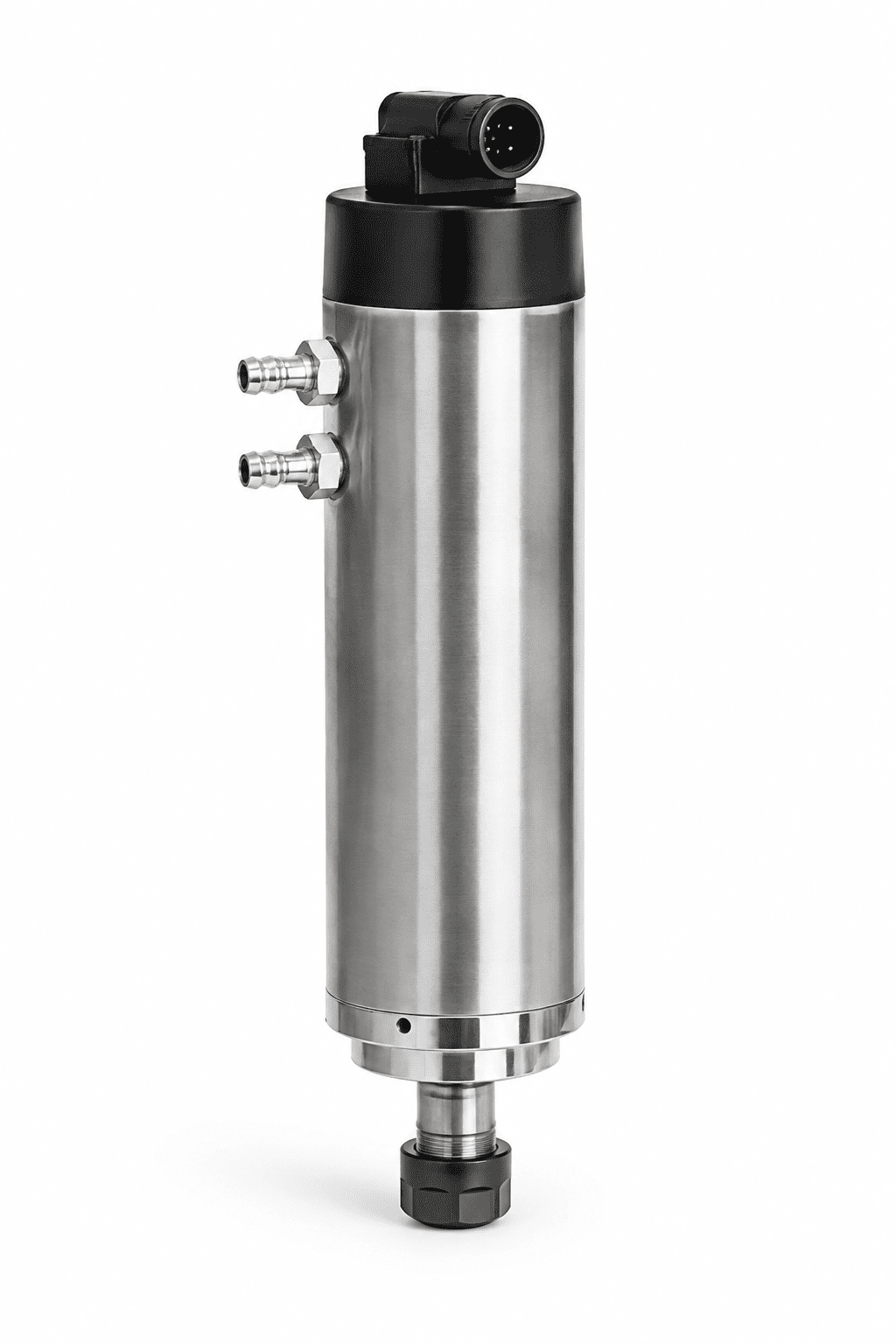

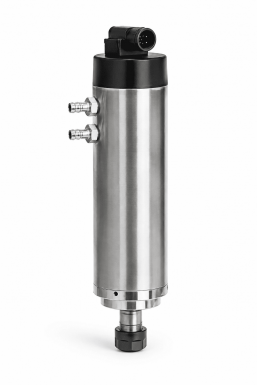

Шпиндель JBL 80-2,2-2,4 с воздушным охлаждением для фрезерного станка ЧПУ

Шпиндель JBL 80-2,2-2,4 — высокоскоростной электрошпиндель, предназначенный для использования на совместимых фрезерных и фрезерно-гравировальных станках с числовым программным управлением. Оборудование применяется для вращения режущего инструмента при обработке древесины, фанеры, МДФ, пластиков, композитов и других материалов.

Модель представлена в каталоге LASERTOR под обозначением JBL 80-2,2-2,4. В технических характеристиках указана мощность 2,2–2,4 кВт и скорость вращения 23 000 об/мин. В описании товара заявлены воздушное охлаждение и цанговый патрон ER25.

Электрошпиндель используется при ремонте, техническом обслуживании, замене шпиндельного узла и модернизации фрезерных станков. Выбор модели выполняют с учётом мощности двигателя, допустимого крутящего момента, размеров корпуса, типа крепления, характеристики режущего инструмента и совместимости с частотным преобразователем.

В ассортименте LASERTOR представлены фрезерные станки с ЧПУ, а также комплектующие для фрезерных станков с ЧПУ, необходимые для ремонта и оснащения оборудования.

Преимущества шпинделя JBL 80-2,2-2,4

• Высокоскоростная обработка. Конструкция электрошпинделя предназначена для вращения фрез на высоких оборотах в пределах паспортных характеристик.
• Мощностной класс 2,2–2,4 кВт. По технической таблице модель рассчитана на соответствующий диапазон мощности, достаточность которого определяется задачами обработки.
• Воздушное охлаждение. В описании предусмотрена система отвода тепла без отдельного водяного контура.
• Цанговое крепление инструмента. Позволяет использовать фрезы с различными диаметрами хвостовиков при наличии подходящих цанг.
• Частотное регулирование. При совместимом инверторе возможно управление оборотами в установленном изготовителем диапазоне.
• Применение на станках ЧПУ. Позволяет выполнять автоматизированные операции фрезерования и гравировки.
• Возможность модернизации оборудования. Может рассматриваться как замена существующего шпинделя после проверки установочных и электрических характеристик.
• Универсальность технологических задач. Используется для обработки древесных плит, фанеры, пластиков и других совместимых материалов.

Для каких материалов подходит шпиндель JBL 80-2,2-2,4?

Фрезерование натуральной древесины

Электрошпиндель может использоваться для контурной обработки деревянных заготовок, изготовления декоративных панелей, резных элементов, мебельных деталей и сувенирной продукции.

При выборе режимов учитываются порода древесины, геометрия фрезы, количество режущих кромок, глубина резания и жёсткость станка.

Обработка МДФ и ДСП

Модель подходит для рассмотрения при оснащении станков, выполняющих раскрой, фрезерование пазов, обработку кромок и изготовление рельефных элементов из древесных плит.

Для сохранения качества поверхности и ресурса инструмента важно правильно выбирать частоту вращения, подачу и глубину прохода.

При обработке плитных материалов следует использовать эффективную систему удаления технологической пыли.

Фрезерование фанеры

При изготовлении деталей из фанеры шпиндель может применяться для контурной резки, выборки пазов, изготовления шаблонов, декоративных элементов и корпусных изделий.

Подбор инструмента выполняют с учётом структуры фанеры и необходимости получить чистую кромку без сколов.

Обработка пластиков и акрила

Электрошпиндель может использоваться при изготовлении рекламных изделий, табличек, пластиковых корпусов, технологических пластин и деталей из совместимых полимеров.

Для термопластичных материалов особенно важно правильно сочетать скорость вращения и подачу, чтобы предотвратить перегрев и налипание стружки.

Обработка композитных материалов

Фрезерование отдельных композитов возможно при использовании подходящих режущих инструментов и наличии системы удаления абразивной пыли.

Следует учитывать свойства связующего материала, требования к аспирации и износ режущих кромок.

Фрезерование алюминия

Возможность обработки алюминия зависит от характеристик конкретного станка, жёсткости конструкции, фактического крутящего момента шпинделя и применяемого режущего инструмента.

Высокая частота вращения сама по себе не гарантирует пригодности оборудования для обработки металлов. Для выбора режимов необходимы паспортные данные двигателя и расчёт условий резания.

Воздушное охлаждение шпинделя JBL 80-2,2-2,4

В описании LASERTOR указано воздушное охлаждение электрошпинделя. Отвод тепла осуществляется воздушным потоком и предусмотренными конструкцией охлаждающими элементами.

Для нормальной эксплуатации необходимо обеспечить свободную циркуляцию воздуха и исключить накопление пыли в зонах охлаждения.

Преимущества воздушного охлаждения

• Отсутствие необходимости в отдельном водяном контуре для заявленного исполнения.
• Меньшее количество жидкостных соединений.
• Отсутствие риска утечки воды из самого шпинделя.
• Упрощение организации охлаждения при подходящих условиях эксплуатации.
• Возможность установки на совместимое оборудование без водяного чиллера.

Что влияет на температуру шпинделя?

Температурный режим зависит от механической нагрузки, параметров частотного преобразователя, частоты вращения, температуры окружающего воздуха и чистоты охлаждающих элементов.

Можно ли работать на низких оборотах?

Допустимость длительной работы на низких оборотах определяется конструкцией охлаждения и паспортными ограничениями двигателя.

Если вентилятор связан с валом шпинделя, интенсивность обдува может уменьшаться при снижении оборотов. Поэтому работу на пониженной скорости необходимо согласовывать с паспортными характеристиками.

Как обслуживать воздушное охлаждение?

Необходимо регулярно удалять загрязнения с доступных охлаждающих поверхностей и контролировать отсутствие постороннего шума, вибрации и перегрева.

Цанговый патрон ER25 — выбор инструмента

В кратком описании LASERTOR для JBL 80-2,2-2,4 указан патрон ER25. Перед приобретением цанг необходимо подтвердить этот параметр по фактической комплектации шпинделя.

Цанговая система предназначена для зажима режущего инструмента с цилиндрическим хвостовиком.

Как подобрать цангу?

Выбор выполняют по типоразмеру установленного патрона и диаметру хвостовика фрезы.

Цанга должна соответствовать посадочной геометрии шпинделя, а зажимная гайка — конструкции используемой цанговой системы.

Почему важна точность цангового зажима?

Неправильный зажим может увеличивать биение инструмента, вызывать вибрацию, снижать качество обработки и ускорять износ подшипников.

Можно ли использовать ER20 или ER32?

Цанги ER20, ER25 и ER32 относятся к различным размерным системам. Их нельзя непосредственно устанавливать в шпиндельный носик другого типоразмера.

Перед подбором инструмента необходимо убедиться в фактическом исполнении JBL 80-2,2-2,4.

Подключение JBL 80-2,2-2,4 к частотному преобразователю

Высокоскоростной электрошпиндель необходимо использовать с совместимым частотным преобразователем, обеспечивающим требуемые электрические параметры двигателя.

В опубликованной карточке отсутствуют номинальные значения напряжения, тока и частоты. Поэтому схему подключения и настройки инвертора необходимо определять по паспорту поставляемого шпинделя.

Как подобрать частотный преобразователь?

При выборе инвертора учитываются следующие параметры:

• Подтверждённая номинальная мощность двигателя.
• Номинальный ток шпинделя.
• Требуемое выходное напряжение.
• Номинальная и максимальная частота питания двигателя.
• Число полюсов.
• Поддерживаемый способ управления электродвигателем.
• Необходимые интерфейсы для связи с системой ЧПУ.
• Условия охлаждения и эксплуатации оборудования.

Из-за противоречия между мощностью 2,2–2,4 кВт в таблице и 4,5 кВт в описании не следует выбирать частотный преобразователь до подтверждения паспортных характеристик.

Электрическое подключение шпинделя

Силовые выводы электродвигателя подключают к предусмотренным выходным контактам частотного преобразователя согласно схеме изготовителя.

Необходимо обеспечить защитное заземление, правильную прокладку кабеля и соблюдение требований электробезопасности.

Нельзя подключать шпиндель непосредственно к стандартной электросети без предусмотренного производителем частотного преобразователя.

Настройка частотного преобразователя

В настройках инвертора указывают паспортные параметры двигателя, а также допустимые ограничения скорости, время разгона, торможения и параметры защиты.

Неправильная настройка может привести к перегреву двигателя, повышенным вибрациям, нестабильному вращению и повреждению оборудования.

Проверка направления вращения

После подключения необходимо проверить направление вращения шпинделя по инструкции изготовителя, учитывая тип используемого режущего инструмента.

Первый запуск после установки

• Проверить правильность механического крепления.
• Проверить электрические соединения.
• Убедиться в наличии защитного заземления.
• Проверить исправность охлаждения.
• Установить подтверждённые паспортные параметры двигателя.
• Проверить отсутствие препятствий вращению.
• Выполнить запуск по регламенту изготовителя.
• Проконтролировать шум и вибрацию.
• Проверить температуру корпуса и сообщения об ошибках инвертора.

Электрическое подключение и пусконаладку должен выполнять квалифицированный специалист.

Установка шпинделя JBL 80-2,2-2,4 на фрезерный станок

Проверка диаметра корпуса

В таблице характеристик LASERTOR указан диаметр 125 мм, тогда как в обозначении модели присутствует индекс 80. Без монтажного чертежа невозможно достоверно установить, относится ли индекс к размеру корпуса.

Перед приобретением крепёжного кронштейна необходимо запросить подтверждение фактического посадочного диаметра.

Проверка монтажной длины

В опубликованной карточке не указана габаритная длина. Для замены существующего шпинделя следует сравнить полные размеры корпуса, вылет шпиндельного носика и расположение электрического разъёма.

Крепление на оси Z

Кронштейн должен обеспечивать жёсткую фиксацию и выдерживать массу шпинделя и возникающие при обработке нагрузки.

Необходимо проверить грузоподъёмность оси Z, расположение направляющих и доступный ход инструмента.

Выравнивание шпинделя

После монтажа необходимо проверить положение оси инструмента относительно поверхности рабочего стола.

Перекос шпиндельного узла может вызывать неравномерную обработку и повышенную нагрузку на фрезу.

Сравнение JBL 80-2,2-2,4 с другими шпинделями LASERTOR

JBL 80-2,2-2,4 и GDZ-23 2,2 кВт

Для сравнения можно рассмотреть шпиндель GDZ-23 мощностью 2,2 кВт.

Оба товара относятся к близкому мощностному классу по обозначениям, однако для определения взаимозаменяемости необходимо сравнить тип охлаждения, цанговый патрон, размеры крепления и электрические характеристики.

JBL 80-2,2-2,4 и JGD-80A 1,5 кВт

В ассортименте LASERTOR представлен шпиндель JGD-80A мощностью 1,5 кВт.

Модель JGD-80A относится к меньшему классу мощности. При выборе необходимо оценить фактическую технологическую нагрузку, монтажные размеры и совместимость частотного преобразователя.

JBL 80-2,2-2,4 и SDK80/24ZR

Для компактных систем можно рассмотреть шпиндель SDK80/24ZR.

Для SDK80/24ZR заявлены мощность 1,5 кВт, скорость 24 000 об/мин, водяное охлаждение и цанговая система ER16. При сравнении необходимо учитывать различия в конструкции охлаждения и параметрах двигателя.

JBL 80-2,2-2,4 и SDK GDZ120X103-4.5

Для оборудования другого мощностного класса представлен шпиндель SDK GDZ120X103-4.5.

Модели не следует рассматривать как прямые аналоги без сравнения полной заводской спецификации.

Как выбрать шпиндель для фрезерного станка ЧПУ?

Мощность и крутящий момент

При выборе шпинделя следует учитывать не только номинальную мощность, но и доступный момент на рабочих оборотах. Особенно это важно при использовании фрез большого диаметра и значительной глубины обработки.

Скорость вращения

Требуемую скорость определяют по обрабатываемому материалу, диаметру фрезы, числу режущих кромок и рекомендуемым параметрам инструмента.

Система охлаждения

Воздушное охлаждение не требует водяного контура, но нуждается в достаточной вентиляции. Для водоохлаждаемых моделей необходимо обеспечить циркуляцию жидкости и отвод тепла.

Цанговый патрон

Выбор системы ER11, ER16, ER20, ER25 или ER32 зависит от конструкции шпинделя и размеров применяемого режущего инструмента.

Монтажные размеры

Необходимо проверить диаметр и длину корпуса, расположение шпиндельного носика, массу и совместимость с существующим креплением оси Z.

Электрическая совместимость

Параметры шпинделя должны соответствовать возможностям установленного или приобретаемого частотного преобразователя.

Возможные неисправности шпинделя JBL 80-2,2-2,4

Шпиндель не запускается

Необходимо проверить питание частотного преобразователя, разрешение запуска, кабель подключения и сообщения об ошибках.

Повышенный нагрев корпуса

Причинами могут быть перегрузка, недостаточное охлаждение, загрязнение вентиляционных элементов, неправильная настройка инвертора или неисправность подшипников.

Сильная вибрация при вращении

Следует проверить состояние инструмента, цанги, гайки, крепёжного кронштейна и подшипникового узла.

Посторонний шум

Необычный гул, скрежет или стук может свидетельствовать о нарушении работы подшипников, повреждении инструмента или неправильном креплении.

Некачественная обработка поверхности

Возможные причины — изношенная фреза, увеличенное биение, неправильная подача, недостаточная жёсткость станка или вибрации.

Инвертор выдаёт ошибку

Необходимо определить код ошибки и выполнить проверку по руководству частотного преобразователя.

Обслуживание шпинделя JBL 80-2,2-2,4

• Регулярно проверять состояние крепления шпинделя.
• Контролировать отсутствие повышенной вибрации.
• Следить за температурой корпуса.
• Очищать доступные охлаждающие поверхности.
• Проверять состояние цангового патрона.
• Очищать зажимную гайку и посадочные поверхности.
• Использовать исправные режущие инструменты.
• Контролировать состояние электрических соединений.
• Проверять защитное заземление.
• Соблюдать допустимые обороты шпинделя и инструмента.
• Не допускать перегрузки двигателя.
• Не использовать оборудование при появлении постороннего шума или сильной вибрации.
• Соблюдать заводской порядок обслуживания подшипников.

Самостоятельная разборка высокоскоростного шпиндельного узла без соответствующей квалификации и оборудования может привести к нарушению балансировки и повреждению подшипников.

Часто задаваемые вопросы о шпинделе JBL 80-2,2-2,4

Что такое JBL 80-2,2-2,4?

Это высокоскоростной электрошпиндель для совместимых фрезерных станков ЧПУ.

Какая мощность у JBL 80-2,2-2,4?

В таблице LASERTOR указано 2,2–2,4 кВт, а в описании — 4,5 кВт. Необходимо проверить мощность поставляемого изделия по заводскому шильдику.

Какая скорость вращения?

В технической таблице указано 23 000 об/мин, а в описании — 24 000 об/мин. Точное значение требует подтверждения.

Какой тип охлаждения используется?

В опубликованном описании указано воздушное охлаждение.

Нужен ли водяной чиллер?

Для заявленного исполнения с воздушным охлаждением водяной чиллер не требуется.

Какой цанговый патрон установлен?

В описании LASERTOR указан ER25. Перед покупкой цанг рекомендуется подтвердить комплектацию.

Какой диаметр шпинделя?

В таблице указан диаметр 125 мм. Поскольку модель имеет индекс 80, необходимо запросить монтажный чертёж и проверить фактический посадочный размер.

Какая длина корпуса?

Габаритная длина не указана в опубликованной технической таблице и требует уточнения.

Какое напряжение питания?

Напряжение следует определять по заводскому шильдику конкретного исполнения.

Какой номинальный ток?

Ток необходимо уточнить по заводскому паспорту.

Какой инвертор подходит?

Частотный преобразователь должен соответствовать фактическим номинальным напряжению, току, мощности и частоте двигателя.

Можно ли подключить шпиндель напрямую к розетке?

Нет. Высокочастотному электрошпинделю необходим предусмотренный производителем преобразователь питания.

Можно ли использовать шпиндель для обработки древесины?

Да, при соблюдении допустимых режимов резания и условий эксплуатации оборудования.

Подходит ли JBL 80-2,2-2,4 для МДФ?

Модель может применяться для фрезерования МДФ на совместимом станке с системой удаления технологической пыли.

Можно ли фрезеровать фанеру?

Да, при правильном выборе инструмента, скорости вращения, подачи и глубины обработки.

Можно ли обрабатывать пластик?

Да, если режимы фрезерования соответствуют свойствам конкретного полимерного материала.

Подходит ли шпиндель для акрила?

Может использоваться для обработки акрила при правильно подобранном режущем инструменте и режиме удаления стружки.

Можно ли фрезеровать алюминий?

Возможность определяется характеристиками шпинделя, жёсткостью станка, инструментом и допустимыми технологическими нагрузками.

Можно ли фрезеровать сталь?

Пригодность для обработки стали не подтверждена опубликованными паспортными данными. Для такой задачи следует оценивать специализированное металлообрабатывающее оборудование.

Почему шпиндель перегревается?

Причинами могут быть перегрузка, загрязнение охлаждения, неправильные настройки частотного преобразователя или неисправность подшипников.

Почему возникает вибрация?

Следует проверить инструмент, цангу, гайку, крепление корпуса и состояние подшипников.

Можно ли заменить JBL 80-2,2-2,4 на GDZ-23 2,2 кВт?

Только после сравнения монтажных размеров, электрических характеристик, типа охлаждения и системы крепления инструмента.

Какой код товара LASERTOR?

10151.

Какая цена шпинделя JBL 80-2,2-2,4?

На сайте LASERTOR указана розничная цена 43 500 рублей и цена при заказе 42 800 рублей за штуку. Актуальные условия следует уточнить.

Где купить шпиндель JBL 80-2,2-2,4?

В интернет-магазине LASERTOR с возможностью оформления заказа, самовывоза в Санкт-Петербурге и доставки по России.

Купить шпиндель JBL 80-2,2-2,4 в LASERTOR

В интернет-магазине LASERTOR можно купить шпиндель JBL 80-2,2-2,4 для ремонта, модернизации и обслуживания совместимых фрезерных станков с числовым программным управлением.

Модель относится к высокоскоростным электрошпинделям. В опубликованном описании указаны воздушное охлаждение и цанговая система ER25, а в технической таблице — мощность 2,2–2,4 кВт и скорость вращения 23 000 об/мин.

Перед покупкой рекомендуется подтвердить мощность, посадочный диаметр, скорость вращения, электрические параметры и фактическую комплектацию.

Цена шпинделя JBL 80-2,2-2,4

• Розничная цена — 43 500 руб./шт.
• Цена при заказе — 42 800 руб./шт.

Цены приведены по опубликованной карточке LASERTOR и могут изменяться. Наличие и условия поставки уточняются при оформлении заказа.

Подбор аналогов шпинделя

Если требуется сравнить шпиндели близкого мощностного класса, рассмотрите GDZ-23 2,2 кВт.

Для станков с меньшей мощностью двигателя в ассортименте представлен JGD-80A 1,5 кВт.

Также можно сравнить характеристики SDK80/24ZR и SDK GDZ120X103-4.5.

Сопутствующие комплектующие

Для удаления стружки и пыли при фрезеровании можно рассмотреть систему удаления стружки JET DC-1100CK.

Для организации управления станком в ассортименте представлен контроллер NcStudio PCIMC-53C. Он относится к системе управления ЧПУ и не заменяет частотный преобразователь шпинделя.

При модернизации оборудования полезно изучить комплектующие для фрезерных станков и подобрать дополнительные элементы под конкретную конструкцию.

Самовывоз и доставка

Самовывоз доступен в Санкт-Петербурге по адресу: проспект Девятого Января, дом 57, после предварительного оформления и оплаты заказа.

Доставка по России осуществляется транспортными компаниями. Стоимость рассчитывается по тарифам перевозчика с учётом региона, габаритов и массы груза.

Гарантия и обслуживание

Срок гарантии определяется производителем и документами поставки. В общих условиях LASERTOR указана гарантия на оборудование 12 месяцев, на отдельные виды оборудования — до 36 месяцев.

Конкретный срок гарантии на JBL 80-2,2-2,4 необходимо уточнить при заказе.

Что проверить перед покупкой JBL 80-2,2-2,4?

• Полную маркировку JBL 80-2,2-2,4.
• Фактическую номинальную мощность двигателя.
• Скорость вращения по заводскому шильдику.
• Тип воздушного охлаждения.
• Цанговый патрон ER25.
• Фактический диаметр корпуса.
• Полную габаритную длину.
• Массу шпинделя.
• Номинальное напряжение и ток.
• Рабочую частоту электродвигателя.
• Совместимость с частотным преобразователем.
• Посадочные размеры крепления.
• Допустимую нагрузку на ось Z.
• Комплектацию поставки.

Контакты LASERTOR

Телефон: +7 (812) 309-93-32.

Электронная почта: info@lasertor.ru.

Шпиндель JBL 80-2,2-2,4 — высокоскоростной электрошпиндель для фрезерных станков ЧПУ. Воздушное охлаждение по описанию LASERTOR, цанговый патрон ER25, мощностной класс 2,2–2,4 кВт по технической таблице. Купить с подбором комплектующих и доставкой по России.
