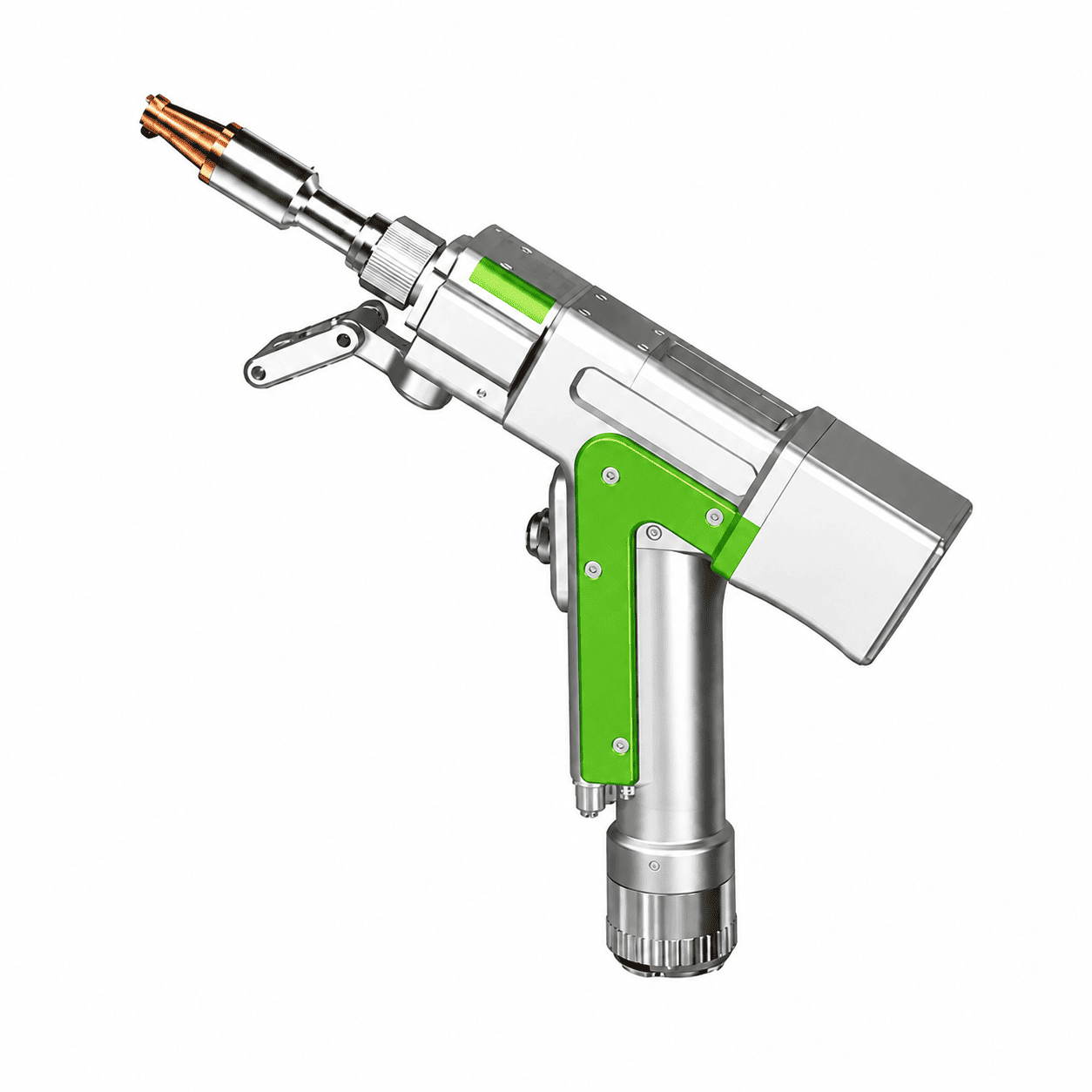

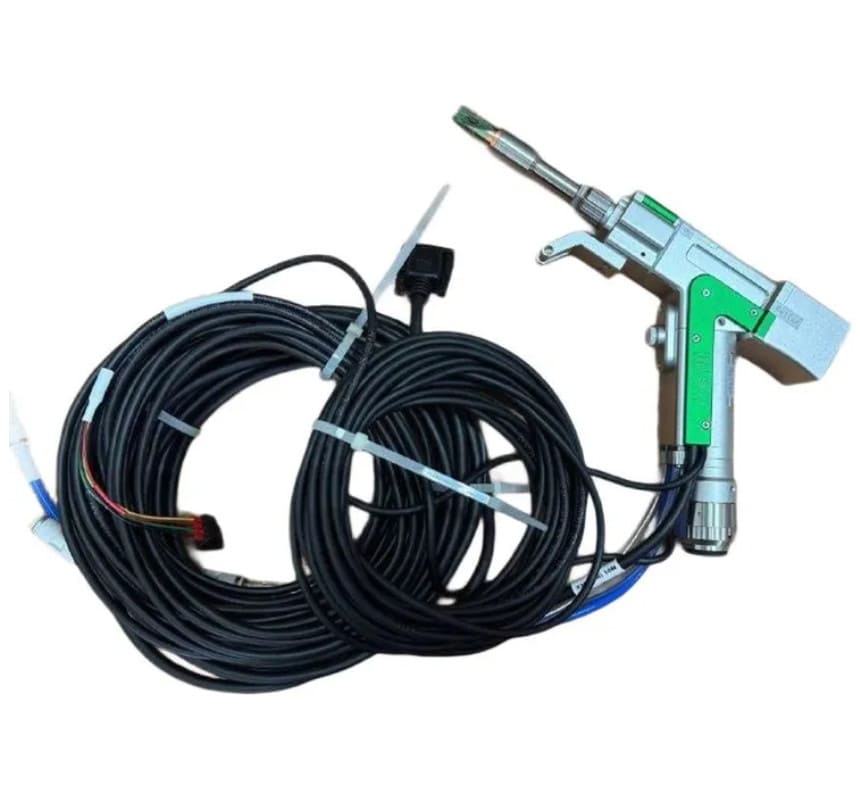

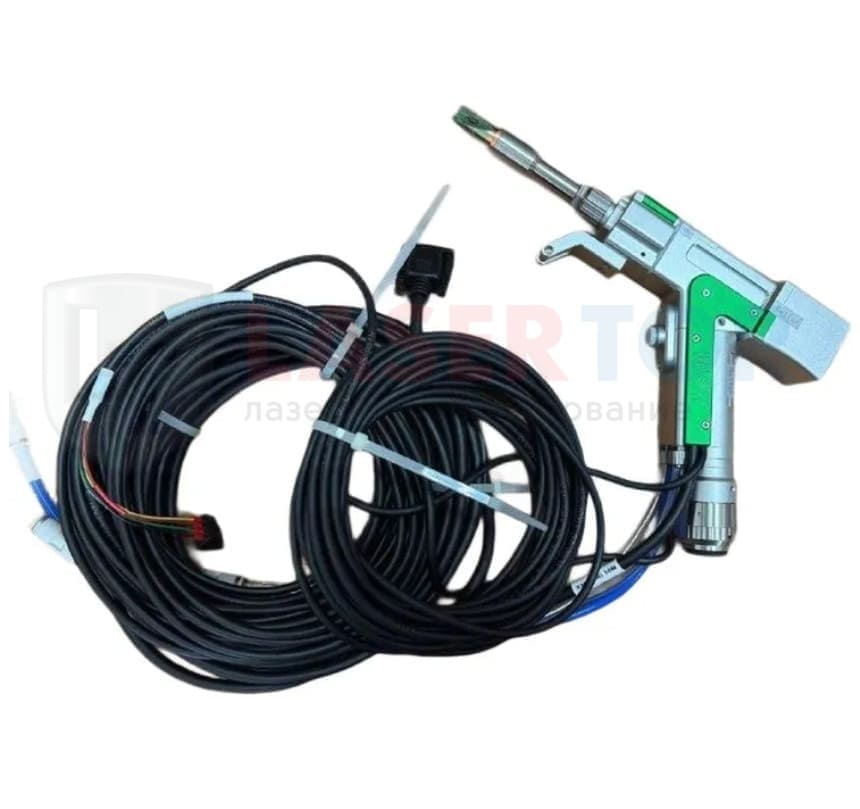

Пистолет лазерной сварки Relfar
Relfar FWH20-S20A — многофункциональная ручная лазерная головка, предназначенная для сварки, резки и очистки металлических поверхностей. Модель объединяет сразу 4 рабочих режима в одном пистолете, благодаря чему может использоваться как основной инструмент в составе ручного волоконного лазерного комплекса.
Оборудование позволяет выполнять:лазерную сварку металла; локальную лазерную резку; удаление ржавчины, оксидов и загрязнений; очистку сварных соединений после сварки.
Такой функционал делает FWH20-S20A удобным решением для предприятий, которым необходимо выполнять несколько операций на одном рабочем месте без установки отдельных лазерных систем.
|
|
|
Четыре технологии в одном пистолете
- Главное отличие Relfar FWH20-S20A от обычной сварочной головки — расширенный набор функций.
- Оператор может использовать один инструмент для подготовки поверхности, формирования сварного соединения, локальной подрезки металла и последующей очистки шва.
- Это особенно удобно при мелкосерийном производстве, ремонте, изготовлении металлоконструкций и работе с нестандартными изделиями.
|

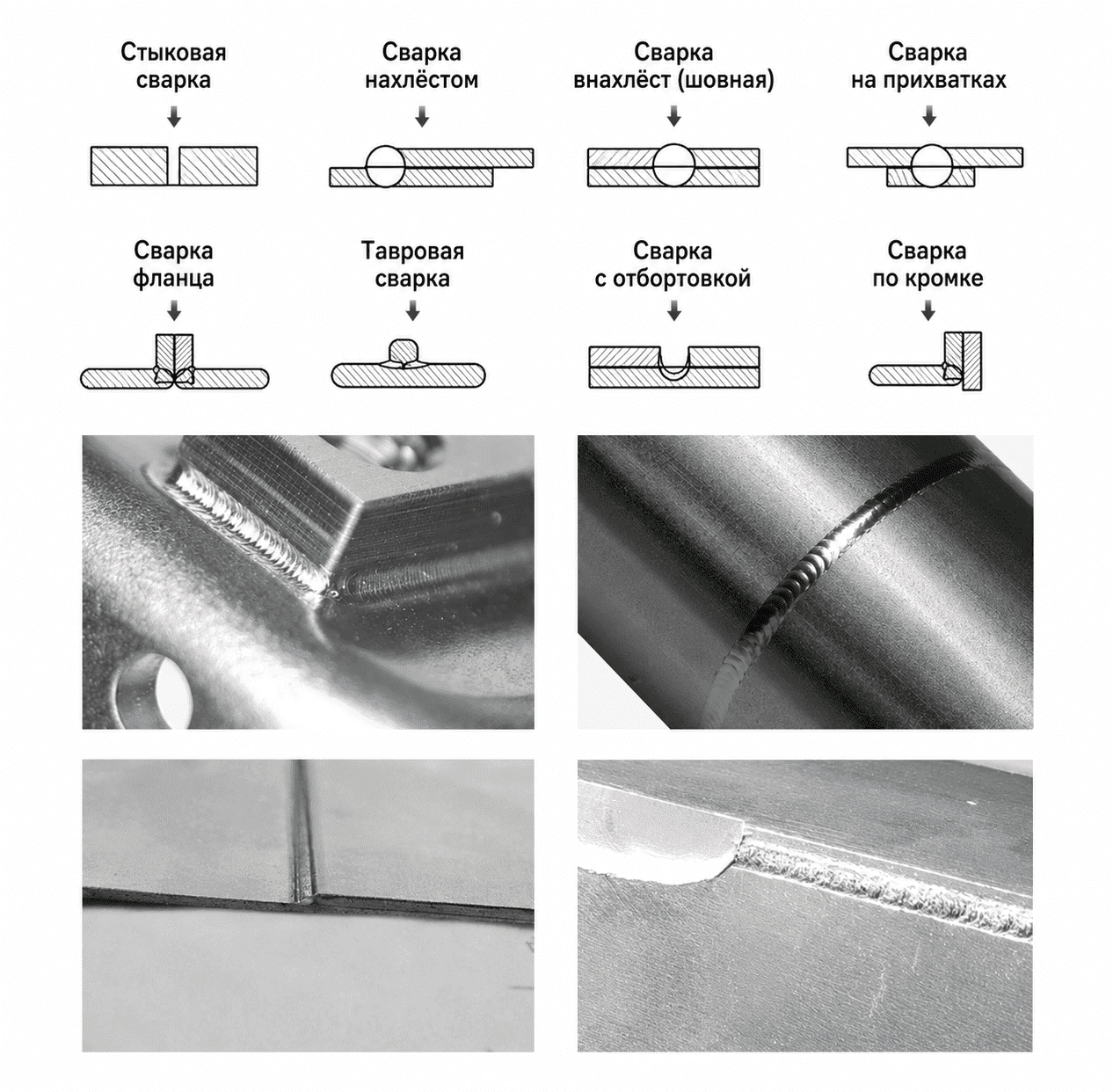

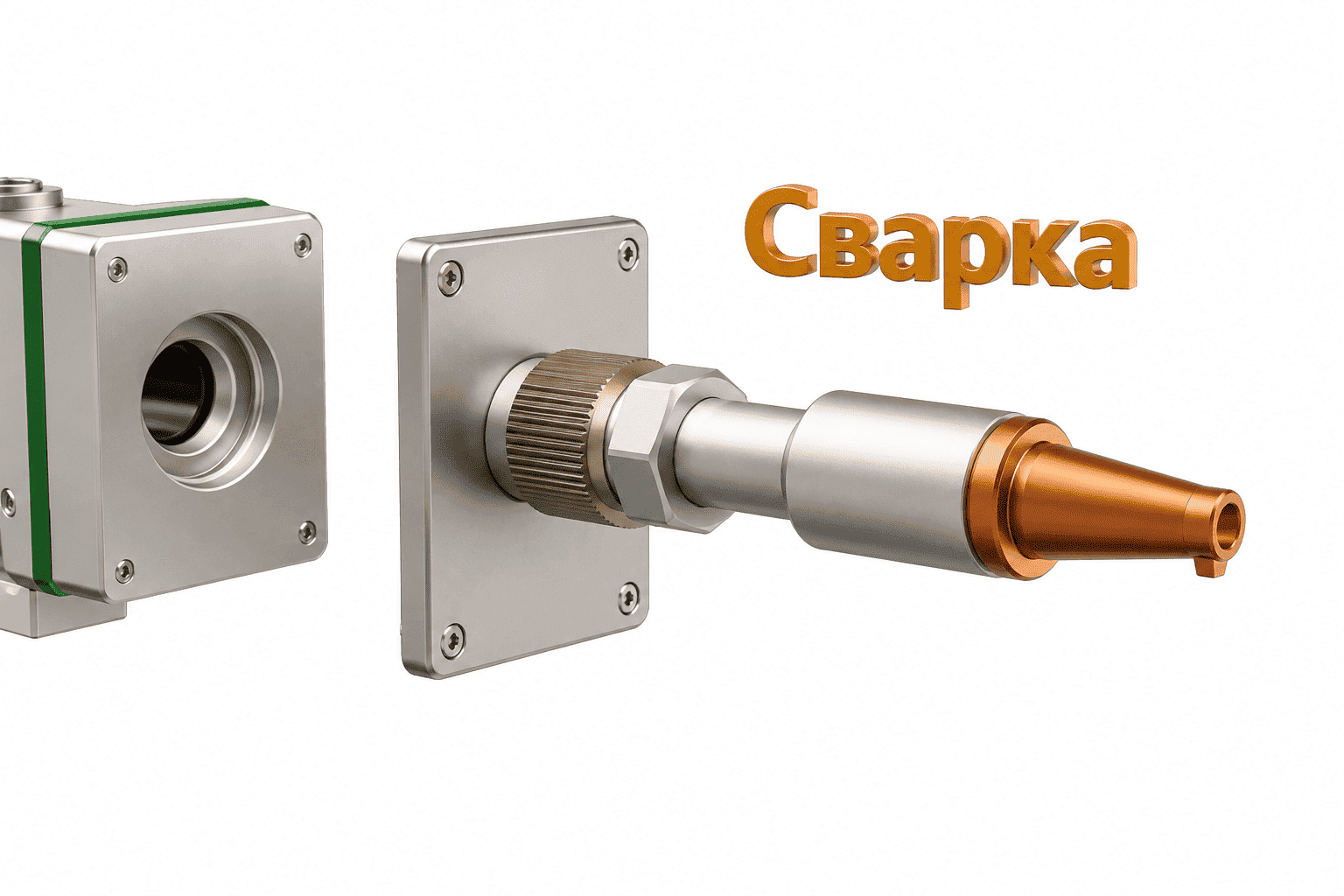

Лазерная сварка металлов
Основное назначение Relfar FWH20-S20A — ручная лазерная сварка.
Сфокусированный лазерный луч обеспечивает локальный нагрев соединяемых деталей и позволяет получать аккуратный, узкий сварной шов с относительно небольшой зоной термического воздействия.
Пистолет может применяться для обработки:Фактическая толщина свариваемого материала зависит прежде всего от мощности лазерного источника, типа металла, конструкции соединения и используемых технологических параметров.
Для соединений с зазором может применяться система подачи присадочной проволоки.
|
|

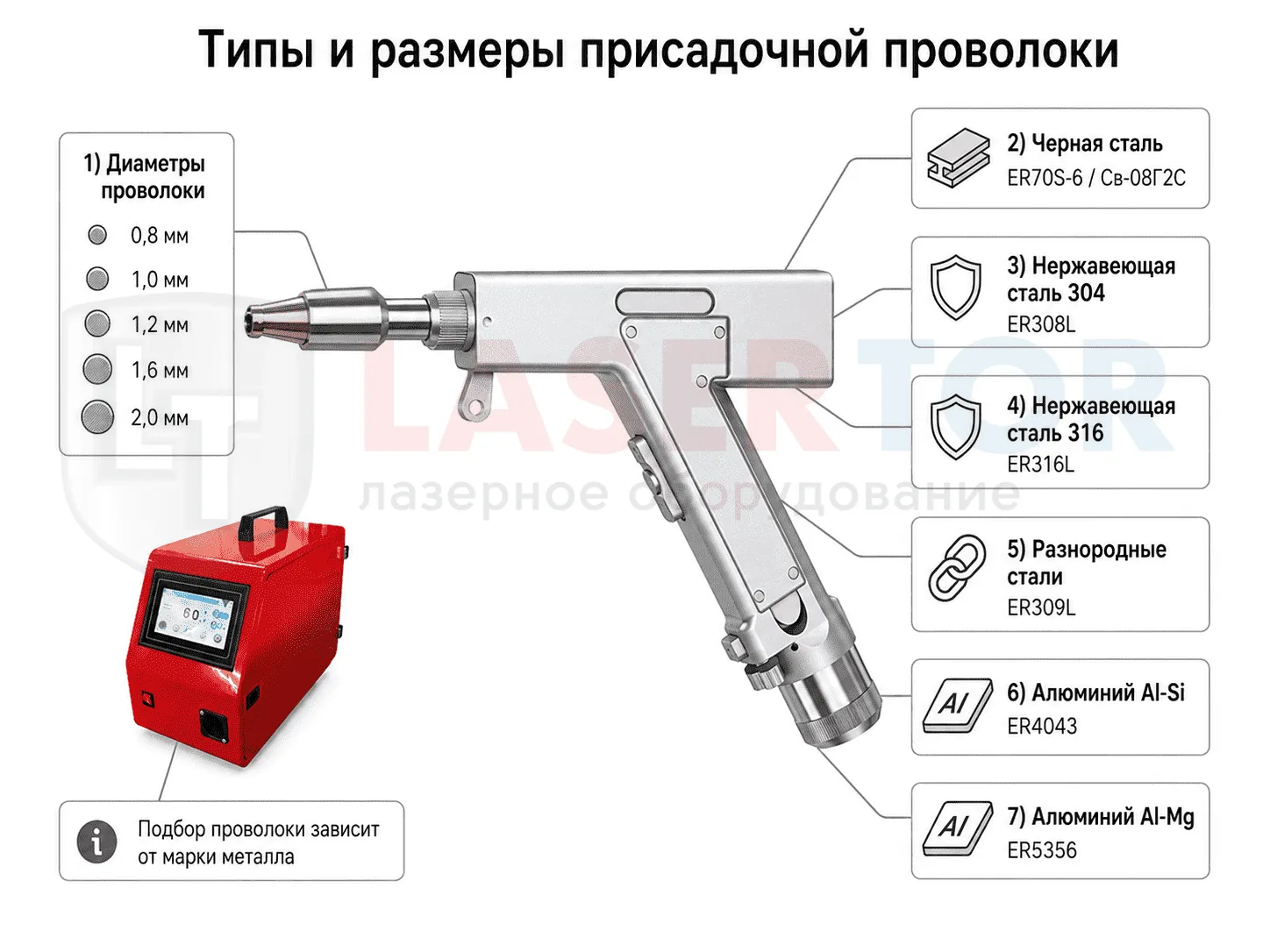

| Работа с присадочной проволокой
При ручной лазерной сварке проволока используется для заполнения зазоров и формирования сварного соединения необходимого объема.
В зависимости от материала изделия могут использоваться разные типы присадочной проволоки:нержавеющая; стальная; алюминиевая; медная; никелевая; специальные сплавы.
Использование фидера особенно актуально при сварке деталей, которые невозможно установить вплотную друг к другу.
|
Лазерная резка
Дополнительная функция FWH20-S20A — ручная лазерная резка.
Этот режим подходит для вспомогательных производственных операций, когда необходимо быстро выполнить:
Ручной лазерный пистолет не предназначен для замены координатного станка раскроя, однако режим резки значительно расширяет возможности сварочного комплекса.
Для небольших ремонтных и производственных операций оператору не требуется использовать отдельное оборудование.
|
|
| Лазерная очистка поверхности
FWH20-S20A может использоваться для очистки металлических деталей лазерным излучением.
Режим позволяет удалять поверхностные загрязнения без применения металлических щеток и абразивных инструментов.
В зависимости от настроек оборудования возможна очистка от:ржавчины; оксидной пленки; окалины; нагара; технологических загрязнений; отдельных видов покрытий; следов термического воздействия.
Одно из основных применений такого режима — подготовка металла непосредственно перед сваркой.
Поверхность можно сначала обработать лазером, а затем тем же пистолетом выполнить сварное соединение.
|
Очистка сварного шва
После завершения сварки оборудование может использоваться для обработки самого сварного соединения и прилегающей зоны.
Лазерная очистка помогает удалить:Особенно востребована эта функция при работе с нержавеющей сталью, металлическими корпусами, трубами, резервуарами и декоративными металлоконструкциями.
Таким образом, весь технологический цикл может выполняться одним инструментом:
очистка поверхности → сварка → обработка сварного шва.
|
|
| Сканирующая система
- Внутри головки используется сканирующий механизм, отвечающий за перемещение лазерного луча.
- Именно сканирование позволяет формировать рабочую траекторию луча и использовать один пистолет в нескольких технологических режимах.
- Настройки системы подбираются в зависимости от выполняемой операции, материала и требуемого результата.
- Для сварки выбирается один режим движения луча, для очистки — другой.
Это позволяет адаптировать один инструмент под разные производственные задачи.
|

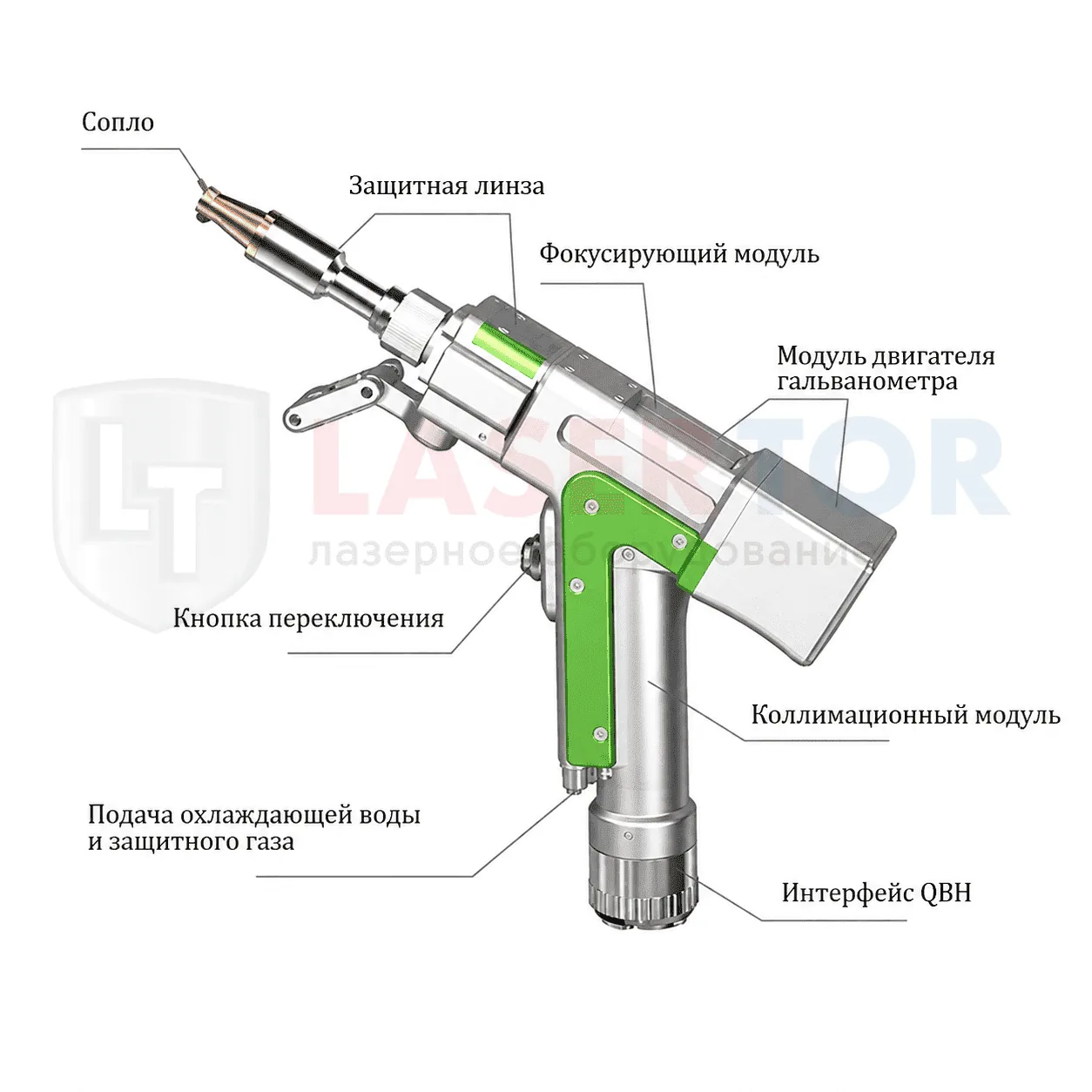

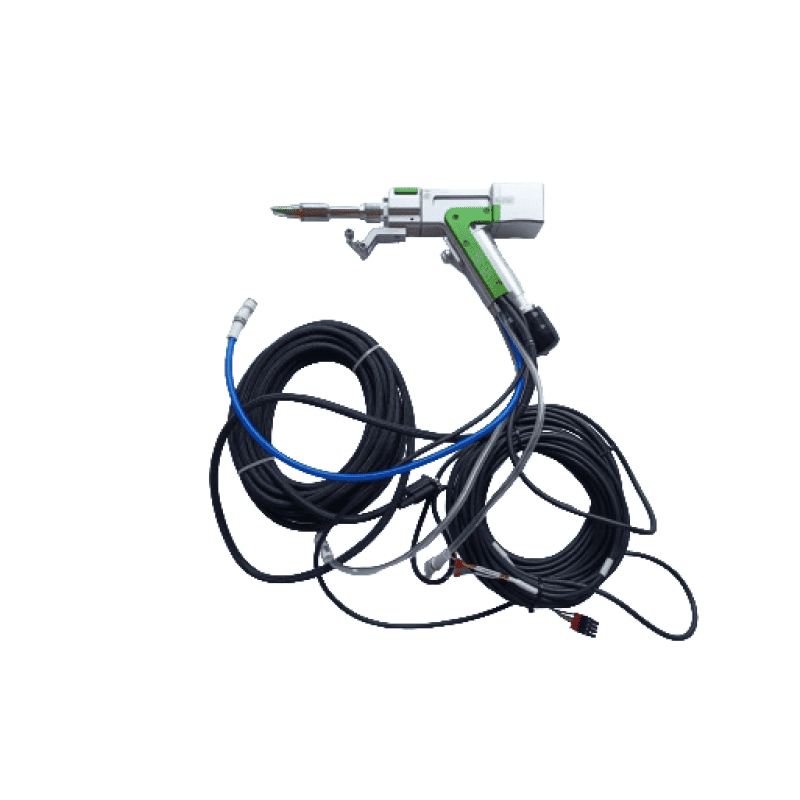

Оптическая система FWH20-S20A
Лазерное излучение поступает в головку по оптоволоконному кабелю через соединение QBH.
Далее луч проходит через внутреннюю оптическую систему, в состав которой входят коллимирующие, фокусирующие и защитные элементы.

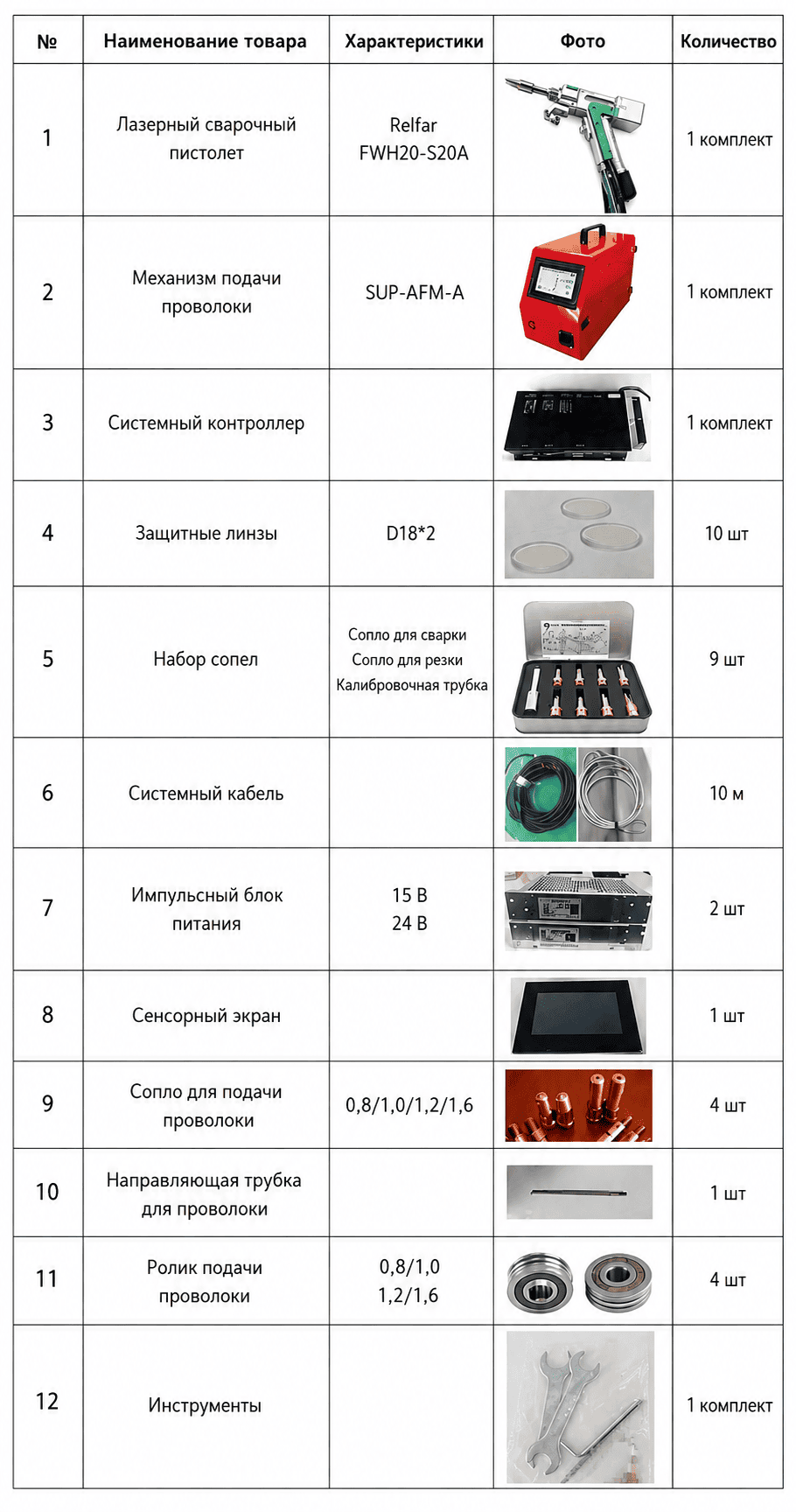

В комплектации могут использоваться:защитное стекло; коллимирующая линза; фокусирующая линза; сканирующее зеркало; сменные сопла.

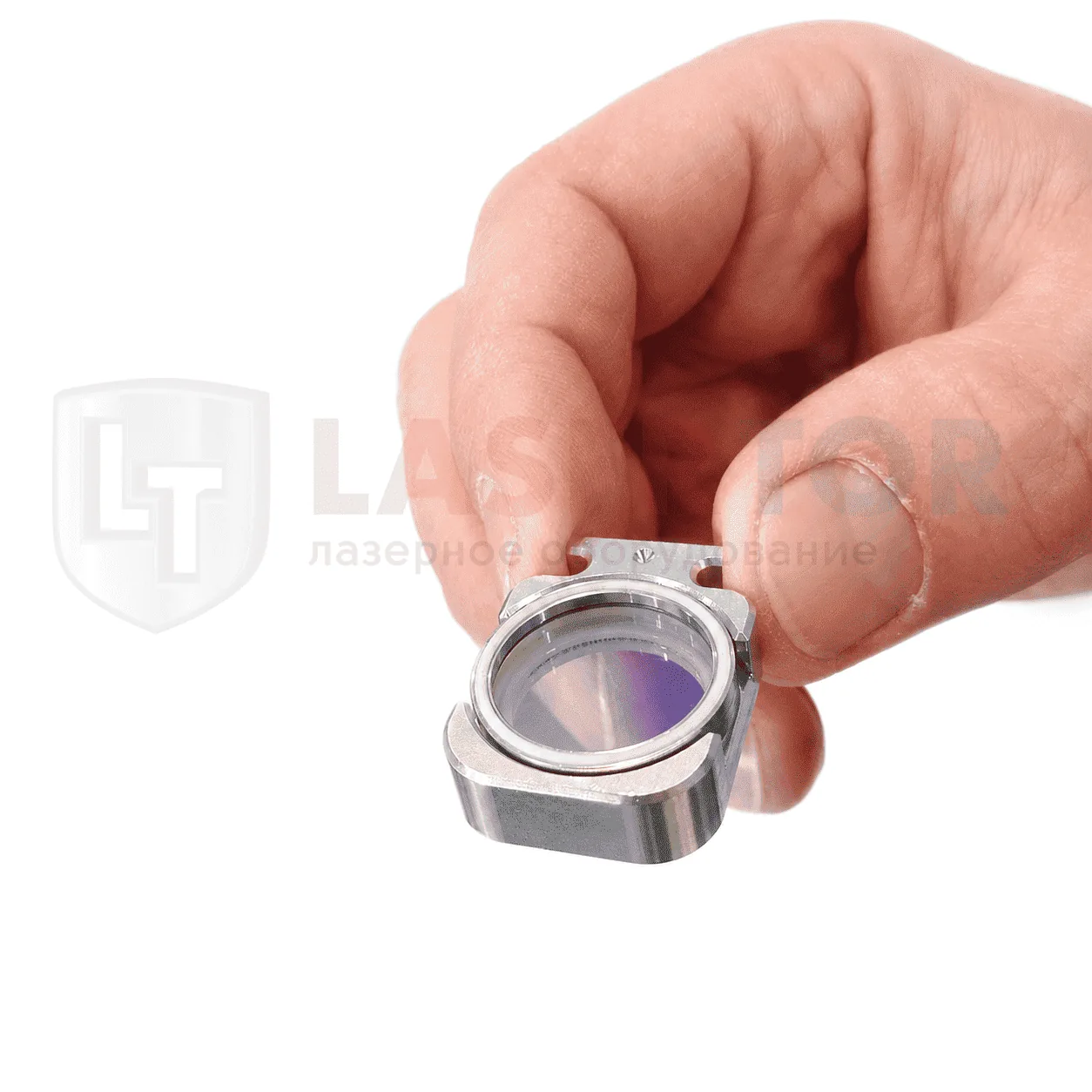

Защитное стекло является расходным элементом и препятствует попаданию загрязнений на более дорогие компоненты оптической системы.
|
|
| Водяное охлаждение
При работе с мощным волоконным лазерным источником элементы головки нагреваются.
Поэтому Relfar FWH20-S20A использует водяное охлаждение.
Охлаждающая жидкость циркулирует внутри системы и отводит лишнее тепло от оптических компонентов.
Правильно подобранный чиллер помогает:стабилизировать температуру; уменьшить тепловую нагрузку; поддерживать стабильную работу оптики; увеличить ресурс компонентов.
Особенно важно контролировать температуру при продолжительной работе лазерного оборудования на высокой мощности.
|

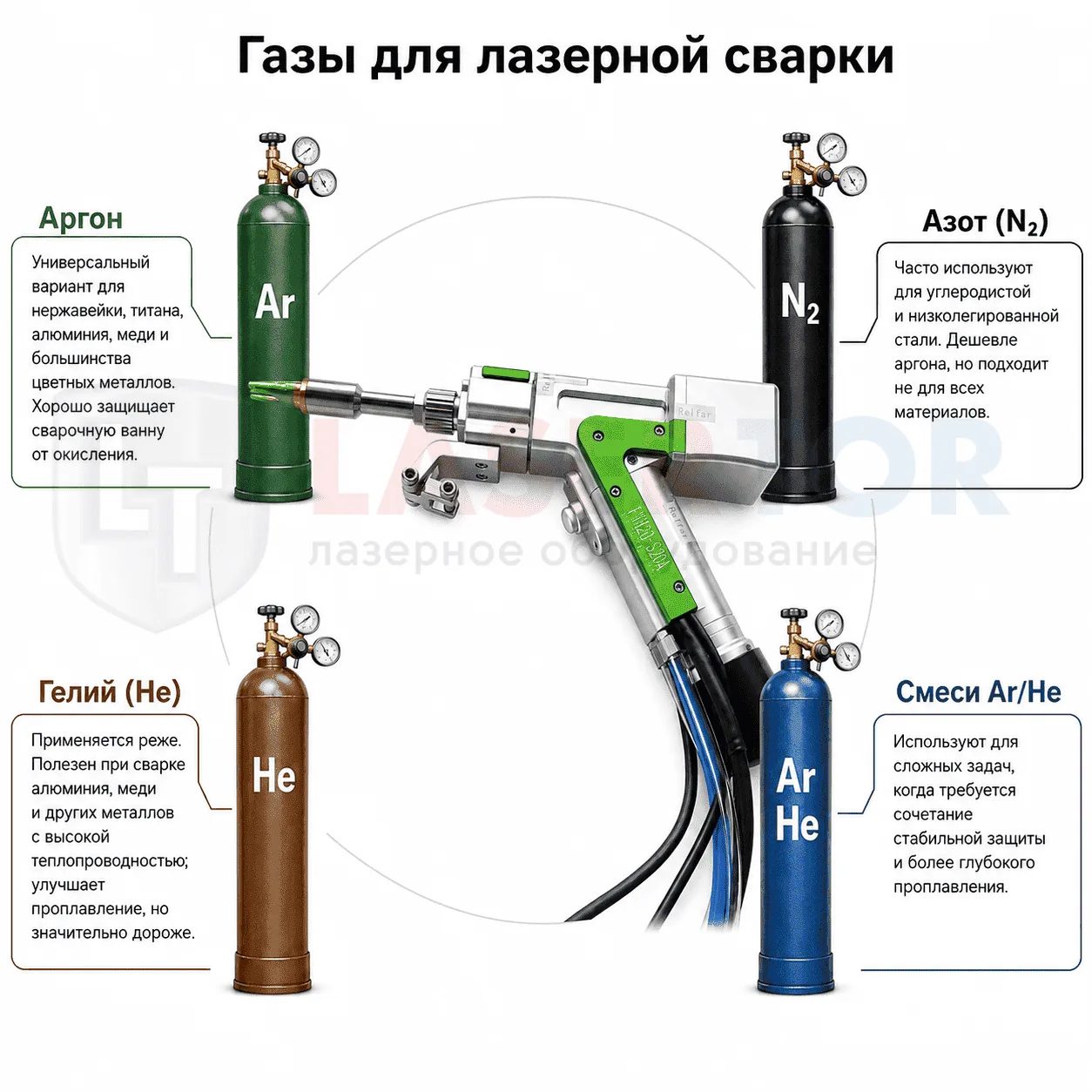

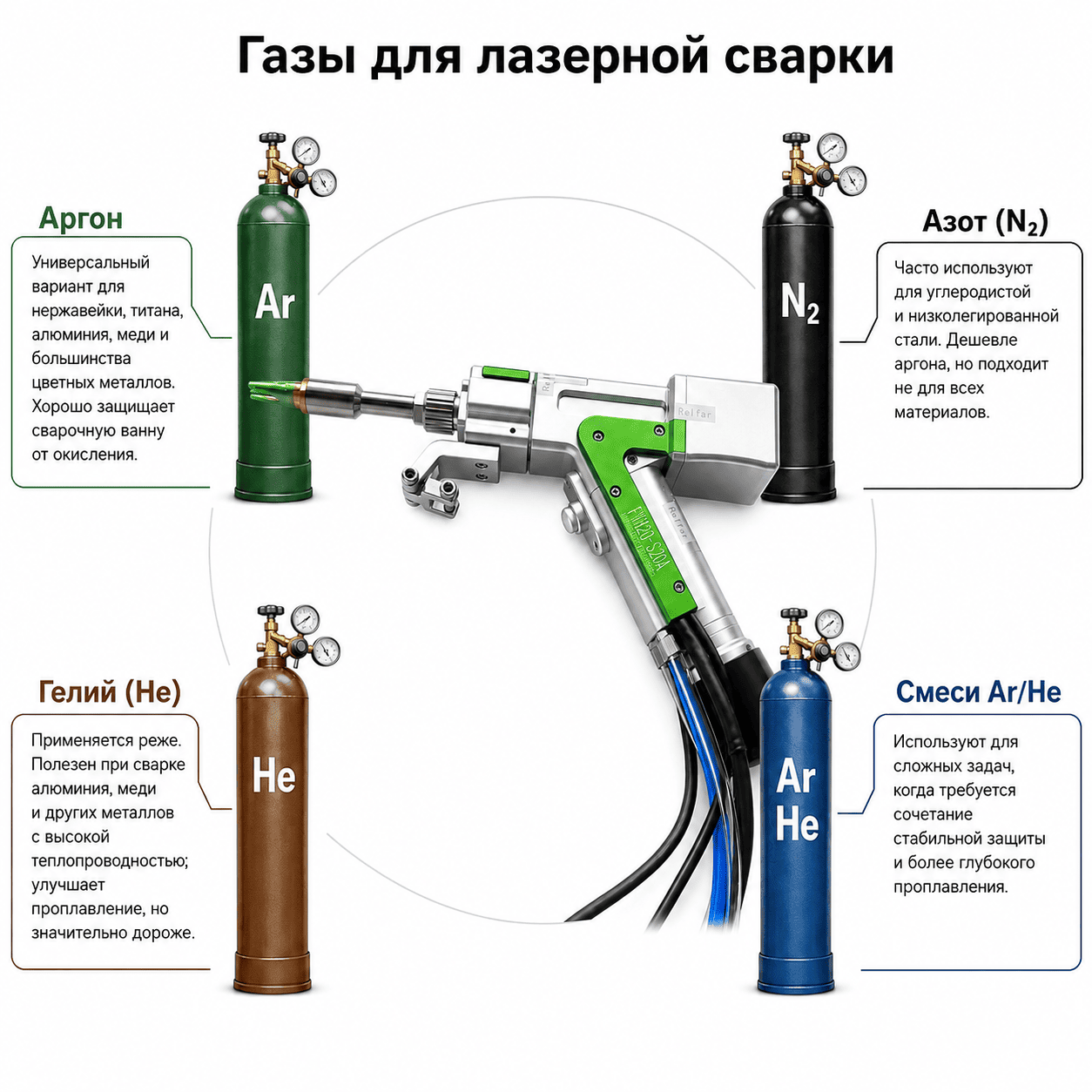

Защитный газ при сварке
При лазерной сварке в рабочую зону подается защитный газ.
Он используется для защиты сварочной ванны от контакта с окружающим
воздухом и помогает уменьшить образование оксидов.
В зависимости от обрабатываемого металла могут применяться:- аргон;
- азот;
- гелий;
- газовые смеси;
- в отдельных технологических операциях — подготовленный сжатый воздух.
Выбор газа зависит от материала, требований к качеству
соединения и установленного режима сварки.
|
|
| Для каких производств подходит FWH20-S20A
Многофункциональный лазерный пистолет может применяться практически на любом предприятии, где выполняется обработка металлических изделий.
Основные области использования:производство металлоконструкций; изготовление металлической мебели; производство корпусов; сварка труб; изготовление резервуаров; обработка листового металла; производство изделий из нержавейки; ремонт металлоконструкций; машиностроение; автомобильный ремонт; изготовление рекламных конструкций; мелкосерийное производство; сборочные участки.
Особенно выгоден формат 4 в 1 для производств, где сварка постоянно сочетается с зачисткой поверхности и обработкой готового шва.
|
Преимущества Relfar FWH20-S20A
Использование многофункциональной головки позволяет сократить количество отдельных инструментов на рабочем месте.
Основные преимущества модели:четыре режима обработки в одном корпусе; возможность сварки разных металлов; функция лазерной очистки; режим обработки сварного шва; возможность локальной резки; поддержка подачи сварочной проволоки; стандартный интерфейс QBH; водяное охлаждение; компактная ручная конструкция; возможность интеграции в существующие лазерные комплексы; снижение количества вспомогательного оборудования; быстрый переход между технологическими операциями.
|
|

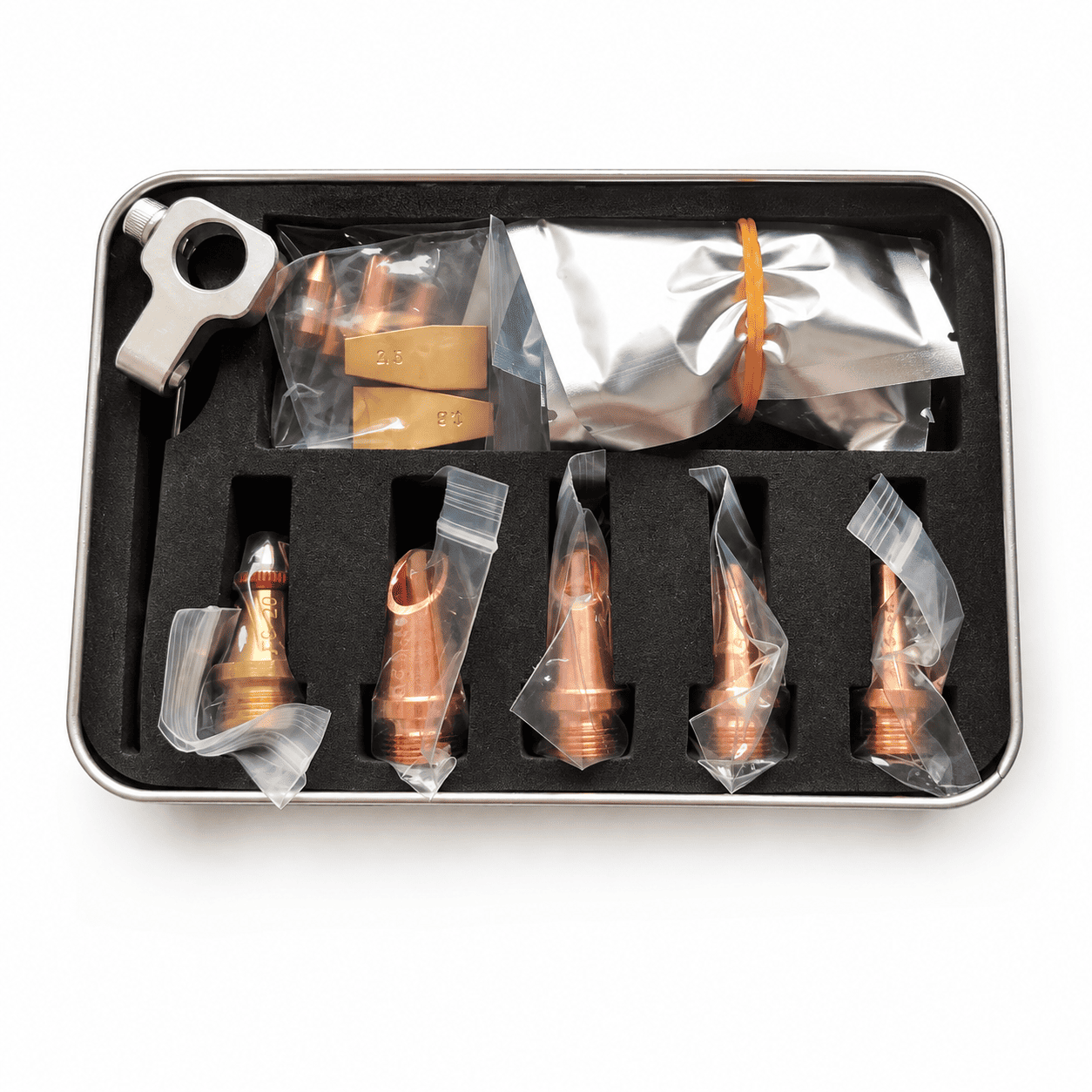

| Расходные материалы
Несмотря на то что лазерная сварка требует значительно меньше расходных материалов по сравнению со многими традиционными технологиями, полностью без обслуживания система работать не может.
Основные элементы, которые необходимо контролировать:защитные стекла; сопла; состояние оптики; охлаждающую жидкость; состояние газовой линии; чистоту QBH-разъема.
Защитное стекло необходимо менять при появлении загрязнений, точек перегрева или повреждений.
Своевременная замена недорогого защитного элемента помогает предотвратить повреждение фокусирующей оптики.
|
Использование для модернизации оборудования
Relfar FWH20-S20A можно использовать не только при сборке нового лазерного комплекса, но и при модернизации уже эксплуатируемой системы.
Перед установкой необходимо проверить совместимость:
Нельзя ориентироваться только на мощность источника. Для корректной работы важна совместимость всей системы.
|
|
| Почему формат 4 в 1 выгоден
Обычная организация рабочего места может предусматривать отдельные устройства для очистки, сварки и механической обработки шва.
Использование FWH20-S20A позволяет объединить несколько операций.
Например, оператор может:удалить ржавчину в зоне соединения; выполнить сварку; зачистить сварной шов; при необходимости сделать локальный рез.
За счет этого сокращается количество перемещений между рабочими зонами и уменьшается время вспомогательных операций.
|
Купить Relfar FWH20-S20A

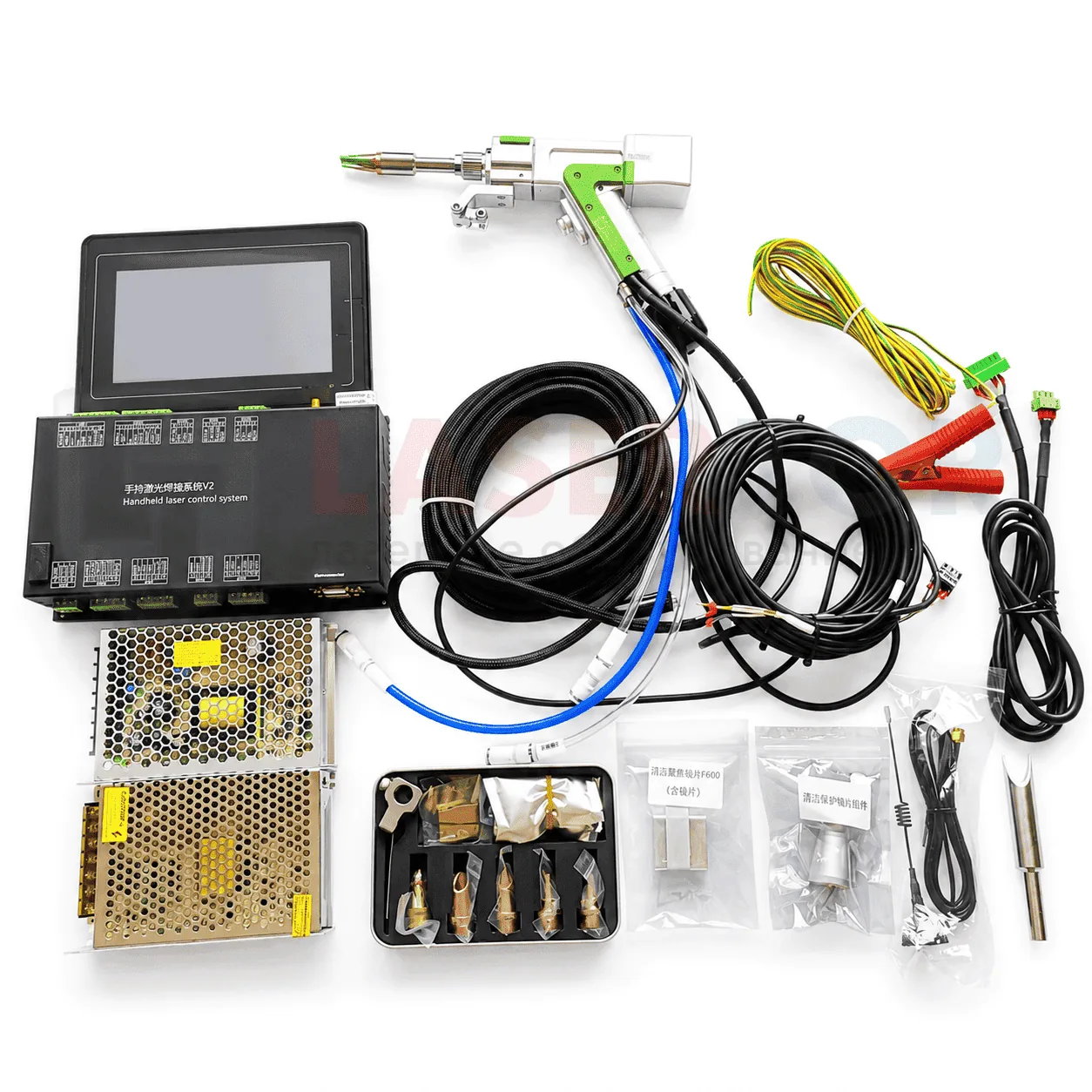

Компания LASERTOR предлагает лазерный пистолет Relfar FWH20-S20A 4 в 1 для комплектации, ремонта и модернизации ручных волоконных лазерных установок.
Перед заказом рекомендуется сообщить специалисту:модель лазерного источника; мощность лазера; модель существующей сварочной головки; тип контроллера; модель чиллера; наличие системы подачи проволоки; требуемые технологические режимы.
Это позволит проверить совместимость компонентов и подобрать оптимальную комплектацию.
Relfar FWH20-S20A — универсальный лазерный пистолет для сварки, резки, очистки металла и обработки сварных швов, позволяющий расширить функциональность ручного лазерного комплекса без установки нескольких отдельных рабочих головок.
- Если вам требуется больше функций, обратите внимание на Relfar FWH30-DS10E 5 в 1 — более функциональную сварочную головку с расширенным набором рабочих режимов.
- Для задач, где не требуется функционал 4 в 1, можно выбрать более простую модель Relfar FWH20-S10 3 в 1 для сварки, очистки и резки.
|
|
| Рекомендуемые режимы сварки Relfar FWH20-S20AМатериал
| Толщина
| Мощность
| Газ
| Проволока
| Развертка
|
|---|
Нержавейка
| 1 мм
| 700–900 Вт
| Ar/N₂
| 0,8–1,0 мм
| 1,5–2,5 мм
| Нержавейка
| 2 мм
| 1200–1500 Вт
| Ar/N₂
| 1,0–1,2 мм
| 2–3 мм
| Нержавейка
| 3 мм
| 1500–1900 Вт
| Ar/N₂
| 1,2–1,6 мм
| 2,5–3,5 мм
| Сталь
| 2 мм
| 1100–1500 Вт
| Ar/N₂
| 1,0–1,2 мм
| 2–3 мм
| Алюминий
| 1 мм
| 800–1100 Вт
| Ar
| 1,0–1,2 мм
| 2–2,5 мм
| Алюминий
| 2 мм
| 1400–1800 Вт
| Ar
| 1,2–1,6 мм
| 2,5–3,5 мм
|
Оптимальные значения мощности, скорости движения, подачи проволоки, ширины развертки и положения фокуса подбираются экспериментально с учетом марки материала, типа соединения, величины зазора, м |
Самовывоз со склада в г. Санкт-Петербург Самовывоз из офиса компании с пн-пт с 9.30 до 17.00
По адресу: г. Санкт-Петербург, проспект Девятого Января, 57
Схема проезда
*Склад не является розничной точкой продаж, поэтому ваш визит может осуществиться только после оформления и оплаты заказа.
Доставка по Ленинградской области оговаривается отдельно с менеджером.
Доставка в другие регионы: Мы работаем со всеми наиболее известными транспортными компаниями:
Самостоятельно возможен забор груза любой ТК с которой вы предпочитаете работать. Стоимость доставки по РФ зависит от региона доставки и тарифов выбранной транспортной компании. Доставка может быть оплачена заказчиком напрямую транспортной компании или, по согласованию с менеджером при оформлении заказа, включена в стоимость счёта.
Гарантия и сервис
Гарантия на оборудование составляет 12 месяцев, на отдельные типы оборудования — до 36 месяцев.
При наступлении гарантийного случая покупатель может обратиться к нам или напрямую к производителю.
Средний срок исполнения гарантийных обязательств составляет 10–15 рабочих дней.
Часто задаваемые вопросы о гарантии
Какой срок гарантии на оборудование?
Срок гарантии на проданный товар устанавливает производитель в паспорте товара. Обычно он составляет 12 месяцев, а для отдельных видов оборудования — до 36 месяцев.
Где узнать срок гарантии конкретного товара?
Срок гарантии указан в технических характеристиках карточки товара и в паспорте производителя.
Сколько длится гарантийное обслуживание?
Средний срок исполнения гарантийных обязательств составляет 10–15 рабочих дней.
Можно ли расширить гарантию?
Для многих товаров гарантия может быть расширена за дополнительную плату по регламенту производителя.
Кто оплачивает транспортировку при гарантийном случае?
Транспортировка до склада обычно оплачивается покупателем. Если сервисный центр подтвердит заводской брак, не возникший по вине покупателя, транспортные расходы могут быть возмещены.
По вопросам гарантии обращайтесь: info@lasertor.ru.

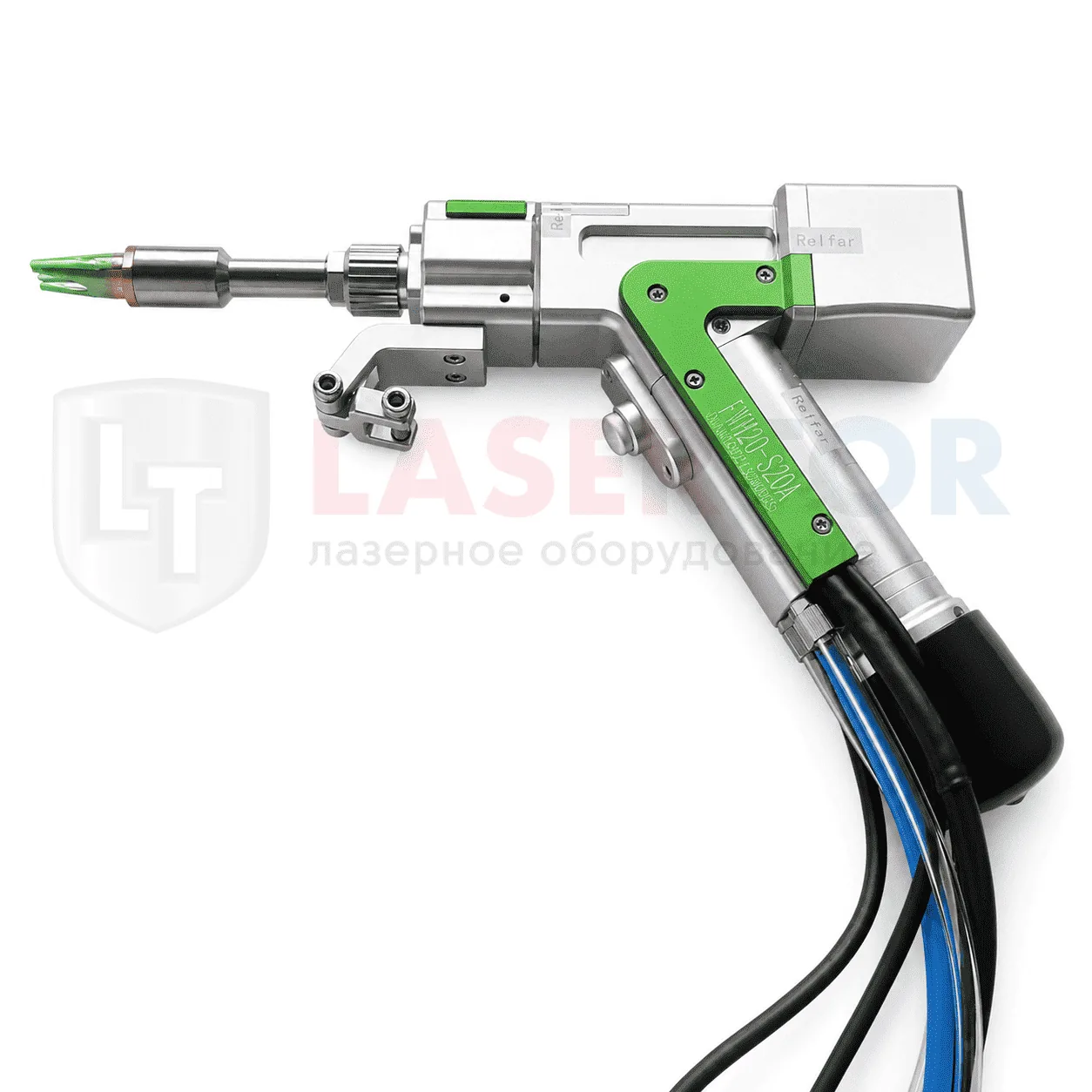

Технические характеристики Relfar FWH20-S20A 4 в 1
| Характеристика | Значение |
|---|
| Производитель | Relfar / Shenzhen RelFar Intelligent Technology |
| Модель | FWH20-S20A |
| Тип | Ручная лазерная сварочная головка |
| Конструкция сканатора | Одномаятниковая (Single Wobble) |
| Функционал | 4 в 1: сварка, резка, очистка металла, очистка сварного шва |
| Тип лазерного источника | Волоконный |
| Максимальная номинальная мощность | до 3000 Вт |
| Интерфейс подключения волокна | QBH |
| Рабочая длина волны | 1070 ± 20 нм |
| Фокусное расстояние коллиматора | F50 мм |
| Коллимирующая линза | D16 × F50 |
| Фокусное расстояние | F200 мм |
| Фокусирующая линза | D20 × F200 |
| Защитное стекло | D20 × 2 мм |
| Отражающее зеркало | 27 × 14 × 2 мм |
| Диапазон регулировки фокуса | −10…+10 мм |
| Диапазон регулировки развертки пятна | 0–8 мм |
| Максимальное давление защитного газа | ≤1 МПа |
| Защитный газ | Аргон, азот или подготовленный сжатый воздух — в зависимости от процесса |
| Подключение газа | Трубка 6 мм |
| Система охлаждения | Водяная |
| Подключение охлаждения | Трубка 6 мм |
| Контур охлаждения | Последовательная циркуляция, вход/выход |
| Режим лазера | Непрерывный / импульсный |

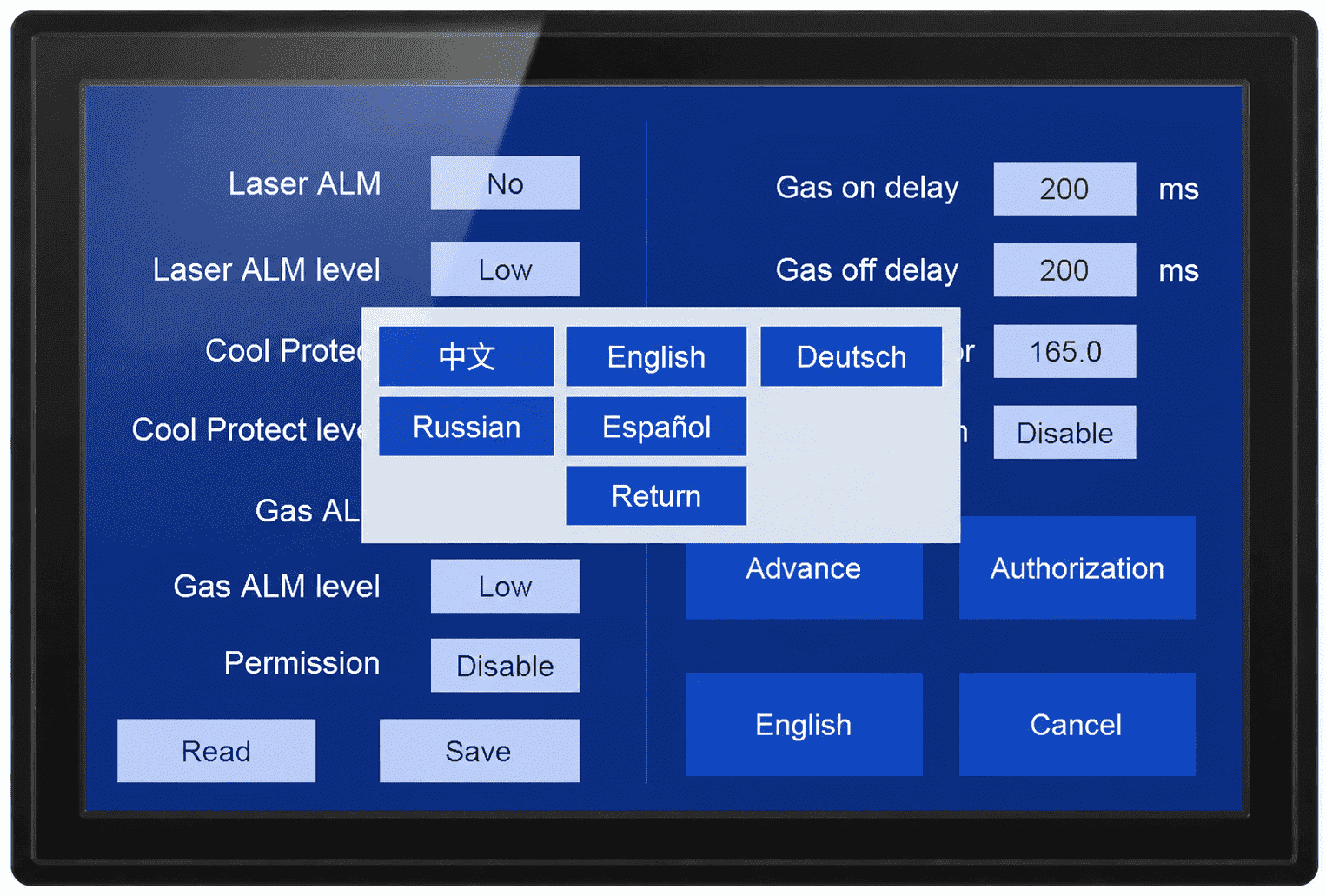

| Регулировка мощности | Через контроллер |
| Диапазон коэффициента заполнения PWM | 1–100 % |
| Регулировка частоты качания | Есть |
| Регулировка ширины качания | Есть |
| Точечная сварка | Поддерживается |
| Подача сварочной проволоки | Поддерживается |
| Однопроволочный фидер | Поддерживается |
| Двухпроволочный фидер | Поддерживается |
| Сопла для проволоки | 0,8 / 1,0 / 1,2 / 1,6 мм |
| Сопла для двойной подачи | 1,6 / 2,0 мм |
| Сопло для резки | Поддерживается, тип FC-20 |
| Контроль температуры защитного стекла | Есть |
| Рекомендуемый порог предупреждения температуры стекла | 50 °C |
| Индикация перегрева | Световая + сообщение контроллера |
| Контроль аварии лазера | Есть |
| Контроль аварии чиллера | Есть |
| Контроль недостаточного давления газа | Есть |
| Мониторинг параметров | В реальном времени |
| Bluetooth-мониторинг | Поддерживается |
| Масса головки | около 0,96 кг |
| Разъём/терминал актуальной версии | SS-RF-1064-3KW (D19), вставной тип |
| Основное применение | Ручная лазерная сварка, очистка и вспомогательная резка металла |
Основные параметры самого руководства Relfar: ≤3000 Вт, QBH, 1070±20 нм, F50/F200, регулировка фокуса ±10 мм, пятно 0–8 мм, давление ≤1 МПа и масса 0,96 кг.
