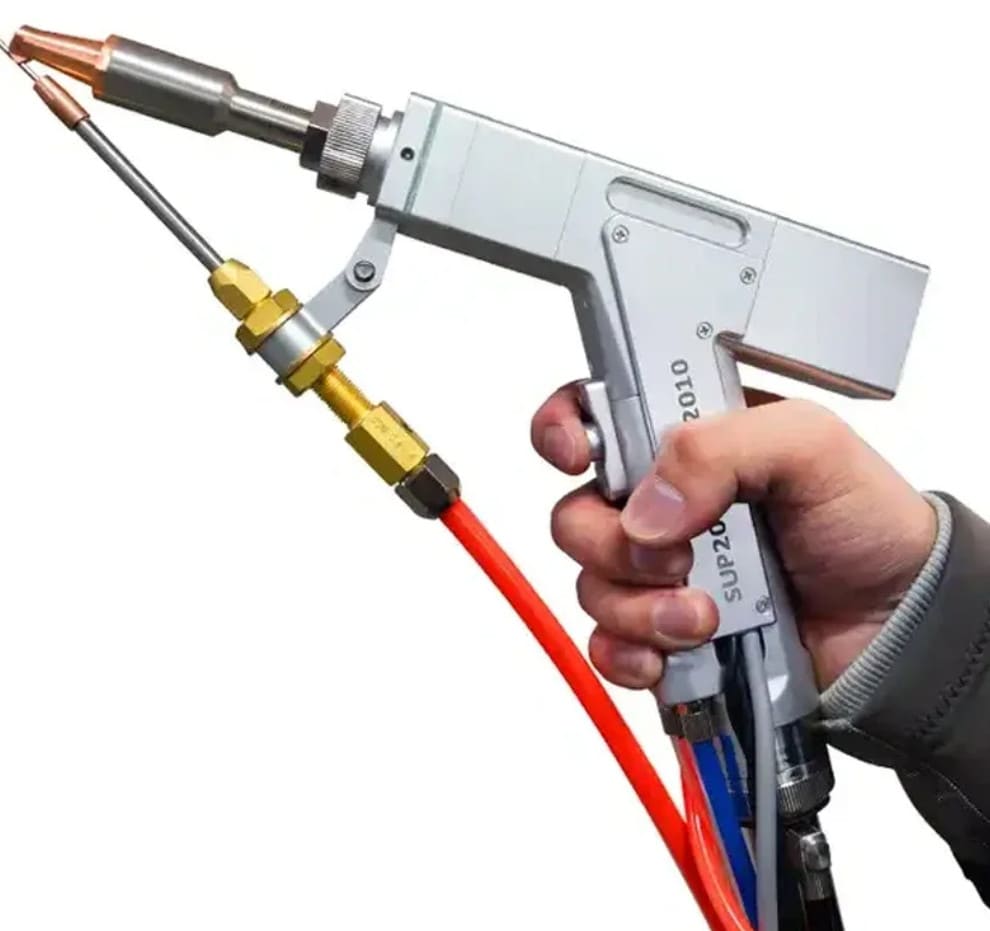

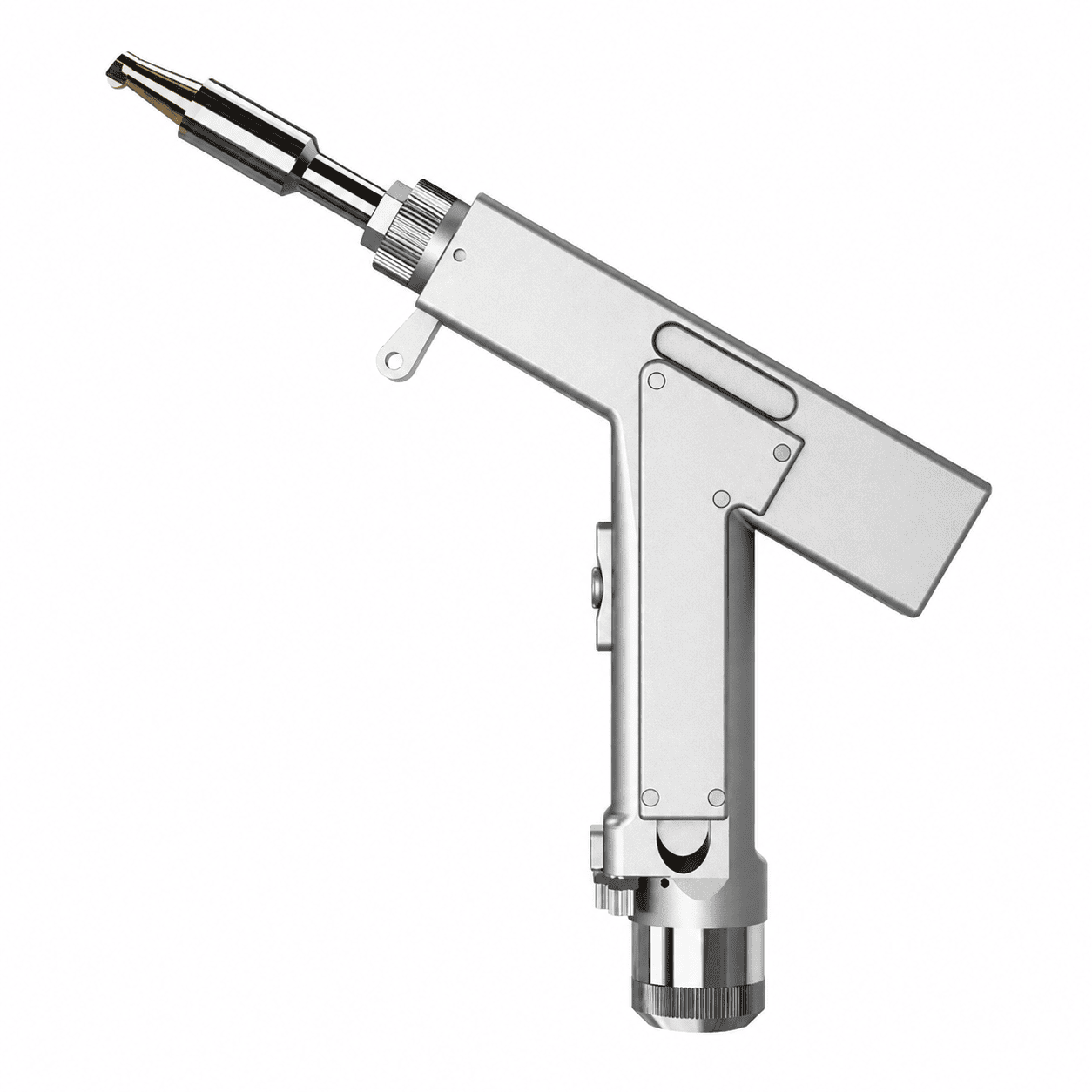

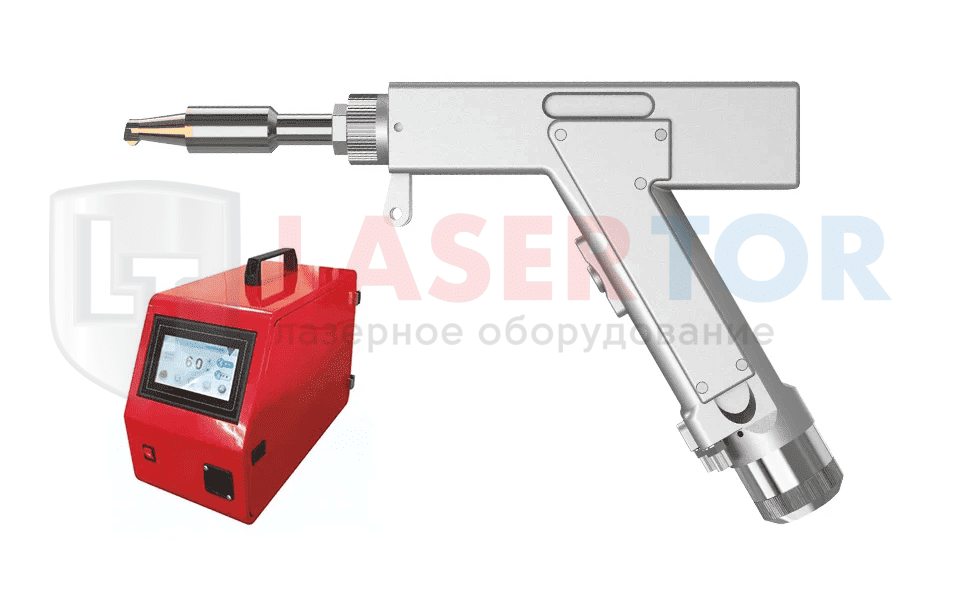

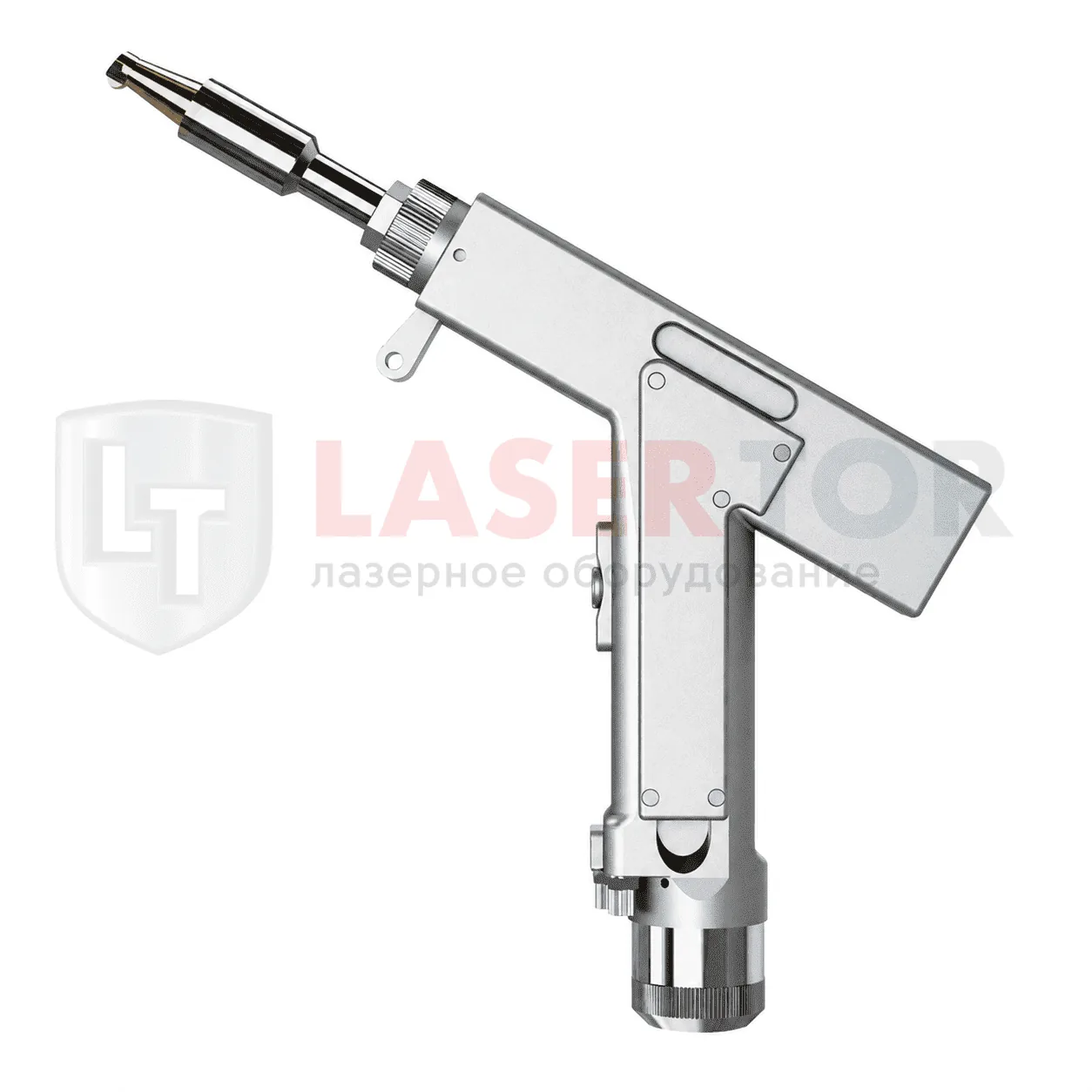

Пистолет лазерной сварки SUP20S
Пистолет лазерной сварки SUP20S — ручная сварочная головка (сканатор) для волоконных лазерных аппаратов мощностью до 2000 Вт. Модель предназначена для формирования, фокусировки и управляемого перемещения лазерного луча при ручной сварке металлических изделий. Рабочая длина волны — 1070 нм, вес головки — около 0,7 кг, диапазон регулировки лазерного пятна — 0–5 мм.- SUP20S подходит как для комплектации нового аппарата лазерной сварки, так и для ремонта или модернизации существующего оборудования. В комплект поставки, представленный LASERTOR, входят лазерная головка-сканатор, контроллер с дисплеем, провода питания и блоки питания.
- Главное преимущество SUP20S — сочетание небольшого веса, регулируемого лазерного пятна и простой конструкции, что делает головку удобной для ручной сварки листового металла, труб, профилей, корпусов и деталей сложной формы.
|
|
|

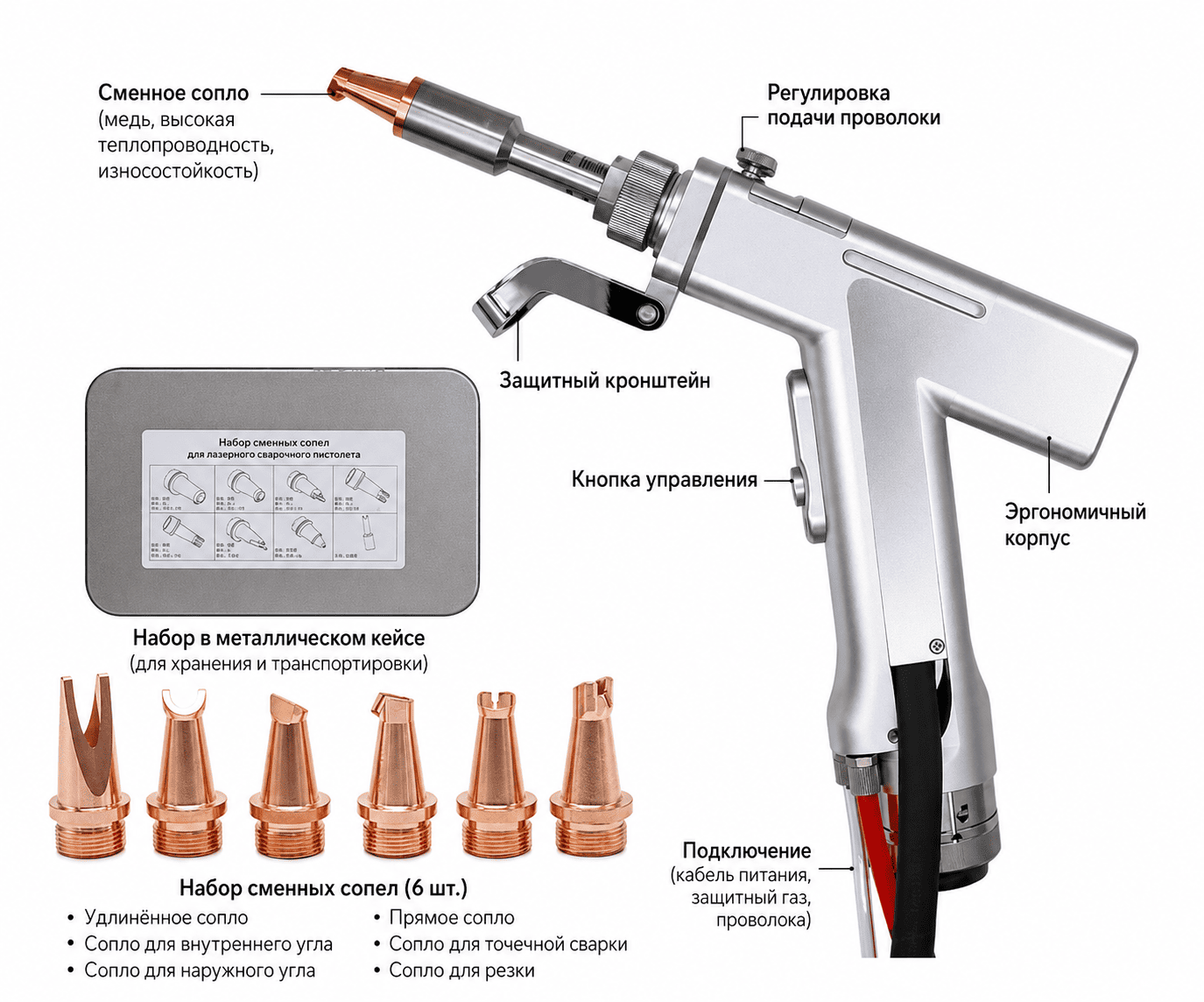

Для чего нужен пистолет SUP20S- Сварочная головка принимает лазерное излучение от волоконного источника через оптоволоконную линию, формирует рабочий луч и направляет его в зону сварного соединения.
- Сканирующая система позволяет перемещать лазерное пятно по заданной траектории. В SUP20S ширина линии регулируется в диапазоне от 0 до 5 мм, благодаря чему оператор может адаптировать воздействие под геометрию соединения, толщину заготовки и требуемую форму шва. Вертикальная регулировка фокусировки составляет ±10 мм.
- Такая регулировка особенно полезна при работе с тонколистовым металлом, угловыми соединениями и деталями, где необходимо подобрать оптимальное распределение энергии и снизить вероятность прожога.
|
Какие металлы можно сваривать
При использовании SUP20S в составе правильно подобранного аппарата волоконной лазерной сварки можно работать с различными металлами и сплавами:углеродистой и конструкционной сталью; нержавеющей сталью; оцинкованной сталью; алюминием и алюминиевыми сплавами; медью; титаном; никелевыми и другими металлическими сплавами.
На оборудовании LASERTOR ручная лазерная сварка применяется для листовых заготовок, труб, профилей, металлических корпусов, проволоки и деталей сложной формы.
Конкретный режим сварки необходимо подбирать с учётом материала, толщины, типа соединения и мощности установленного лазерного источника.
|
|
|
SUP20S для лазеров до 2000 Вт
- Максимальный заявленный уровень мощности для сварочной головки SUP20S составляет 2000 Вт, поэтому модель может использоваться в системах ручной лазерной сварки различных классов мощности в пределах данного диапазона. Применимая длина волны — 1070 нм.

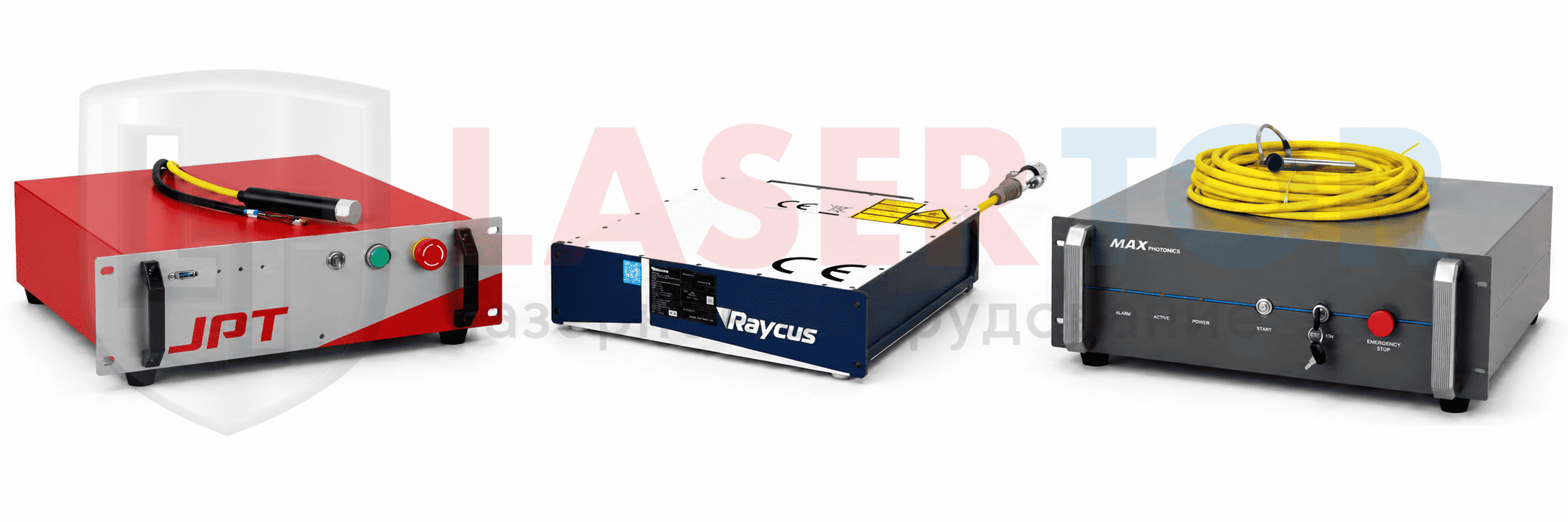

- На сайте LASERTOR представлены аппараты волоконной лазерной сварки с источниками мощностью 1000, 1500 и 2000 Вт, поэтому SUP20S представляет интерес как комплектующий узел при ремонте и модернизации оборудования соответствующего класса.
- Важно понимать: толщина свариваемого металла определяется не только моделью пистолета. На результат влияют мощность лазерного источника, материал, скорость движения головки, положение фокуса, ширина сканирования, защитный газ, качество подготовки кромок и наличие присадочной проволоки.
|

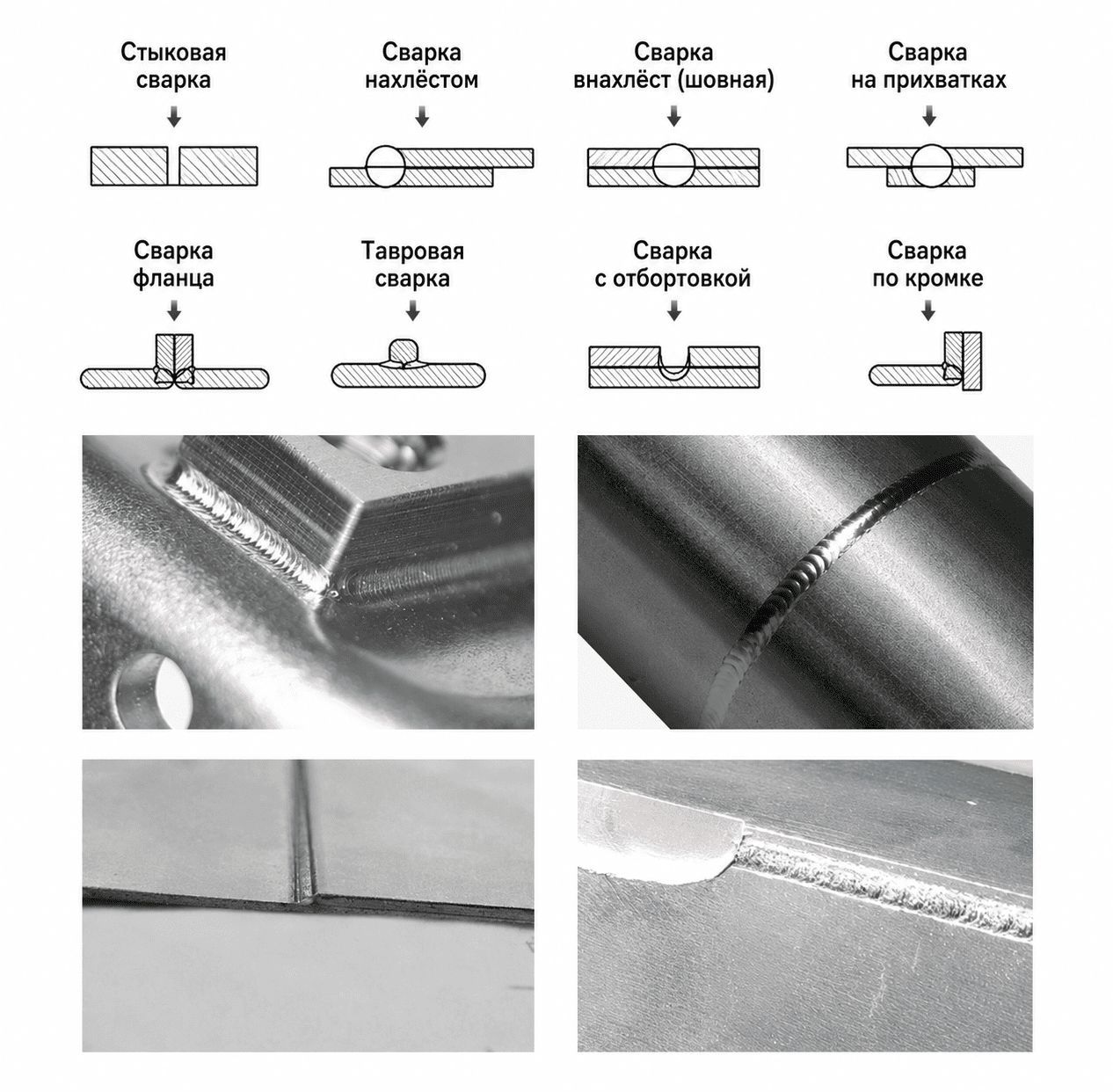

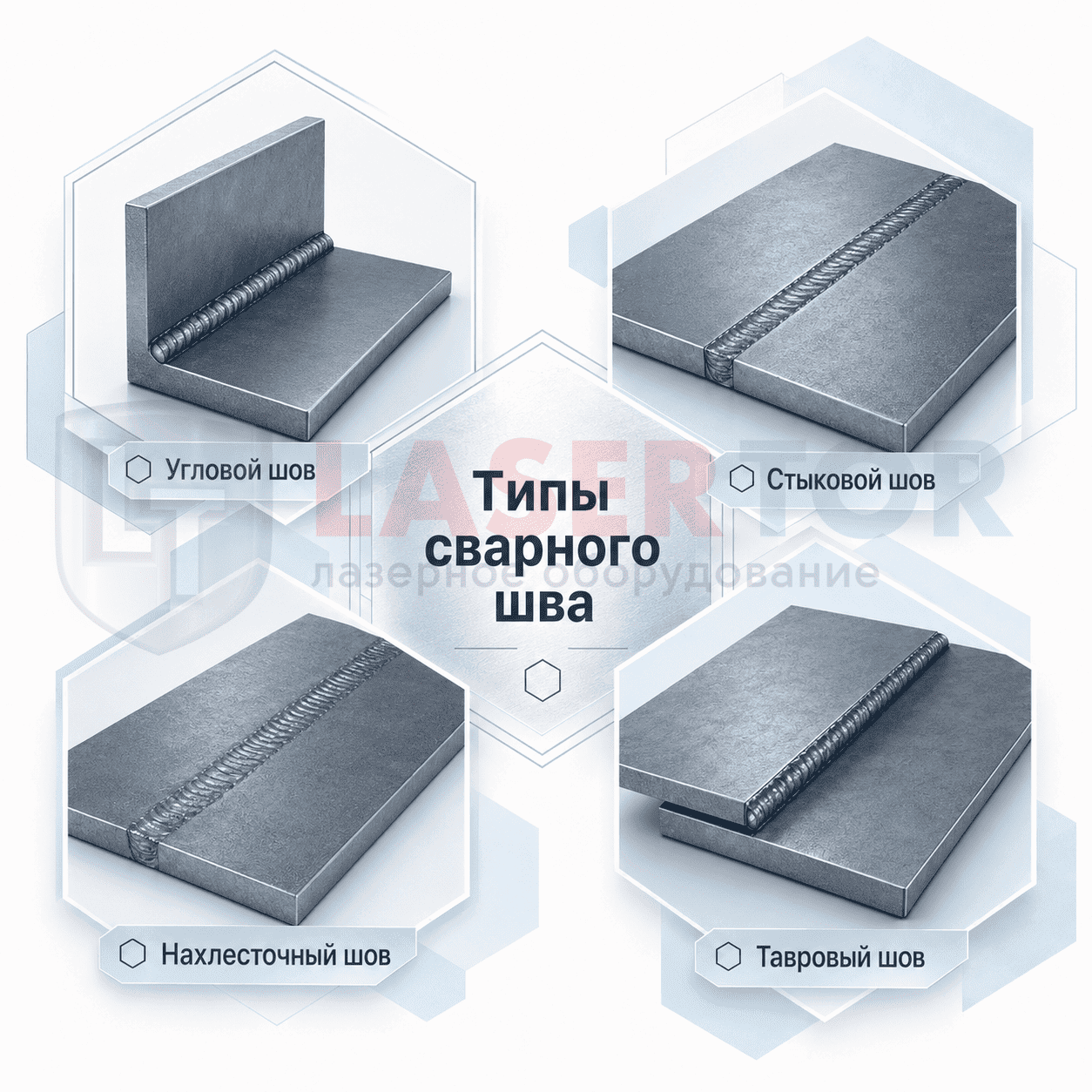

Какие сварные соединения можно выполнять
Ручная лазерная сварка позволяет выполнять основные типы соединений:
Правильно настроенный лазерный процесс позволяет получить узкий и аккуратный сварной шов с небольшой зоной термического воздействия. Это уменьшает деформацию деталей и во многих случаях сокращает объём последующей шлифовки и механической обработки.
|
|
|
Регулировка лазерного пятна 0–5 мм
- Одна из важных характеристик лазерного пистолета SUP20S — возможность регулировать сканирование луча по линии шириной до 5 мм.
- Изменение ширины пятна позволяет адаптировать сварку под конкретную задачу. Более концентрированный луч используется, когда требуется локализованное воздействие, а расширение траектории сканирования помогает распределить энергию по большей площади соединения.
- При работе с тонким металлом LASERTOR рекомендует учитывать положение фокуса: расфокусировка может применяться для снижения риска прожигания тонкой заготовки.
|

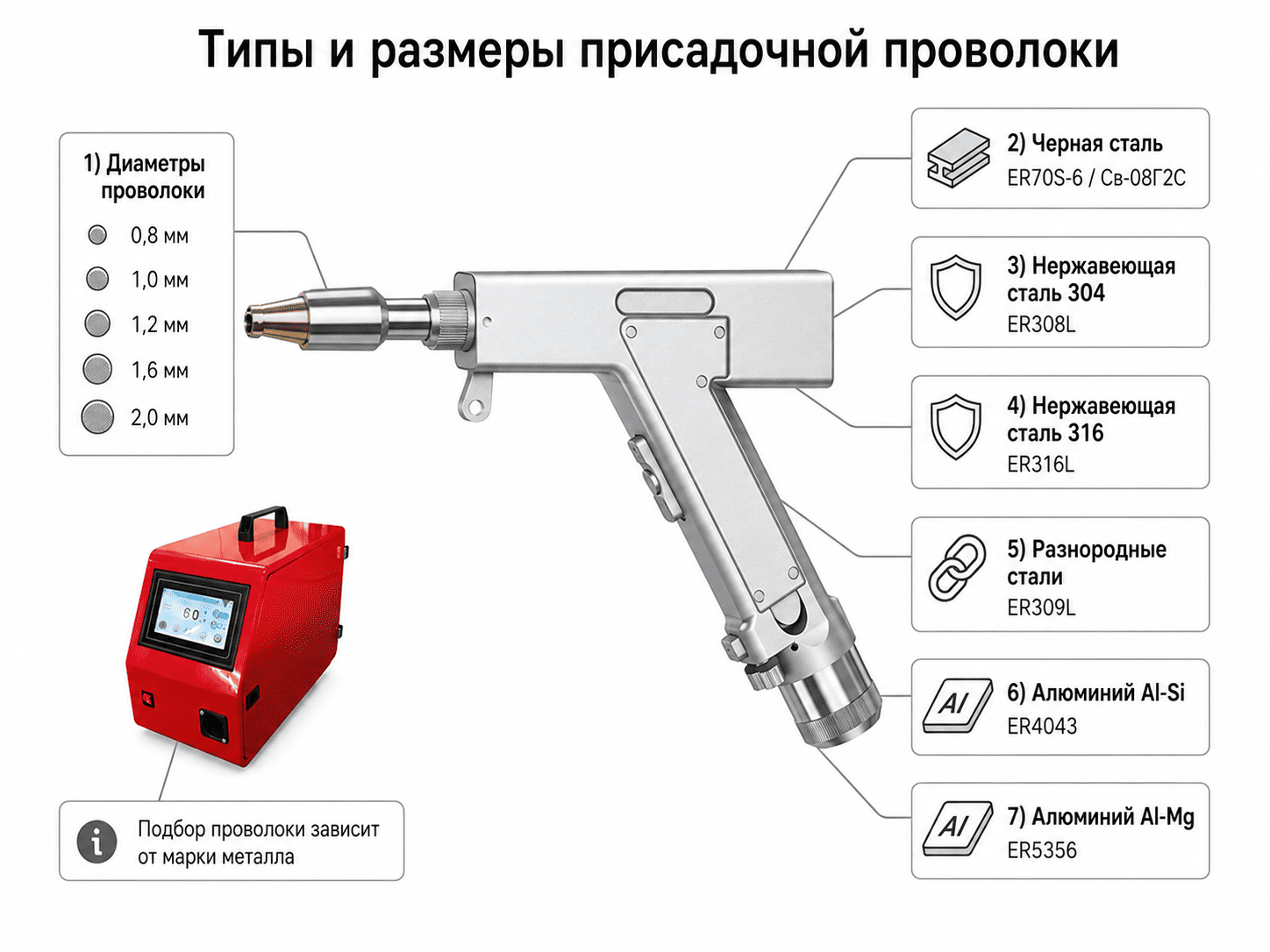

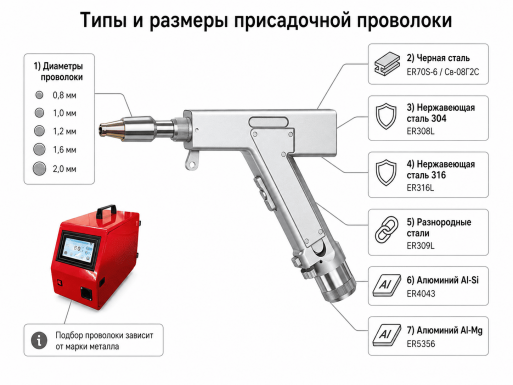

Сварка с присадочной проволокой

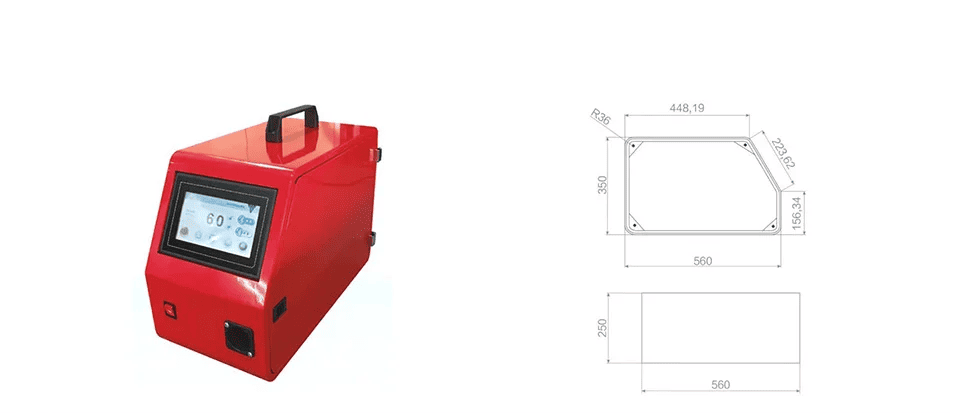

SUP20S может использоваться в составе лазерной сварочной системы с фидером автоматической подачи присадочной проволоки.
На оборудовании LASERTOR применяются распространённые типоразмеры сварочной проволоки диаметром от 0,8 до 2 мм. Присадка особенно полезна при:увеличенном зазоре между деталями; неточной подгонке кромок; сварке соединений, требующих дополнительного металла; необходимости сформировать более выраженный сварной валик.
При хорошо подогнанных деталях лазерная сварка во многих случаях может выполняться без присадочного материала.
Проволока выбирается в соответствии с материалом свариваемых изделий: для нержавеющей стали, алюминия, углеродистой стали и других материалов применяется соответствующая присадка.
|
|
|

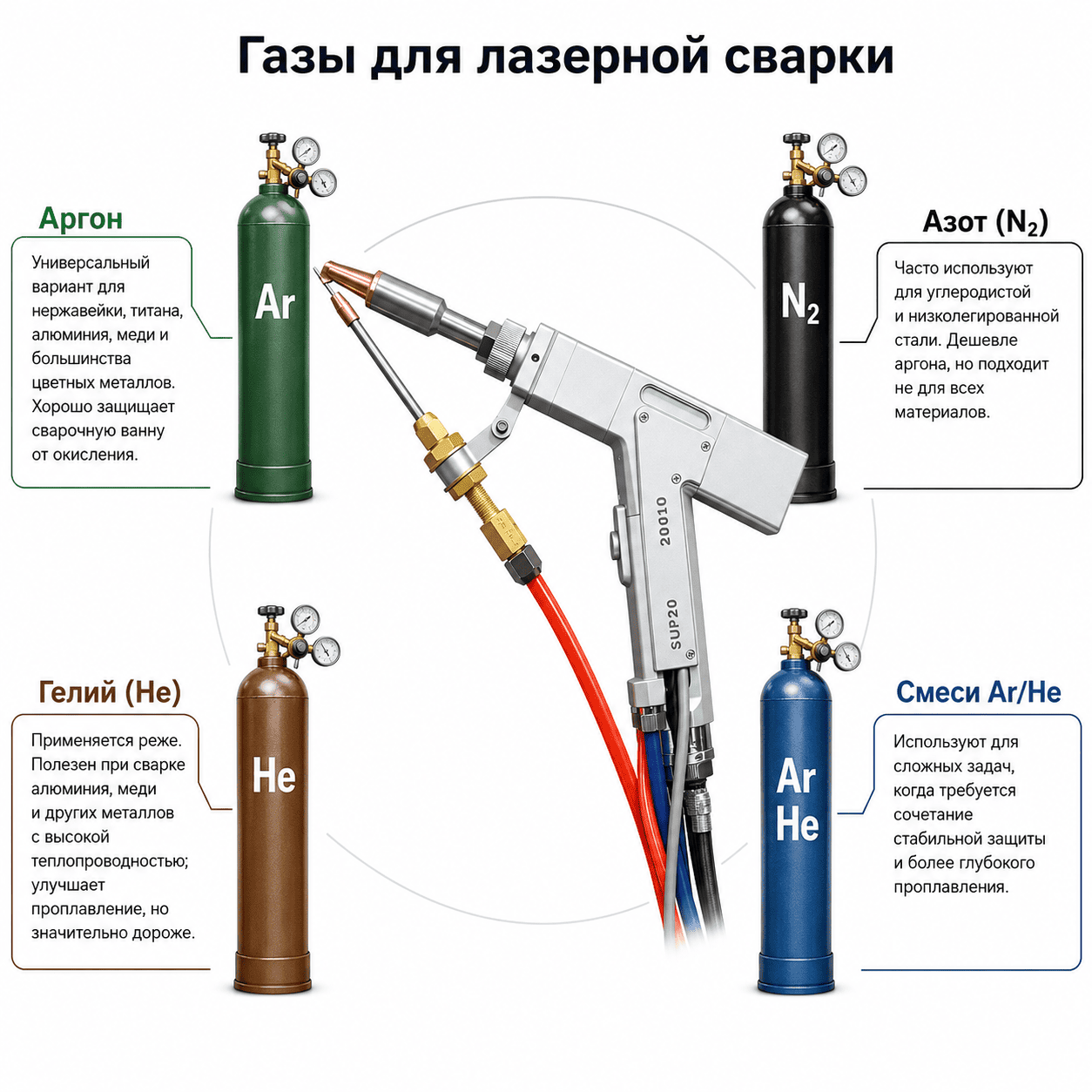

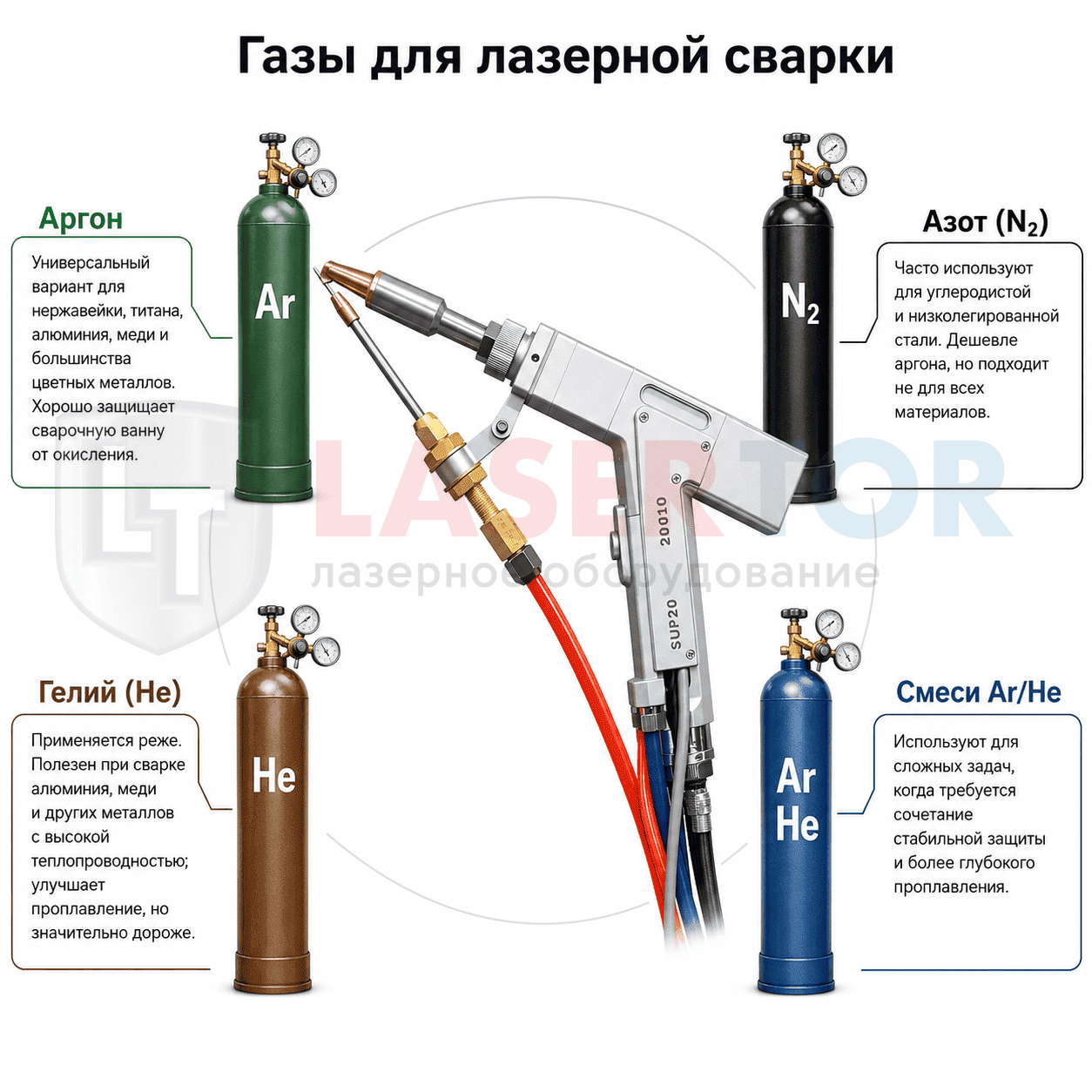

Какой защитный газ использовать
При лазерной сварке применяется защитный газ, который помогает защитить сварочную ванну от окисления и получить стабильный чистый шов.
На оборудовании LASERTOR используются:аргон — универсальный вариант для многих металлов; азот — применяется при сварке отдельных марок стали; гелий — может использоваться для специальных задач и цветных металлов.
Конкретный газ выбирается по материалу, толщине заготовки и требованиям к качеству сварного соединения.
|

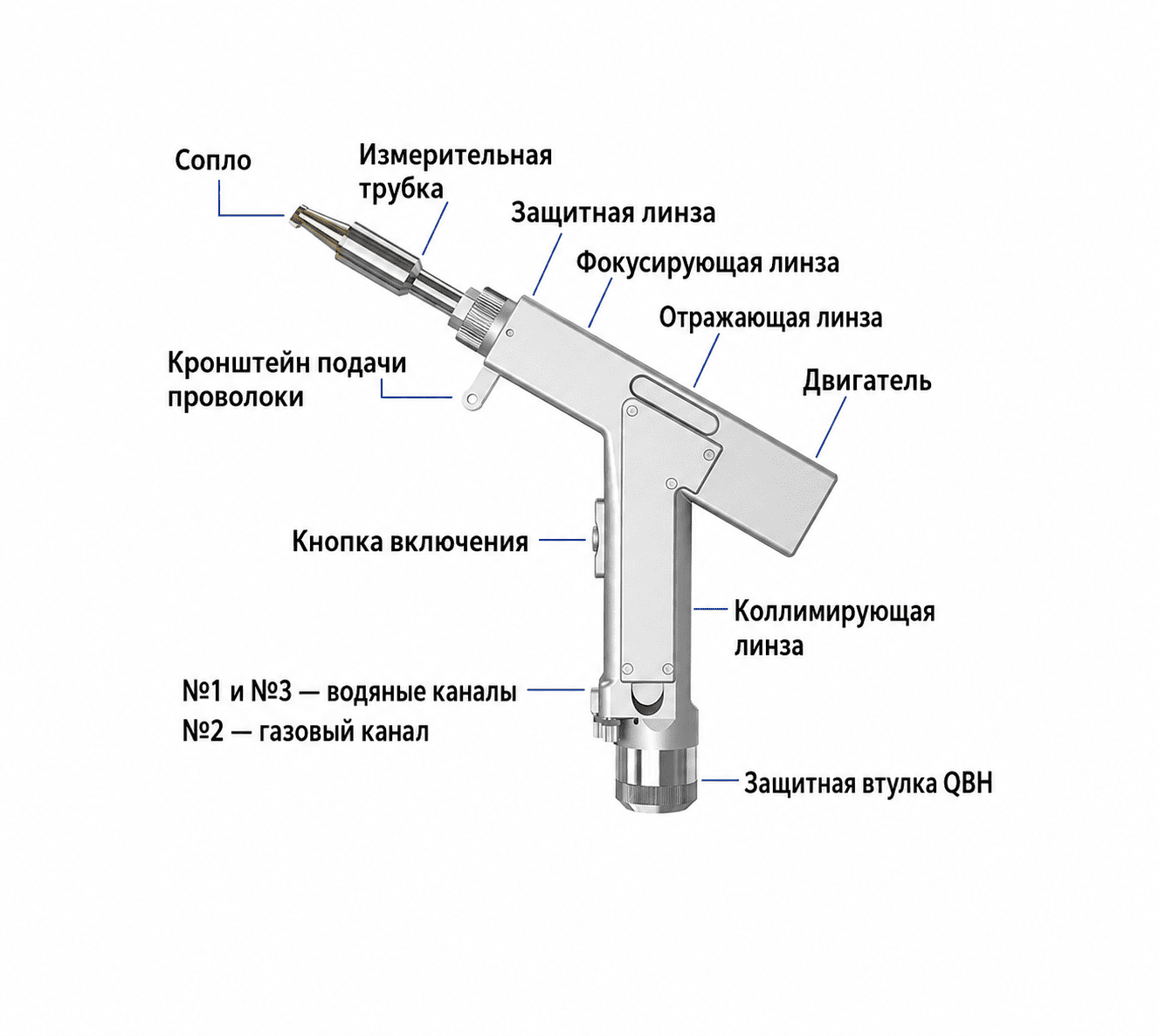

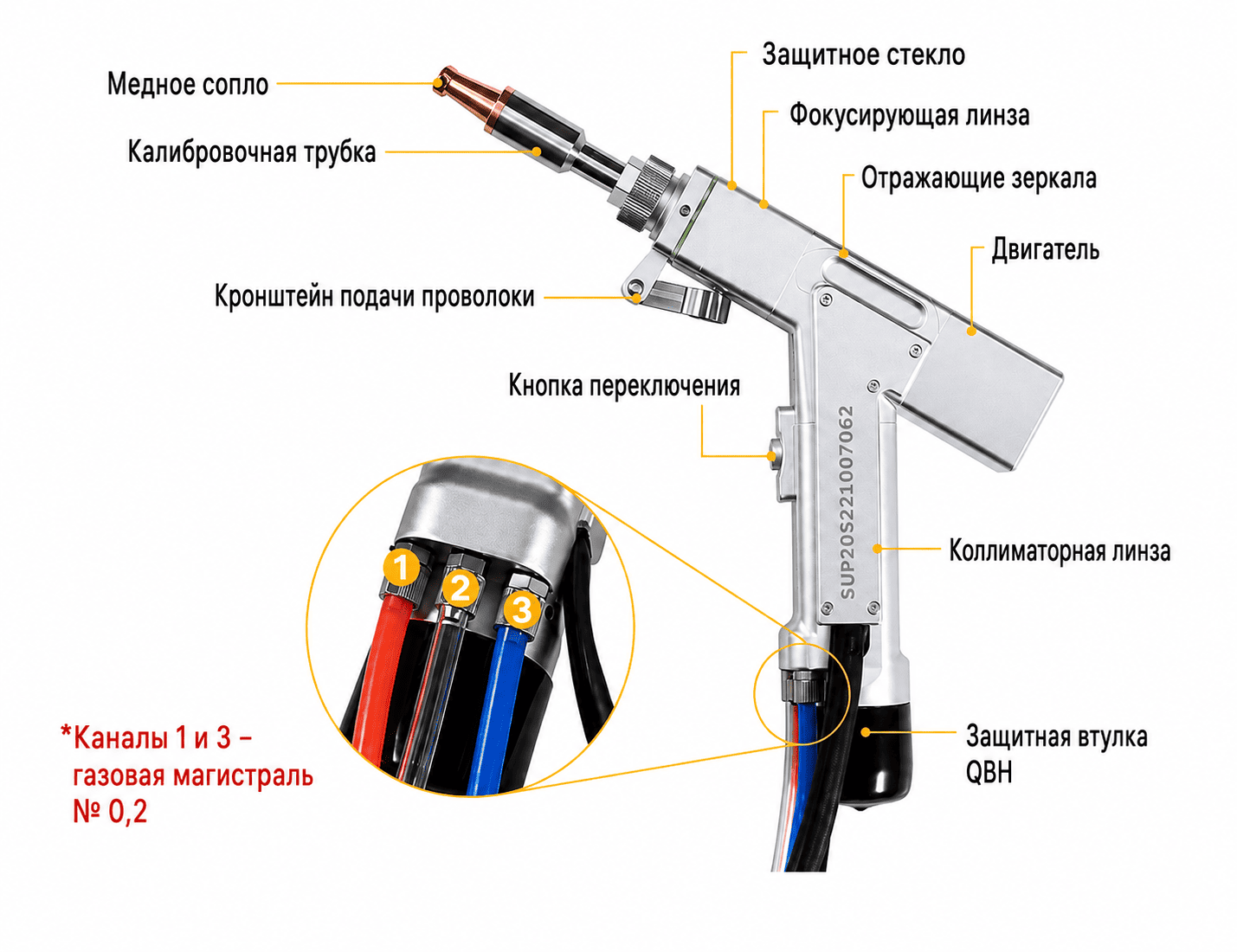

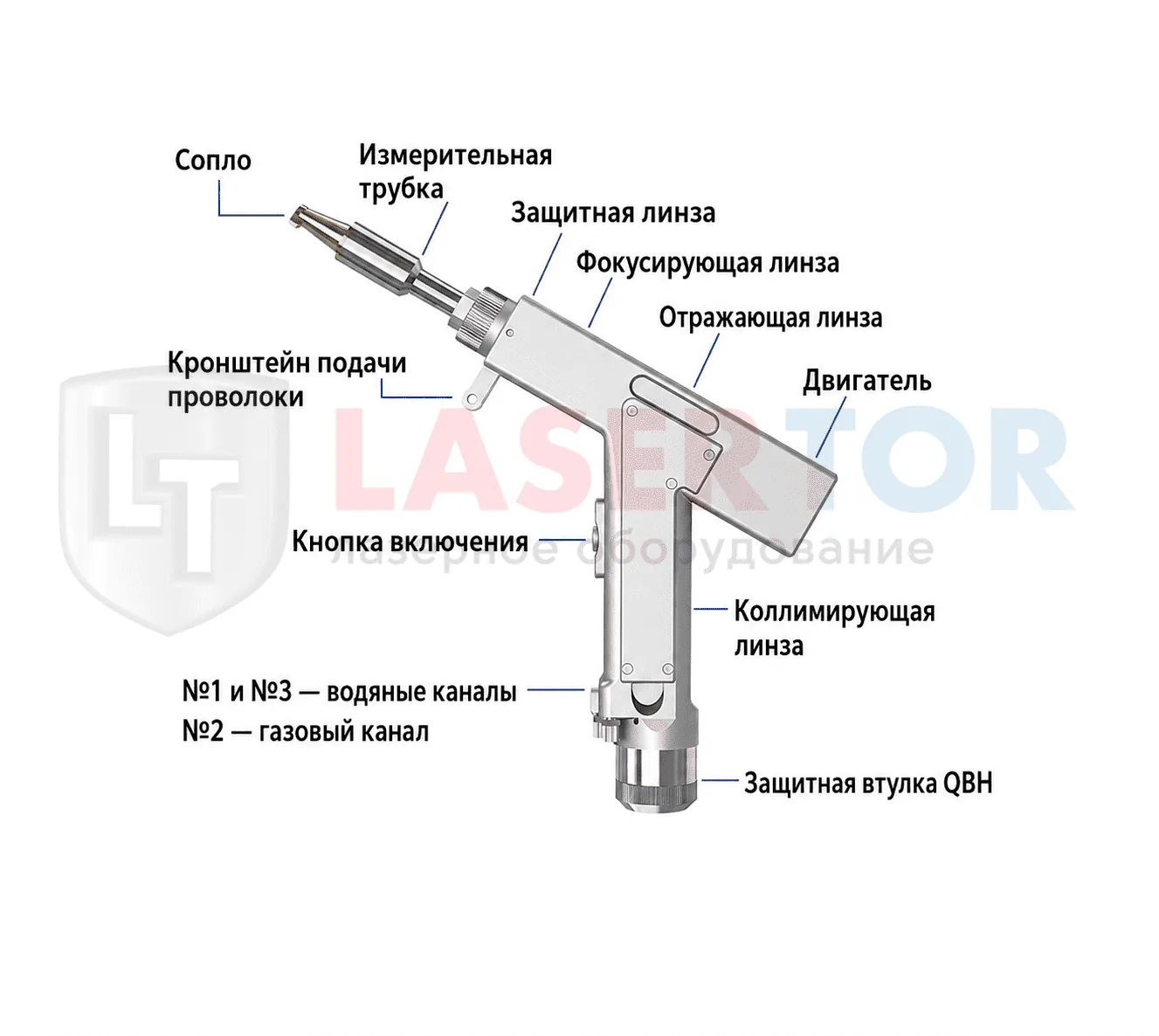

Оптическая система SUP20S
Внутри сварочной головки расположена оптическая система, которая принимает
излучение волоконного лазера, коллимирует его, формирует необходимую траекторию
сканирования и фокусирует луч на поверхности изделия.
Для модели SUP20S на сайте LASERTOR указаны следующие элементы:- Защитное стекло — D18×2мм.
Защищает внутреннюю оптическую систему от металлических брызг,
пыли, дыма и загрязнений из рабочей зоны.
- Фокусирующая линза — D20×4,5-F150.
Фокусирует лазерное излучение в рабочей зоне.
- Коллимирующая линза — D16×5 F60.
Формирует параллельный лазерный пучок перед его дальнейшей
обработкой оптической системой.
Является частью сканирующей оптической системы.
- Уплотнитель — 18,5/20/5/1,7.
При заказе оптики и расходных материалов важно указывать именно модель SUP20S,
поскольку сварочные головки разных производителей и поколений могут использовать
стекла, линзы и зеркала различных размеров. Каталог комплектующих LASERTOR
отдельно выделяет SUP20S и соответствующую ему оптику.
|
|
|
Расходные материалы для SUP20S

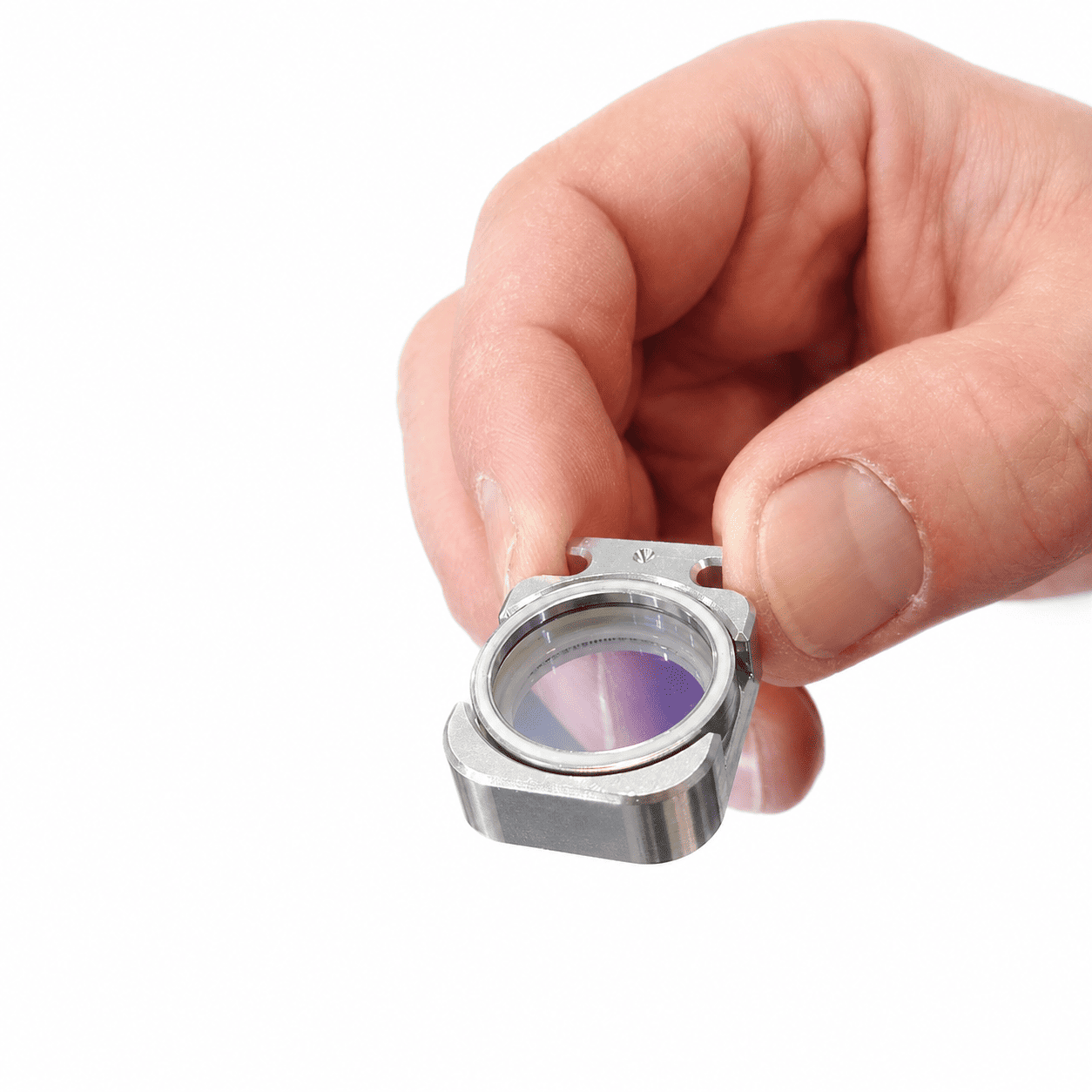

Основным регулярно заменяемым элементом сварочной головки является защитное стекло D18×2 мм.
Стекло находится ближе к рабочей зоне и принимает на себя загрязнения, возникающие в процессе сварки. Своевременная замена защитного стекла помогает сохранить чистоту внутренних линз и стабильность передачи лазерной энергии.
При эксплуатации лазерной сварки также расходуются:Расходные электроды, характерные для традиционных способов сварки, при лазерной технологии не применяются.
LASERTOR-предлагает комплектующие и расходные элементы для оборудования лазерной сварки, включая защитные стёкла, линзы, зеркала и другие элементы сварочных головок.
|

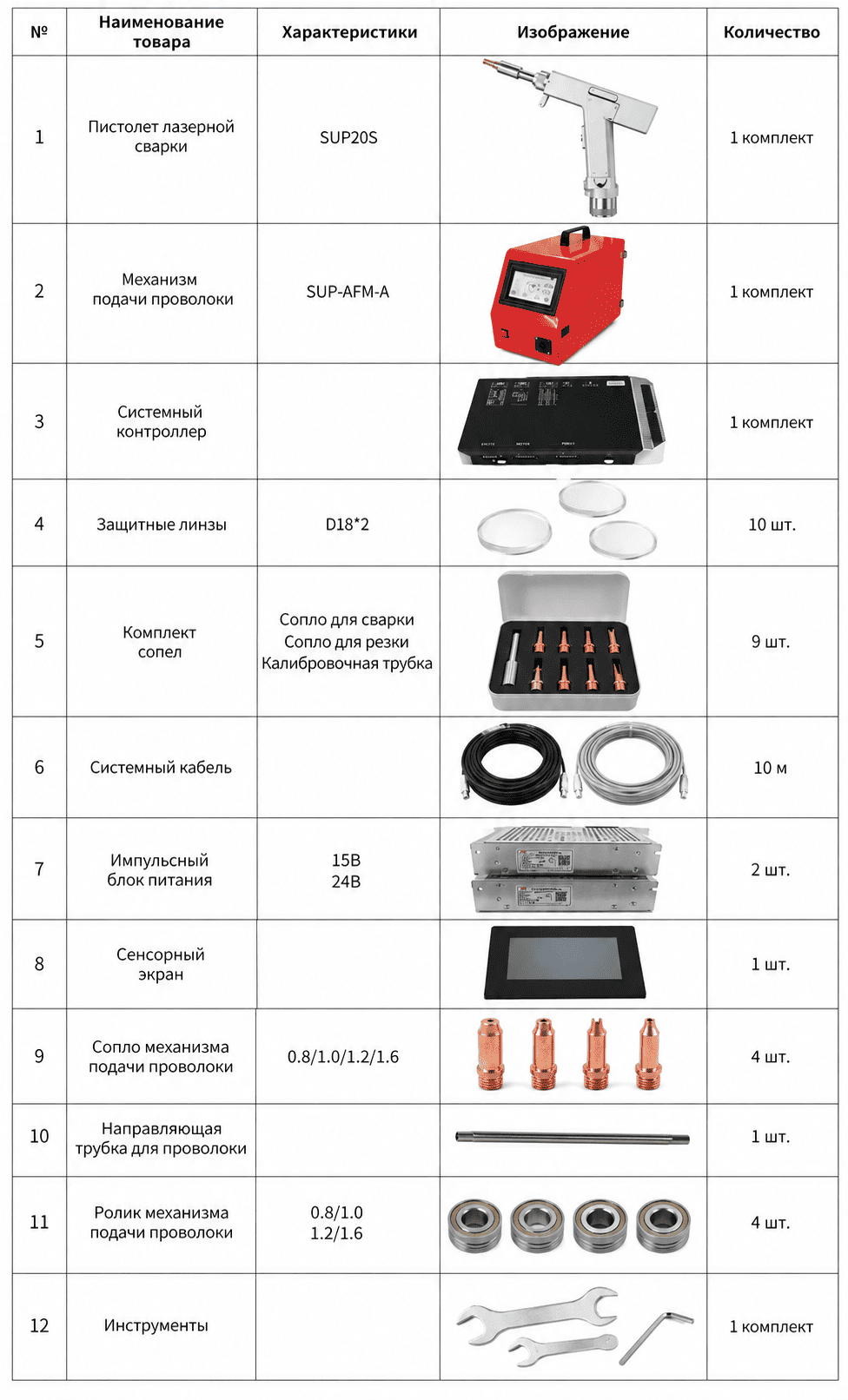

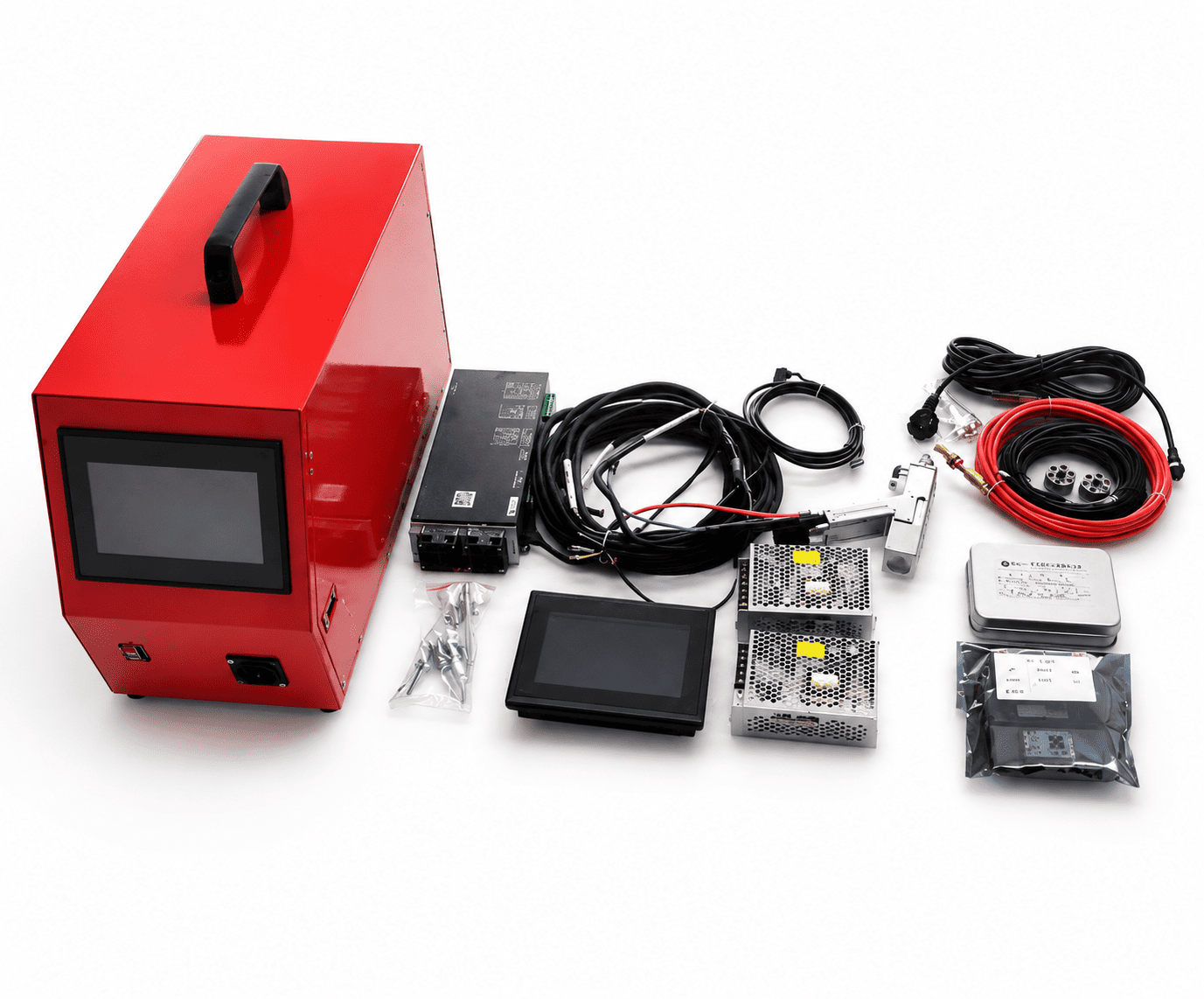

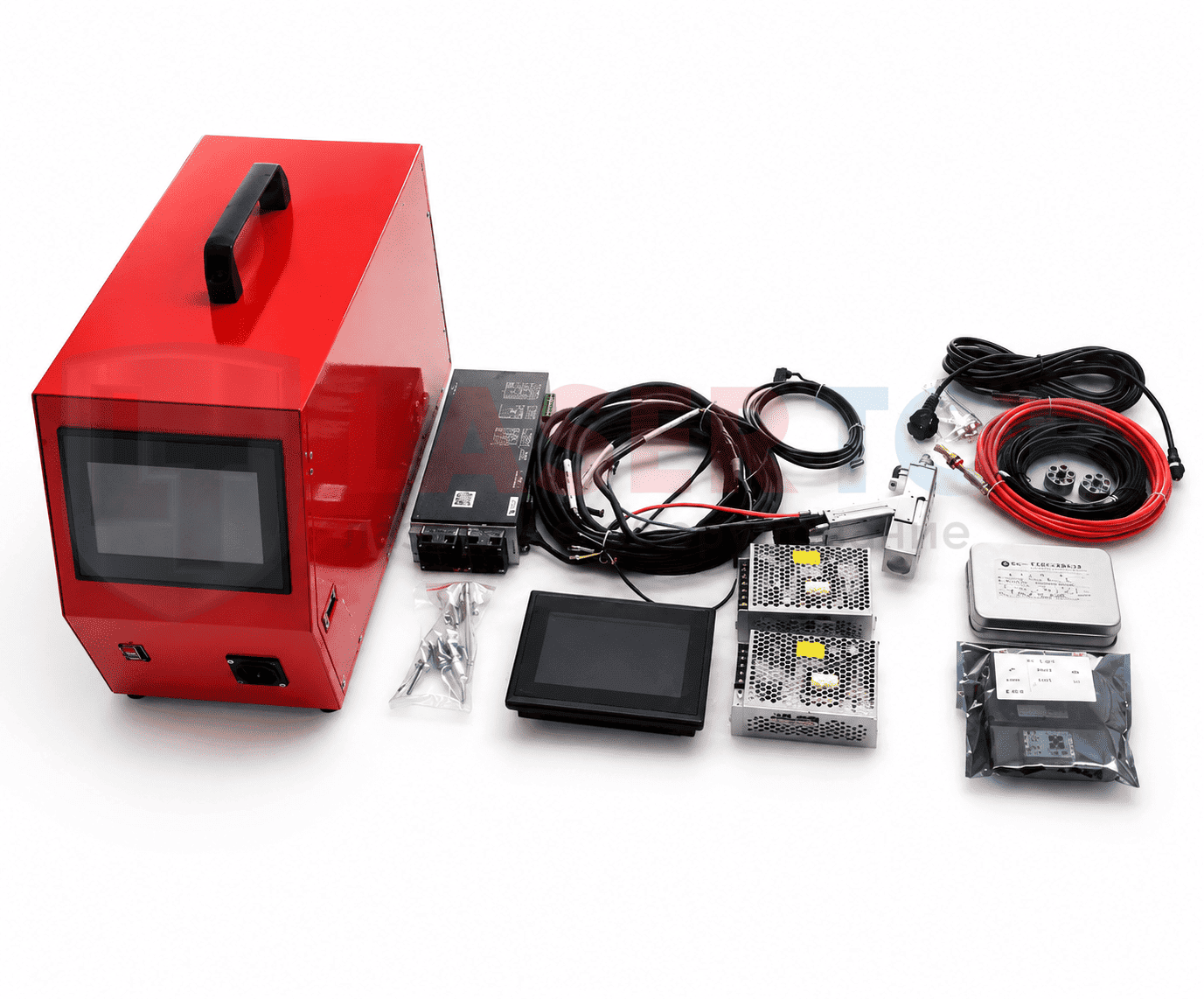

Комплектация пистолета SUP20S
В комплект, указанный для данной модели на сайте LASERTOR, входят:
Перед заказом для замены установленного пистолета рекомендуется проверить совместимость головки с лазерным источником, системой управления, оптоволоконным подключением, системой охлаждения и другими узлами конкретного аппарата.
| |
|
Технические характеристики SUP20S- Модель: SUP20S
- Тип: ручная лазерная сварочная головка / сканатор
- Максимальная мощность: 2000 Вт
- Рабочая длина волны: 1070 нм
- Вес: около 0,7 кг
- Регулировка лазерного пятна: линия 0–5 мм
- Вертикальная регулировка фокуса: ±10 мм
- Максимальное заявленное давление воздуха: 15 бар
- Защитная линза: D18×2 мм
- Фокусирующая линза: D20×4,5 F150
- Коллимирующая линза: D16×5 F60
- Зеркало: 30×14 T2
- Уплотнитель: 18,5/20/5/1,7.
|
Преимущества пистолета лазерной сварки SUP20S
- Вес около 0,7 кг. Компактная головка снижает нагрузку на руку оператора при продолжительной работе.
- Регулировка пятна до 5 мм. Позволяет адаптировать распределение лазерной энергии к типу соединения и технологической задаче.
- Работа с волоконным лазером до 2000 Вт. SUP20S рассчитан на применение в оборудовании промышленного класса соответствующей мощности.
- Регулировка фокуса ±10 мм. Даёт дополнительную возможность настройки процесса под разные изделия.
- Доступная сменная оптика. Для модели известны точные размеры защитного стекла, фокусирующей и коллимирующей линз, а также зеркала.
- Возможность работы с фидером. Лазерная сварка с присадочной проволокой позволяет компенсировать небольшие зазоры и недостаточно точную подгонку деталей.
| |
|
Где применяется SUP20S
Пистолет лазерной сварки может использоваться на предприятиях и в мастерских, занимающихся:металлообработкой; производством изделий из листового металла; изготовлением металлических корпусов; производством электрощитового оборудования; изготовлением дверей и металлоконструкций; сваркой труб и профилей; производством кухонного и промышленного оборудования; транспортным машиностроением; ремонтом металлических изделий; изготовлением деталей сложной формы.
Подобные направления применения ручной лазерной сварки представлены и в линейке оборудования LASERTOR.
|

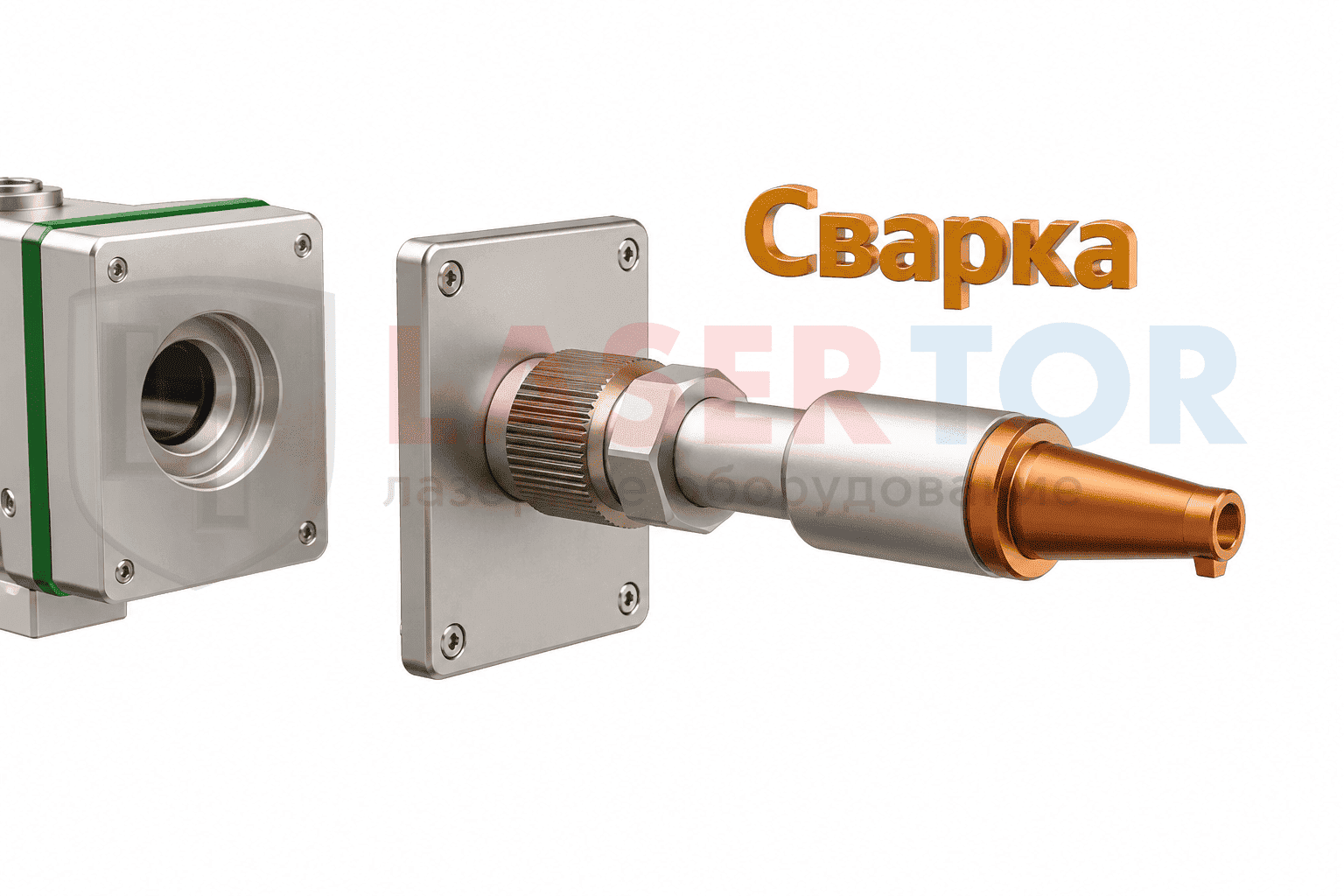

Что важно проверить перед покупкой SUP20S
Если пистолет приобретается для замены вышедшей из строя сварочной головки или модернизации существующего аппарата, недостаточно ориентироваться только на мощность лазера.
Перед заказом рекомендуется сообщить специалисту LASERTOR:производителя и модель лазерного аппарата; мощность источника; производителя лазерного источника; модель установленной сварочной головки; тип подключения оптоволокна; модель контроллера; наличие фидера подачи проволоки; фотографии установленной головки и подключений.
Это позволит проверить техническую совместимость и подобрать комплектующие для установки.
|
|
|
Обслуживание SUP20S
- Для стабильной работы сварочной головки необходимо контролировать состояние защитного стекла и не допускать эксплуатации с загрязнённой или повреждённой оптикой.
- Поверхность заготовки также желательно подготовить перед сваркой: удалить сильную ржавчину, масло, влагу, краску и другие загрязнения. Это способствует формированию более стабильного сварного соединения.
- LASERTOR предоставляет услуги пусконаладки, ремонта, технического обслуживания и модернизации лазерного оборудования. В процессе ПНР специалисты проверяют сварочную головку, чиллер, газовую систему, цепи безопасности и систему подачи проволоки.
|
Купить пистолет лазерной сварки SUP20S
В LASERTOR можно купить пистолет лазерной сварки SUP20S для ремонта, модернизации или комплектации волоконного лазерного сварочного аппарата.- Модель рассчитана на работу с лазерным излучением 1070 нм, мощностью до 2000 Вт, имеет регулировку лазерного пятна 0–5 мм и весит около 0,7 кг. Для SUP20S доступны соответствующие защитные стёкла, линзы, зеркала и другие комплектующие.
- Если вы не уверены в совместимости головки с вашим аппаратом, отправьте специалистам LASERTOR модель оборудования, мощность источника и фотографию установленного пистолета — мы поможем подобрать сварочную головку и необходимые комплектующие.
|
|
| Часто задаваемые вопросыКакая максимальная мощность SUP20S?Для модели SUP20S на сайте LASERTOR указана мощность до 2000 Вт.Какая длина волны используется?Рабочая длина волны — 1070 нм, характерная для волоконных лазерных сварочных систем.Сколько весит пистолет SUP20S?Вес сварочной головки составляет около 0,7 кг.Какая ширина лазерного пятна?Диапазон регулировки сканирования — линия от 0 до 5 мм.Какое защитное стекло подходит для SUP20S?Для модели указано защитное стекло D18×2 мм.Какая фокусирующая линза используется?D20×4,5 F150.Какая коллимирующая линза используется?D16×5 F60.
|
Можно ли использовать присадочную проволоку?Да, в составе сварочного аппарата может использоваться автоматический фидер. На оборудовании LASERTOR применяются распространённые диаметры проволоки 0,8–2 мм.Какие расходники нужны?В первую очередь необходимо контролировать и заменять защитное стекло. При сварке также расходуется защитный газ, а при сварке с присадкой — сварочная проволока.Подойдёт ли SUP20S вместо другого пистолета?Совместимость необходимо проверять по мощности и длине волны источника, оптоволоконному подключению, контроллеру, системе охлаждения и электрическим интерфейсам. Перед заменой рекомендуется предоставить специалисту данные и фотографии установленного оборудования.
|
|
Типы швов
Линия | Двойная линия | Треугольник |
|
|
|
Песочные часы | Круг | Двойной круг |
|
|
|
Восьмерка | Змейка |
|
|
|
|
Купить Пистолет лазерной сварки SUP20S -вы можете купить несколькими способами:
- Нажать на кнопку “Добавить в корзину” и заполнив все необходимые поля для отправки заказа
- Отправить заявку (запрос) на нашу почту: info@lasertor.ru
- Позвонить нашему специалисту по номеру: +7(812)309-93-32
Самовывоз со склада в г. Санкт- Петербург Самовывоз из офиса компании с пн-пт с 9.30 до 17.00
По адресу: г. Санкт- Петербург проспект Девятого Января 57
Схема проезда
*Склад не является розничной точкой продаж, поэтому ваш визит может осуществиться только после оформления и оплаты заказа.
Доставка по Ленинградской области оговаривается отдельно с менеджером.
Доставка в другие регионы: Мы работаем со всеми наиболее известными транспортными компаниями:
Самостоятельно возможен забор груза любой ТК с которой вы предпочитаете работать. Стоимость доставки по РФ зависит от региона доставки и тарифов выбранной транспортной компании. Доставка может быть оплачена заказчиком напрямую транспортной компании или по согласованию с менеджером при оформлении заказа , включена в стоимость счета.
Гарантия на оборудование 12 месяцев, на отдельные типы оборудования до 36 месяцев.
При наступлении гарантийного случая, покупатель может обратиться к нам или напрямую к производителю.
Транспортные расходы отплачивает наша компания, либо производитель изделия. (подробности уточняйте у менеджера)
Средний срок исполнения гарантийных обязательств составляет 10-15 рабочих дней;
Часто задаваемые вопросы по поводу гарантии:
- Срок исполнения гарантийных обязательств за проданный товар равен сроку гарантии, установленному производителем в паспорте на товар;
- Срок гарантии на любой товар можно узнать в разделе с техническими характеристиками карточки товара;
- Средний срок исполнения гарантийных обязательств составляет 10-15 рабочих дней;
- Гарантия на многие товары может быть расширена за дополнительную плату, регламентированную производителем;
- Транспортировка бракованного товара от покупателя до нашего склада осуществляется за счет покупателя. В случае если сервисный центр подтвердит, что брак товара возник не по вине покупателя, покупатель имеет право на возмещение транспортных расходов.
По всем вопросам гарантии обращайтесь на почту info@lasertor.ru
Характеристики пистолета лазерной сварки SUP20S (сканатор)
- Модель: SUP20S
- Защитная линза: D18/2 мм
- Фокусирующая линза: D20/4.5 F150
- Коллимирующая линза: D16/5 F60
- Зеркало: 30/14 T2
- Уплотнитель: 18,5/20/5/1,7
- Вес: 0,7 кг
- Уровень мощности: 2000 Вт.
- Максимальное давление воздуха: 15 Бар
- Диапазон вертикальной фокусировки: ± 10 мм.
- Диапазон регулировки пятна: линия 0-5 мм
- Применимая длина волны: 1070 нм
