Поворотное устройство L-6 для лазерного станка и гравера

Поворотное устройство L-6 — дополнительная роторная ось для лазерных станков и граверов, предназначенная для обработки цилиндрических и некоторых конусных изделий. Устройство обеспечивает управляемое вращение заготовки при лазерной гравировке и маркировке, позволяя наносить надписи, логотипы, изображения и декоративные элементы по окружности.

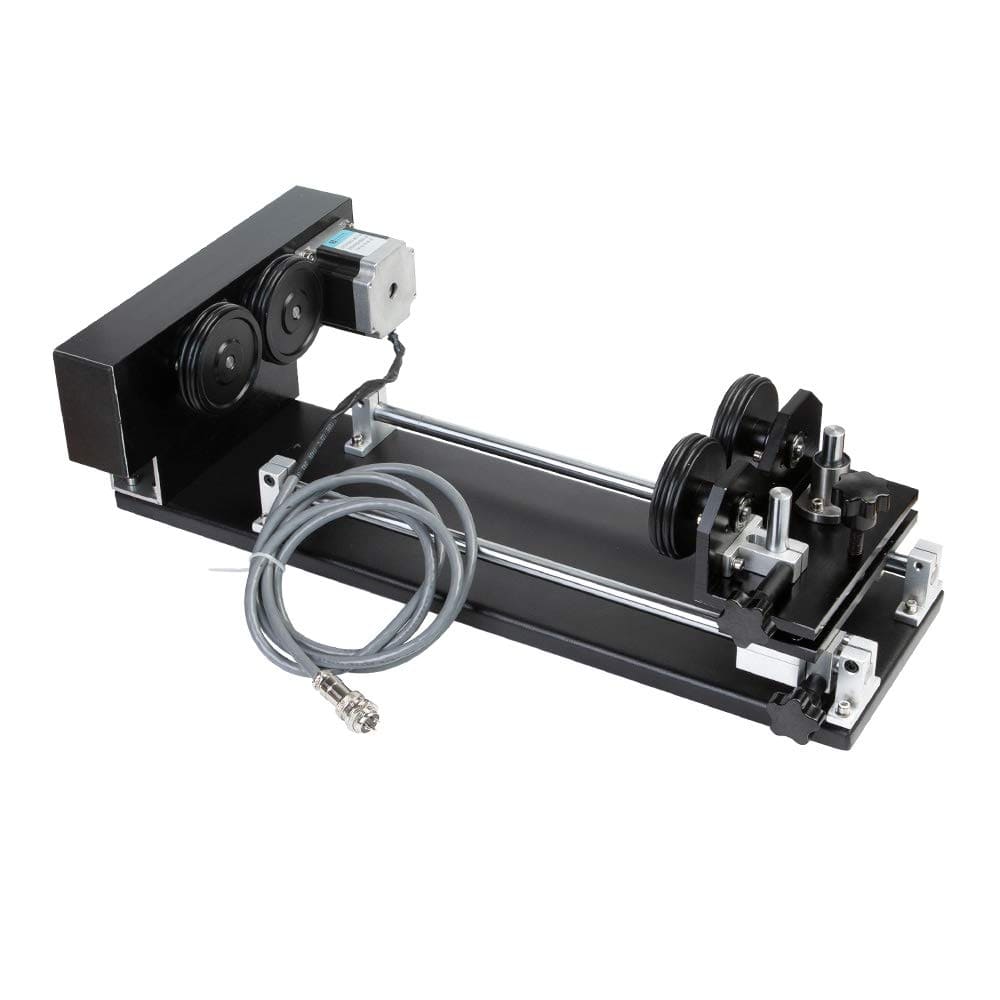

Модель L-6 оснащена роликовой системой размещения заготовок. Изделие устанавливается на подающие валики без жёсткого закрепления, что упрощает его установку и замену при серийной обработке однотипной продукции.

Габаритные размеры устройства — 500×210×130 мм, максимальная длина заготовки — 360 мм. Согласно описанию LASERTOR, роторная ось подключается вместо оси Y совместимого лазерного станка.

Поворотное устройство L-6 подходит для задач круговой гравировки на бутылках, стаканах, цилиндрических сувенирах, трубках и других изделиях при условии соответствия их размеров, массы и геометрии возможностям механизма.

В интернет-магазине LASERTOR можно купить поворотное устройство L-6 для лазерного станка, подобрать совместимую оснастку и сравнить другие поворотные устройства для лазерных станков и граверов.

Конструкция и принцип работы поворотного устройства L-6

Поворотная ось L-6 предназначена для вращения заготовки, установленной на роликовой опоре. Во время лазерной обработки подающие валики обеспечивают поворот изделия вокруг его продольной оси.

В результате лазерный луч последовательно обрабатывает участки цилиндрической поверхности, формируя изображение по окружности.

Роликовый механизм подачи

Заготовка размещается на подающих валиках без жёсткого закрепления в патроне. Такой способ особенно удобен для однотипных изделий, которые необходимо быстро устанавливать и извлекать из рабочей зоны.

Для стабильной гравировки поверхность изделия должна обеспечивать надёжный контакт с роликами. Проскальзывание приводит к нарушению масштаба и геометрии изображения.

Обработка цилиндрических изделий

При обработке цилиндра с постоянным диаметром проще согласовать линейный размер изображения с угловым перемещением заготовки.

Устройство применяется для нанесения надписей, логотипов и декоративных элементов на боковую поверхность изделия.

Обработка конусных изделий

В описании LASERTOR указана возможность работы с конусными заготовками. Однако при изменении диаметра вдоль оси изделия необходимо учитывать особенности контакта с роликами и возможные геометрические искажения.

Для высокоточной гравировки конусов может потребоваться дополнительная механическая настройка или программная компенсация.

Быстрая смена заготовок

Отсутствие патронного зажима позволяет сократить количество операций при установке следующего изделия.

Это преимущество востребовано при серийной персонализации сувениров, когда выполняется многократная гравировка изделий одинаковой формы.

Преимущества поворотного устройства L-6

• Роликовая конструкция. Размещение цилиндрических изделий на подающих валиках.
• Заготовки длиной до 360 мм. Подходит для соответствующих по габаритам изделий.
• Компактные габариты. Размер устройства 500×210×130 мм.
• Подключение вместо оси Y. Предусмотрено для совместимых систем управления.
• Гравировка по окружности. Позволяет наносить изображения на цилиндрические поверхности.
• Работа с конусными заготовками. Возможна при подходящей геометрии изделия и корректной настройке.
• Удобство серийной обработки. Быстрая установка и смена заготовок.
• Дополнительные возможности станка. Расширяет область применения лазерного гравера.

Применение поворотного устройства L-6

Гравировка стеклянных бутылок

Роликовая ось может использоваться для нанесения надписей и декоративных изображений на стеклянные бутылки подходящей формы.

Перед обработкой необходимо проверить устойчивость бутылки, диаметр, длину, массу и соответствие возможностям лазерного станка.

Гравировка стаканов и термосов

Поворотное устройство подходит для персонализации цилиндрических стаканов и термосов, которые можно устойчиво разместить на роликах.

Изделия с ручками, выступами или сложным профилем могут требовать другой конструкции роторной оснастки.

Нанесение изображений на деревянные цилиндры

При использовании совместимого CO₂-лазера можно выполнять гравировку деревянных рукояток, цилиндрических сувениров и других подходящих заготовок.

Качество зависит от древесины, настройки фокуса, мощности излучения и равномерности вращения.

Гравировка пластиковых изделий

L-6 можно применять при обработке совместимых цилиндрических пластиковых деталей на лазерном оборудовании соответствующего типа.

Перед гравировкой необходимо убедиться в безопасности материала. ПВХ, винил и другие пластики с опасными продуктами термического разложения не подходят для обычной лазерной обработки.

Маркировка металлических изделий

Для маркировки металлических цилиндров требуется подходящий лазерный источник. Совместимость L-6 с конкретным лазерным маркером определяется конструкцией механизма и возможностями контроллера.

Установка поворотной оси не превращает CO₂-гравер в оборудование для промышленной маркировки металлов.

Подключение поворотного устройства L-6 к лазерному станку

Согласно карточке LASERTOR, L-6 подключается вместо оси Y. В такой конфигурации команды перемещения соответствующей оси используются для вращения цилиндрической заготовки.

Перед подключением необходимо проверить характеристики двигателя, драйвера и электрическую схему станка.

Что проверить перед установкой

• Модель контроллера лазерного станка.
• Поддержку роторного режима.
• Электрические параметры двигателя L-6.
• Совместимость со штатным драйвером оси Y.
• Тип разъёма и назначение контактов.
• Размеры свободного пространства рабочей камеры.
• Возможность установки устройства 500×210×130 мм.
• Диапазон регулировки положения лазерной головки или рабочего стола.
• Размеры и массу планируемой заготовки.

Важно: нельзя подключать поворотное устройство к станку исключительно по совпадению формы разъёма. Неправильное соединение может привести к повреждению двигателя, драйвера или контроллера.

Порядок установки и настройки

1. Выключите лазерный станок и отключите питание.
2. Проверьте электрическую совместимость устройства с контроллером и драйвером.
3. Установите L-6 на устойчивую рабочую поверхность.
4. Убедитесь, что корпус не мешает перемещению лазерной головки.
5. Подключите устройство вместо оси Y по подтверждённой схеме производителя.
6. Разместите заготовку на роликах.
7. Проверьте правильность положения оси вращения.
8. Настройте диаметр и параметры вращения в программном обеспечении.
9. Установите рабочий фокус лазерной головки.
10. Выполните пробную гравировку и проверьте размеры изображения.

Настройка диаметра и соосности заготовки

Для правильной гравировки цилиндрических изделий необходимо согласовать вращение детали с размерами изображения.

Длина окружности цилиндра вычисляется по формуле L = π × D, где D — диаметр изделия, а L — длина его окружности.

Например, для цилиндра диаметром 60 мм длина окружности составляет приблизительно 188,5 мм.

При настройке роликового поворотного устройства также необходимо учитывать геометрию привода и возможное проскальзывание.

Причины искажения изображения

• Неверно указан диаметр заготовки.
• Неправильно настроены параметры вращения.
• Заготовка установлена с перекосом.
• Поверхность изделия проскальзывает на роликах.
• Изделие имеет выраженную конусность.
• Неправильно настроено положение фокуса.
• Параметры драйвера не соответствуют приводу.

Для обеспечения повторяемости результатов при серийной гравировке рекомендуется сначала выполнить пробную обработку на образце с аналогичными размерами и поверхностью.

Обслуживание и эксплуатация поворотного устройства L-6

При эксплуатации поворотной оси необходимо следить за состоянием роликов, привода и электрического соединения.

Рекомендации по обслуживанию

• Очищайте ролики от пыли и продуктов лазерной обработки.
• Проверяйте отсутствие загрязнений на контактных поверхностях.
• Контролируйте состояние кабеля и разъёма.
• Не допускайте натяжения проводов при работе.
• Проверяйте устойчивость устройства на рабочем столе.
• Следите за отсутствием повышенного люфта и вибраций.
• Не превышайте допустимую нагрузку на привод.
• Не допускайте выпадения изделия с роликов.
• Выполняйте смазку только предусмотренных производителем узлов.
• Проводите обслуживание при отключённом оборудовании.

Сравнение поворотных устройств L-6, L-5, L-3 и L-2

При выборе роторной оси необходимо учитывать подтверждённую длину заготовки, способ её размещения, габариты устройства и совместимость с лазерным станком.

Поворотное устройство L-6 или L-5

L-6 имеет подтверждённые габариты и максимальную длину заготовки 360 мм. Для сравнения с поворотным устройством L-5 необходимо дополнительно проверить допустимые размеры изделий и способ подключения.

Поворотное устройство L-6 или L-3

Перед выбором между L-6 и поворотным устройством L-3 следует сравнить конструкцию, требования к размещению заготовки и возможности электрического подключения.

Поворотное устройство L-6 или L-2

Если требуется альтернативная роторная оснастка, можно рассмотреть поворотное устройство L-2. При выборе необходимо учитывать диаметр, длину, массу изделия и совместимость с контроллером.

Поворотное устройство L-6 или L1

Модель L1 (50 см, 4PIN) имеет обозначение подключения 4PIN. Для L-6 тип электрического разъёма в опубликованной карточке не указан, поэтому взаимозаменяемость без проверки документации не подтверждена.

FAQ — часто задаваемые вопросы о поворотном устройстве L-6

1. Для чего предназначено поворотное устройство L-6?

Для вращения цилиндрических и некоторых конусных изделий при лазерной гравировке и маркировке.

2. Какой код товара у L-6?

Код товара LASERTOR — 10099.

3. Какие габариты у устройства?

500×210×130 мм.

4. Какая максимальная длина заготовки?

360 мм согласно технической таблице LASERTOR.

5. Как устанавливается заготовка?

На подающие валики без жёсткого закрепления.

6. Подходит ли L-6 для серийной гравировки?

Да. Роликовая конструкция упрощает смену однотипных изделий.

7. Можно ли гравировать бутылки?

Да, при подходящих размерах, массе, геометрии и устойчивом размещении на роликах.

8. Подходит ли устройство для стаканов?

Для цилиндрических стаканов подходящей формы при подтверждённой совместимости.

9. Можно ли гравировать термосы?

Возможно при соответствии размеров, массы и формы изделия возможностям механизма.

10. Подходит ли L-6 для конусных изделий?

В описании LASERTOR указана работа с конусными заготовками. Корректная обработка зависит от геометрии изделия и настроек.

11. Какой максимальный диаметр заготовки?

Точное значение в карточке товара не опубликовано.

12. Какую массу выдерживает устройство?

Допустимая масса заготовки не указана и требует уточнения.

13. Как подключается L-6?

По описанию LASERTOR устройство подключается вместо оси Y совместимого лазерного станка.

14. Подойдёт ли L-6 для любого CO₂-гравера?

Нет. Необходимо проверить контроллер, драйвер, электрическую схему и размеры рабочей камеры.

15. Какой тип разъёма установлен?

Тип разъёма в технической карточке не указан.

16. Какой двигатель установлен в L-6?

Модель двигателя и его электрические параметры не опубликованы.

17. Нужно ли настраивать диаметр?

Да. В описании устройства прямо указана необходимость настройки диаметра и соосности.

18. Почему изображение растягивается?

Возможные причины — неверная настройка вращения, неправильная геометрия заготовки или проскальзывание роликов.

19. Нужно ли настраивать фокус лазера?

Да. После установки L-6 следует проверить положение поверхности изделия относительно лазерной головки.

20. Можно ли гравировать деревянные цилиндры?

Да, на подходящем лазерном оборудовании при соблюдении механических ограничений устройства.

21. Можно ли маркировать металл?

Возможность зависит от лазерного источника и совместимости поворотной оси с системой маркировки металла.

22. Нужно ли закреплять заготовку в патроне?

Нет. Для L-6 предусмотрено размещение на подающих валиках без патронного закрепления.

23. Какая гарантия на L-6?

Гарантийный срок устанавливается производителем и указывается в паспорте изделия. Его необходимо подтвердить при покупке.

24. Где купить поворотное устройство L-6?

В интернет-магазине LASERTOR с возможностью самовывоза в Санкт-Петербурге и доставки по России.

Купить поворотное устройство L-6 в LASERTOR

Купить поворотное устройство L-6 для лазерного станка CO₂ и гравера можно в компании LASERTOR. Модель предназначена для обработки цилиндрических и конусных изделий длиной до 360 мм и отличается роликовым размещением заготовок с возможностью быстрой смены при серийной работе.

Перед заказом рекомендуется указать модель лазерного станка, контроллер, характеристики драйвера, размеры и массу планируемых изделий.

Цена поворотного устройства L-6

Цены указаны по карточке LASERTOR. Актуальную стоимость, наличие и условия поставки необходимо подтвердить при оформлении заказа. Самовывоз со склада осуществляется после предварительного оформления и оплаты.

Преимущества покупки в LASERTOR

• Подбор поворотного устройства под лазерный станок.
• Консультации по совместимости с контроллером и драйвером.
• Ассортимент роликовых и других роторных механизмов.
• Сравнение моделей L-2, L-3, L-5, L-6 и L1.
• Комплектующие и дополнительная оснастка для лазерных станков.
• Продажа физическим и юридическим лицам.
• Самовывоз в Санкт-Петербурге.
• Доставка по России.

Если требуется сравнить конструкции, рассмотрите поворотное устройство L-5, поворотное устройство L-3 и поворотное устройство L-2.

Все доступные модели представлены в разделе поворотные устройства для лазерных станков и граверов LASERTOR.
