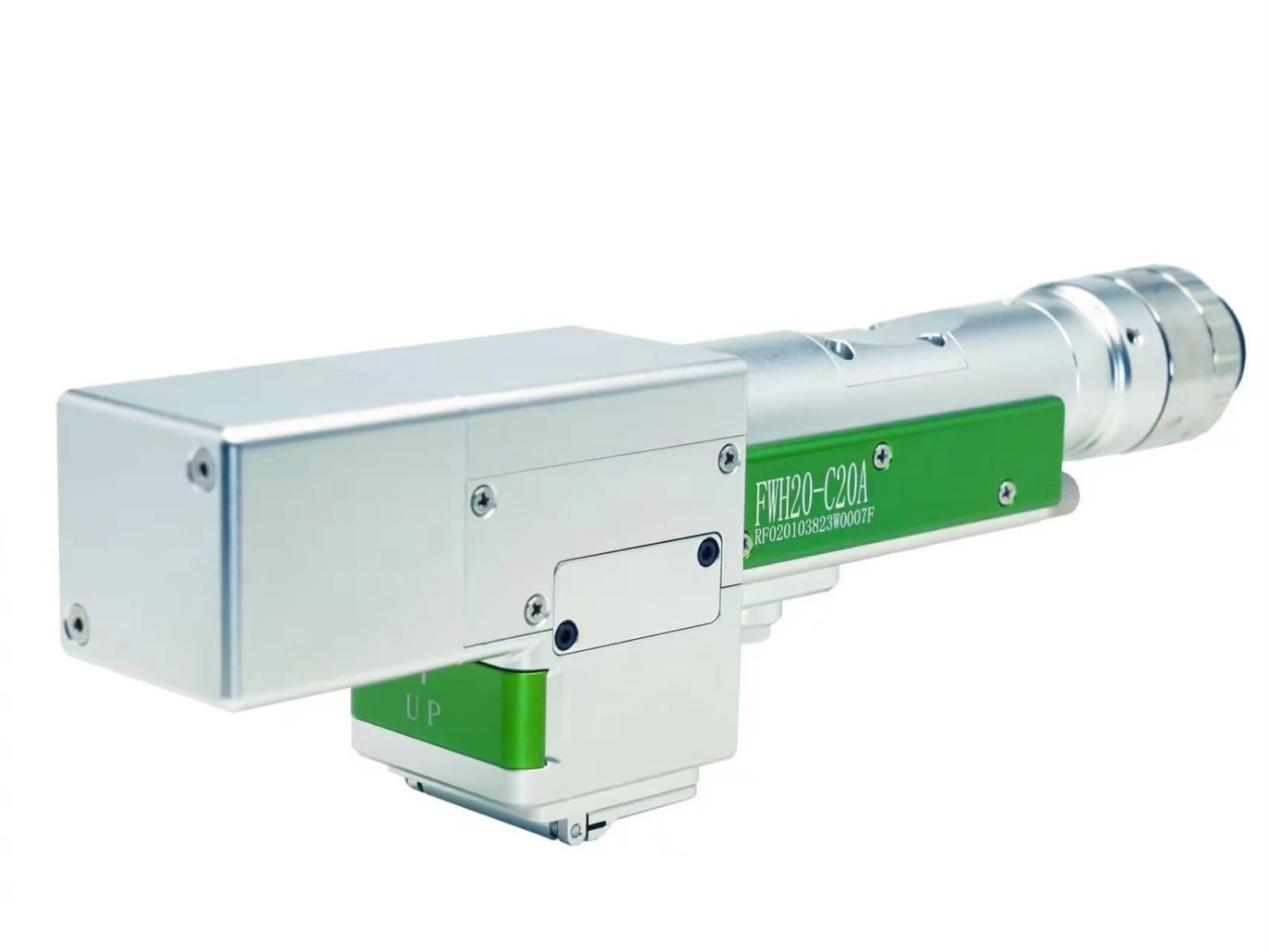

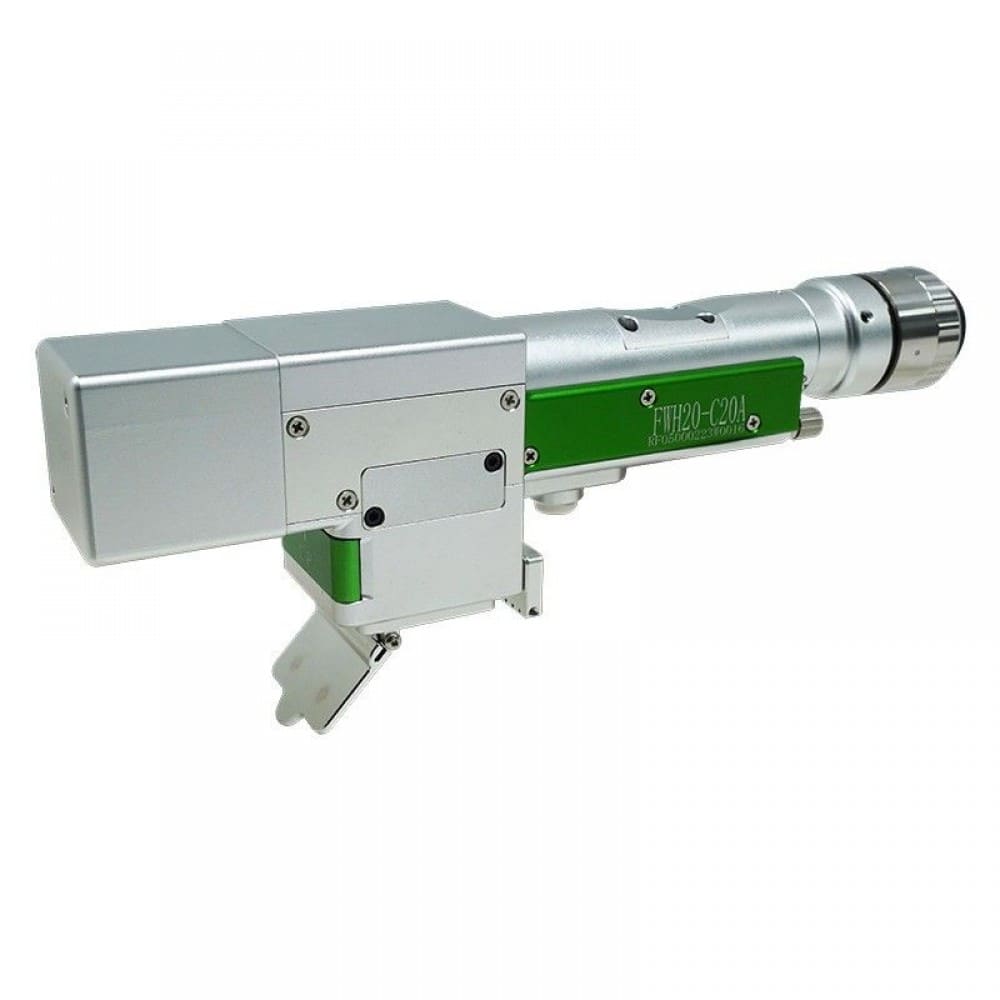

Пистолет лазерной очистки Relfar FWH20-C20A

Relfar FWH20-C20A

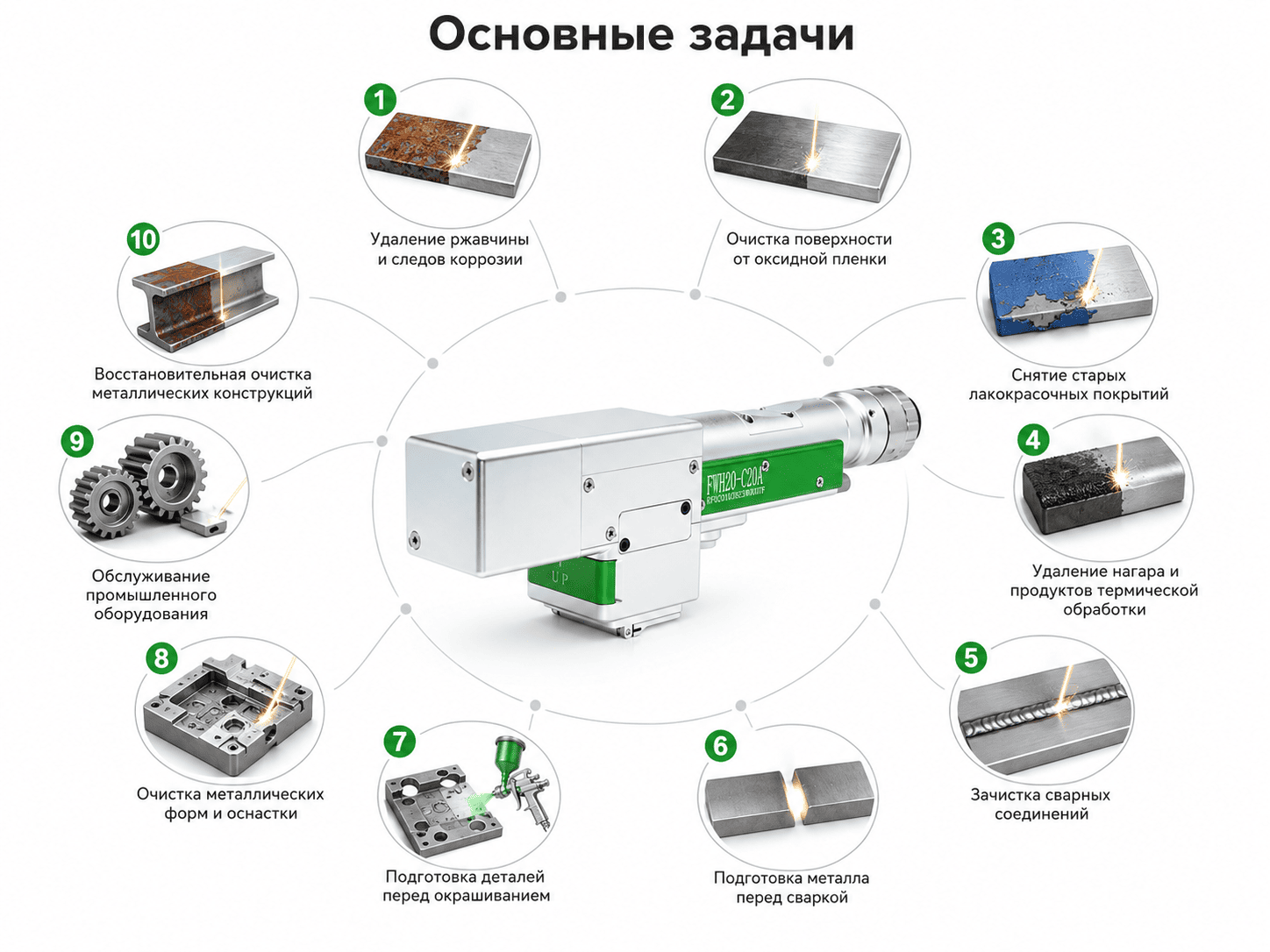

Для чего используется лазерный пистолет FWH20-C20A

• удаление ржавчины и следов коррозии;

• очистка поверхности от оксидной пленки;

• снятие старых лакокрасочных покрытий;

• удаление нагара и продуктов термической обработки;

• зачистка сварных соединений;

• подготовка металла перед сваркой;

• подготовка деталей перед окрашиванием;

• очистка металлических форм и оснастки;

• обслуживание промышленного оборудования;

• восстановительная очистка металлических конструкций.

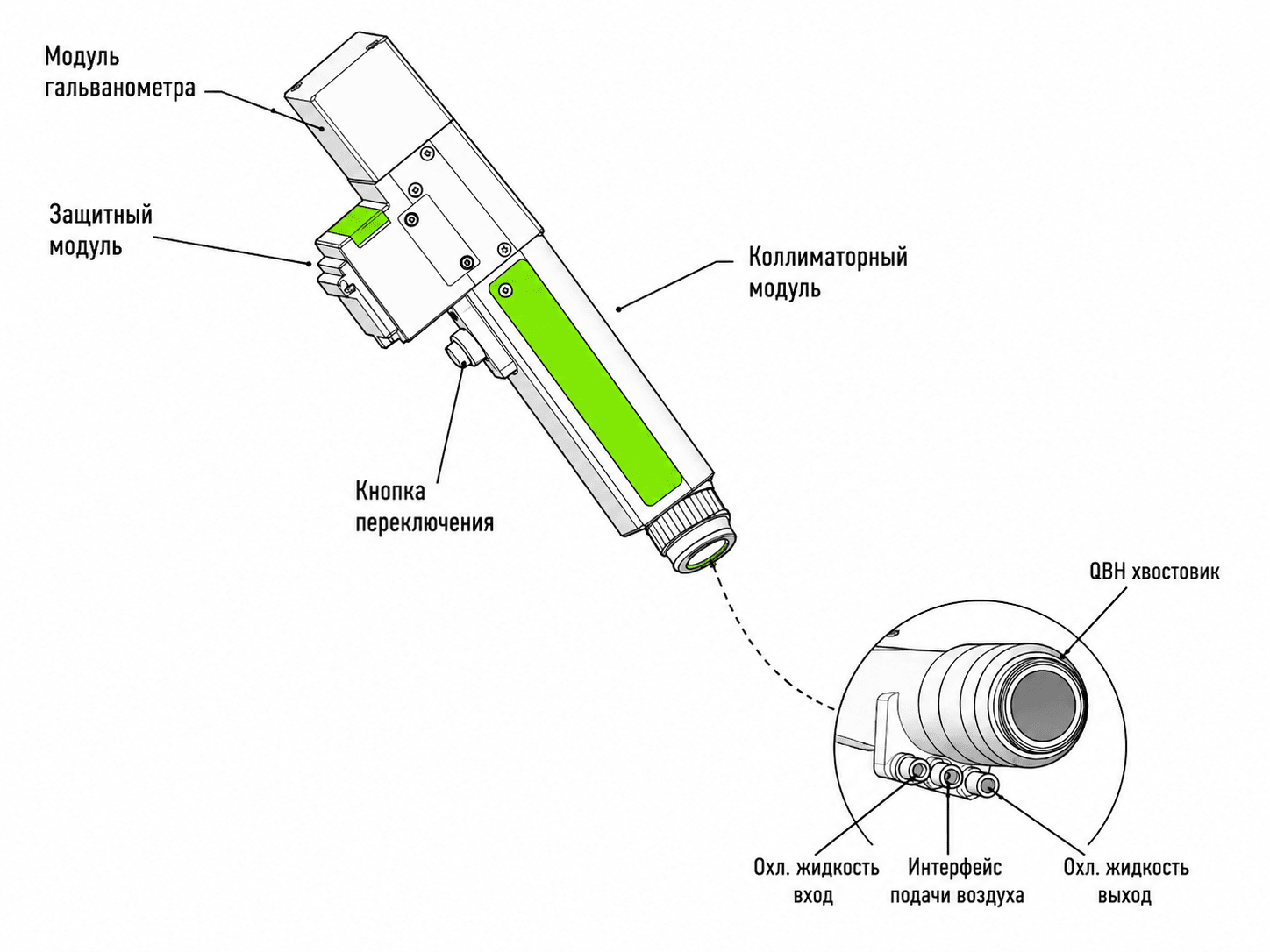

Как устроен лазерный пистолет

• FWH20-C20A является полноценным оптическим и сканирующим модулем. Внутри корпуса расположены элементы, отвечающие за формирование и перемещение лазерного луча.

• Излучение поступает от волоконного лазерного источника через оптоволоконный кабель и разъем QBH. Далее луч проходит через коллимирующую оптику, сканирующий узел и фокусирующую систему.

• Сканирующие зеркала с высокой скоростью отклоняют лазерный луч, формируя рабочую полосу. Оператор может изменять параметры развертки в зависимости от характера загрязнения и размеров обрабатываемого участка.

• Именно сканирующая система превращает мощный волоконный лазер в удобный ручной инструмент для производственной очистки.

Основные характеристики FWH20-C20A

• Тип оборудования — ручная головка лазерной очистки
• Модель — FWH20-C20A
• Производитель — Relfar
• Тип лазера — волоконный
• Рабочая длина волны — около 1070 нм
• Максимальная мощность источника — до 3000 Вт
• Интерфейс подключения волокна — QBH
• Ширина сканирования — до 300 мм
• Скорость сканирования — до 20 000 мм/с
• Коллимирующая оптика — F50
• Фокусирующая оптика — F600
• Система охлаждения — водяная
• Масса головки — около 0,78 кг

Регулируемая рабочая ширина

• листового металла;

• резервуаров;

• рам;

• балок;

• кузовных элементов;

• металлоконструкций;

• крупных сварных изделий;

• технологических столов;

• производственной оснастки.

Широкая развертка позволяет проходить поверхность последовательными полосами и уменьшает количество движений оператора.

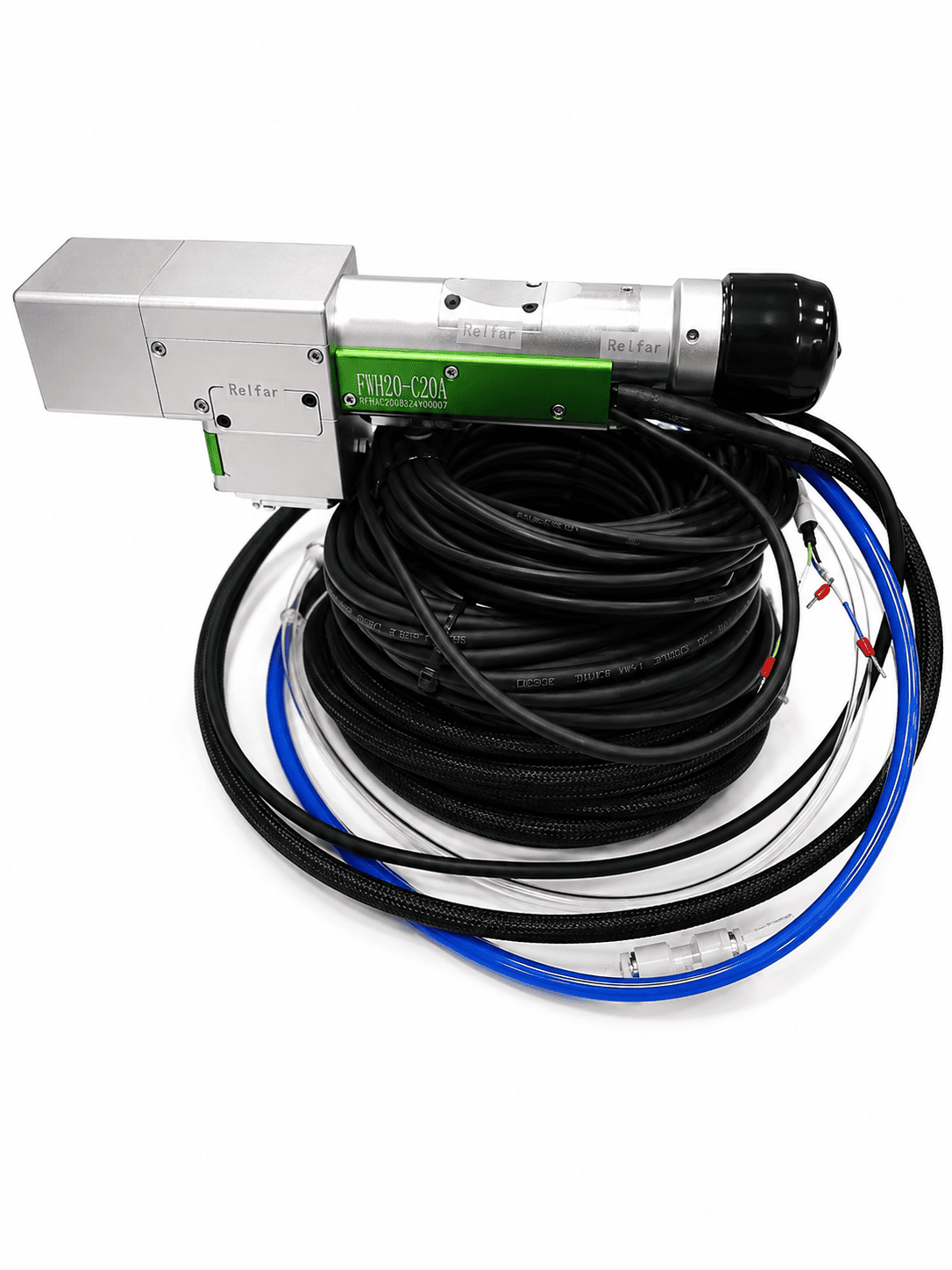

Работа с мощными лазерами до 3000 Вт

• глубокой ржавчины;

• толстого слоя краски;

• прокатной окалины;

• нагара;

• многослойных покрытий;

• производственных загрязнений.

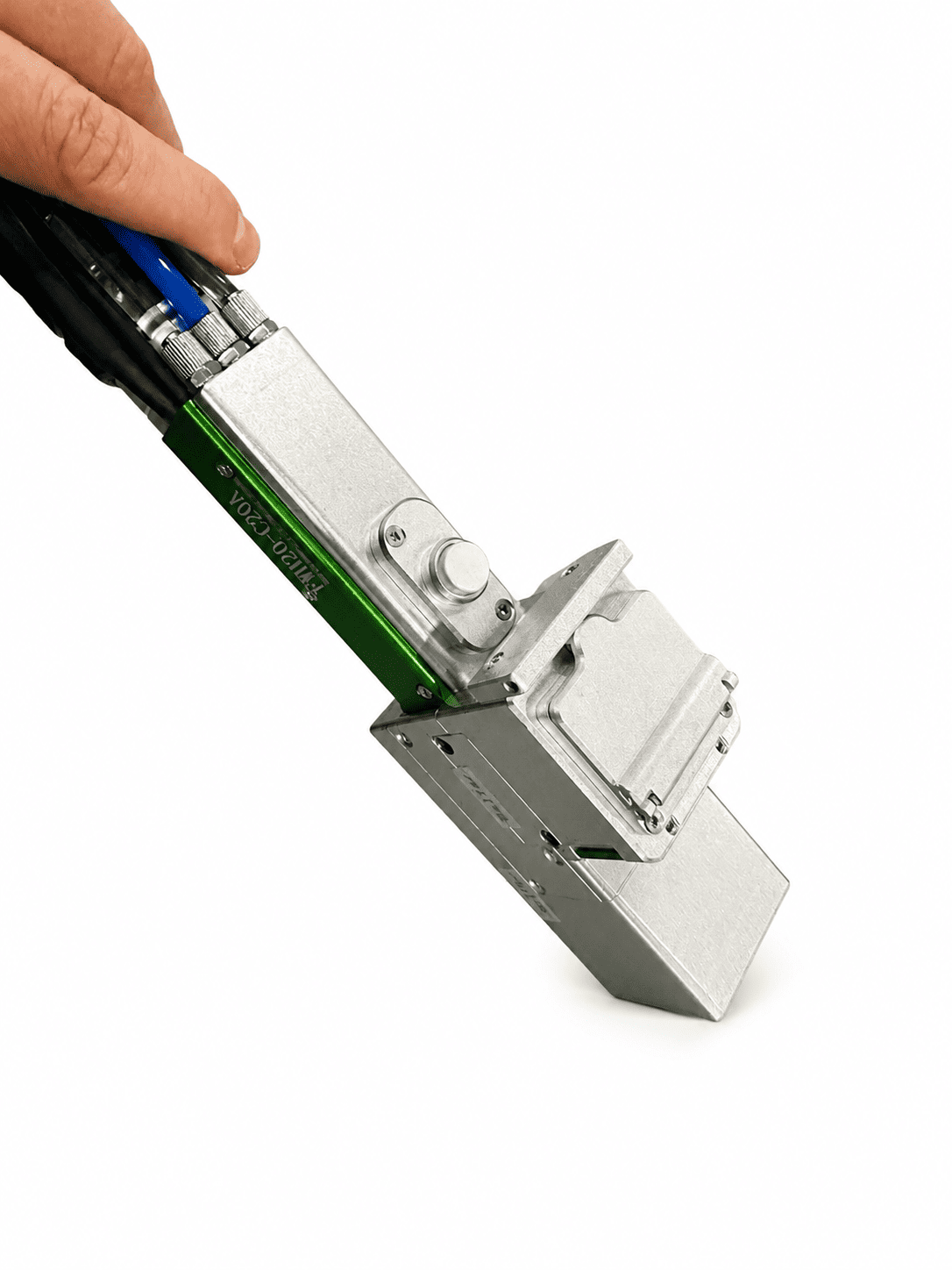

Легкий корпус для ручной работы

• вертикальных поверхностей;

• сварных швов;

• крупногабаритных изделий;

• внутренних элементов конструкций;

• участков над уровнем рабочего стола.

Компактная конструкция также позволяет работать в местах, куда сложно подвести обычный механический инструмент.

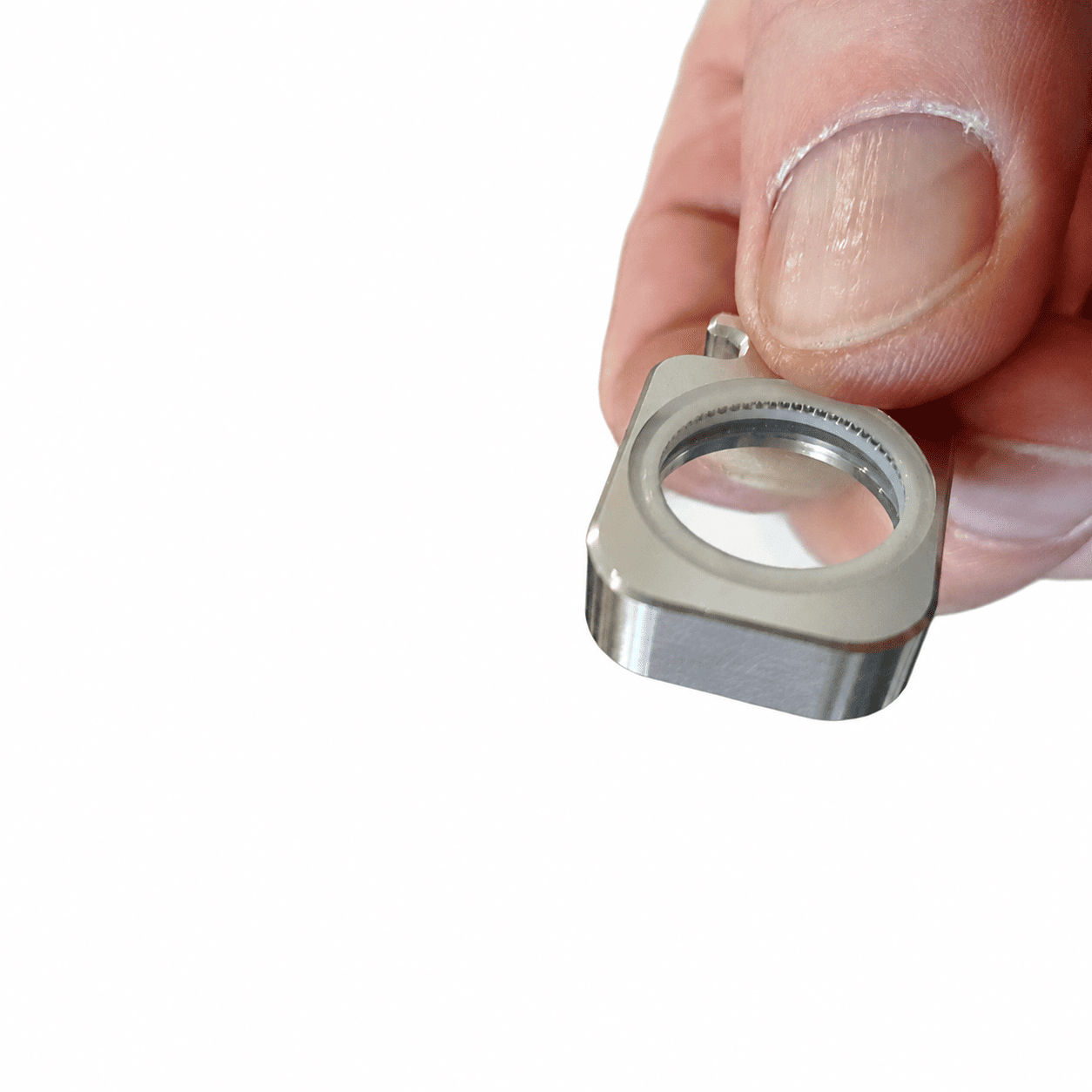

Оптическая система

• Качество лазерной очистки напрямую зависит не только от источника, но и от состояния оптики.
• В FWH20-C20A используются отдельные коллимирующие и фокусирующие элементы. Они формируют рабочий лазерный луч и обеспечивают необходимую геометрию развертки.
• Защитные элементы оптического тракта предотвращают быстрое загрязнение основных линз продуктами очистки.
• При эксплуатации рекомендуется регулярно контролировать состояние защитного стекла. Если оно покрывается продуктами горения или металлической пылью, эффективность передачи лазерной энергии снижается.
• Своевременная замена защитного стекла позволяет сохранить стабильную мощность на рабочей поверхности и продлить срок службы более дорогих внутренних компонентов.

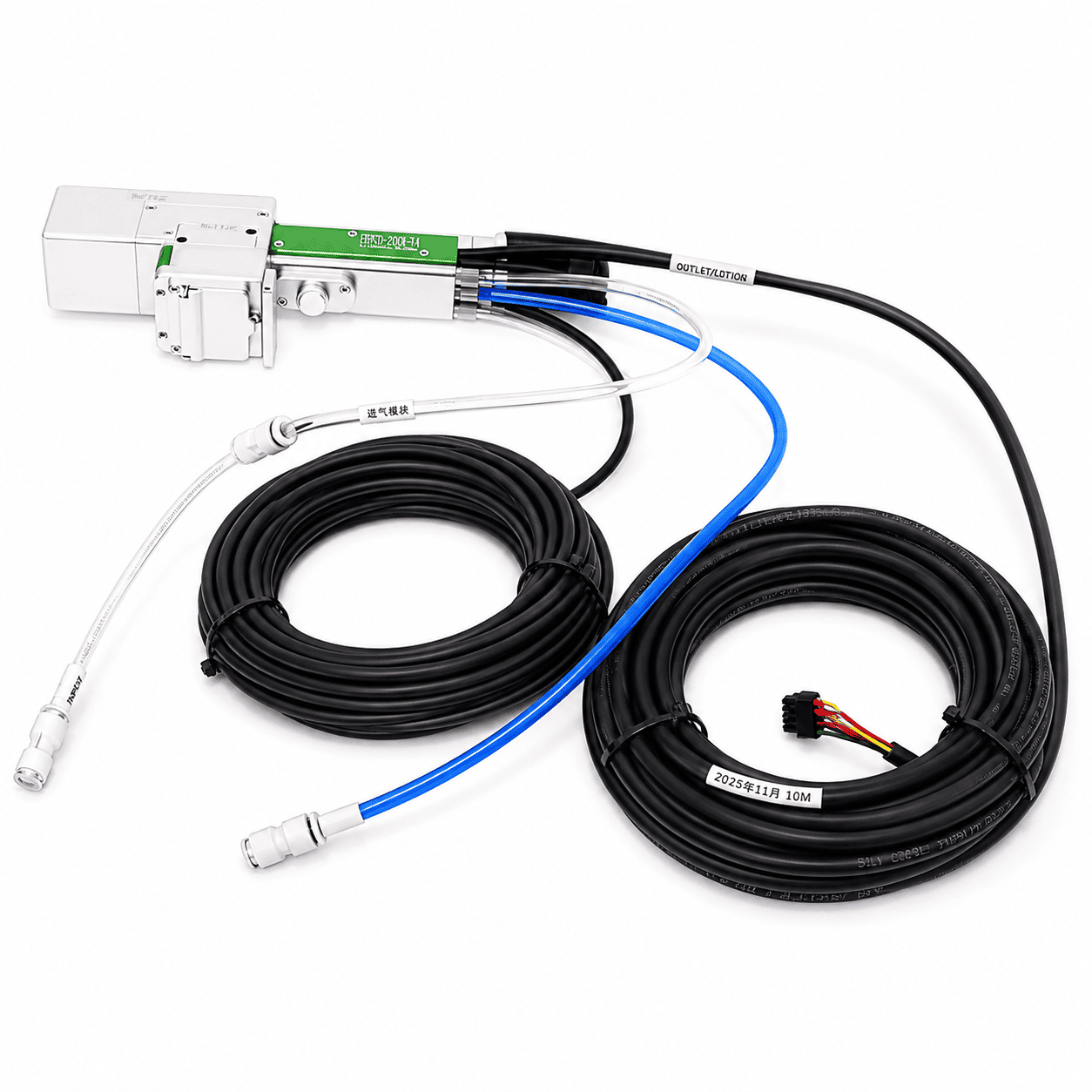

Водяное охлаждение

• При работе с мощным непрерывным лазерным излучением оптические элементы и корпус испытывают значительную тепловую нагрузку.

• Поэтому FWH20-C20A используется совместно с системой водяного охлаждения.

• Чиллер поддерживает необходимую температуру рабочей головки и обеспечивает стабильность оборудования при длительной эксплуатации.

• Правильно подобранное охлаждение особенно важно при работе на высокой мощности и в режиме продолжительной очистки крупных деталей.

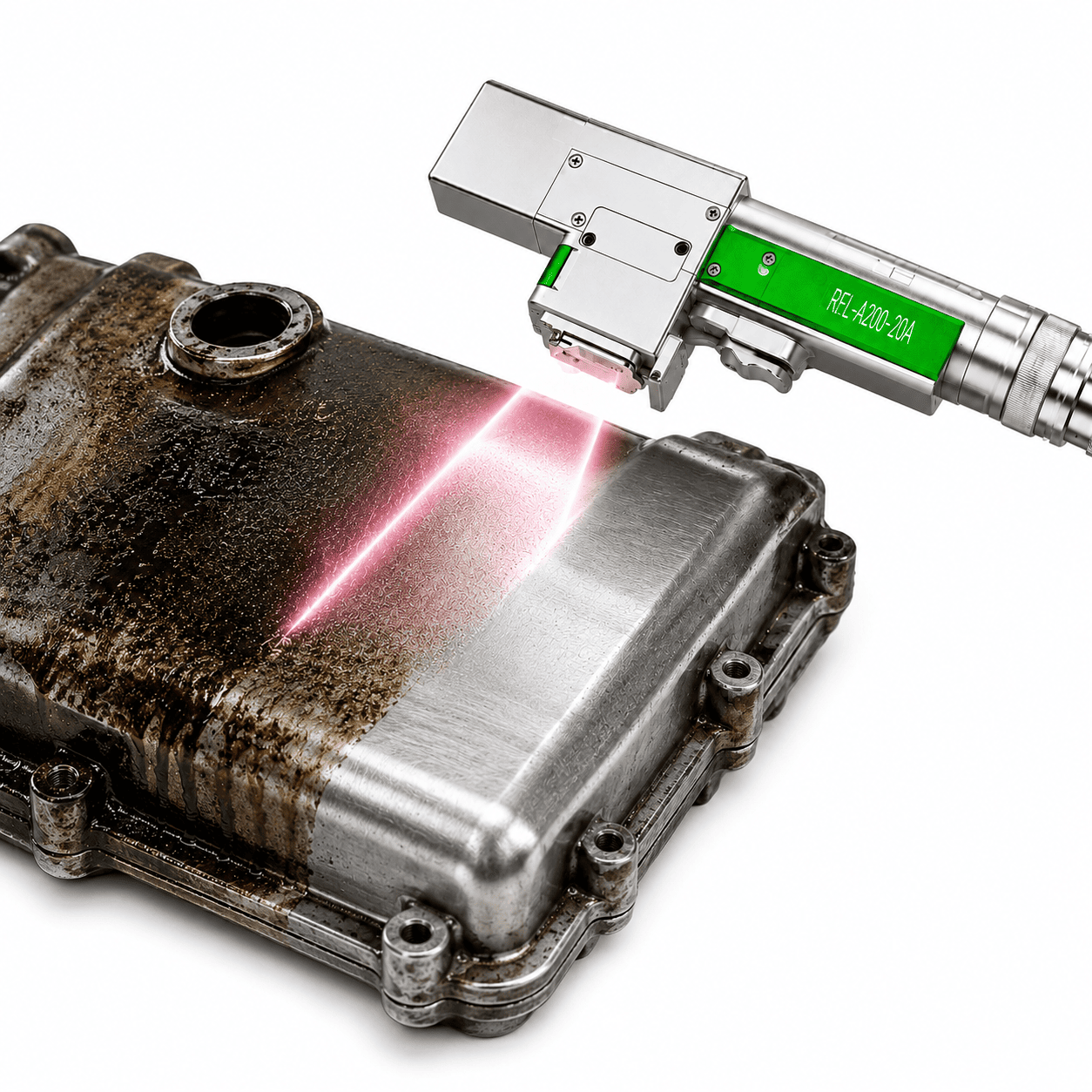

Какие металлы можно очищать

• углеродистая сталь;

• нержавеющая сталь;

• конструкционная сталь;

• чугун;

• алюминий;

• оцинкованные детали;

• металлические сплавы.

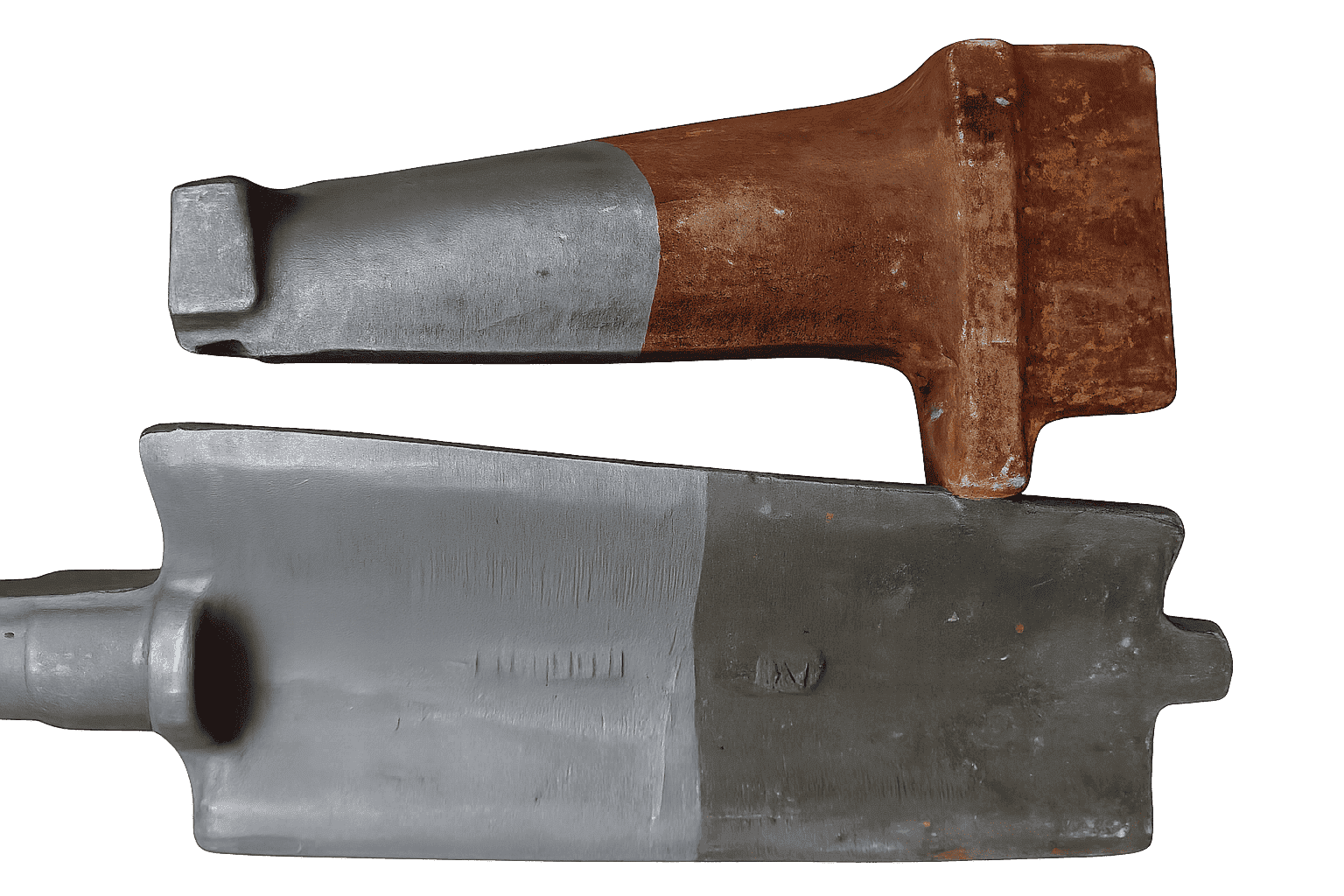

Очистка ржавчины

• лепестковых кругов;

• металлических щеток;

• наждачных материалов;

• абразивных насадок.

Удаление краски лазером

• по линии будущего сварного соединения;

• перед нанесением нового покрытия;

• вокруг ремонтируемого участка;

• с кромки металлической детали;

• с отдельных элементов конструкции.

В отличие от механической зачистки оператор может точнее контролировать границы рабочей области.

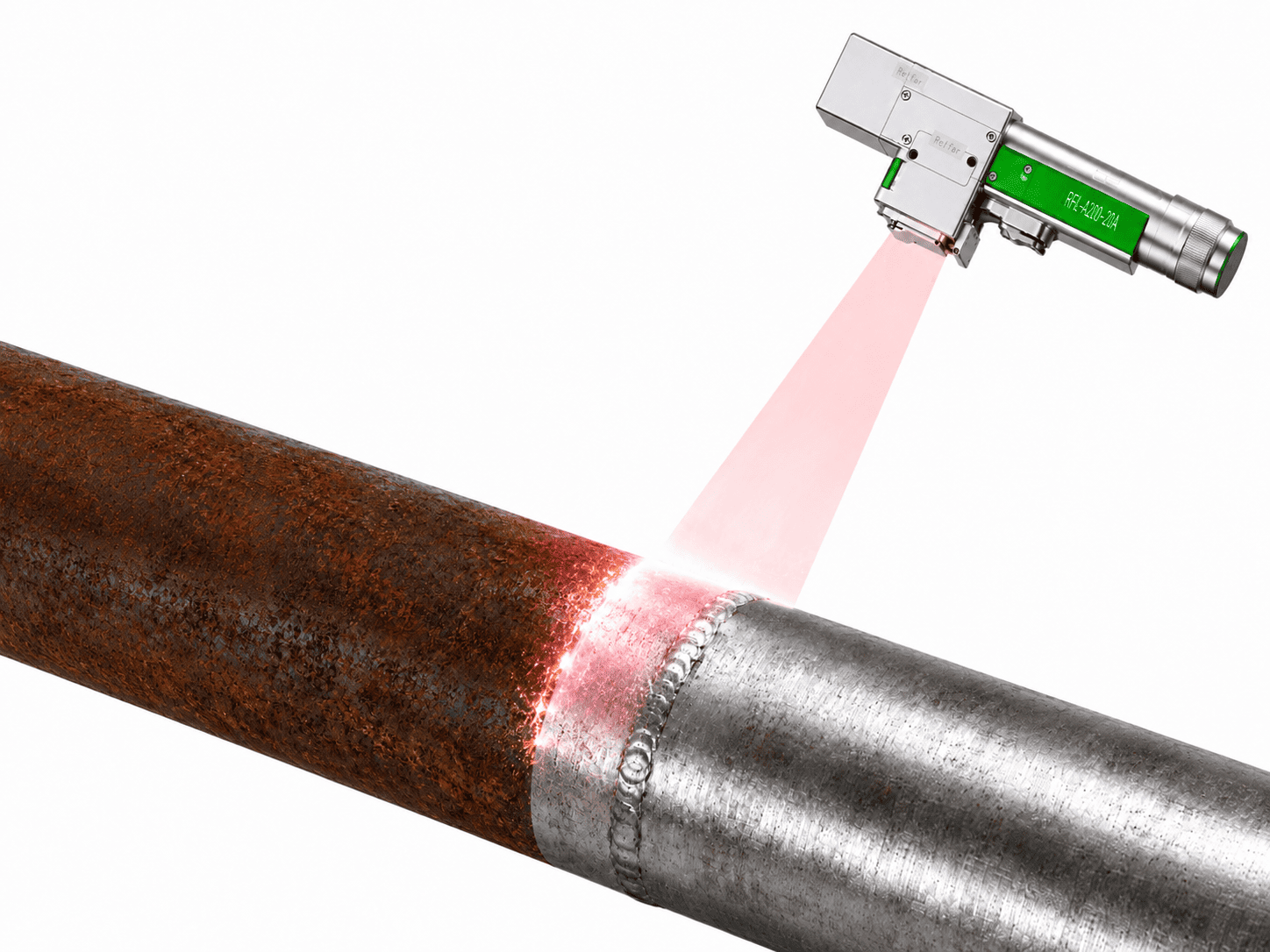

Очистка сварных швов

• ржавчину;

• оксидный слой;

• остатки краски;

• загрязнения;

• технологические покрытия.

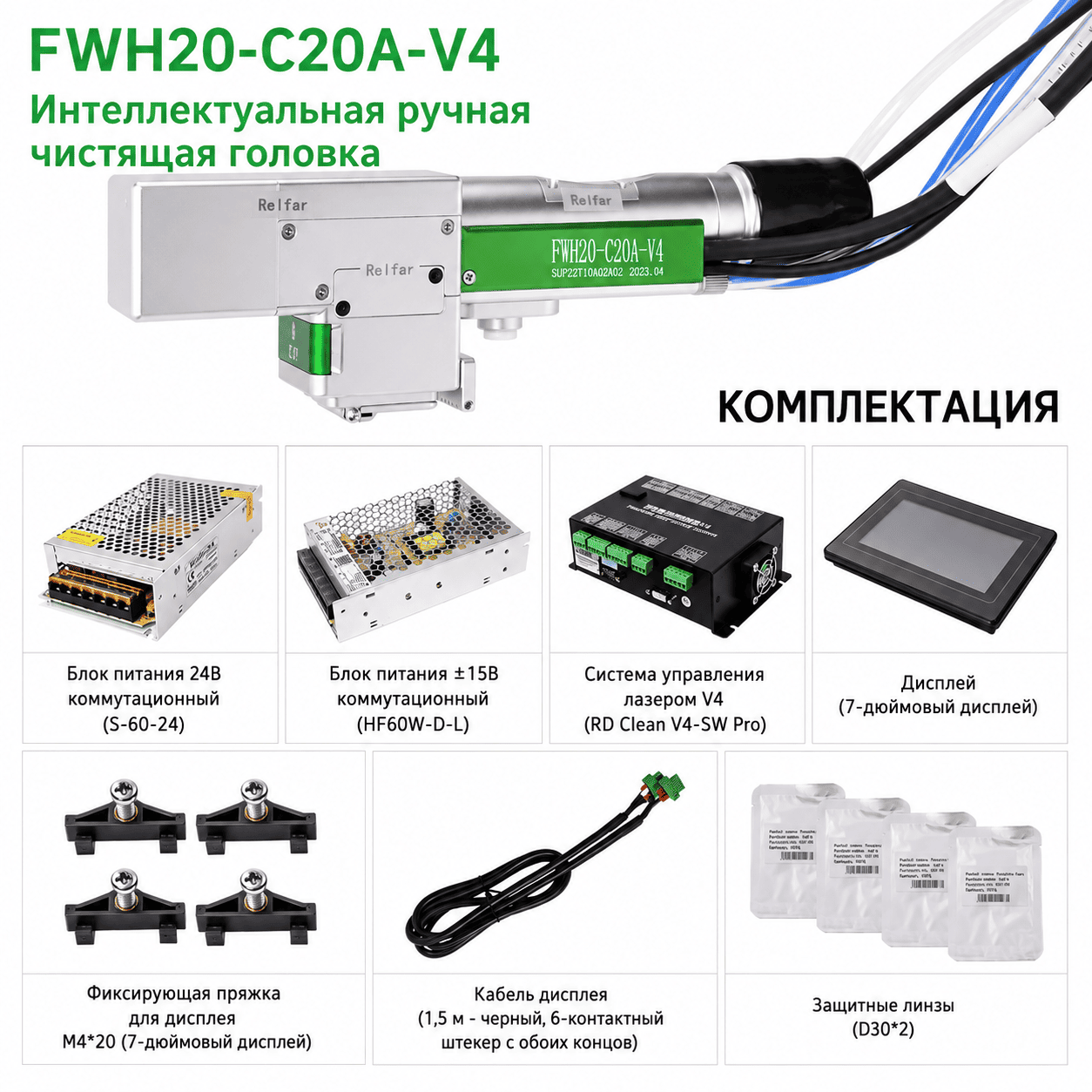

Почему стоит использовать FWH20-C20A

• поддержка мощных лазерных источников;

• широкая регулируемая зона сканирования;

• небольшой вес;

• высокая скорость перемещения луча;

• промышленная конструкция;

• водяное охлаждение;

• подключение через QBH;

• возможность работы с разными загрязнениями;

• удобство обслуживания;

• высокая производительность на крупных поверхностях.

При правильно собранной системе одна лазерная установка способна заменить сразу несколько традиционных способов очистки.

Пистолет как элемент лазерной установки

• волоконный лазерный источник;

• блок управления;

• контроллер головки;

• чиллер;

• источник питания;

• оптоволоконный кабель;

• система блокировок;

• защитная оптика;

• вытяжка или удаление продуктов очистки.

Для производства и сервисных работ

• металлообрабатывающих производствах;

• сварочных цехах;

• машиностроении;

• ремонте техники;

• производстве металлоконструкций;

• сервисных предприятиях;

• судоремонте;

• обслуживании промышленного оборудования;

• производстве резервуаров и емкостей.

Купить пистолет лазерной очистки FWH20-C20A

• мощность лазерного источника;

• модель источника;

• тип разъема волокна;

• модель контроллера;

• назначение оборудования;

• материал деталей;

• характер загрязнения;

• необходимую ширину обработки.
