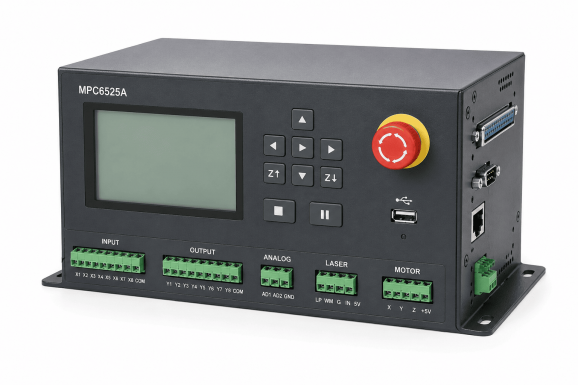

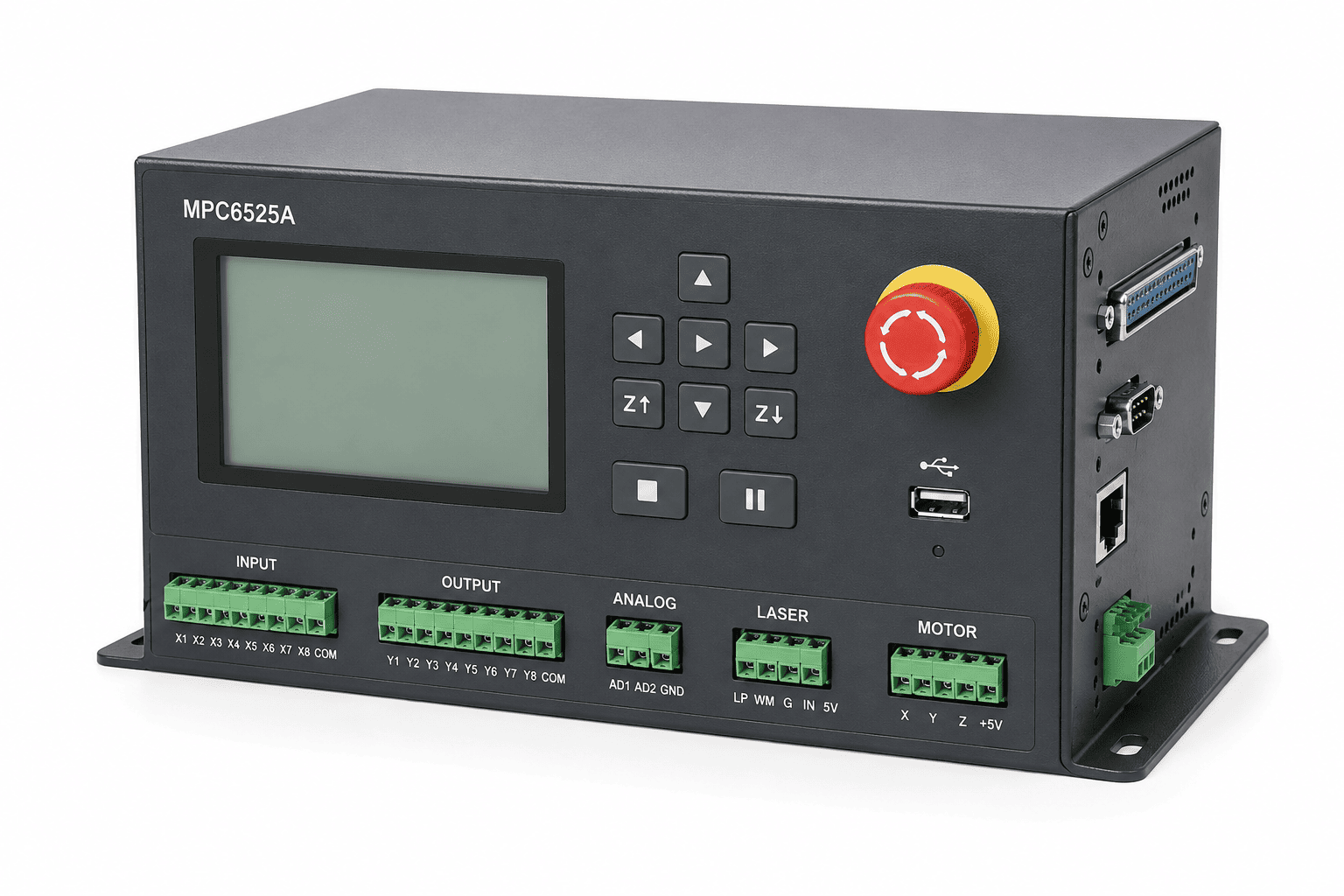

Контроллер Leetro MPC6525A для CO₂-лазерного станка

Leetro MPC6525A — трёхосевой контроллер управления движением для CO₂-лазерных станков резки и гравировки. Система построена на базе DSP и FPGA, поддерживает управление осями X, Y и Z, работу с шаговыми и совместимыми сервоприводами, управление мощностью лазерного источника, загрузку файлов по USB и работу с операторской панелью PAD03.

Контроллер применяется при сборке, ремонте и модернизации CO₂-лазерных станков. MPC6525A поддерживает линейную и круговую интерполяцию, управление движением по сложным траекториям, синхронизацию лазерного излучения с перемещением рабочего органа и хранение загруженных заданий во встроенной памяти.

Код товара LASERTOR — 10228.

Для чего нужен контроллер Leetro MPC6525A

MPC6525A выполняет функции центральной системы управления лазерным станком. Контроллер обрабатывает подготовленный файл, формирует сигналы движения для драйверов двигателей и управляет включением и мощностью лазерного источника.

Leetro MPC6525A используется для:

• управления движением по осям X, Y и Z;
• управления шаговыми двигателями через драйверы;
• работы с совместимыми цифровыми сервоприводами;
• управления включением CO₂-лазера;
• регулировки мощности лазерного источника;
• обработки файлов лазерной резки и гравировки;
• работы с концевыми датчиками;
• управления воздушной продувкой;
• работы с операторской панелью PAD03;
• загрузки данных через USB;
• хранения заданий во внутренней памяти;
• восстановления обработки после остановки при соответствующей настройке.

Трёхосевая система управления

Leetro MPC6525A предназначен для управления трёмя осями.

В типовом CO₂-лазерном станке:

• X — перемещение лазерной головы по горизонтальной оси;
• Y — перемещение по второй координате рабочего поля;
• Z — подъём и опускание рабочего стола или другого исполнительного механизма.

Фактическое назначение оси Z определяется конструкцией конкретного станка и настройками контроллера.

DSP и FPGA

MPC6525A разработан на базе технологий DSP и FPGA. Такое построение позволяет контроллеру выполнять расчёт траектории и управление движением непосредственно на аппаратном уровне.

Для системы реализованы алгоритмы:

• предварительного анализа скорости;
• сглаживания переходов между сегментами;
• синхронизации движения и лазерного излучения;
• линейной интерполяции;
• круговой интерполяции;
• многокоординатного движения по непрерывному контуру.

Поддержка шаговых и серводвигателей

Leetro MPC6525A может формировать сигналы STEP/DIR для управления внешними драйверами.

Контроллер применяется с:

• шаговыми двигателями;
• шаговыми драйверами;
• совместимыми цифровыми сервоприводами;
• системами открытого контура управления.

Двигатели нельзя подключать непосредственно к выходам контроллера. MPC6525A формирует только управляющие сигналы, которые поступают на соответствующие драйверы.

Максимальная частота управляющих импульсов

В технических материалах по MPC6525A встречается максимальная частота импульсного выхода до 7,5 МГц. Для отдельных режимов движения и гравировки также приводятся значения до 2 МГц.

Эти параметры относятся к разным функциям контроллера, поэтому их нельзя смешивать с частотой PWM управления лазером.

Значение «частота ШИМ до 7,5 Гц», указанное в старой карточке LASERTOR, технически некорректно и не должно использоваться как характеристика PWM лазера.

Управление CO₂-лазером

MPC6525A разработан прежде всего для CO₂-лазерных систем.

Контроллер поддерживает:

• сигнал включения лазера;
• TTL-совместимое управление;
• PWM-регулировку мощности;
• аналоговое управление мощностью;
• синхронизацию лазера с движением;
• управление лазерными блоками питания через соответствующие управляющие входы.

Работа с CO₂ RF-источниками

Система MPC6525A также может использоваться с совместимыми CO₂ RF-источниками, где управление выполняется импульсным сигналом.

Перед подключением необходимо проверить:

• тип управляющего сигнала;
• частоту;
• уровни напряжения;
• распиновку;
• совместимость конкретного RF-источника с системой Leetro.

Регулировка мощности лазера

MPC6525A позволяет управлять мощностью лазерного источника несколькими способами.

В аппаратной схеме предусмотрены:

• PWM-управление;
• аналоговый выход;
• сигнал включения лазера.

Конкретный способ подключения зависит от установленного высоковольтного блока питания или RF-лазера.

Встроенная память 128 МБ

Для Leetro MPC6525A указывается встроенная память объёмом 128 МБ.

Это позволяет сохранять управляющие задания внутри системы и запускать их через операторскую панель.

После загрузки файла оператор может:

• выбрать нужное задание;
• изменить процент скорости;
• изменить мощность;
• задать количество повторений;
• запустить обработку.

Подключение к компьютеру по USB

Основной интерфейс передачи данных между компьютером и MPC6525A — USB.

Через USB выполняются:

• передача управляющих файлов;
• загрузка параметров;
• обновление конфигурации;
• обслуживание системы.

Также контроллер поддерживает работу с USB-накопителем для загрузки данных и обновления прошивки.

Интерфейс RS232

Контроллер оснащён последовательным интерфейсом RS232.

Разъём J2 используется для связи с операторскими панелями и HMI-устройствами.

Поддерживается подключение:

• Leetro PAD03;
• совместимых промышленных HMI;
• устройств с поддержкой соответствующего протокола Modbus.

Совместимость с дисплеем Leetro PAD03

MPC6525A совместим с дисплеем Leetro PAD03.

Через панель оператор может:

• запускать и останавливать задания;
• перемещать лазерную голову;
• выполнять возврат к машинному нулю;
• изменять скорость;
• изменять мощность;
• задавать количество повторений;
• выполнять тестовый проход по контуру;
• подавать тестовый лазерный импульс;
• управлять осью Z.

Поддержка PAD04

Для системы MPC6525A также существуют конфигурации с операторской панелью PAD04.

Перед заменой панели необходимо проверять:

• аппаратную версию контроллера;
• версию прошивки;
• тип кабеля;
• разъём;
• совместимость конкретного исполнения панели.

Питание 24 В DC

Контроллер MPC6525A использует питание 24 В постоянного тока.

Подключение напряжения выше допустимого может привести к повреждению платы, а недостаточное напряжение — к нестабильной работе системы.

Для самого контроллера питание двигателей не используется: силовая часть приводов должна иметь собственные драйверы и источники питания.

Входы 5/24 В

Часть дискретных входов MPC6525A может работать с логическими уровнями 5 В или 24 В в зависимости от положения соответствующих джамперов и схемы подключения.

Через входы подключаются:

• концевые датчики;
• датчики начального положения;
• педаль;
• защита от открывания крышки;
• дополнительные сигналы станка.

Концевые датчики X, Y и Z

Контроллер предусматривает входы для концевых датчиков по трём управляемым осям.

Поддерживаются сигналы:

• начала координат X;
• начала координат Y;
• начала координат Z;
• предела перемещения X;
• предела перемещения Y;
• предела перемещения Z.

Защита от открывания крышки

MPC6525A имеет вход для подключения защитного датчика двери или крышки станка.

При корректной электрической схеме такой вход можно использовать как часть системы блокировки, предотвращающей работу оборудования при открытом защитном кожухе.

Управление воздушной продувкой

Один из выходов MPC6525A может использоваться для синхронного управления компрессором или электромагнитным клапаном воздушной продувки.

Воздух в зоне реза помогает:

• уменьшить количество дыма;
• защитить фокусирующую линзу;
• снизить вероятность воспламенения;
• улучшить качество реза некоторых материалов.

Управление двумя лазерными головками

Для MPC6525A предусмотрен режим управления двухголовой лазерной системой при использовании соответствующей версии прошивки и программного обеспечения.

В технической документации указано, что для этой функции требуется прошивка V4.1.0.0 или выше и соответствующая версия управляющего ПО.

Перед использованием двухголовой конфигурации необходимо проверить:

• версию прошивки;
• версию LaserCut;
• режим управления мощностью;
• расстояние между лазерными головами;
• электрическую схему станка.

Линейная и круговая интерполяция

MPC6525A поддерживает:

• двух- и трёхосевую линейную интерполяцию;
• двухосевую круговую интерполяцию;
• непрерывное движение по сложным контурам;
• предварительный расчёт скорости;
• сглаживание переходов между сегментами.

Эти функции важны при лазерной резке криволинейных контуров и гравировке сложной геометрии.

Продолжение работы после остановки

В функциональности MPC6525A предусмотрено продолжение обработки после точки остановки.

Эта возможность может быть полезна при:

• длинных заданиях;
• серийной обработке;
• временной остановке оборудования;
• необходимости продолжить работу после устранения причины остановки.

Градиентная гравировка

Начиная с определённых версий прошивки MPC6525A поддерживает градиентную гравировку через управление PWM.

Для использования этой функции документация требует соответствующую версию прошивки контроллера и управляющего программного обеспечения.

Программные пределы рабочего поля

При использовании подходящей версии прошивки контроллер поддерживает программную проверку выхода задания за границы рабочего поля.

Это позволяет системе определить потенциальный выход траектории за установленные пределы до запуска обработки.

Программное обеспечение

Основное программное обеспечение для MPC6525A

Для различных поколений системы использовались версии LaserCut 5.x и LaserCut 6.x.

В программе можно:

• импортировать макеты;
• задавать параметры слоёв;
• настраивать скорость;
• настраивать мощность;
• задавать порядок обработки;
• управлять резкой и гравировкой;
• передавать файлы в контроллер.

Работает ли MPC6525A с LightBurn

Leetro MPC6525A относится к старому поколению систем управления, ориентированному прежде всего на LaserCut.

Поэтому не следует заявлять универсальную совместимость MPC6525A с LightBurn без проверки конкретной версии программного обеспечения и доступных драйверов.

Если необходима современная система управления с широкой поддержкой актуального ПО, стоит сравнить Leetro с контроллером Ruida RDC6442G.

Габариты Leetro MPC6525A

Для платы MPC6525A указываются габариты около 200×125×40 мм.

Перед заменой контроллера необходимо проверить:

• место в электрошкафу;
• расположение крепёжных отверстий;
• доступ к разъёмам;
• длину существующих кабелей.

Масса контроллера

Для основной платы MPC6525A в технических материалах встречается масса около 0,49 кг.

Вес полного комплекта с дисплеем, кабелями и USB-ключом будет выше.

Leetro MPC6525A или MPC6565

В каталоге LASERTOR также представлен контроллер Leetro MPC6565.

При выборе между системами необходимо сравнивать:

• количество осей;
• совместимость с установленной панелью;
• периферию;
• прошивку;
• программное обеспечение;
• электрическую схему станка.

Нельзя считать платы прямыми заменами без проверки распиновки и конфигурации оборудования.

Leetro MPC6525A или Ruida RDC6442G

Ruida RDC6442G относится к более современным системам управления и поддерживает до четырёх осей, Ethernet и расширенные возможности интеграции.

Leetro MPC6525A рационально выбирать:

• для ремонта существующего станка Leetro;
• если необходимо сохранить LaserCut;
• если станок уже оборудован PAD03;
• если не требуется полная модернизация электрики.

Ruida RDC6442G стоит рассматривать:

• при модернизации старого станка;
• если нужен Ethernet;
• если требуется современная операторская система;
• если важна более широкая поддержка актуального ПО.

Leetro или Ruida — можно ли заменить напрямую

Нет. Замена Leetro MPC6525A на Ruida требует полноценной перенастройки системы.

Необходимо перепроверить:

• драйверы осей;
• концевые датчики;
• сигналы лазерного блока питания;
• операторскую панель;
• питание;
• входы и выходы;
• параметры движения;
• программное обеспечение.

Когда требуется замена MPC6525A

Контроллер может потребовать диагностики или замены, если:

• станок не запускается;
• панель постоянно показывает сообщение о запуске системы;
• не определяется USB;
• компьютер не связывается с контроллером;
• оси не двигаются;
• движение происходит некорректно;
• нет управления лазером;
• периодически теряются настройки;
• контроллер не видит операторскую панель;
• возникают постоянные ошибки прошивки.

Перепрошивка MPC6525A

Для MPC6525A предусмотрено обновление прошивки через USB-накопитель.

Процедура требует:

• совместимых файлов прошивки;
• правильной файловой системы накопителя;
• соответствия аппаратной версии платы;
• соблюдения порядка обновления.

Неподходящая прошивка может привести к невозможности запуска системы, поэтому выполнять обновление рекомендуется только при наличии корректных файлов для конкретной ревизии MPC6525A.

Подключение Leetro MPC6525A

Монтаж контроллера рекомендуется выполнять специалисту по CO₂-лазерному оборудованию.

Общий порядок работ:

1. Полностью отключить станок от электросети.
2. Сохранить настройки старой системы, если это возможно.
3. Сфотографировать все существующие подключения.
4. Демонтировать старый контроллер.
5. Установить MPC6525A.
6. Подключить питание 24 В DC.
7. Подключить драйверы X, Y и Z.
8. Подключить концевые датчики.
9. Подключить лазерный блок питания.
10. Подключить систему воздушной продувки.
11. Подключить PAD03.
12. Подключить USB.
13. Установить необходимые драйверы и LaserCut.
14. Настроить размеры рабочего поля.
15. Настроить импульсное разрешение осей.
16. Настроить скорости и ускорения.
17. Настроить параметры лазера.
18. Выполнить тестовые перемещения.
19. Провести пробную резку и гравировку.

Настройка MPC6525A после замены

После установки необходимо проверить:

• направление осей;
• координаты машинного нуля;
• концевые датчики;
• размер рабочего поля;
• импульсное разрешение;
• максимальную скорость;
• ускорения;
• мощность лазера;
• работу PWM или аналогового выхода;
• систему защиты двери;
• управление компрессором;
• панель PAD03.

Обслуживание контроллера

Для стабильной работы рекомендуется:

• поддерживать электрошкаф в чистоте;
• не допускать попадания металлической пыли;
• обеспечивать вентиляцию;
• контролировать напряжение питания;
• проверять состояние разъёмов;
• не допускать конденсата;
• не подключать и не отключать устройства при включённом питании;
• сохранять резервные копии конфигурации;
• использовать только совместимые прошивки.

Преимущества Leetro MPC6525A

• 3 управляемые оси;
• архитектура DSP + FPGA;
• поддержка шаговых двигателей и совместимых сервоприводов;
• USB-интерфейс;
• RS232 для операторской панели;
• 128 МБ встроенной памяти;
• совместимость с PAD03;
• работа с LaserCut;
• линейная и круговая интерполяция;
• управление мощностью CO₂-лазера;
• PWM и аналоговый выход;
• поддержка оси Z;
• работа с концевыми датчиками;
• управление воздушной продувкой;
• возможность использования в двухголовых конфигурациях при соответствующей прошивке.

Важно исправить характеристику «7,5 Гц»

В текущей карточке LASERTOR для MPC6525A указана характеристика «Частота ШИМ — до 7,5 Гц».

Это значение не соответствует техническим данным контроллера и, вероятно, появилось из-за ошибки в единицах измерения.

В технических материалах для MPC6525A встречается значение максимальной импульсной частоты до 7,5 МГц, а для отдельных режимов движения и гравировки — значения порядка 2 МГц.

Поэтому строку «7,5 Гц» рекомендуется удалить, а характеристики PWM и импульсных выходов разделить и указывать только по точному техническому параметру.

Часто задаваемые вопросы

Что такое Leetro MPC6525A?

Это трёхосевой контроллер движения для CO₂-лазерных станков резки и гравировки.

Сколько осей поддерживает MPC6525A?

Контроллер поддерживает 3 оси — X, Y и Z.

Какое питание требуется?

Для MPC6525A используется питание 24 В DC.

Сколько встроенной памяти?

Для контроллера указывается 128 МБ встроенной памяти.

Как подключается контроллер к компьютеру?

Основной интерфейс передачи данных — USB.

Какой дисплей подходит?

Контроллер совместим с Leetro PAD03. Также существуют конфигурации с PAD04.

Можно ли управлять осью Z?

Да. Контроллер имеет отдельные STEP/DIR-выходы и входы концевых датчиков для оси Z.

Поддерживает ли MPC6525A шаговые двигатели?

Да. Он формирует управляющие STEP/DIR-сигналы для внешних шаговых драйверов.

Можно ли использовать сервоприводы?

Да, при использовании совместимых цифровых серводрайверов, принимающих соответствующие управляющие сигналы.

Работает ли MPC6525A с LaserCut?

Да. LaserCut является основным программным обеспечением для этой системы управления.

Работает ли MPC6525A с LightBurn?

Не следует считать такую совместимость универсальной. MPC6525A ориентирован прежде всего на LaserCut, поэтому поддержку LightBurn необходимо проверять отдельно.

Можно ли подключить CO₂-лазерную трубку?

Да. Контроллер управляет совместимым высоковольтным блоком питания CO₂-лазера.

Есть ли аналоговое управление мощностью?

Да. В системе предусмотрен аналоговый выход, а также PWM-управление мощностью.

Можно ли использовать двухголовый станок?

Такая конфигурация поддерживается при наличии соответствующей версии прошивки, программного обеспечения и правильной настройки.

Можно ли заменить MPC6525A на Ruida?

Да, но это не прямая замена. Потребуется переподключение контроллера, дисплея, приводов, датчиков, лазерного блока питания и повторная настройка станка.

Чем MPC6525A отличается от MPC6565?

Это разные поколения и исполнения систем Leetro. Выбор необходимо выполнять по конфигурации станка, периферии, панели и установленной электрической схеме.

Почему контроллер зависает на System starting, please wait?

Причиной может быть проблема прошивки, панели, кабеля связи или самой платы. В документации Leetro предусмотрена процедура диагностики и перепрошивки через USB.

Купить контроллер Leetro MPC6525A

Купить контроллер Leetro MPC6525A для CO₂-лазерного станка можно в компании LASERTOR.

Перед заказом рекомендуется предоставить:

• модель лазерного станка;
• фотографию старого контроллера;
• фотографию маркировки платы;
• версию MPC6525A/MC;
• модель операторской панели;
• модели драйверов двигателей;
• модель лазерного блока питания;
• фотографии разъёмов;
• описание неисправности или задачи модернизации.

Это позволит проверить совместимость контроллера с существующим оборудованием и избежать ошибок при установке.

Другие системы управления можно подобрать в разделе контроллеры управления лазерными станками.
