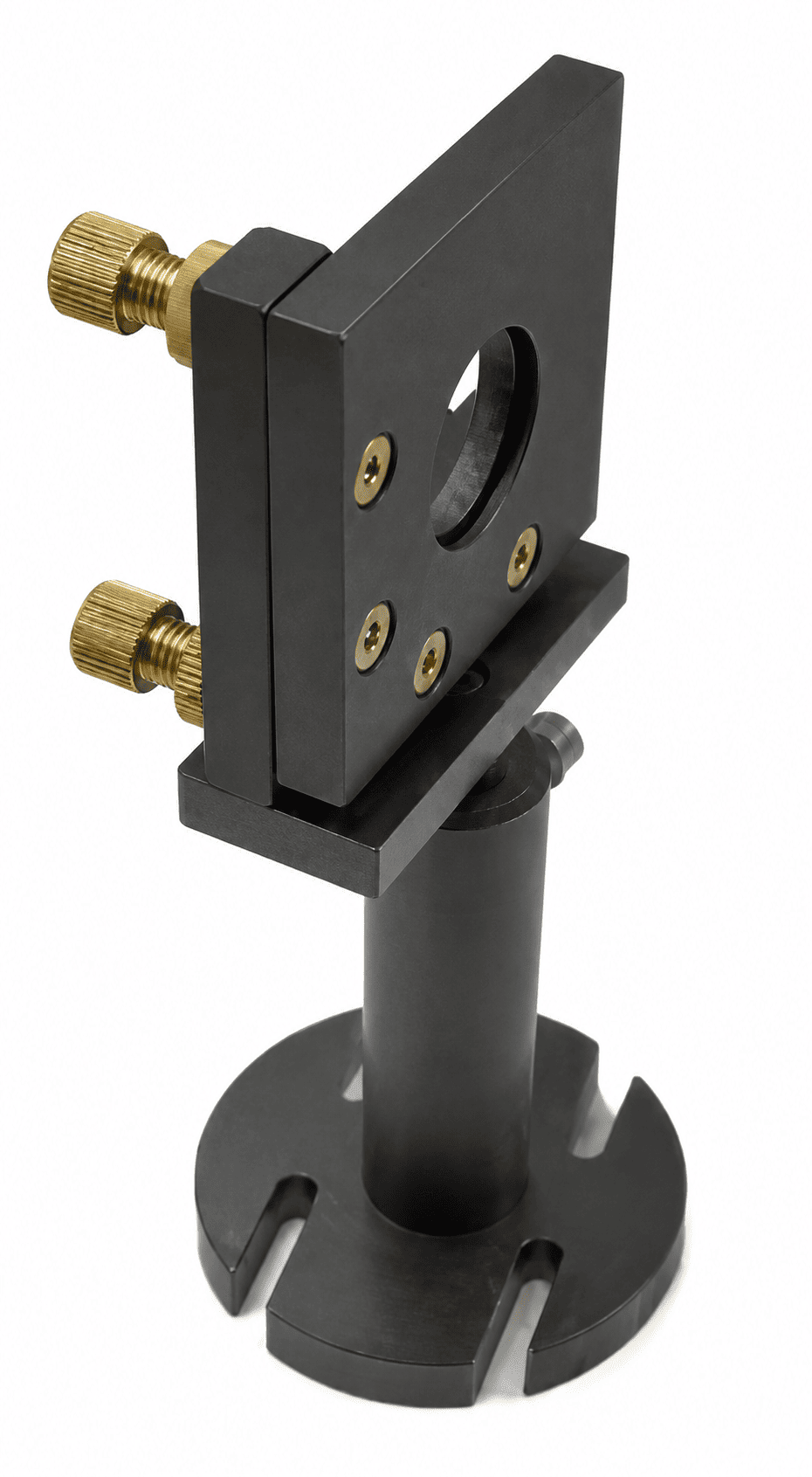

Крепление зеркала низкое D25 для лазерного станка CO₂

Низкое крепление зеркала D25 — стальной держатель для фиксации отражающего зеркала диаметром 25 мм в оптической системе CO₂-лазерного станка или гравера. Низкопрофильная конструкция предназначена для установки оптического элемента в узлах, где требуется соответствующая высота расположения зеркала относительно монтажного основания.

Крепление обеспечивает фиксацию отражающего зеркала в предусмотренном конструкцией станка положении. Правильный подбор держателя необходим для сохранения геометрии оптического тракта и корректного направления лазерного луча от CO₂-излучателя к лазерной головке.

Низкий держатель зеркала D25 применяется при ремонте, техническом обслуживании и модернизации лазерных граверов и раскройных станков. Он подходит для оборудования с посадочным диаметром зеркала 25 мм при условии совпадения монтажных размеров и положения оптической оси.

Для комплектации оптического узла можно подобрать молибденовое зеркало D25 либо золотое зеркало D25 для CO₂-лазера.

Для чего нужно низкое крепление зеркала D25?

Отражающие зеркала используются для перенаправления луча в оптической системе CO₂-лазерного станка. Крепление удерживает зеркало в заданном положении и должно обеспечивать соответствие его расположения геометрии станка.

В типовой портальной системе лазерного гравера используются три отражающих зеркала. Их крепления отличаются формой, высотой установки и способом монтажа.

• Первое зеркало: располагается рядом с CO₂-трубкой и принимает излучение непосредственно от лазерного источника.
• Второе зеркало: изменяет направление лазерного луча на подвижном портале станка.
• Третье зеркало: направляет луч к фокусирующей линзе лазерной головки.

Низкое крепление D25 выбирают для того участка оптического тракта, в котором его геометрия соответствует предусмотренной изготовителем станка высоте и расположению отражающего элемента.

Для комплексного ремонта оборудования рекомендуется проверять не только крепления, но и отражающие зеркала для лазерных станков.

Преимущества низкого крепления зеркала D25

• Посадочный диаметр 25 мм: рассчитан на установку зеркала типоразмера D25.
• Стальной корпус: обеспечивает прочность конструкции при штатной эксплуатации.
• Низкое исполнение: предназначено для оптических узлов, в которых необходима небольшая высота установки зеркала.
• Применение в CO₂-станках: подходит для совместимых лазерных граверов и раскройных систем.
• Возможность замены изношенного узла: используется при обслуживании и ремонте оборудования.
• Совместимость с разными зеркалами D25: допускает подбор молибденовых и покрытых отражающих элементов с подходящими геометрическими параметрами.
• Удобство выбора по типоразмеру: посадочный диаметр указан непосредственно в обозначении товара.

Применение низкого держателя зеркала диаметром 25 мм

Низкое крепление D25 применяется в CO₂-лазерных станках, конструкция которых предусматривает соответствующий оптический держатель.

• Лазерные граверы для обработки дерева и фанеры.
• CO₂-станки для резки акрила и оргстекла.
• Гравировальное оборудование для обработки кожи.
• Раскройные лазерные станки для бумаги и картона.
• Промышленные установки для изготовления рекламной продукции.
• Портальные лазерные станки с ЧПУ.
• Оборудование после ремонта или модернизации оптического тракта.

Тип обрабатываемого материала не определяет совместимость крепления. Основные критерии — диаметр зеркала, монтажные размеры и расположение оптической оси.

Как выбрать низкое крепление зеркала D25?

Посадочный диаметр

Держатель рассчитан на зеркало диаметром 25 мм. Перед заказом необходимо измерить старое зеркало или проверить документацию станка.

Высота оптической оси

Низкий держатель должен обеспечивать положение центра зеркала, соответствующее схеме лазерного станка. Для подбора важно знать расстояние от монтажной поверхности до центра отражающего элемента.

Монтажные отверстия

Положение крепёжных отверстий должно соответствовать конструкции портала или основания станка. Точные размеры данного товара необходимо уточнять перед заказом.

Толщина зеркала

Обозначение D25 указывает диаметр зеркала, но не определяет допустимую толщину. Например, молибденовое зеркало D25 имеет толщину 3 мм. Совместимость с прижимным элементом держателя необходимо проверить отдельно.

Конструкция регулировки

Перед заменой штатного крепления следует сравнить устройство регулировочного механизма. Наличие регулировочных винтов и их диапазон для данного изделия требуется уточнить по техническому чертежу.

Какие зеркала подходят для низкого крепления D25?

Молибденовое зеркало D25

Молибденовое зеркало D25 диаметром 25 мм используется для отражения инфракрасного излучения CO₂-лазеров. Полированная молибденовая поверхность отличается механической прочностью и стойкостью к нагреву.

При комплектации низкого держателя необходимо проверить совместимость по толщине зеркала и способу фиксации.

Золотое зеркало D25

Золотое зеркало D25 для лазерного станка представляет альтернативный тип отражающей оптики. При выборе важно учитывать особенности покрытия, качество отражающей поверхности и посадочные размеры.

Материал зеркала сам по себе не определяет пригодность держателя. Основными параметрами механической совместимости остаются диаметр, толщина и способ фиксации.

Сравнение низкого, высокого, углового и прямого крепления D25

В каталоге LASERTOR представлены несколько конструктивных вариантов держателей зеркал диаметром 25 мм.

Если конструкция станка требует увеличенной высоты установки отражающего элемента, рекомендуется рассмотреть высокое крепление зеркала D25.

Для узлов с другим расположением монтажного основания может использоваться угловой держатель зеркала D25 либо прямое крепление зеркала D25 на ножке.

Эти модели не следует считать взаимозаменяемыми без проверки высоты оптической оси, посадочных размеров и монтажных отверстий.

Низкое или высокое крепление зеркала — что выбрать?

Низкое крепление D25

Предназначено для установки оптического элемента на сравнительно небольшой высоте относительно монтажного основания. Такой вариант выбирают при соответствующей конструкции станка.

Высокое крепление D25

Предназначено для узлов, в которых отражающее зеркало должно располагаться выше относительно опорной поверхности.

Главный критерий выбора — положение центра зеркала. При покупке необходимо сравнивать фактические монтажные размеры, а не только обозначение «низкое» или «высокое».

Установка низкого крепления зеркала D25

Монтаж крепления должен выполняться с учётом требований производителя лазерного станка. Правильная установка необходима для сохранения геометрии оптического тракта.

Перед установкой проверьте

• Соответствие держателя посадочному диаметру зеркала 25 мм.
• Совместимость по толщине отражающего элемента.
• Расположение монтажных отверстий.
• Высоту центра зеркала относительно основания.
• Состояние фиксирующих и регулировочных элементов.
• Отсутствие повреждений корпуса.
• Наличие необходимого пространства для установки и обслуживания.

Общий порядок монтажа

• Полностью отключить станок и исключить возможность случайного включения лазера.
• Проверить чистоту монтажной поверхности.
• Установить крепление в предусмотренное конструкцией место.
• Закрепить основание штатными монтажными элементами.
• Установить совместимое зеркало D25 без перекоса и чрезмерного усилия.
• Проверить механическую фиксацию.
• Выполнить проверку положения оптической оси по регламенту станка.
• Провести профессиональную юстировку после монтажа.

Работы с открытой оптической системой CO₂-лазера должны выполнять подготовленные специалисты. Инфракрасное излучение CO₂-лазера невидимо и опасно для глаз и кожи.

Юстировка зеркала после замены низкого крепления D25

Замена крепления может изменить положение отражающей поверхности относительно других элементов оптического тракта. Поэтому после монтажа необходимо проверить точность прохождения лазерного луча.

Основные задачи проверки:

• Убедиться в отсутствии люфта крепления.
• Проверить правильность расположения зеркала.
• Проверить соответствие положения оптической оси требованиям станка.
• Исключить механический перекос зеркала.
• Проверить направление луча к следующему оптическому элементу.
• Убедиться, что конструкция держателя не препятствует прохождению излучения.
• После настройки проверить качество обработки контрольной заготовки.

Неправильная юстировка может приводить к потере лазерной мощности на рабочем участке, ухудшению качества резки и локальному перегреву оптических узлов.

Обслуживание низкого крепления зеркала D25

При эксплуатации CO₂-лазерного станка важно поддерживать исправность не только отражающих зеркал, но и механических элементов их крепления.

Рекомендации по обслуживанию

• Проверяйте надёжность фиксации основания.
• Контролируйте отсутствие механических повреждений корпуса.
• Проверяйте состояние посадочного места зеркала.
• Не допускайте люфта регулировочных элементов.
• Очищайте корпус от производственной пыли.
• Не допускайте попадания смазочных материалов на зеркало.
• Не применяйте чрезмерное усилие при затяжке крепежа.
• После механических воздействий проверяйте положение оптического элемента.
• При повреждении крепления заменяйте его на совместимую модель.

При обслуживании оптической системы дополнительно проверяйте состояние зеркал для лазерных станков CO₂ и фокусирующих линз лазерных граверов.

Когда необходимо заменить крепление зеркала D25?

Замена рекомендуется при повреждениях, препятствующих надёжной фиксации отражающего элемента или точной настройке оптической системы.

• Деформация корпуса.
• Повреждение посадочного места зеркала.
• Люфт или неисправность регулировочных элементов.
• Ослабление фиксации зеркала.
• Повреждение монтажного основания.
• Невозможность восстановления правильного положения оптического элемента.
• Несовместимость старого крепления с новым оптическим узлом.

Часто задаваемые вопросы о низком креплении зеркала D25

Для чего предназначено низкое крепление зеркала D25?

Оно предназначено для установки и фиксации отражающего зеркала диаметром 25 мм в оптической системе лазерного станка.

Какой диаметр зеркала поддерживает крепление?

Посадочный диаметр составляет 25 мм.

Из какого материала изготовлен держатель?

Согласно характеристикам LASERTOR, крепление изготовлено из стали.

Что означает низкое исполнение?

Это конструктивный вариант крепления с небольшой высотой установки относительно основания. Точная высота данной модели в миллиметрах на странице не указана.

Подходит ли держатель для CO₂-лазерного станка?

Да, если конструкция станка предусматривает соответствующий держатель зеркала диаметром 25 мм.

Можно ли установить молибденовое зеркало D25?

Возможно при совместимости по толщине и конструкции фиксации. Диаметр молибденового зеркала D25 соответствует посадочному размеру крепления.

Подходит ли золотое зеркало D25?

Возможно при совпадении диаметра, толщины и монтажных параметров отражающего элемента.

Можно ли установить зеркало D20?

Штатно крепление рассчитано на диаметр 25 мм. Для зеркала D20 необходимо использовать совместимый держатель соответствующего размера.

Чем низкое крепление отличается от высокого?

Основное различие заключается в конструкции и высоте расположения зеркала относительно монтажного основания.

Можно ли заменить высокое крепление низким?

Только при подтверждении соответствия положения оптической оси, монтажных размеров и конструкции станка.

Подходит ли крепление для лазерного станка 80 Вт?

Совместимость определяется геометрией оптического узла и типоразмером зеркала, а не только мощностью лазерного источника.

Можно ли использовать крепление в станке 150 Вт?

Возможно при соответствующей конструкции станка. Допустимая тепловая нагрузка определяется прежде всего характеристиками установленного зеркала и условиями его работы.

Входит ли зеркало в комплект поставки?

Комплектацию необходимо уточнить перед заказом. Само название крепления не подтверждает наличие зеркала в комплекте.

Есть ли у крепления регулировочные винты?

Точная конструкция регулировочного механизма в опубликованных характеристиках не указана. Её следует уточнить по фотографии или техническому чертежу товара.

Нужно ли выполнять юстировку после замены держателя?

Да. После изменения положения зеркала необходимо проверить оптический тракт по инструкции производителя станка.

Почему после установки крепления ухудшилась резка?

Возможные причины — смещение оптической оси, перекос зеркала, механический люфт или нарушение юстировки.

Как часто необходимо проверять крепление?

Периодичность зависит от интенсивности эксплуатации, вибраций, запылённости и требований производителя оборудования.

Где купить низкое крепление зеркала D25?

Заказать крепление можно в интернет-магазине LASERTOR. Код товара — 10043. Доступна доставка по России.

Купить низкое крепление зеркала D25 в LASERTOR

Компания LASERTOR предлагает низкое стальное крепление зеркала D25 для ремонта, обслуживания и комплектации оптических систем CO₂-лазерных станков.

Для подбора комплектующих можно приобрести молибденовое зеркало D25, золотое зеркало D25, а также рассмотреть высокое крепление зеркала диаметром 25 мм и угловой держатель зеркала D25.

На странице товара LASERTOR указана розничная цена 1 080 рублей за штуку и цена под заказ 1 050 рублей за штуку. Актуальную стоимость и условия поставки рекомендуется подтвердить при оформлении заказа.

Самовывоз предусмотрен в Санкт-Петербурге после предварительного оформления заказа. Возможна доставка транспортными компаниями по регионам России.

Крепление зеркала низкое D25 — код товара LASERTOR 10043. Материал — сталь. Положение держателя — низкое. Посадочный диаметр зеркала — 25 мм.
