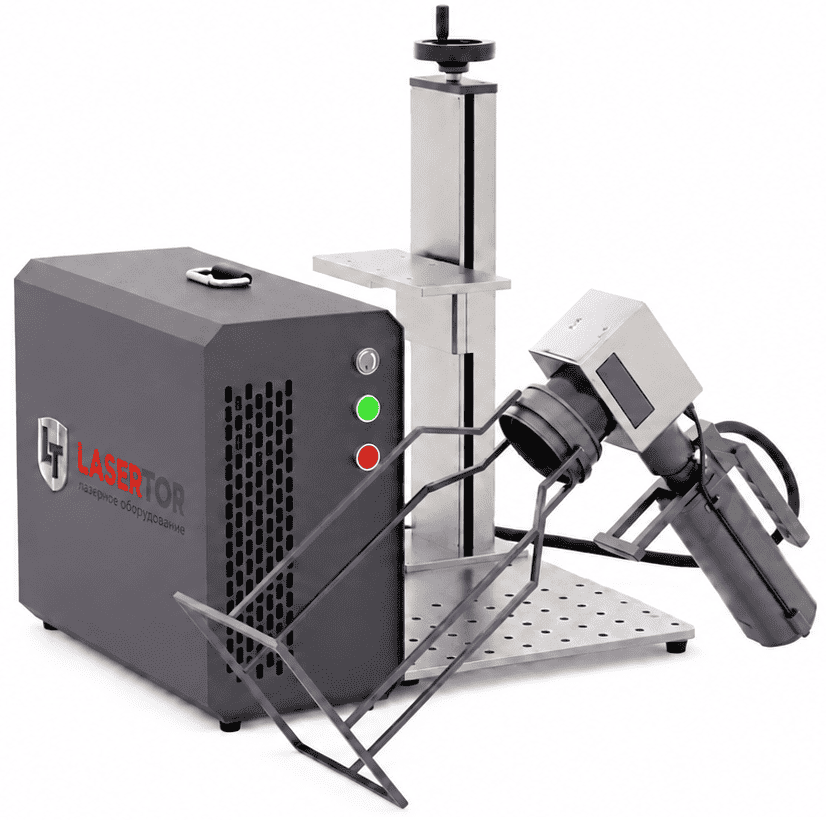

Волоконный лазерный маркер по металлу LASERTOR PORTAL 20–50 Вт

Волоконный лазерный маркер для металла и пластика

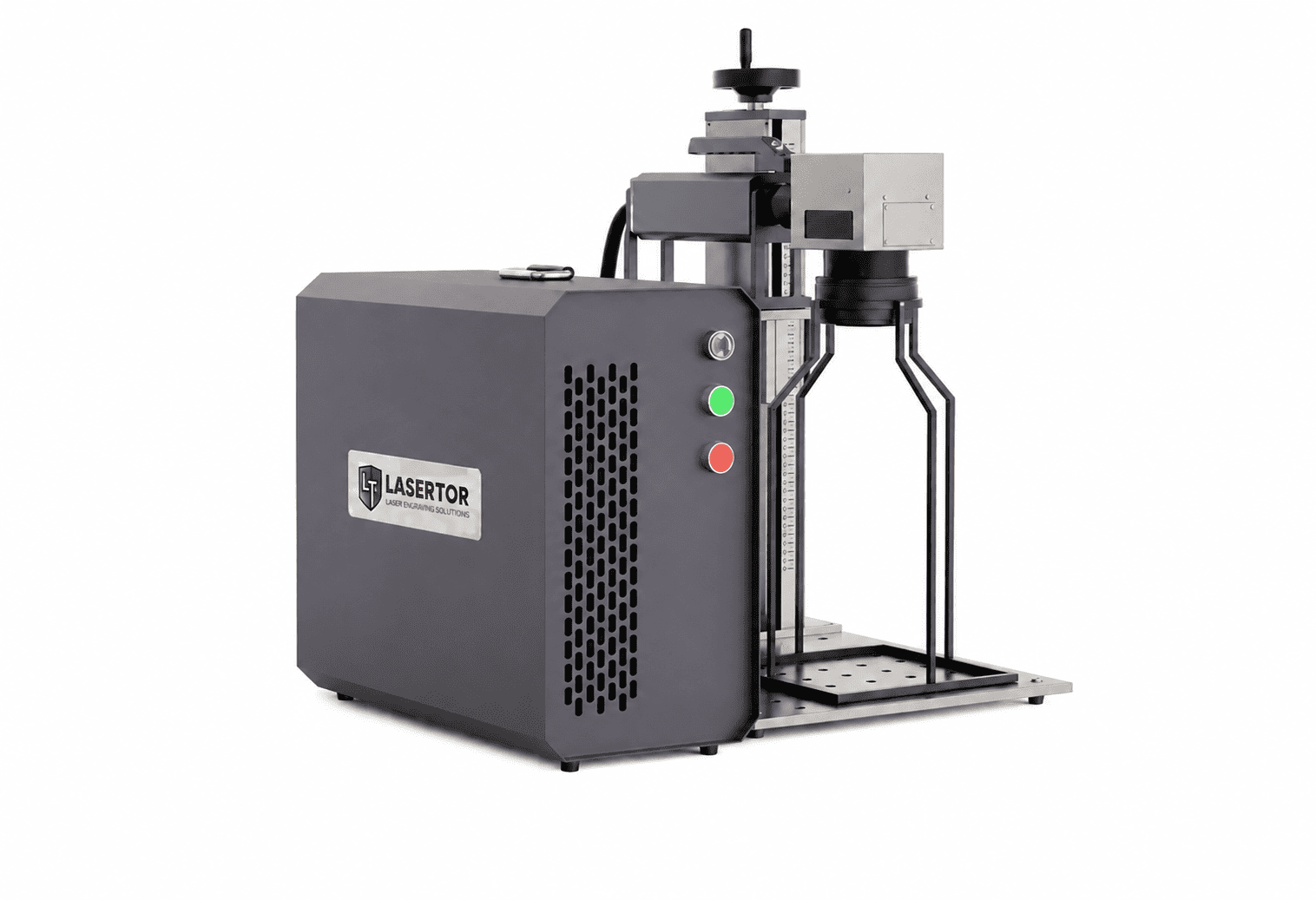

LASERTOR PORTAL — портативный волоконный лазерный маркер, предназначенный для точной и производительной маркировки металлических изделий и некоторых видов пластика. Оборудование позволяет наносить логотипы, тексты, изображения, серийные номера, шкалы, артикулы, QR-коды, DataMatrix и штрихкоды.

• Модель подходит для единичного, мелкосерийного и серийного производства. Высокая скорость работы, точное позиционирование лазерного луча и отсутствие регулярных расходных материалов позволяют использовать маркер на производственных предприятиях, в мастерских, рекламных компаниях и сервисных центрах.
• LASERTOR PORTAL выпускается с волоконными лазерными источниками мощностью 20, 30 и 50 Вт. Это позволяет подобрать комплектацию под материал, необходимую скорость, глубину гравировки и планируемую загрузку оборудования.

Модель относится к категории волоконных лазерных маркеров для металла и пластика.

Что можно маркировать

Волоконный лазерный маркер применяется для обработки следующих материалов:

• нержавеющая и углеродистая сталь;
• алюминий и анодированный алюминий;
• латунь;
• медь;
• титан;
• хромированные поверхности;
• инструментальные сплавы;
• окрашенные и покрытые металлы;
• некоторые виды промышленного пластика;
• полиуретан;
• кожа и отдельные неметаллические материалы после проверки режимов.

Результат маркировки зависит от состава материала, покрытия, мощности источника, рабочего поля и настроек лазера. Перед покупкой рекомендуется выполнить тестовую маркировку на образцах заказчика.

Для глубокой рельефной гравировки применяется лазерный маркер TOR TT 3D 20 Вт.

Какие изображения наносит маркер

LASERTOR PORTAL позволяет создавать:

• логотипы и фирменные знаки;
• текстовую информацию;
• серийные номера;
• даты производства;
• номера партий;
• технические обозначения;
• шкалы и измерительные метки;
• QR-коды;
• DataMatrix-коды;
• линейные штрихкоды;
• растровые и векторные изображения;
• контурную и глубокую гравировку.

Маркировка получается устойчивой к истиранию, воздействию влаги, масел и перепадам температуры. Лазер не использует краску, чернила, этикетки и другие расходные материалы.

Если требуется переносное оборудование, сравните PORTAL с портативным лазерным маркером 30 Вт.

Мощность 20, 30 или 50 Вт

Лазерный маркер 20 Вт

Подходит для нанесения логотипов, текста, кодов, шильдов и неглубокой гравировки. Оптимален для небольшой и средней производственной загрузки.

Лазерный маркер 30 Вт

Универсальная комплектация для производственной маркировки. Обеспечивает более высокую скорость обработки и подходит для регулярной работы с металлическими изделиями.

Лазерный маркер 50 Вт

Рекомендуется для интенсивного производства, ускоренной маркировки и более глубокой гравировки. Повышенная мощность сокращает количество проходов и время обработки изделия.

Для цветной маркировки и точного управления импульсом рассмотрите лазерный маркер TOR JPT.

Для маркировки крупноформатных плоских изделий подойдет широкоформатный лазерный маркер TOR WP.

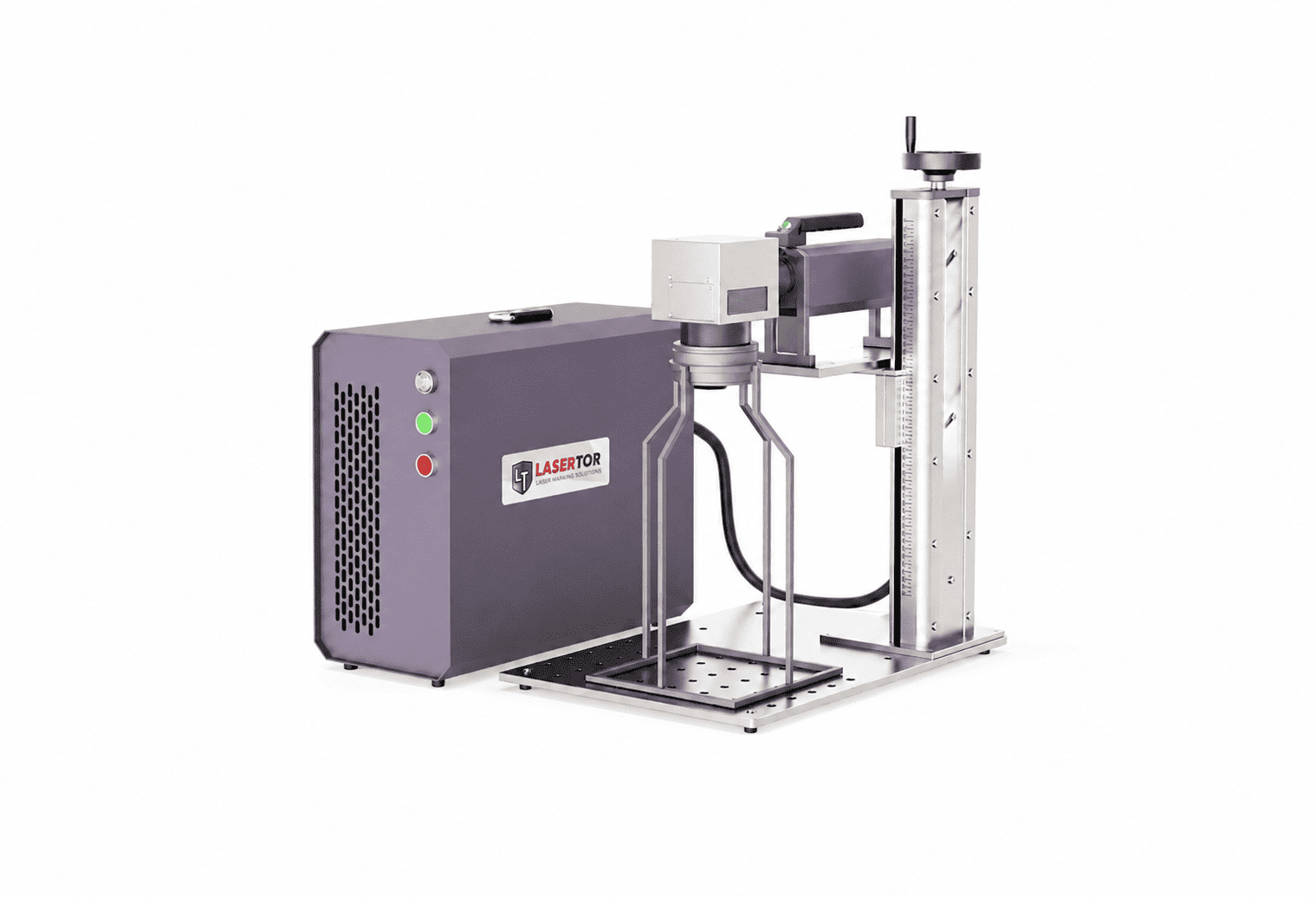

Рабочее поле маркера

В стандартной комплектации устанавливается F-theta линза с рабочим полем 200×200 мм. Такой размер подходит для маркировки большинства шильдов, инструментов, деталей, корпусов, сувениров и промышленных изделий.

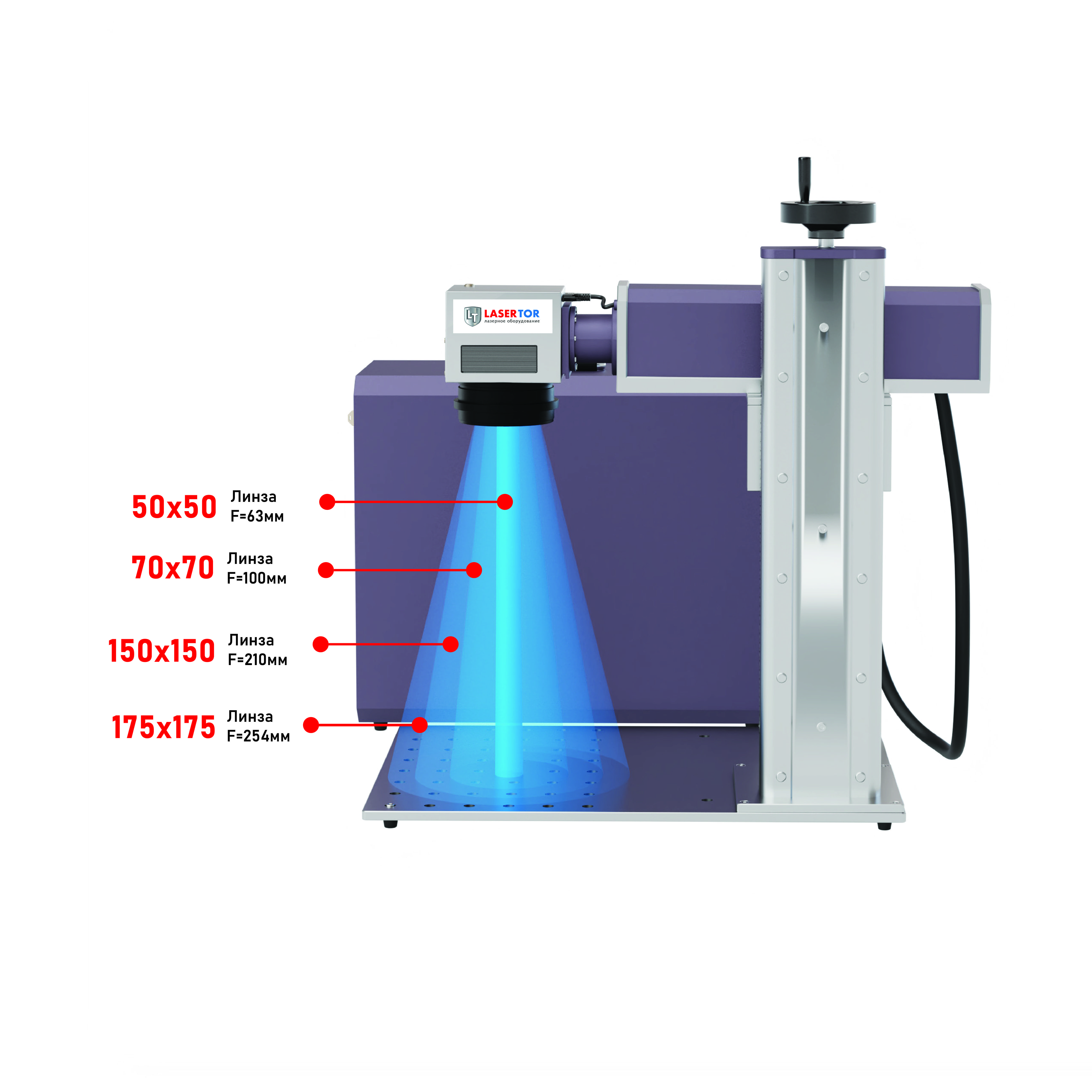

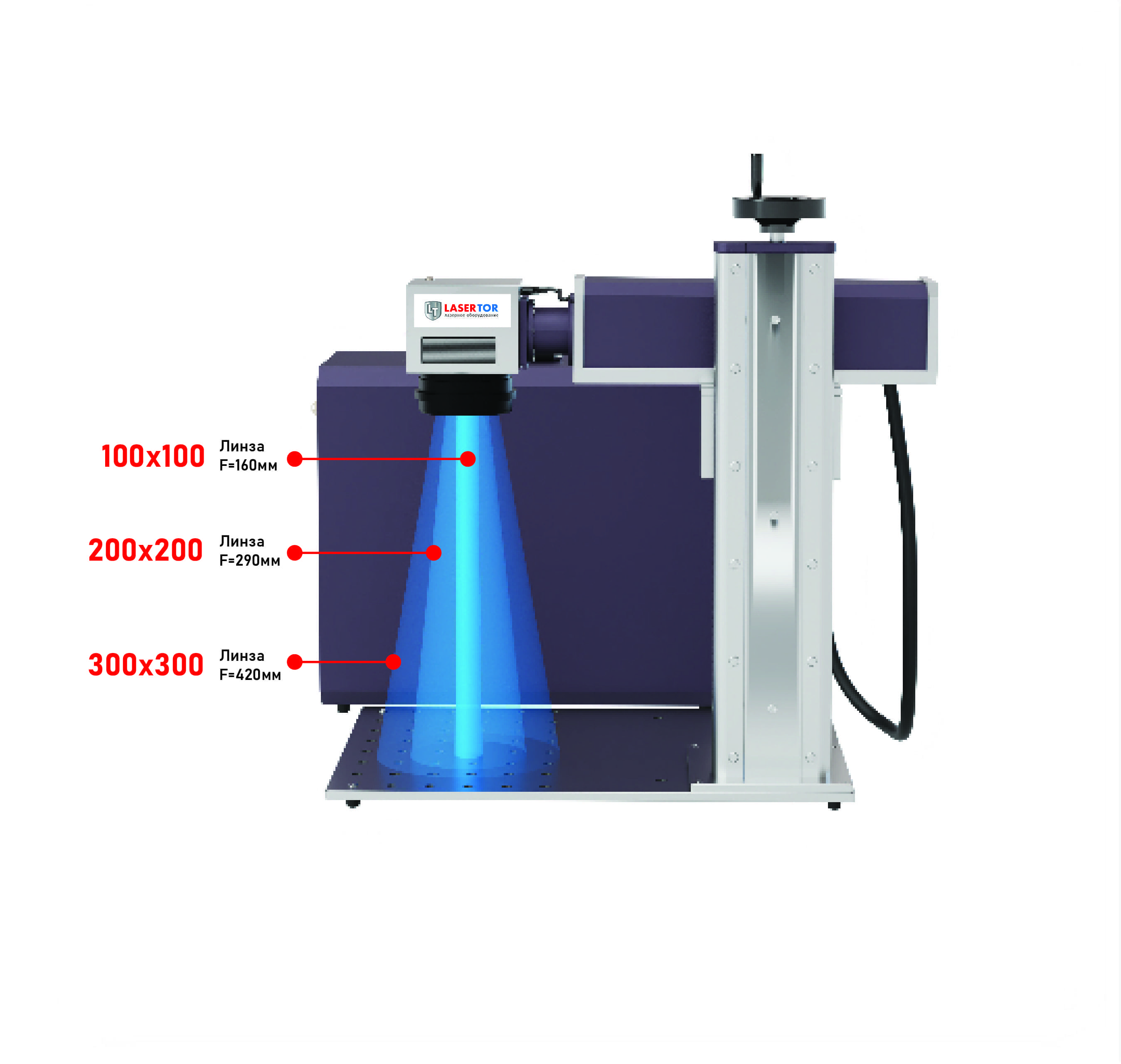

Дополнительно маркер может комплектоваться линзами с рабочими полями:

• 50×50 мм;
• 70×70 мм;
• 100×100 мм;
• 200×200 мм;
• 300×300 мм.

Небольшое рабочее поле обеспечивает более компактное лазерное пятно и высокую детализацию. Увеличенное поле позволяет маркировать крупные изделия, но требует правильного подбора мощности и параметров обработки.

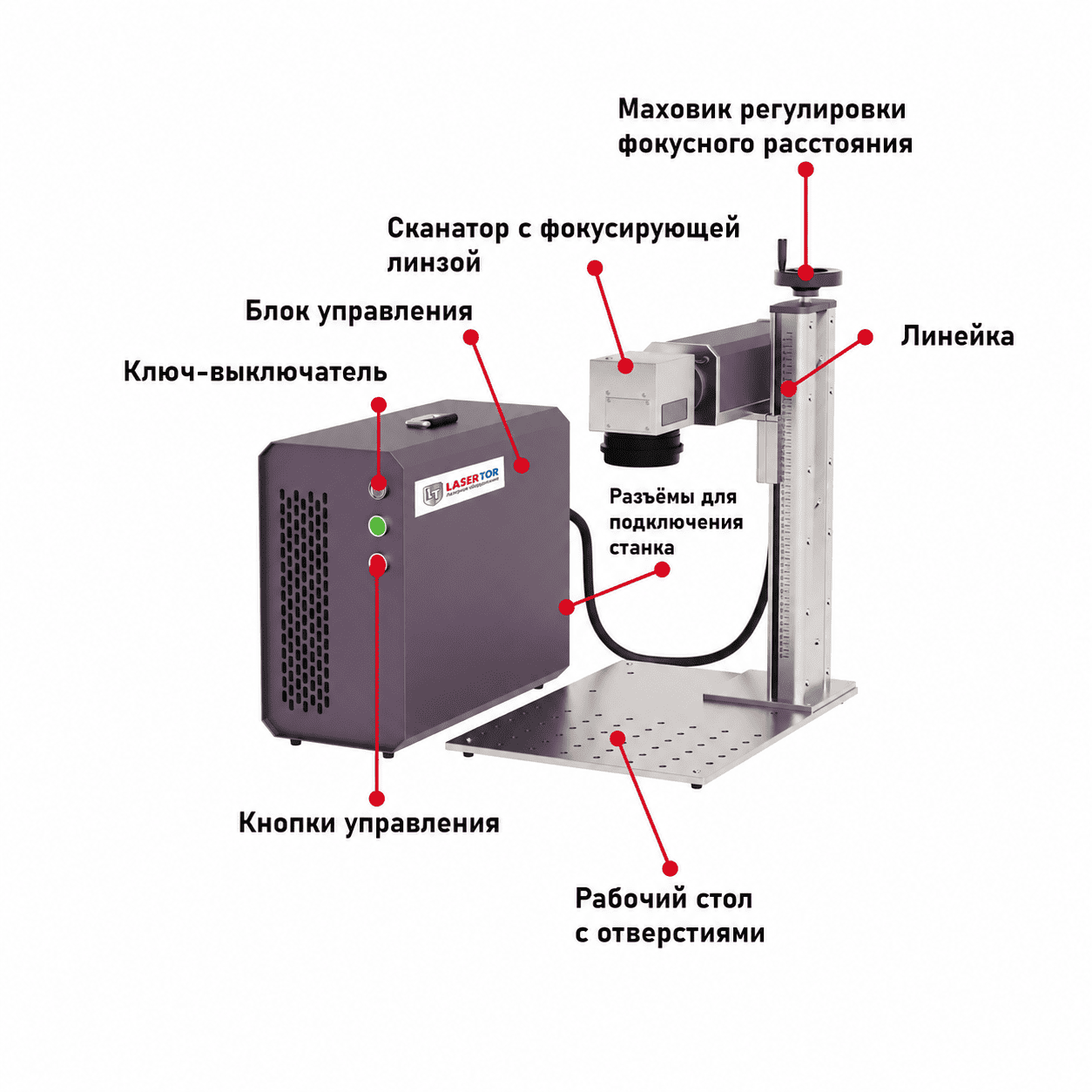

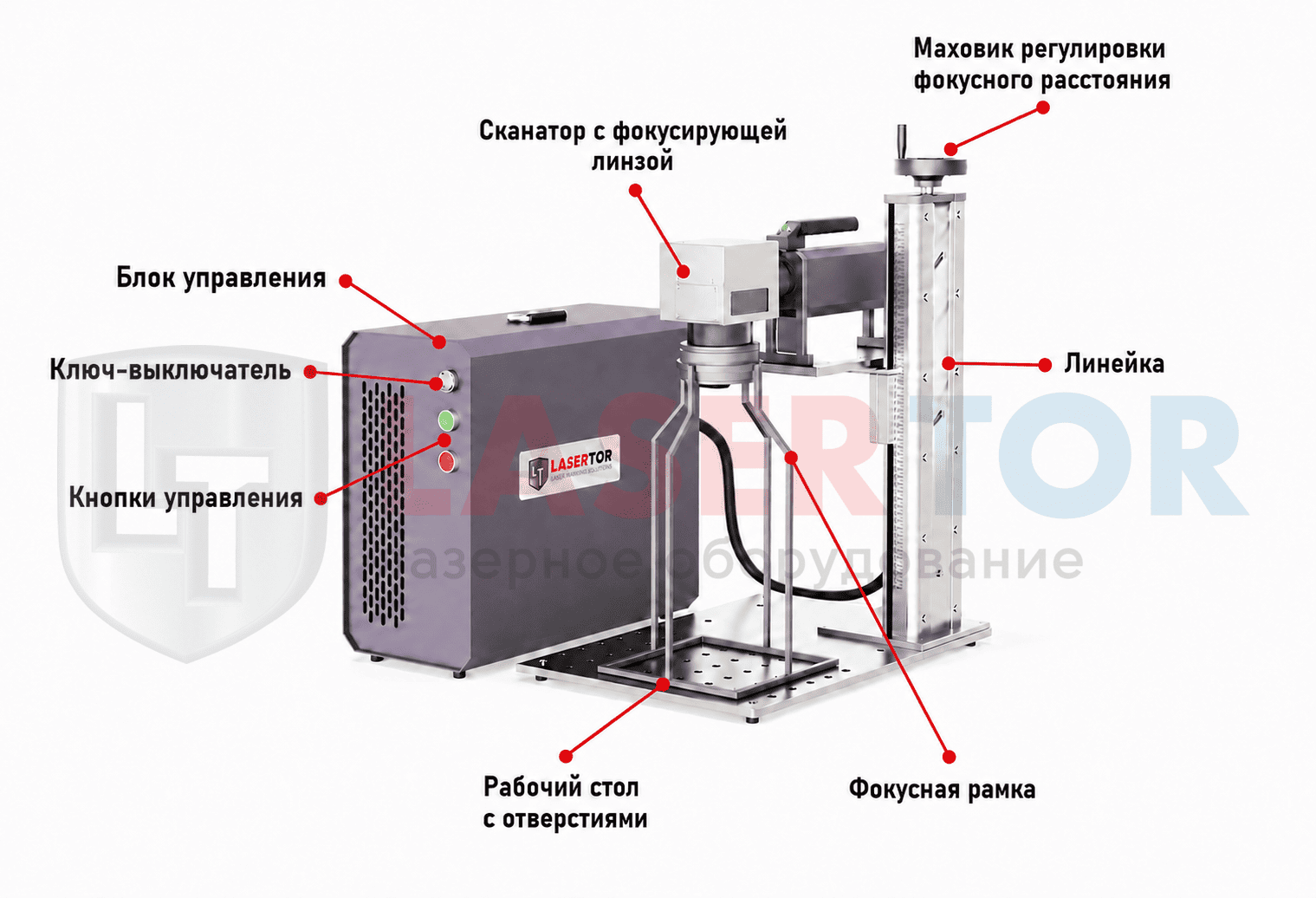

Увеличенная регулировка по оси Z

• Вертикальная стойка позволяет перемещать маркирующую головку по высоте и устанавливать необходимое фокусное расстояние для изделий разного размера. Маркер можно использовать для обработки как плоских заготовок, так и крупногабаритных деталей.
• Регулировка высоты выполняется вручную или с помощью дополнительного электропривода. Опциональная автоматизированная ось Z упрощает перенастройку оборудования при частой смене продукции.

Для быстрой настройки фокусного расстояния маркер можно оснастить автоматическим приводом оси Z.

Источник Raycus

Маркер комплектуется импульсным волоконным лазерным источником Raycus. Срок службы источника может достигать 100 000 часов при соблюдении требований эксплуатации.

Преимущества волоконного источника:

• высокая стабильность лазерного излучения;
• продолжительный срок службы;
• воздушное охлаждение;
• низкое энергопотребление;
• отсутствие регулярных расходных материалов;
• минимальное техническое обслуживание;
• стабильная работа при серийной маркировке.

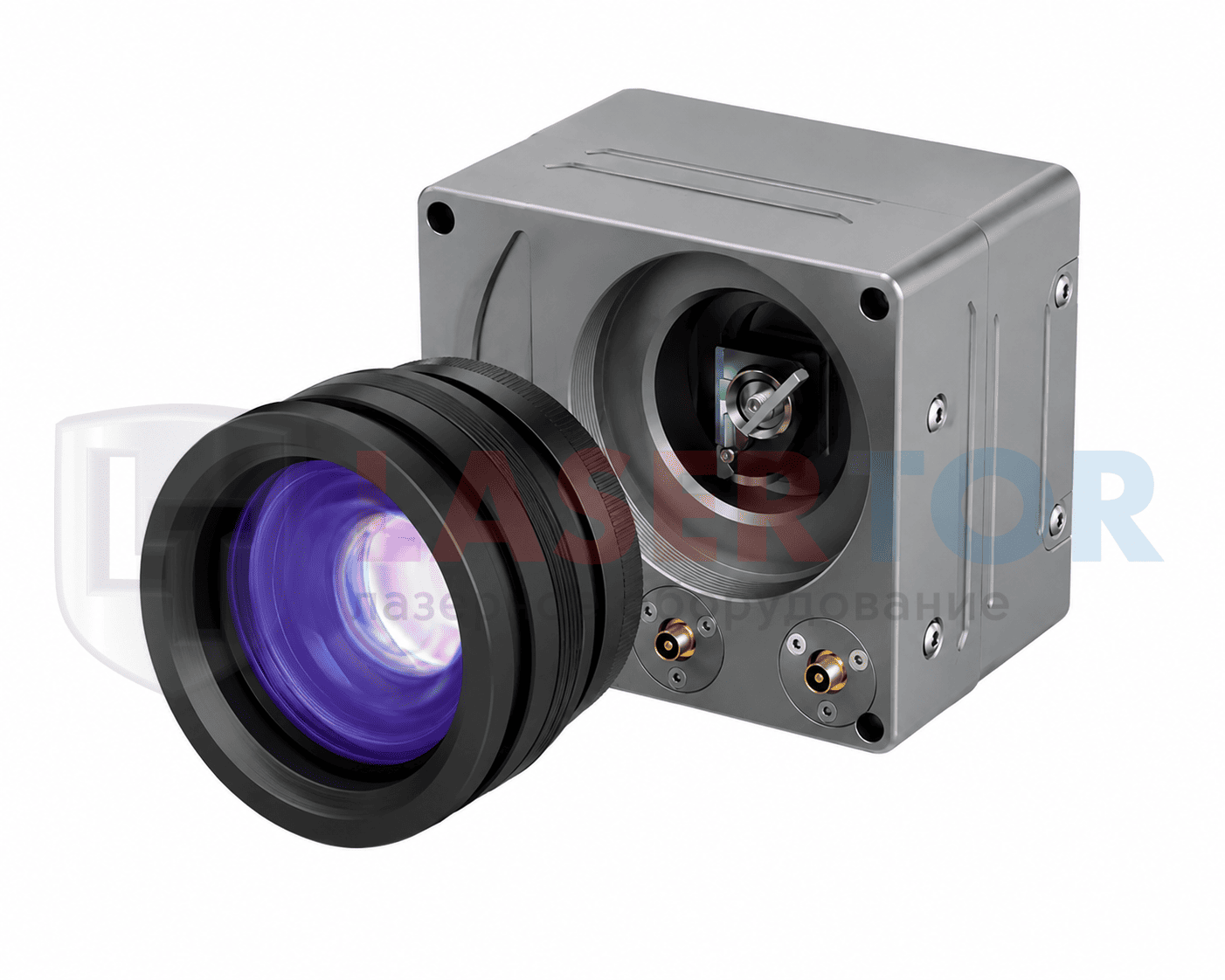

Сканирующая головка Sino-Galvo

• Гальванометрическая сканирующая головка Sino-Galvo обеспечивает быстрое перемещение лазерного луча по рабочему полю. Скорость зависит от комплектации, линзы, материала, размера изображения и требуемого качества маркировки.
• Для оборудования может быть заявлена скорость перемещения луча до 12 000 мм/с, однако рабочая скорость маркировки определяется индивидуально для каждого материала и технологической задачи.

Управление через EZCAD2

Маркер работает под управлением программного обеспечения EZCAD2. Оператор может создавать макеты, задавать параметры лазера, менять мощность, скорость, частоту, количество проходов и порядок нанесения элементов.

Поддерживаются популярные графические форматы:

• PLT;
• DXF;
• AI;
• SVG;
• BMP;
• JPG;
• PNG;
• другие совместимые растровые и векторные форматы.

Программа позволяет работать с текстом, изображениями, переменными данными, серийной нумерацией, штрихкодами и двумерными кодами.

Преимущества LASERTOR PORTAL

• высокая скорость лазерной маркировки;
• точное нанесение мелких элементов;
• мощность 20, 30 или 50 Вт;
• стандартное поле 200×200 мм;
• источник выбирается в комплектации: Raycus, Max Photonics, JPT или IPG;
• сканатор Sino-Galvo;
• увеличенный диапазон регулировки по высоте;
• обработка изделий разных размеров;
• отсутствие красок и чернил;
• ресурс источника до 100 000 часов;
• питание от сети 220 В;
• автономное воздушное охлаждение;
• компактное настольное исполнение;
• русскоязычное программное обеспечение;
• возможность установки поворотных устройств;
• настройка маркера перед отправкой.

Области применения

Лазерный маркер подходит для следующих направлений:

• машиностроение;
• приборостроение;
• производство электроники;
• изготовление инструментов;
• автомобильная промышленность;
• маркировка запасных частей;
• производство металлических табличек и шильдов;
• ювелирное производство;
• изготовление сувениров;
• рекламное производство;
• маркировка посуды и столовых приборов;
• производство сантехнических изделий;
• идентификация промышленной продукции.

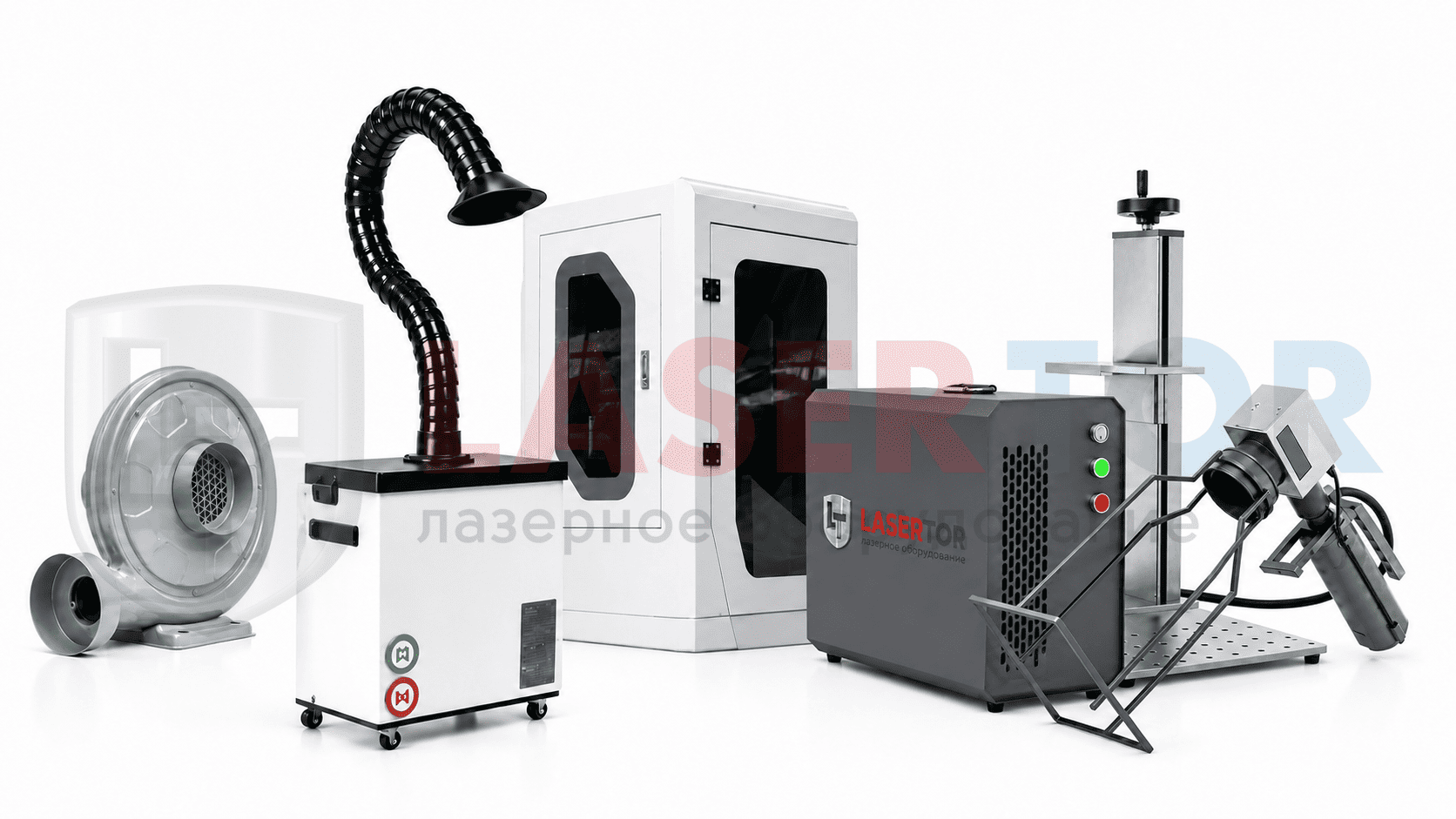

Дополнительное оснащение

Для расширения возможностей маркера доступны:

• автоматическая регулировка оси Z;
• поворотное устройство для цилиндрических изделий;
• дисковый вращатель;
• механический рабочий стол;
• автоматический рабочий стол;
• магнитный стол;
• дополнительные F-theta линзы;
• датчик позиционирования;
• энкодер;
• система удаления дыма;
• вытяжной вентилятор;
• воздухоочиститель;
• стабилизатор напряжения;
• комплект заземления;
• компьютер или ноутбук.

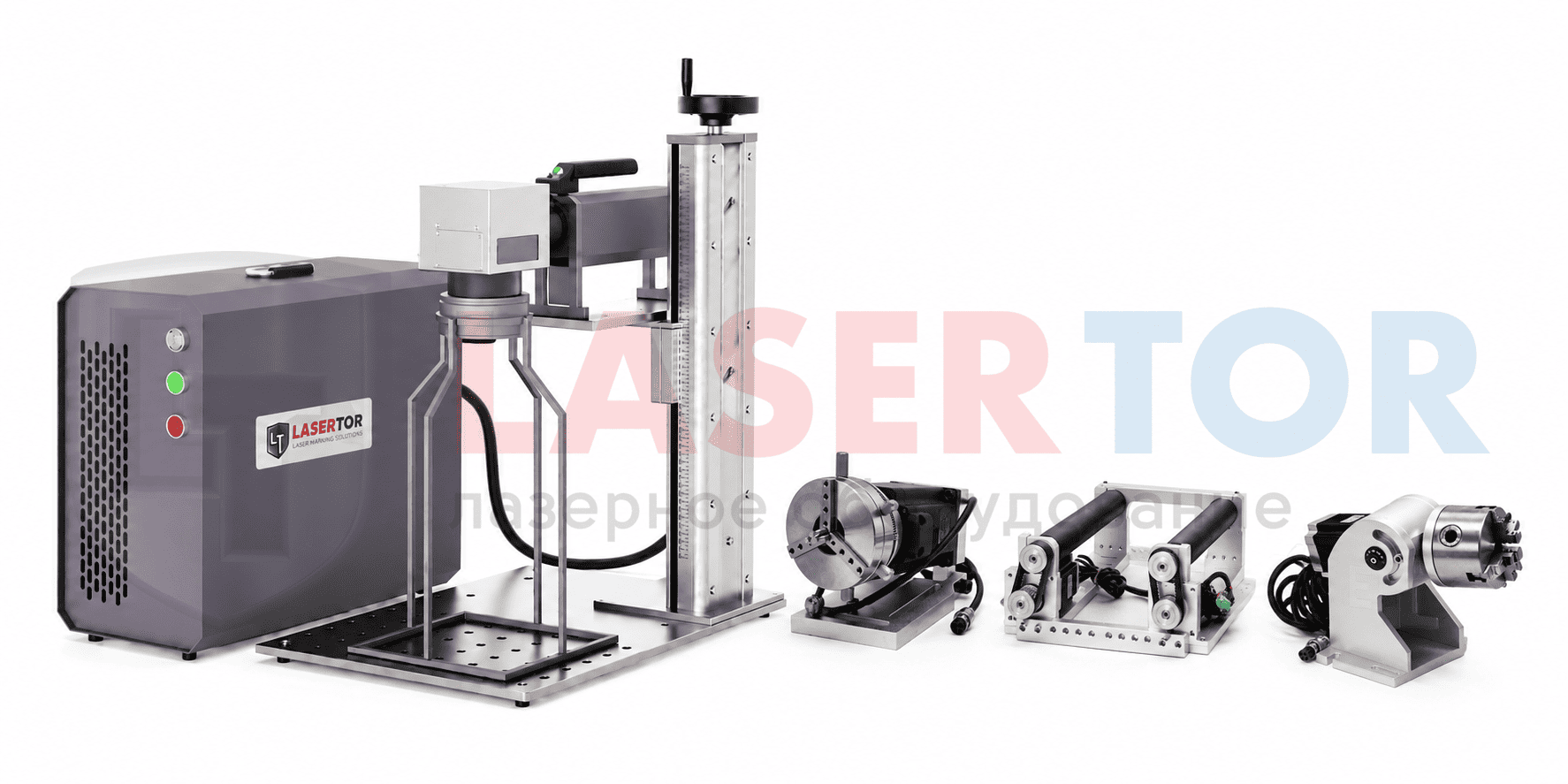

Поворотное устройство

Поворотная ось применяется для нанесения маркировки на цилиндрические и кольцевые изделия:

• трубы;
• фланцы;
• кольца;
• подшипники;
• кружки;
• термосы;
• валы;
• втулки;
• рукоятки;
• корпуса деталей.

Размер поворотного устройства подбирается с учётом диаметра, массы и формы заготовки.

Для маркировки труб, колец, втулок и валов используется поворотное устройство D100.

Для небольших цилиндрических изделий можно выбрать компактное поворотное устройство D60.

Почему стоит купить маркер в LASERTOR

Перед отправкой оборудование проходит проверку, настройку и юстировку. Специалисты LASERTOR помогают подобрать мощность источника, рабочее поле, поворотное устройство и дополнительные опции под конкретные изделия.

Покупателю доступны:

• консультация инженера;
• тестовая маркировка образцов;
• подбор комплектации;
• настройка оборудования;
• обучение оператора;
• пусконаладочные работы;
• гарантийное обслуживание;
• послегарантийный ремонт;
• техническая поддержка;
• доставка по России;
• приобретение оборудования в лизинг.

Цена лазерного маркера

Стоимость LASERTOR PORTAL зависит от мощности источника, размера рабочего поля и дополнительного оснащения. На цену влияют:

• мощность 20, 30 или 50 Вт;
• модель лазерного источника;
• установленная F-theta линза;
• наличие автоматической оси Z;
• поворотное устройство;
• рабочий или магнитный стол;
• система вытяжки;
• компьютер;
• пусконаладка и обучение.

Для точного расчёта рекомендуется направить специалисту фотографию изделия, размеры, материал, требуемое содержание маркировки и планируемую производительность.

Заказать тестовую маркировку

Отправьте образцы материала или фотографии изделий специалистам LASERTOR. Мы проверим качество маркировки, подберём мощность, линзу и параметры обработки, после чего подготовим предложение на подходящую комплектацию.

FAQ

На каких металлах работает волоконный лазерный маркер?

Маркер применяется для нержавеющей и углеродистой стали, алюминия, латуни, меди, титана, хромированных поверхностей и различных металлических сплавов.

Можно ли маркировать пластик?

Да, волоконный лазер работает с некоторыми видами пластика. Возможность получения контрастной маркировки необходимо проверять на конкретном образце материала.

Какую мощность выбрать?

Для стандартной маркировки обычно достаточно 20 Вт. Модель 30 Вт подходит для регулярной производственной работы. Источник 50 Вт выбирают для высокой скорости и более глубокой гравировки.

Какое рабочее поле установлено в базовой комплектации?

Стандартное рабочее поле составляет 200×200 мм. По запросу могут устанавливаться другие линзы.

Можно ли маркировать цилиндрические изделия?

Да. Для этого маркер оснащается поворотным устройством соответствующего диаметра и грузоподъёмности.

Нужны ли расходные материалы?

Для нанесения маркировки не требуются чернила, краска или этикетки. К обслуживаемым элементам относятся оптика, защитные элементы и компоненты вытяжной системы.

Выполняется ли тестовая маркировка?

Да. Проверка образцов позволяет определить качество результата, фактическую скорость и подходящую комплектацию оборудования.

Есть ли обучение и пусконаладка?

LASERTOR выполняет настройку оборудования, обучение оператора и пусконаладочные работы по согласованным условиям.

Какие материалы можно маркировать на LASERTOR PORTAL?

Волоконный лазерный маркер LASERTOR PORTAL предназначен для маркировки стали, нержавеющей стали, алюминия, меди, латуни, титана, твёрдых сплавов и металлов с покрытиями. Также возможна маркировка некоторых видов пластика. Совместимость материала рекомендуется проверять на тестовом образце.

Какую мощность лазера выбрать: 20, 30 или 50 Вт?

Мощность 20 Вт подходит для нанесения текста, логотипов, QR-кодов и серийных номеров. Версия 30 Вт обеспечивает более высокую производительность и позволяет выполнять более глубокую гравировку. Источник 50 Вт рекомендуется для интенсивной эксплуатации, глубокой маркировки и обработки металла с повышенной скоростью.

Какое рабочее поле у LASERTOR PORTAL?

Стандартная комплектация предусматривает рабочее поле 200×200 мм. Размер зоны маркировки зависит от установленной F-theta линзы. Портальная конструкция позволяет перемещать лазерную головку и обрабатывать крупногабаритные, длинномерные и тяжёлые изделия.

Можно ли маркировать пластик на волоконном маркере PORTAL?

Да, LASERTOR PORTAL может маркировать некоторые виды пластика, включая отдельные марки ABS, полиамида и технических полимеров. Результат зависит от состава, цвета и добавок в материале, поэтому перед покупкой рекомендуется провести тестовую маркировку.

Можно ли установить поворотную ось?

Да. К LASERTOR PORTAL можно подключить поворотную ось для круговой маркировки цилиндрических и кольцевых деталей: труб, втулок, фланцев, валов и других изделий. Возможность установки и тип оснастки подбираются с учётом диаметра, массы и формы детали.
