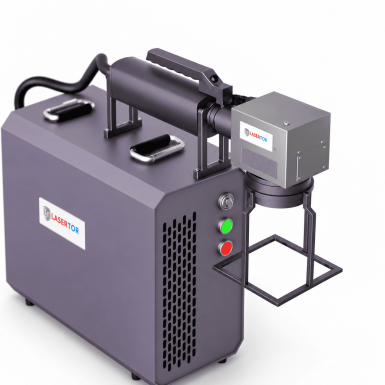

Лазерный маркер TOR HH 30 Вт

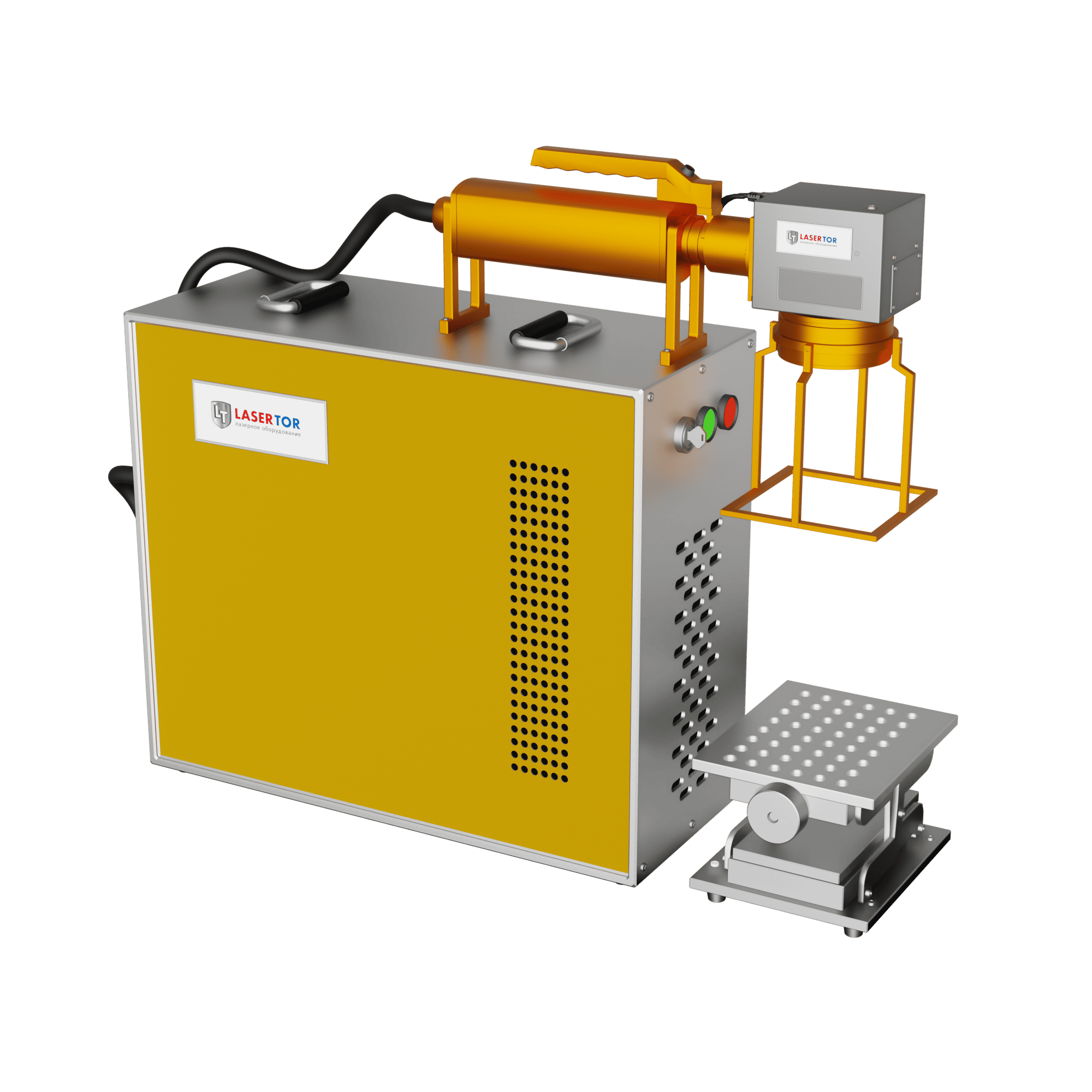

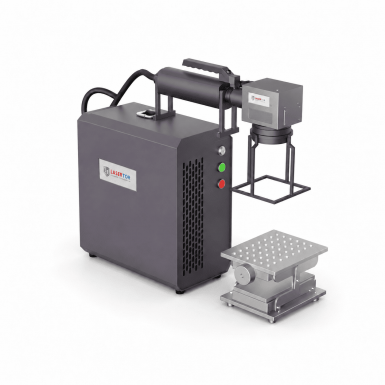

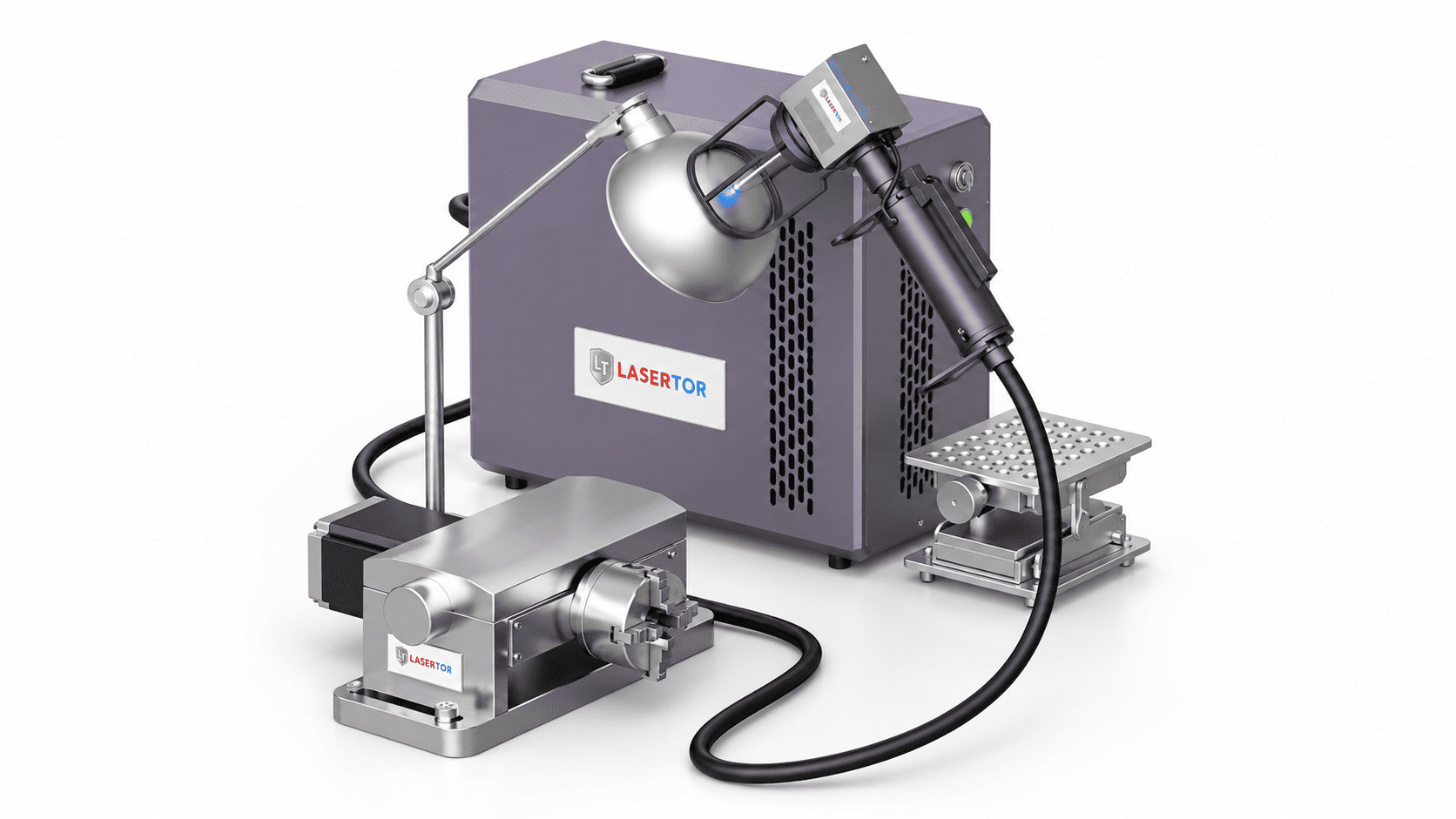

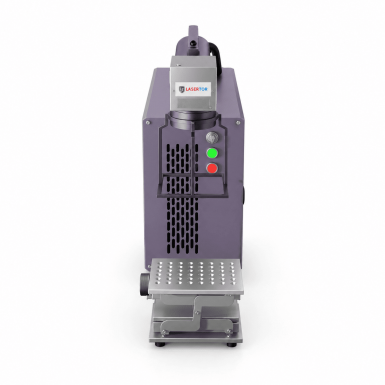

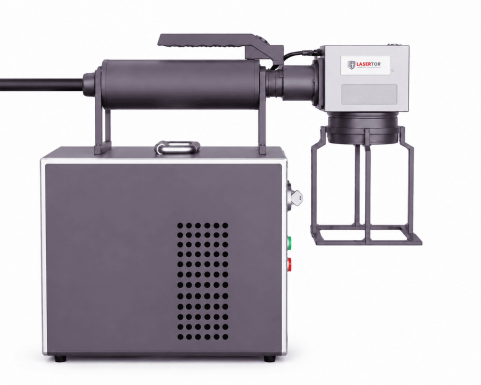

Портативный лазерный маркер TOR HH 30 Вт

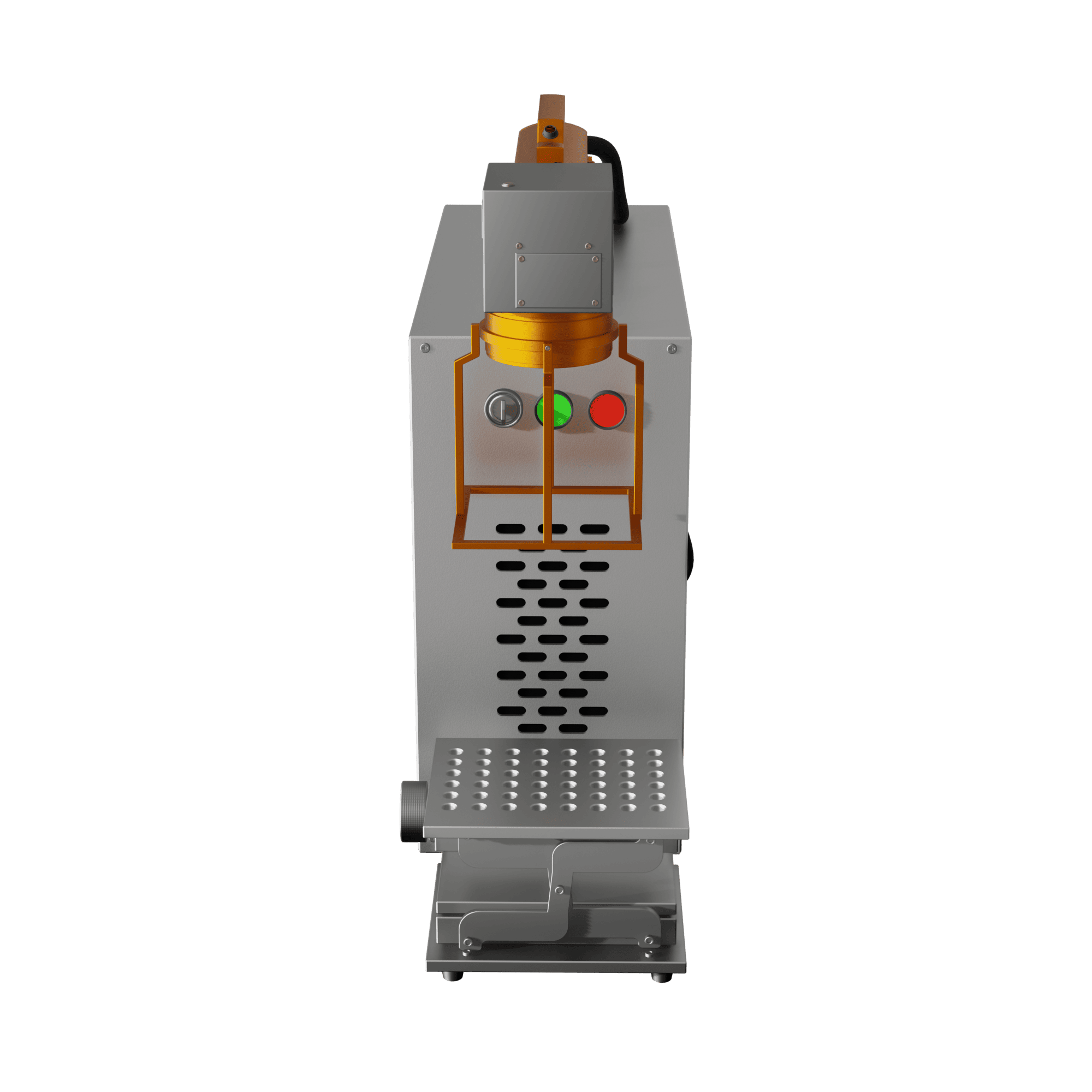

• Волоконный лазерный маркер TOR HH 30 Вт предназначен для нанесения постоянной маркировки на металлические изделия и некоторые виды промышленного пластика. Его главное отличие от обычного настольного станка — мобильная маркировочная головка, которую можно поднести непосредственно к детали. Это позволяет работать с изделиями, которые невозможно или неудобно устанавливать на рабочий стол маркера.

• Оборудование подходит для маркировки корпусов, рам, баллонов, трубопроводной арматуры, фланцев, металлических шкафов, узлов станков, автомобильных деталей и других крупногабаритных изделий. Головку можно располагать над горизонтальной поверхностью или устанавливать напротив вертикальной плоскости, сохраняя требуемое фокусное расстояние.

Для каких задач достаточно мощности 30 Вт

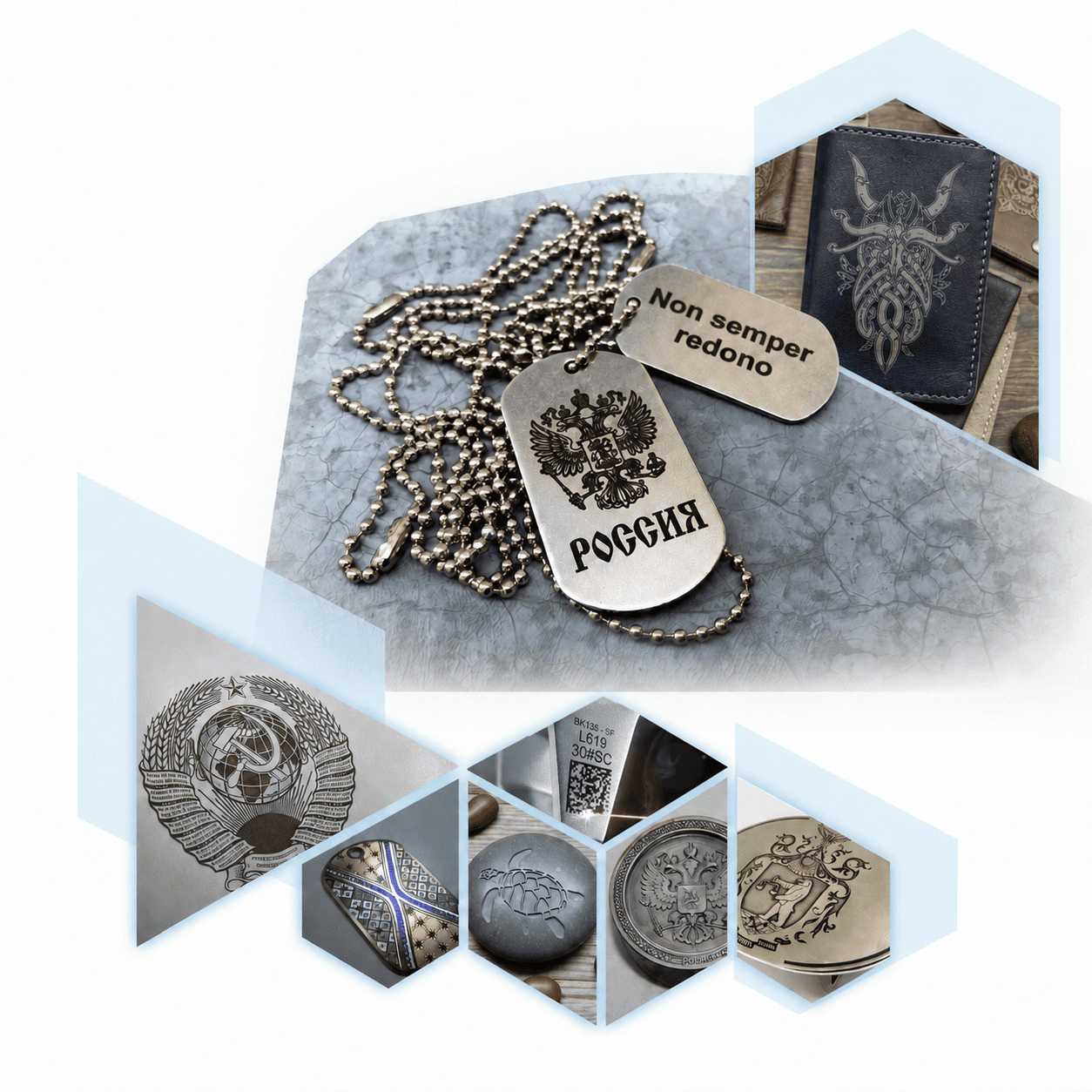

• Мощность 30 Вт подходит для большинства стандартных производственных задач: нанесения текста, логотипов, технических обозначений, шкал, штрихкодов, QR- и DataMatrix-кодов, серийных номеров, дат выпуска и маркировки партий.

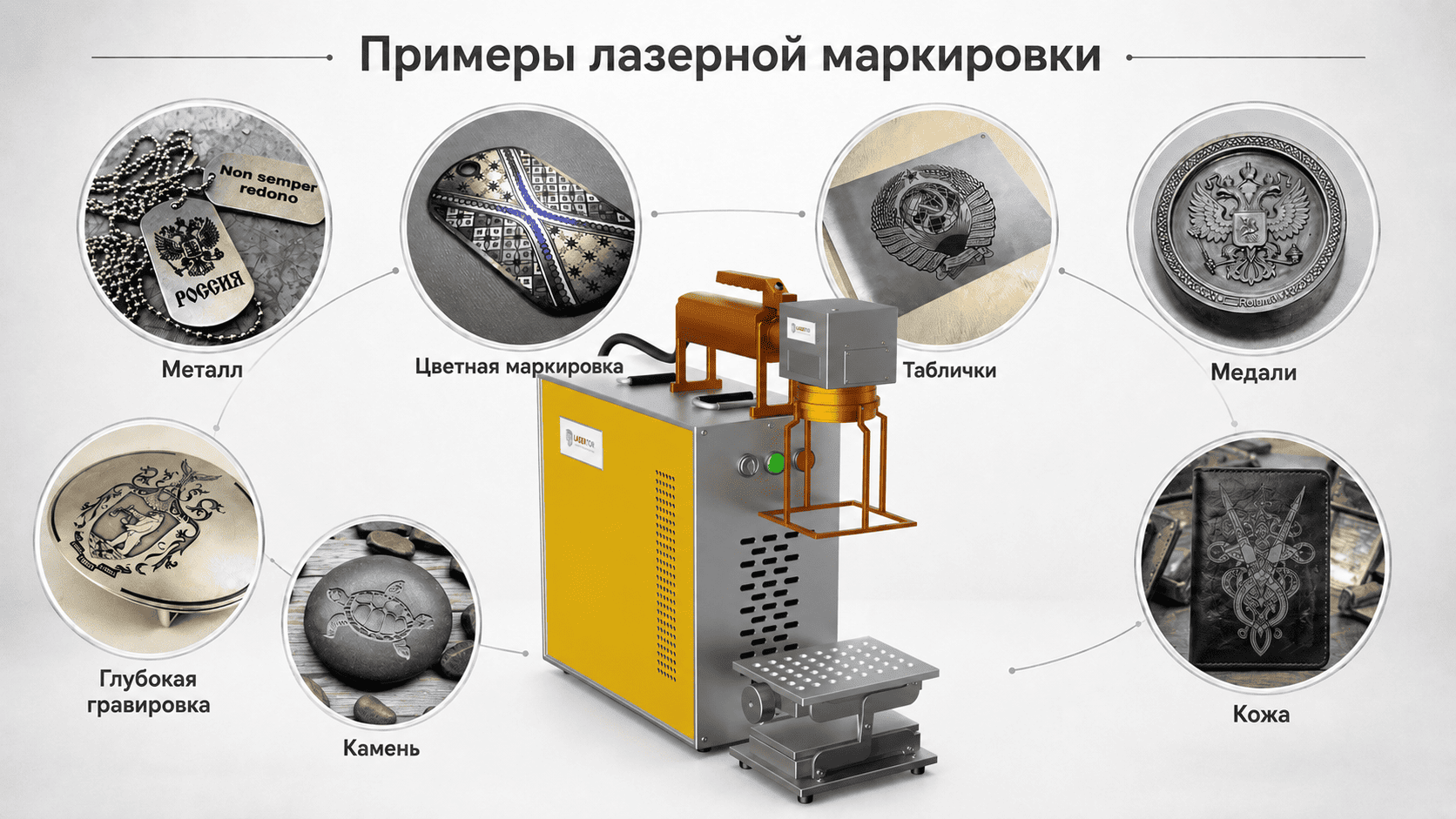

• Маркер можно использовать для обработки нержавеющей и углеродистой стали, алюминия, латуни, бронзы, титана, анодированных и окрашенных металлических поверхностей. Возможность маркировки конкретного материала зависит не только от мощности, но также от типа излучателя, линзы, покрытия и требуемого результата. Перед серийным запуском рекомендуется выполнить тест на реальном образце заказчика.

• Модель 30 Вт рационально выбирать, когда основной задачей является контрастная идентификационная маркировка или гравировка умеренной глубины. Для удаления значительного объёма металла, обработки больших заполненных изображений и высокопроизводительной глубокой гравировки может потребоваться версия мощностью 50 Вт.

Маркировка QR-кодов, DataMatrix и серийных номеров

• TOR HH 30 Вт позволяет наносить машиночитаемые коды непосредственно на поверхность изделия без наклеек, краски и дополнительных расходных материалов. В один макет можно включить QR-код или DataMatrix, серийный номер, логотип, дату изготовления и другую переменную информацию.

• Качество считывания зависит от размера ячейки кода, контраста, состояния поверхности и настроек лазера. Для ответственных задач необходимо проверить код промышленным сканером или верификатором. Параметры, подобранные для нержавеющей стали, нельзя автоматически переносить на алюминий, латунь или пластик без контрольного теста.

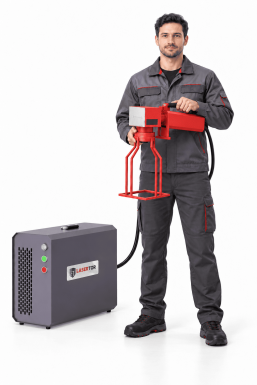

Мобильная маркировка и работа на вертикальных поверхностях

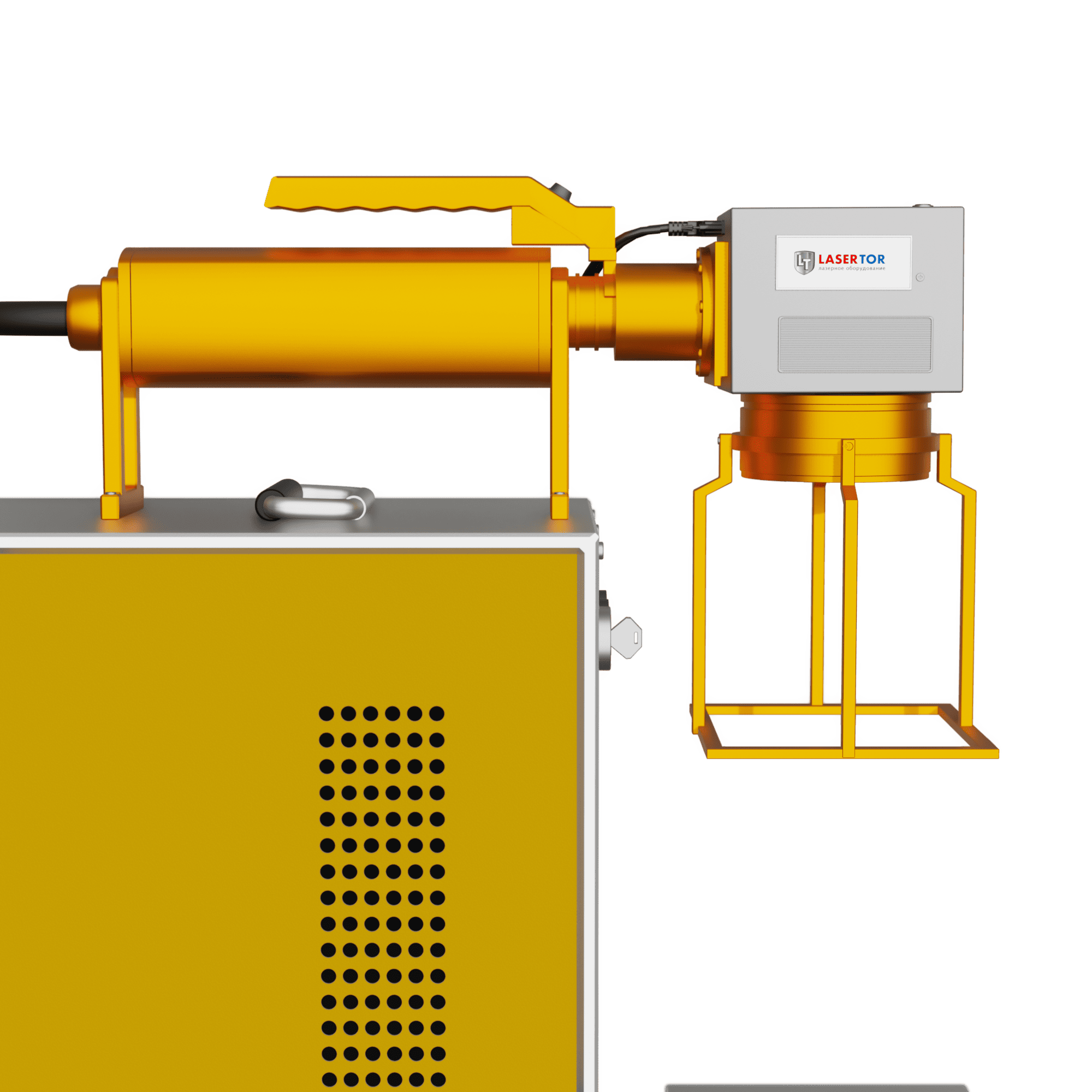

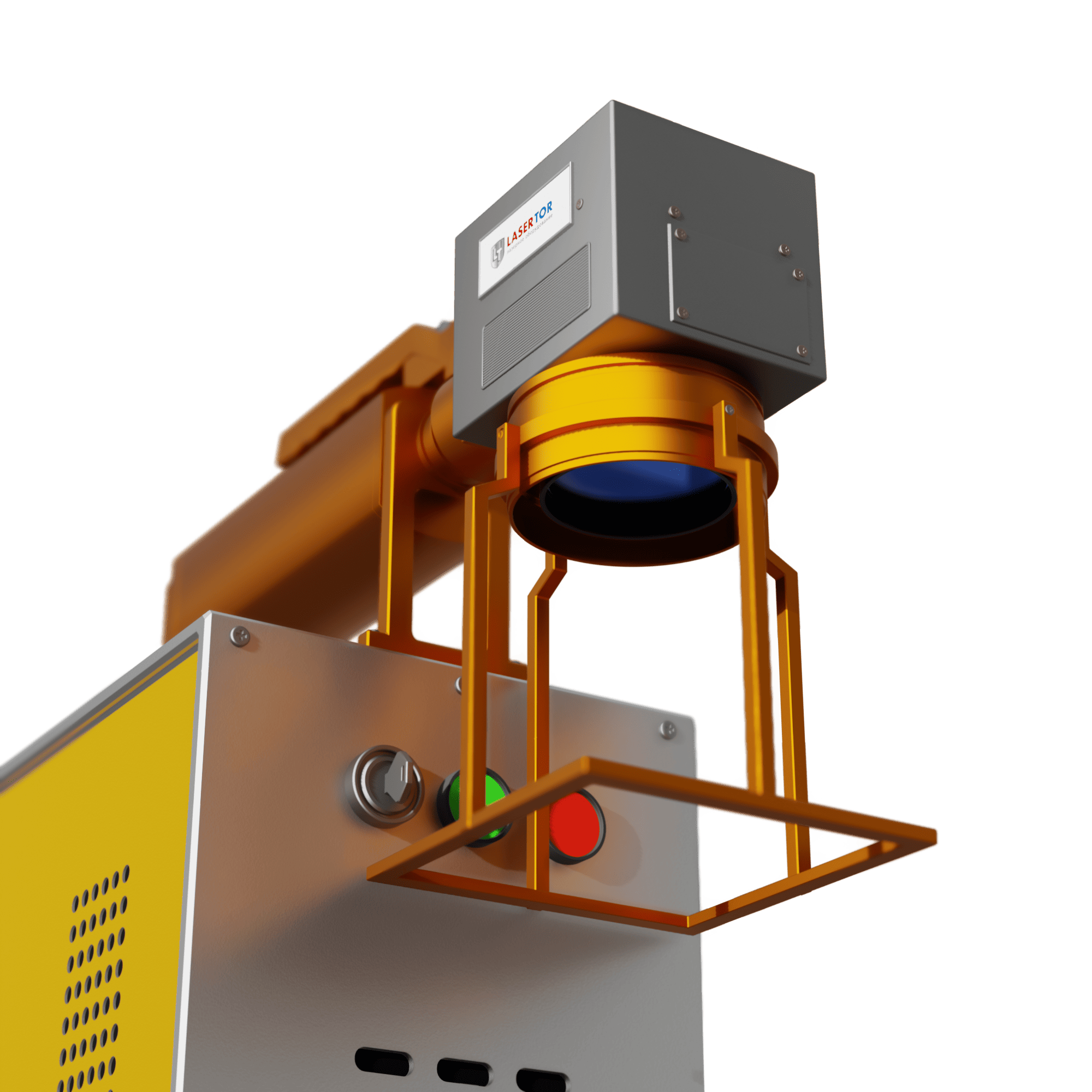

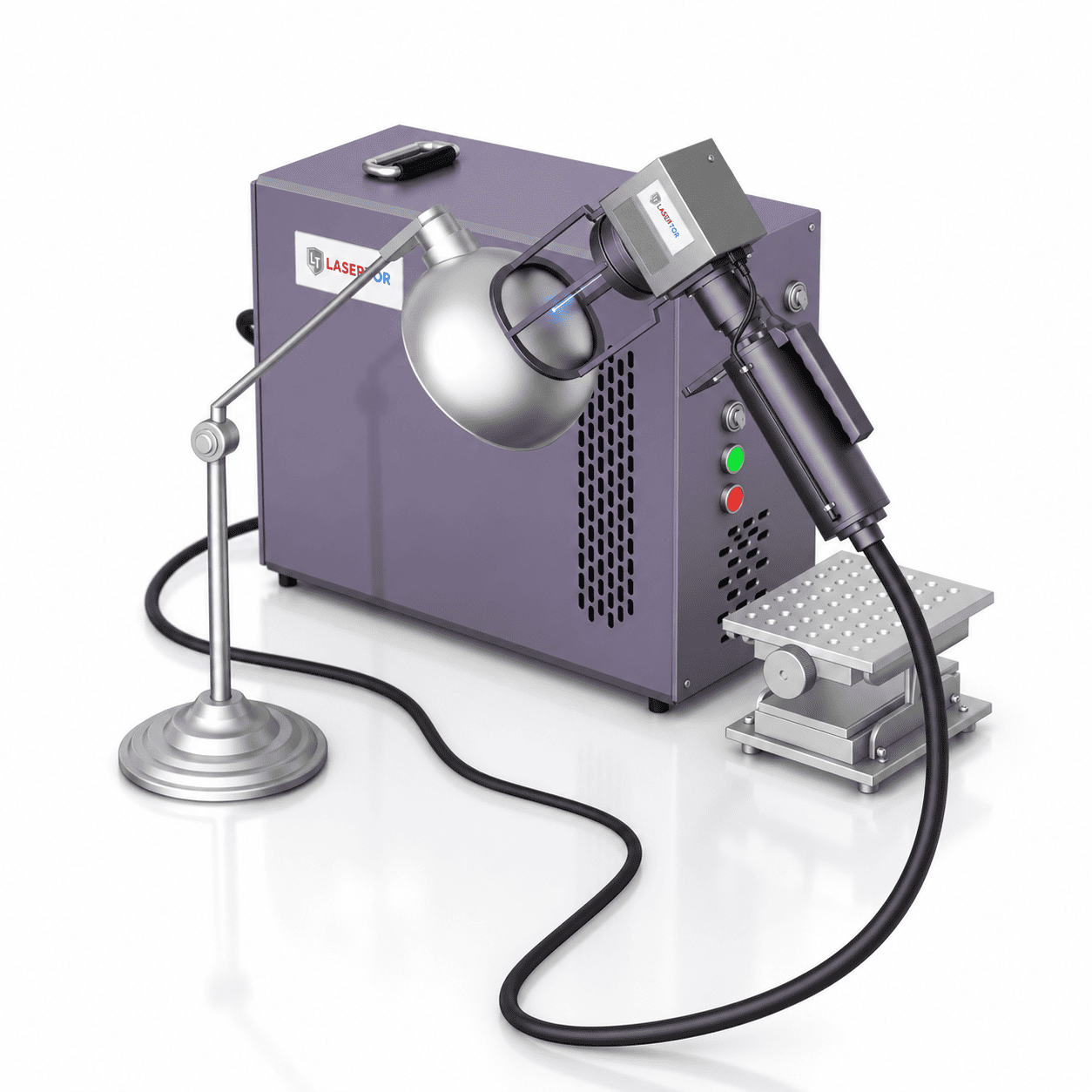

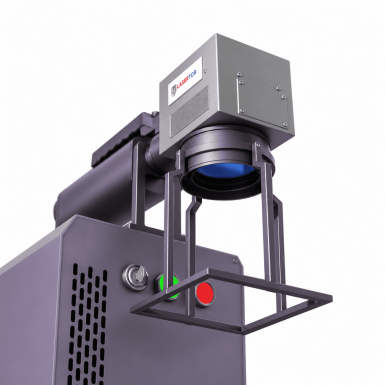

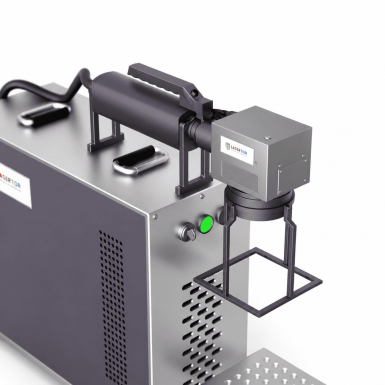

• При обработке крупногабаритного изделия перемещается не сама деталь, а маркировочная головка. Её устанавливают над нужным участком, выставляют фокус по лазерным указателям и фиксируют относительно поверхности. Фокусирующая рамка помогает сохранить рабочее расстояние и определить положение области маркировки.

• Для повторяющихся операций головку рекомендуется закреплять на стойке, кронштейне или другом штатном приспособлении. Во время цикла головка и изделие не должны смещаться: даже небольшое изменение положения может привести к искажению текста или нарушению геометрии кода.

• масса маркировочной головки — [указать] кг;

• полезная длина соединительного кабеля — [указать] м;

• штатный способ установки и фиксации — [указать];

• допустимое положение головки во время работы — [указать по паспорту].

Глубокая гравировка: возможности и ограничения

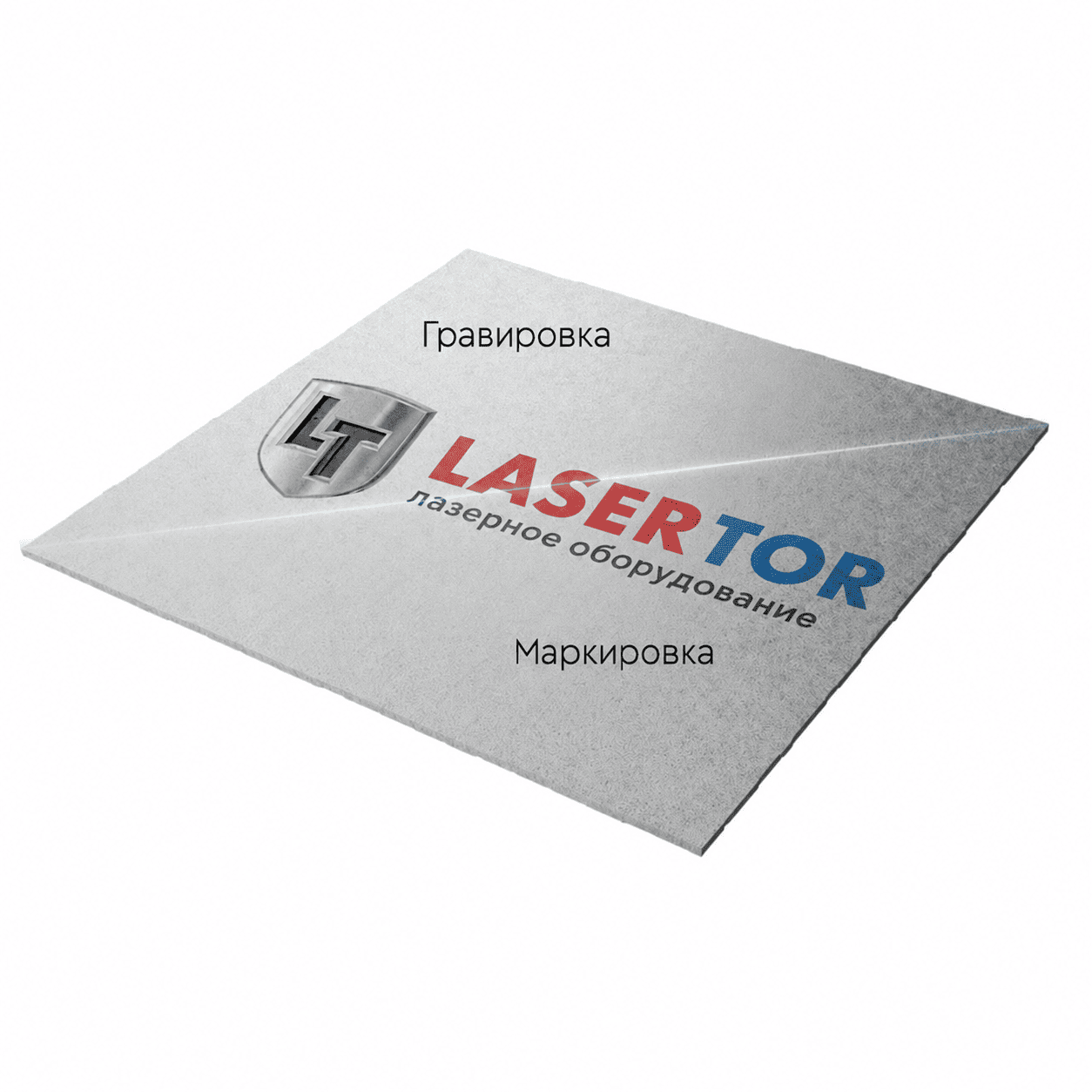

• Маркер мощностью 30 Вт способен послойно удалять металл за несколько проходов. Однако глубина гравировки не является постоянной характеристикой станка. Она зависит от материала, размера макета, линзы, шага штриховки, частоты импульсов, скорости луча, количества проходов и точности фокусировки.

• Чем глубже требуется выбрать металл, тем больше времени занимает цикл. Поэтому нельзя заранее обещать определённую глубину или производительность только на основании мощности излучателя. TOR HH 30 Вт подходит для умеренной глубокой гравировки, но не предназначен для быстрой выборки больших объёмов металла или замены металлорежущего оборудования.

Отличие TOR HH 30 Вт от версии 50 Вт

• Модель 30 Вт ориентирована на маркировку кодов, надписей, логотипов, табличек и серийных номеров, а также на гравировку небольшой и средней площади. Это практичный вариант для предприятий, которым нужна мобильность, но не требуется максимальная производительность при глубокой обработке.

• Версия 50 Вт имеет больший запас мощности и предпочтительнее для глубокой гравировки, крупных заполненных изображений, твёрдых сплавов и сокращения цикла в тех операциях, где время действительно ограничивается скоростью удаления материала. При этом увеличение мощности не означает пропорционального ускорения каждой задачи. Перемещения луча, паузы, контурные проходы и требования к качеству также влияют на общее время обработки.

Как выбрать линзу

• Линза определяет размер рабочего поля, фокусное расстояние, величину пятна и плотность энергии. Поле 100×100 мм подходит для мелких надписей, компактных кодов и детальной гравировки. Линза 200×200 мм обеспечивает более крупную область обработки и подходит для большинства среднеформатных изделий. Поле 300×300 мм выбирают для больших макетов, но увеличение поля сопровождается увеличением пятна и снижением плотности энергии.

• Выбирать линзу только по габаритам детали неправильно. Необходимо учитывать фактический размер макета, минимальную высоту символов, размер ячейки DataMatrix и требуемую глубину гравировки.

Реальный тест маркировки TOR HH 30 Вт

• материал — [указать марку материала и покрытие];

• размер детали — [указать] мм;

• размер и содержание макета — [указать];

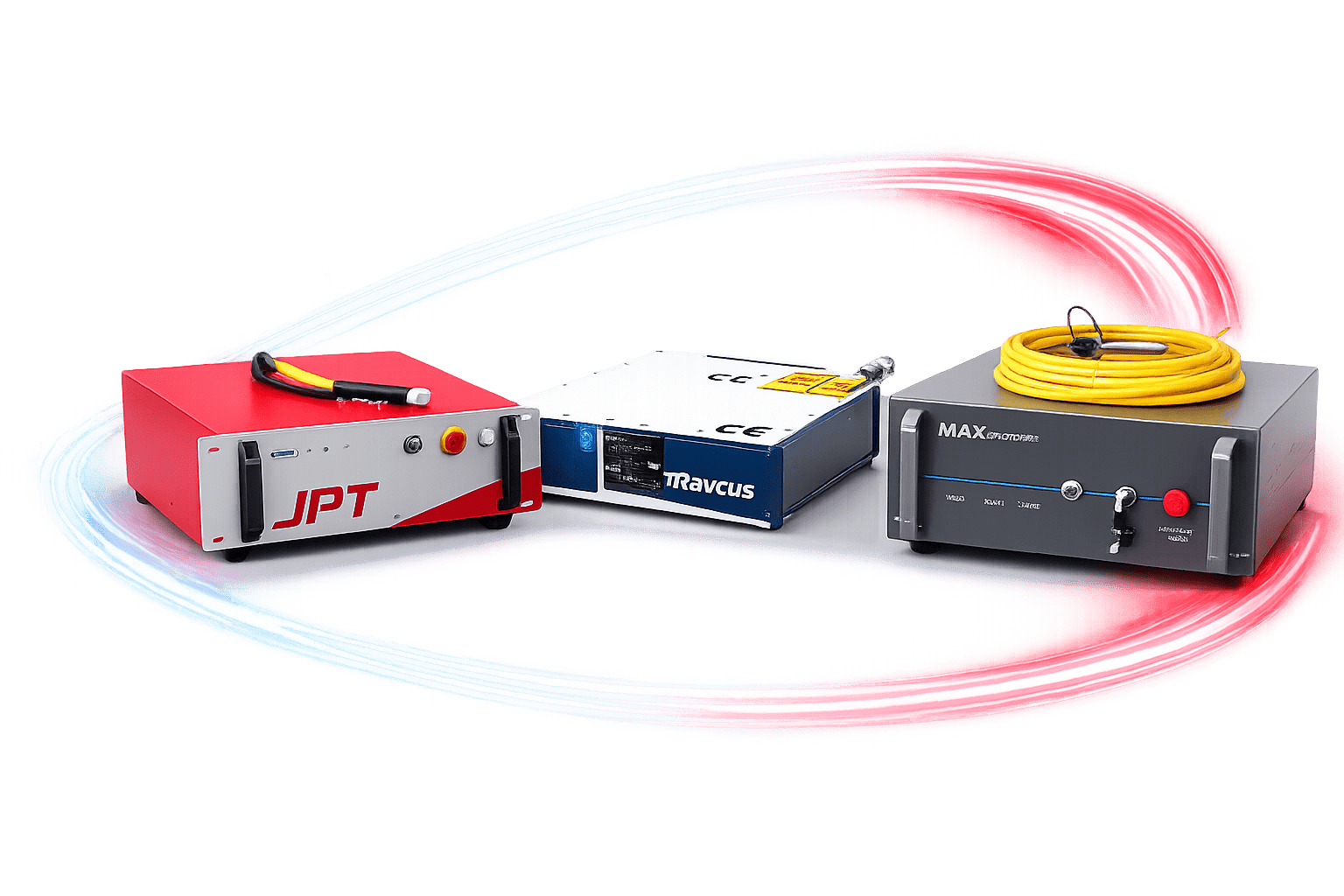

• излучатель — [производитель и модель];

• линза и рабочее поле — [указать];

• количество проходов — [указать];

• фактическое время цикла — [указать] секунд;

• результат — [контрастная маркировка или глубина в мм];

• фотография изделия после обработки.

Ограничения и безопасность

• Волоконный маркер не является универсальным оборудованием для дерева, ткани, прозрачного стекла, акрила и всех видов пластика. Для таких материалов могут лучше подходить CO₂- или УФ-маркеры. Возможность обработки пластика необходимо проверять тестом, поскольку результат зависит от состава материала, цвета и наличия специальных добавок.

• Работа с открытым лазерным излучением требует защитных очков, соответствующих длине волны и оптической плотности источника, ограничения доступа в рабочую зону и защиты от отражённого луча. Зеркальные поверхности необходимо обрабатывать с особой осторожностью. Рабочее место должно быть оборудовано вытяжкой для удаления дыма и продуктов испарения. К эксплуатации допускается обученный оператор, ознакомленный с паспортом оборудования и правилами лазерной безопасности.
