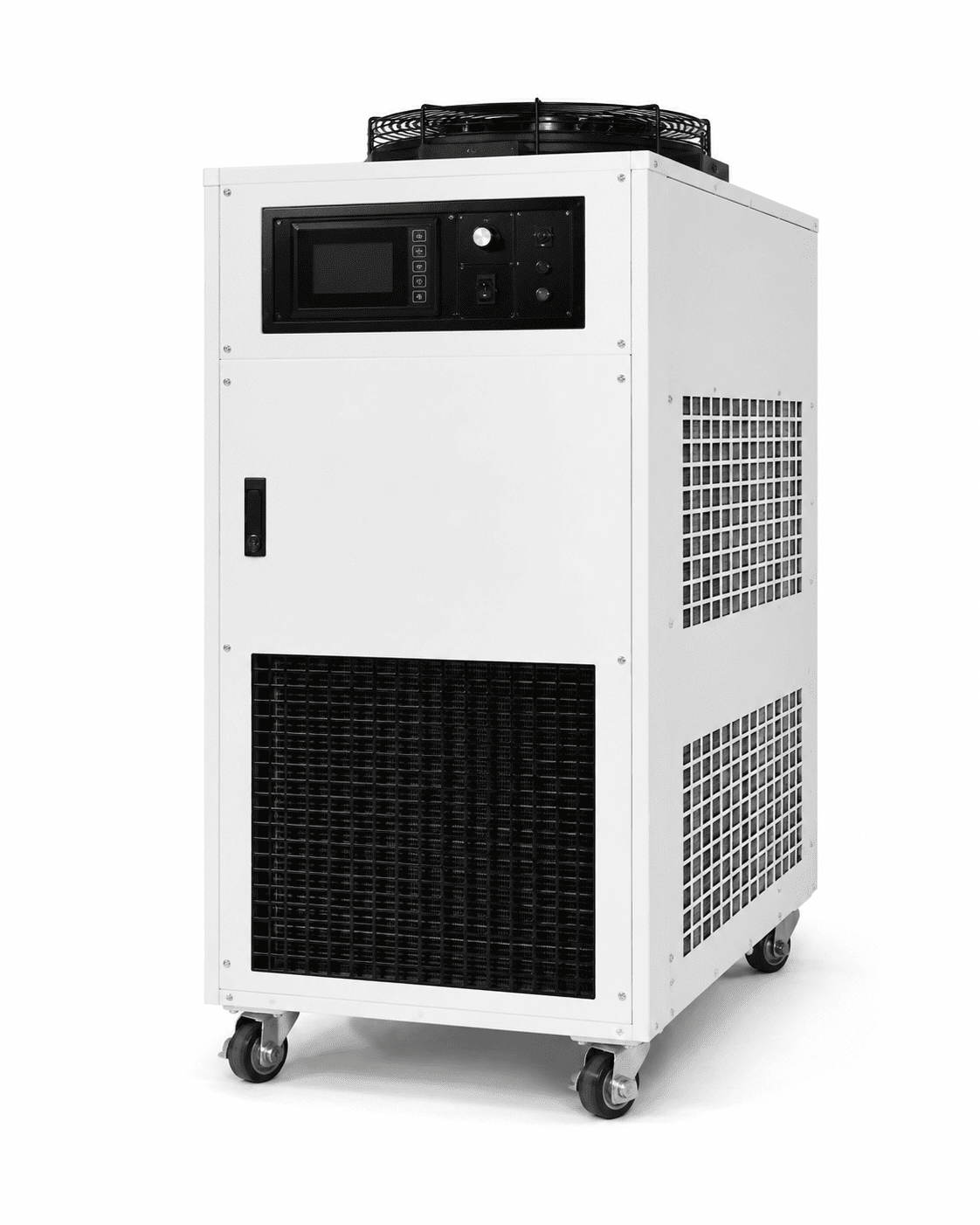

Чиллер S&A CWFL-500AN для волоконного лазера 500 Вт

Чиллер S&A CWFL-500AN для волоконного лазера 500 Вт

Чиллер S&A CWFL-500AN — промышленная система водяного охлаждения, предназначенная для поддержания стабильного температурного режима волоконного лазерного оборудования мощностью 500 Вт. Модель применяется для охлаждения лазерного источника и элементов оптической системы при продолжительной работе оборудования.

CWFL-500AN относится к категории чиллеров для лазерного оборудования и используется в составе промышленных волоконных лазерных установок.

Модель подходит для оборудования с источниками Raycus, IPG, MAX Photonics и других производителей при условии соответствия мощности и требований конкретного лазерного источника.

Система обеспечивает циркуляцию охлаждающей жидкости по замкнутому контуру, отводит выделяемое при работе тепло и помогает поддерживать стабильные температурные условия эксплуатации лазерного оборудования.

Для чего нужен чиллер S&A CWFL-500AN

Во время работы волоконного лазерного источника часть потребляемой энергии преобразуется в тепло.

При недостаточном охлаждении температура излучателя и других компонентов системы может повышаться, что отрицательно влияет на стабильность работы оборудования и ресурс компонентов.

S&A CWFL-500AN предназначен для отвода избыточного тепла и поддержания необходимого температурного режима лазерной системы.

Использование специализированной системы охлаждения лазерного станка особенно важно при продолжительной промышленной эксплуатации оборудования.

Чиллер может использоваться в составе оборудования для:

• лазерной резки металла;

• лазерной сварки;

• обработки металлических изделий;

• других установок с совместимым волоконным лазерным источником мощностью 500 Вт.

Двухконтурное охлаждение CWFL-500AN

Серия S&A CWFL разработана специально для волоконных лазерных систем.

Одной из особенностей конструкции является организация охлаждения различных компонентов лазерного оборудования.

Система позволяет обеспечивать необходимый температурный режим лазерного источника и оптических элементов установки.

Такой принцип особенно востребован в промышленном волоконном оборудовании, где различные узлы могут иметь отличающиеся требования к температурному режиму.

Правильно организованное охлаждение помогает поддерживать стабильную работу оборудования при продолжительных производственных циклах.

Чиллер для волоконного лазера 500 Вт

S&A CWFL-500AN применяется для волоконных лазерных источников мощностью 500 Вт.

Такие источники устанавливаются на оборудование для резки, сварки и других видов обработки металла.

Например, система охлаждения данного класса может применяться совместно с совместимым лазерным станком для резки металла 500 Вт.

При подборе необходимо учитывать не только номинальную мощность лазера, но и требования производителя источника к:

• температуре охлаждающей жидкости;

• производительности водяного контура;

• давлению;

• диаметру соединений;

• температуре окружающей среды;

• режиму эксплуатации оборудования.

Окончательную совместимость чиллера с конкретной конфигурацией лазерного станка рекомендуется проверять перед заказом.

Принцип работы S&A CWFL-500AN

Охлаждающая жидкость циркулирует между чиллером и подключёнными узлами лазерной установки.

Во время прохождения через охлаждаемые компоненты жидкость принимает выделяемое ими тепло.

Нагретая жидкость возвращается в чиллер, где происходит отвод тепловой энергии.

После охлаждения жидкость снова поступает в рабочий контур.

Цикл повторяется непрерывно во время эксплуатации лазерного оборудования.

Компрессорная система позволяет активно отводить тепло и поддерживать заданные условия охлаждения значительно эффективнее простых циркуляционных систем без холодильного контура.

Охлаждающая мощность 2,33 кВт

Охлаждающая мощность S&A CWFL-500AN составляет 2,33 кВт.

Этот параметр характеризует способность оборудования отводить тепловую энергию от подключённой лазерной системы.

Чиллер оснащён компрессором мощностью 0,8 кВт.

Активное компрессорное охлаждение позволяет использовать устройство при более высокой тепловой нагрузке, чем системы, работающие исключительно за счёт циркуляции жидкости и воздушного теплообмена.

Точность поддержания температуры ±0,3 °C

Для стабильной работы волоконного лазера большое значение имеет температурный режим.

Для CWFL-500AN заявлена точность температурного контроля ±0,3 °C.

Стабильная температура охлаждающей жидкости помогает обеспечить повторяемые условия работы лазерного источника.

Это особенно важно при длительных циклах обработки, когда тепловая нагрузка на оборудование сохраняется продолжительное время.

Встроенный бак объёмом 10 литров

Чиллер оборудован встроенным баком объёмом 10 литров.

Замкнутая система циркуляции позволяет организовать охлаждение без отдельной открытой ёмкости рядом с лазерной установкой.

Перед запуском оборудования необходимо проверить:

• достаточный уровень охлаждающей жидкости;

• герметичность соединений;

• состояние шлангов;

• отсутствие перегибов;

• направление циркуляции;

• отсутствие аварийных сообщений.

Не допускается эксплуатация лазерного источника при отсутствии нормальной циркуляции охлаждающей жидкости.

Производительность помпы

CWFL-500AN оборудован помпой мощностью 0,55 кВт.

Максимальная заявленная производительность составляет до 70 л/мин.

Максимальная высота подъёма помпы составляет 45 метров.

Эти параметры необходимо учитывать при проектировании охлаждающего контура и подборе соединительных шлангов.

Слишком большое гидравлическое сопротивление системы, перегибы или неправильный диаметр шлангов могут уменьшить фактический поток охлаждающей жидкости.

Подключение S&A CWFL-500AN

Для подключения охлаждающего контура используются входные и выходные соединения Rp1/2.

Перед запуском необходимо правильно соединить чиллер с охлаждаемыми узлами лазерного оборудования.

После подключения рекомендуется:

1. заполнить систему подходящей охлаждающей жидкостью;

2. проверить герметичность соединений;

3. исключить перегибы шлангов;

4. проверить направление подачи и возврата жидкости;

5. включить систему охлаждения;

6. убедиться в наличии стабильной циркуляции;

7. проверить отсутствие аварийных сигналов;

8. только после этого запускать лазерный источник.

При необходимости дополнительные шланги, соединительные элементы и другие комплектующие для лазерного оборудования следует подбирать по диаметру соединений и требованиям конкретной установки.

Электропитание чиллера

S&A CWFL-500AN рассчитан на подключение к однофазной сети AC 220 В, 50 Гц.

Заявленный рабочий ток составляет 2,3–8,5 А.

Перед подключением необходимо убедиться, что параметры электросети соответствуют требованиям оборудования.

Для промышленного лазерного оборудования особенно важно стабильное электропитание и правильное заземление.

Хладагент

В характеристиках CWFL-500AN указаны хладагенты R-22 / R-410A.

Количество заправляемого хладагента составляет 650 г.

Работы с холодильным контуром, диагностикой компрессора и заправкой хладагента должны выполняться специалистами, имеющими соответствующую квалификацию.

Самостоятельное вмешательство в холодильный контур без необходимого оборудования не рекомендуется.

CWFL-500AN для лазерной резки металла

Одно из основных направлений применения оборудования — охлаждение волоконного лазерного источника на установках для резки металла.

На станках мощностью 500 Вт могут использоваться источники Raycus, MAX Photonics или IPG.

В каталоге LASERTOR представлен металлорез 500 Вт, рассчитанный на обработку стали, нержавеющей стали, алюминия, меди, латуни и других металлов.

При выборе системы охлаждения для конкретного металлорежущего оборудования необходимо учитывать требования установленного источника и лазерной головы.

CWFL-500AN для лазерной сварки

Системы водяного охлаждения применяются и в волоконном сварочном оборудовании.

В каталоге LASERTOR представлена лазерная сварка мощностью от 500 Вт и выше.

Чиллер помогает отводить тепло от компонентов лазерной системы и поддерживать стабильный температурный режим при продолжительной работе.

Совместимость CWFL-500AN с конкретным сварочным аппаратом необходимо определять по установленному лазерному источнику, оптической системе и требованиям производителя оборудования.

Совместимость с Raycus, IPG и MAX Photonics

Модель CWFL-500 применяется с волоконными источниками таких производителей, как:

• Raycus;

• IPG;

• MAX Photonics;

• другими совместимыми волоконными источниками.

Наличие одинаковой номинальной мощности источника не гарантирует полной совместимости.

Перед подключением необходимо проверить технические требования производителя лазера к температуре, расходу жидкости, давлению и типу охлаждающего контура.

Защита лазерного источника от перегрева

Нормальное охлаждение является обязательным условием эксплуатации мощного волоконного лазерного источника.

При ухудшении циркуляции жидкости или повышении её температуры эффективность отвода тепла снижается.

Продолжительная работа в таких условиях может отрицательно влиять на оборудование.

Поэтому перед началом каждой рабочей смены рекомендуется проверять:

• работу чиллера;

• уровень жидкости;

• состояние шлангов;

• отсутствие протечек;

• нормальную циркуляцию;

• отсутствие предупреждений и аварий;

• температуру охлаждающей жидкости.

Требования к установке CWFL-500AN

Чиллер следует устанавливать на ровной и устойчивой поверхности.

Необходимо обеспечить свободную циркуляцию воздуха вокруг корпуса.

Вентиляционные отверстия нельзя перекрывать посторонними предметами или устанавливать оборудование вплотную к стене.

Не рекомендуется размещать чиллер:

• рядом с мощными источниками тепла;

• в местах с затруднённым воздухообменом;

• в сильно загрязнённых помещениях без обслуживания системы вентиляции;

• на неустойчивом основании.

Габаритные размеры CWFL-500AN составляют 65 × 38 × 74 см.

Вес оборудования без упаковки — около 50 кг.

Обслуживание чиллера S&A CWFL-500AN

Регулярное обслуживание помогает поддерживать эффективность системы охлаждения и снижает вероятность внеплановых остановок оборудования.

В процессе эксплуатации рекомендуется:

• проверять уровень охлаждающей жидкости;

• контролировать её состояние;

• проверять герметичность соединений;

• следить за состоянием шлангов;

• очищать вентиляционные отверстия;

• контролировать состояние теплообменника;

• проверять работу помпы;

• контролировать отсутствие посторонних шумов;

• своевременно выполнять обслуживание холодильного контура.

Дополнительные материалы по эксплуатации оборудования можно найти в разделе инструкции и руководства LASERTOR.

Преимущества S&A CWFL-500AN

К основным преимуществам модели относятся:

• предназначен для волоконных лазерных систем;

• работа с лазерными источниками мощностью 500 Вт;

• активная компрессорная система охлаждения;

• охлаждающая мощность 2,33 кВт;

• точность температурного контроля ±0,3 °C;

• встроенный бак 10 литров;

• производительная помпа;

• максимальный поток до 70 л/мин;

• максимальный подъём помпы до 45 м;

• подключение к сети 220 В;

• компактная промышленная конструкция;

• возможность продолжительной эксплуатации в составе лазерного оборудования;

• совместимость с различными типами волоконных лазерных установок при соответствии техническим требованиям.

Технические характеристики S&A CWFL-500AN

Как выбрать чиллер для волоконного лазера

При выборе чиллера нельзя ориентироваться только на название модели.

Необходимо учитывать:

• мощность лазерного источника;

• производителя источника;

• требования к температуре жидкости;

• необходимый расход воды;

• давление в контуре;

• конструкцию лазерной головы;

• режим работы оборудования;

• температуру помещения;

• длину охлаждающего контура;

• размеры соединений.

Другие модели можно посмотреть в разделе чиллеры для лазерных станков.

Если мощность установленного источника отличается от 500 Вт, необходимо подобрать чиллер соответствующей производительности.

Часто задаваемые вопросы о CWFL-500AN

Для какого лазера предназначен CWFL-500AN?

Модель предназначена для охлаждения совместимого волоконного лазерного оборудования мощностью около 500 Вт.

Какой объём бака у CWFL-500AN?

Объём встроенного бака составляет 10 литров.

Какая охлаждающая мощность у CWFL-500AN?

Заявленная охлаждающая мощность составляет 2,33 кВт.

Какая точность поддержания температуры?

В характеристиках модели указана точность ±0,3 °C.

Какое питание требуется для чиллера?

Модель рассчитана на однофазное питание 220 В, 50 Гц.

Можно ли использовать CWFL-500AN с Raycus?

Да, модель применяется с совместимыми источниками Raycus мощностью 500 Вт. Перед подключением необходимо проверить требования конкретного источника к системе охлаждения.

Подходит ли CWFL-500AN для IPG?

Чиллер может применяться с совместимыми волоконными источниками IPG при соответствии параметров охлаждения требованиям конкретной модели.

Можно ли использовать CWFL-500AN с MAX Photonics?

Да, при условии соответствия мощности лазерного источника и технических требований к охлаждающему контуру.

Подходит ли чиллер для лазерной резки металла?

Да. CWFL-500AN может использоваться в составе совместимого волоконного оборудования для лазерной резки металла мощностью 500 Вт.

Подходит ли он для лазерной сварки?

Модель может использоваться в совместимых лазерных системах соответствующей мощности. Необходимо проверить требования конкретного сварочного аппарата и установленного источника.

Нужно ли обслуживать чиллер?

Да. Необходимо контролировать состояние охлаждающей жидкости, помпы, шлангов, соединений, вентиляционных отверстий и холодильного контура.

Купить чиллер S&A CWFL-500AN

Купить чиллер S&A CWFL-500AN для волоконного лазера 500 Вт можно в компании LASERTOR.

Перед заказом рекомендуется сообщить специалисту:

• модель лазерного станка;

• производителя лазерного источника;

• модель источника;

• мощность лазера;

• тип лазерной головы;

• предполагаемый режим эксплуатации.

Это позволит проверить совместимость системы охлаждения с конкретным оборудованием и подобрать подходящую конфигурацию.

Другие чиллеры S&A для лазерного оборудования представлены в каталоге LASERTOR.
