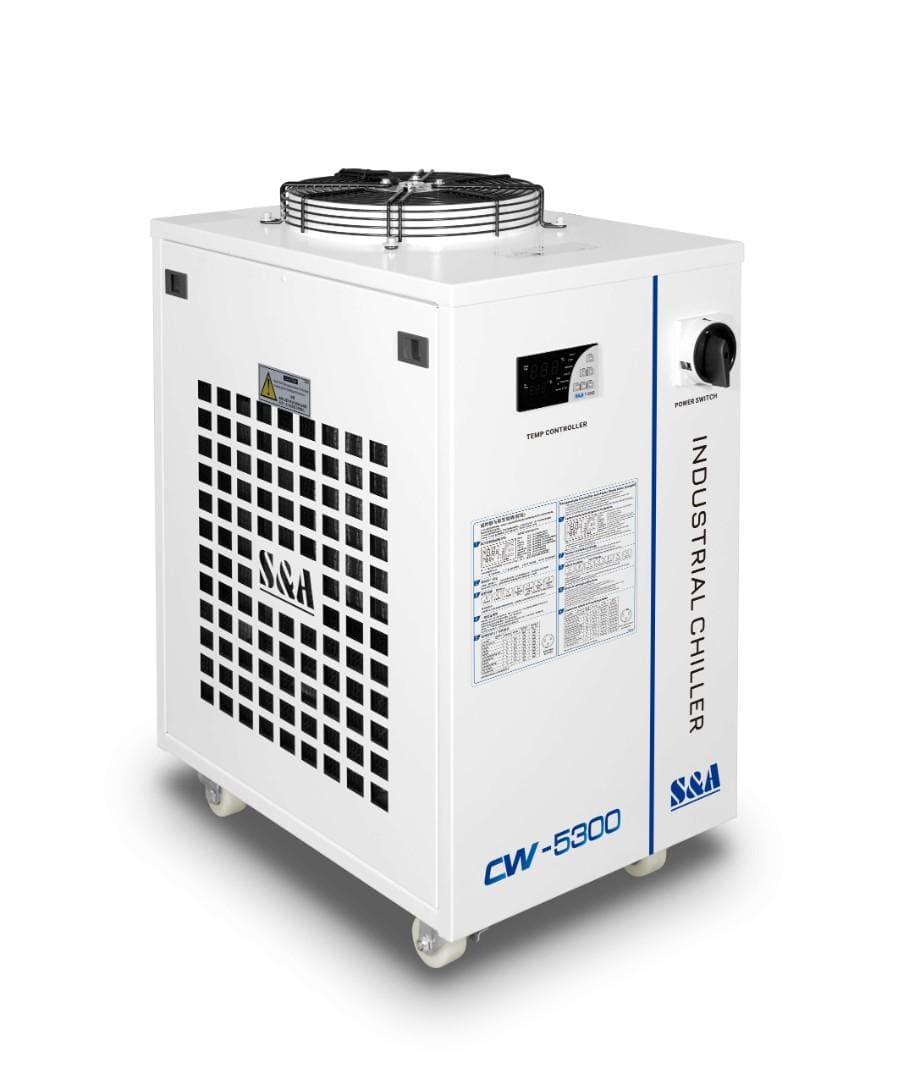

Чиллер S&A CW-5300AH 2,4 кВт для CO₂-лазерного станка

Чиллер S&A CW-5300AH — промышленная компрессорная система водяного охлаждения с номинальной холодопроизводительностью 2,4 кВт. Модель предназначена для стабильного отвода тепла от CO₂-лазерных источников, лазерных станков, промышленных шпинделей и другого оборудования с жидкостным контуром охлаждения.

CW-5300AH может применяться совместно с CO₂-лазерными станками при условии соответствия холодопроизводительности, расхода охлаждающей жидкости, рабочего давления и температурного режима требованиям конкретного оборудования.

Модель относится к категории промышленных чиллеров для лазерных станков и использует активную компрессорную холодильную систему.

Для чего нужен чиллер S&A CW-5300AH

Во время работы лазерного источника, промышленного шпинделя или другого технологического оборудования выделяется тепло. Для стабильной эксплуатации необходимо непрерывно отводить избыточную тепловую энергию и поддерживать температуру охлаждающей жидкости в заданном диапазоне.

S&A CW-5300AH обеспечивает:

• активное компрессорное охлаждение;
• принудительную циркуляцию теплоносителя;
• поддержание заданной температуры;
• контроль водяного потока;
• защиту от температурных отклонений;
• аварийную сигнализацию.

Холодопроизводительность 2,4 кВт

Номинальная холодопроизводительность S&A CW-5300AH составляет 2,4 кВт.

Это соответствует:

• 2400 Вт;
• 8188 BTU/ч;
• 2063 ккал/ч.

Производитель позиционирует серию CW-5300 для охлаждения CO₂-лазерных источников, в том числе DC CO₂-лазеров мощностью до 200 Вт и RF CO₂-лазеров до 75 Вт. При этом окончательный подбор необходимо выполнять по требованиям конкретного лазерного источника.

Точность поддержания температуры ±0,5 °C

Точность температурного регулирования CW-5300AH составляет ±0,5 °C.

Рабочий диапазон регулирования температуры — 5–35 °C.

Стабильный температурный режим помогает снизить риск перегрева и поддерживать нормальные условия эксплуатации лазерного и промышленного оборудования.

Циркуляционный насос CW-5300AH

Исполнение AH оснащается циркуляционной помпой мощностью 0,05 кВт.

Основные гидравлические параметры:

• мощность насоса — 0,05 кВт;
• максимальное давление — 1,2 бар;
• номинальный расход — 8 л/мин.

При выборе чиллера необходимо учитывать длину трубопровода, диаметр шлангов и гидравлическое сопротивление подключённого оборудования.

Резервуар 12 литров

Объём встроенного резервуара S&A CW-5300AH составляет 12 л.

На корпусе предусмотрен индикатор уровня охлаждающей жидкости, позволяющий контролировать заполнение резервуара.

Для стабильной эксплуатации рекомендуется использовать деионизированную, дистиллированную или очищенную воду в соответствии с рекомендациями производителя.

Хладагент R-410A / R-32 / R-1234yf

Для актуального исполнения S&A CW-5300AH производитель указывает возможные хладагенты R-410A / R-32 / R-1234yf.

Конкретный тип хладагента зависит от производственной версии оборудования, поэтому перед обслуживанием необходимо сверить информацию с заводским шильдиком.

Компрессор CW-5300AH

Мощность компрессора актуального исполнения CW-5300AH составляет 0,65 кВт / 0,88 HP.

Компрессор обеспечивает работу холодильного контура и активное снижение температуры циркулирующего теплоносителя.

Электропитание CW-5300AH

Для актуального исполнения производитель указывает следующие электрические параметры:

• напряжение — AC 220–240 В;
• однофазная сеть;
• частота — 50 Гц;
• рабочий ток — 0,5–4,1 А;
• максимальная потребляемая мощность — 0,79 кВт.

Перед подключением рекомендуется дополнительно проверить параметры конкретной поставки по заводскому шильдику.

Подключение Rp1/2″

Вход и выход охлаждающей жидкости выполнены с резьбовым соединением Rp1/2″.

Перед первым запуском необходимо:

1. Установить чиллер на ровной устойчивой поверхности.
2. Подключить подающий и обратный трубопроводы.
3. Проверить правильность направления циркуляции.
4. Исключить перегибы и пережатие шлангов.
5. Заполнить резервуар подходящей охлаждающей жидкостью.
6. Проверить герметичность всех соединений.
7. Удалить воздух из водяного контура.
8. Включить чиллер и проверить стабильность циркуляции.
9. Убедиться в отсутствии аварийных сообщений.

Для подключения можно использовать комплектующие для лазерного оборудования.

Электронный контроллер температуры

S&A CW-5300AH оснащается интеллектуальным температурным контроллером.

Контроллер обеспечивает:

• точность температурного регулирования ±0,5 °C;
• режим постоянной температуры;
• интеллектуальный режим управления;
• контроль текущей температуры воды;
• сигнализацию аварийных состояний.

Система аварийной защиты

CW-5300AH предусматривает встроенные функции контроля и защиты.

• контроль водяного потока;
• сигнализация высокой температуры;
• сигнализация низкой температуры;
• контроль датчиков температуры;
• контроль состояния циркуляционной системы;
• защита компрессорного холодильного контура.

Применение S&A CW-5300AH

Чиллер может использоваться для охлаждения:

• CO₂-лазерных источников;
• лазерных гравировальных станков;
• лазерных режущих систем;
• промышленных шпинделей;
• станков с ЧПУ;
• технологического оборудования;
• других установок с жидкостным охлаждением.

При подключении к CO₂-лазерным трубкам необходимо учитывать требования производителя конкретного излучателя к температуре, расходу воды и холодопроизводительности системы охлаждения.

Как выбрать чиллер для CO₂-лазера

При выборе системы охлаждения необходимо учитывать:

• мощность и тип лазерного источника;
• фактическую тепловую нагрузку;
• требуемую холодопроизводительность;
• необходимый расход охлаждающей жидкости;
• рабочее давление;
• температурный режим;
• объём водяного контура;
• температуру окружающей среды;
• продолжительность непрерывной работы.

Другие варианты можно подобрать в разделе чиллеры для CO₂-лазеров и лазерных станков.

CW-5300AH и CW-5300AI

На LASERTOR представлена также модель чиллер S&A CW-5300AI.

Обе версии имеют холодопроизводительность 2,4 кВт, но отличаются гидравлическими характеристиками.

CW-5300AH:

• насос 0,05 кВт;
• максимальное давление 1,2 бар;
• номинальный расход 8 л/мин.

CW-5300AI:

• насос 0,09 кВт;
• максимальное давление 2,5 бар;
• номинальный расход 10 л/мин.

CW-5300AI подходит для систем с более высоким гидравлическим сопротивлением, а CW-5300AH — для оборудования с меньшими требованиями к давлению и расходу.

CW-5300AH и CW-5200AH

Для оборудования с меньшей тепловой нагрузкой можно рассмотреть чиллер S&A CW-5200AH.

CW-5300 обеспечивает более высокую холодопроизводительность и подходит для оборудования с большей тепловой нагрузкой.

CW-5300AH и CW-6000AH

Для оборудования с более высокой тепловой нагрузкой можно рассмотреть чиллер S&A CW-6000AH.

CW-6000 относится к следующему классу производительности и обеспечивает более высокий запас по отводу тепла.

CW-5300AH и CW-3000

В отличие от чиллера S&A CW-3000, CW-5300AH имеет полноценный компрессорный холодильный контур.

CW-5300AH способен активно снижать температуру охлаждающей жидкости, тогда как CW-3000 предназначен преимущественно для циркуляции жидкости и рассеивания тепла.

Обслуживание S&A CW-5300AH

Для стабильной эксплуатации рекомендуется:

• контролировать уровень охлаждающей жидкости;
• регулярно менять теплоноситель;
• использовать чистую дистиллированную или очищенную воду;
• проверять шланги и соединения;
• контролировать герметичность системы;
• очищать воздушные фильтры;
• удалять загрязнения с теплообменника;
• контролировать работу циркуляционной помпы;
• следить за температурой и аварийными сообщениями.

Производитель рекомендует в обычных условиях менять воду примерно один раз в 3 месяца. При эксплуатации в загрязнённом помещении интервал обслуживания может быть сокращён.

Дополнительные материалы представлены в разделе инструкции и руководства LASERTOR.

Преимущества чиллера S&A CW-5300AH

1. Холодопроизводительность 2,4 кВт.
2. Активное компрессорное охлаждение.
3. Точность регулирования температуры ±0,5 °C.
4. Диапазон регулирования 5–35 °C.
5. Насос мощностью 0,05 кВт.
6. Номинальный расход 8 л/мин.
7. Максимальное давление 1,2 бар.
8. Резервуар 12 л.
9. Подключение Rp1/2″.
10. Хладагенты R-410A / R-32 / R-1234yf.
11. Интеллектуальный температурный контроллер.
12. Индикатор уровня воды.
13. Встроенная аварийная защита.
14. Колёса для удобного перемещения.

Часто задаваемые вопросы

Какая холодопроизводительность S&A CW-5300AH?

Номинальная холодопроизводительность составляет 2,4 кВт.

Какая точность поддержания температуры?

Точность температурного регулирования составляет ±0,5 °C.

Какой насос установлен в CW-5300AH?

Версия AH оснащается циркуляционным насосом мощностью 0,05 кВт.

Какой расход охлаждающей жидкости?

Номинальный расход составляет 8 л/мин.

Какое максимальное давление насоса?

Максимальное давление составляет 1,2 бар.

Какой объём резервуара?

Объём встроенного резервуара составляет 12 л.

Какой хладагент используется?

Для актуального исполнения производитель указывает R-410A / R-32 / R-1234yf. Конкретный вариант необходимо проверять по шильдику чиллера.

Какое питание требуется для CW-5300AH?

Исполнение рассчитано на однофазную сеть AC 220–240 В, 50 Гц.

Можно ли использовать CW-5300AH для CO₂-лазера?

Да. Производитель позиционирует CW-5300 для охлаждения CO₂-лазерных источников, включая DC CO₂-лазеры до 200 Вт и RF CO₂-лазеры до 75 Вт, при условии соответствия требованиям конкретного оборудования.

Чем CW-5300AH отличается от CW-5300AI?

CW-5300AH имеет насос 0,05 кВт, давление до 1,2 бар и расход 8 л/мин. CW-5300AI оснащается насосом 0,09 кВт, обеспечивает давление до 2,5 бар и расход 10 л/мин.

Купить чиллер S&A CW-5300AH

Купить чиллер S&A CW-5300AH можно в компании LASERTOR.

Перед заказом рекомендуется сообщить:

• модель охлаждаемого оборудования;
• тип и мощность лазерного источника;
• фактическую тепловую нагрузку;
• требуемую холодопроизводительность;
• необходимый расход жидкости;
• рабочее давление;
• температурный режим;
• параметры электросети.

Это позволит проверить совместимость CW-5300AH с конкретным оборудованием и подобрать подходящую систему охлаждения.
