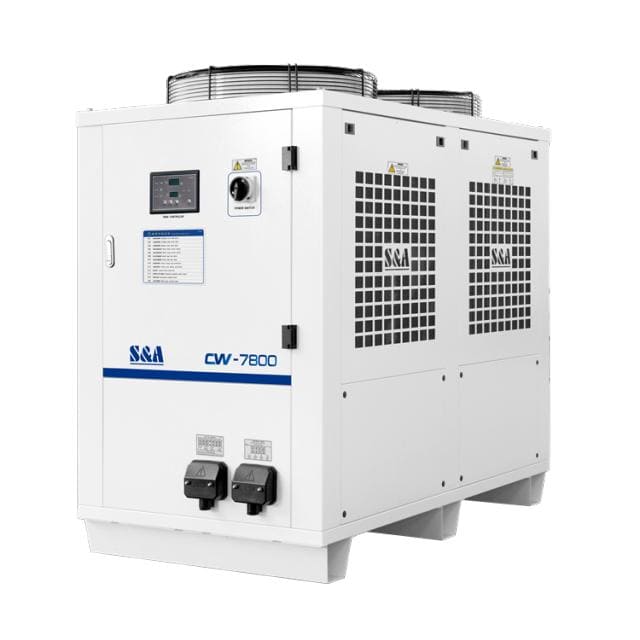

Чиллер S&A CW-7800 26 кВт для лазерного и промышленного оборудования

Чиллер S&A CW-7800 — высокопроизводительная промышленная система водяного охлаждения с активным компрессорным холодильным контуром. Номинальная холодопроизводительность модели составляет 26 кВт, что позволяет использовать её для оборудования с высокой тепловой нагрузкой и продолжительным режимом работы.

CW-7800 применяется для охлаждения лазерных систем, промышленного технологического оборудования, станков с ЧПУ, мощных шпинделей, аналитического и лабораторного оборудования. Модель входит в категорию промышленных чиллеров S&A для лазерных станков.

При использовании CW-7800 совместно с CO₂-лазерными станками необходимо учитывать требования конкретного оборудования к холодопроизводительности, расходу охлаждающей жидкости, рабочему давлению и температурному режиму.

Назначение чиллера S&A CW-7800

Промышленное оборудование высокой мощности выделяет большое количество тепла. Для его стабильной эксплуатации требуется система, способная непрерывно отводить тепловую энергию и поддерживать температуру теплоносителя в установленном диапазоне.

S&A CW-7800 обеспечивает:

• активное компрессорное охлаждение;
• принудительную циркуляцию охлаждающей жидкости;
• поддержание заданной температуры;
• высокий расход теплоносителя;
• контроль рабочих параметров;
• аварийную сигнализацию;
• возможность интеграции с промышленной системой управления.

Холодопроизводительность 26 кВт

Номинальная холодопроизводительность S&A CW-7800 составляет 26 кВт.

Это соответствует:

• 26 000 Вт;
• 88 712 BTU/ч;
• 22 354 ккал/ч.

Высокая холодопроизводительность позволяет использовать CW-7800 в технологических процессах с интенсивным и продолжительным тепловыделением.

Точность поддержания температуры ±1 °C

Точность температурного регулирования S&A CW-7800 составляет ±1 °C.

Рабочий диапазон регулирования температуры составляет 5–35 °C. Максимально допустимая температура окружающей среды для эксплуатации оборудования достигает 45 °C.

Высокопроизводительный циркуляционный контур

Версия CW-7800ENTY для сети 380 В / 50 Гц оснащается насосом мощностью 1,1 кВт.

Основные гидравлические характеристики:

• мощность насоса — 1,1 кВт;
• максимальное давление — 6,15 бар;
• номинальный расход — 66 л/мин.

Высокий расход жидкости позволяет эффективно организовать охлаждение оборудования с большим объёмом водяного контура и повышенной тепловой нагрузкой.

Резервуар 170 литров

S&A CW-7800 оснащён встроенным резервуаром объёмом 170 л.

Большой объём теплоносителя способствует стабильной работе промышленной системы охлаждения при значительных и продолжительных нагрузках.

Компрессорное охлаждение

Для актуального исполнения CW-7800ENTY мощность компрессора составляет 6,9 кВт / 9,39 HP.

Компрессорный холодильный контур обеспечивает активный отвод тепла и позволяет поддерживать температуру жидкости независимо от простой теплоотдачи в окружающий воздух.

Хладагент R-410A / R-32

Для актуального S&A CW-7800 производителем указываются хладагенты R-410A / R-32.

В холодильной системе используется капиллярное дросселирующее устройство.

Тип хладагента конкретного поставленного оборудования рекомендуется дополнительно проверять по заводскому шильдику.

Электропитание CW-7800

Исполнение CW-7800ENTY рассчитано на промышленную трёхфазную электросеть:

• напряжение — AC 380 В;
• количество фаз — 3;
• частота — 50 Гц;
• рабочий ток — 2,3–23,3 А;
• максимальная потребляемая мощность — 12,7 кВт.

Перед электрическим подключением необходимо убедиться, что параметры сети соответствуют заводскому шильдику конкретного чиллера.

Подключение водяного контура Rp1″

Вход и выход охлаждающей жидкости S&A CW-7800 выполнены с резьбовым соединением Rp1″.

Перед первым запуском необходимо:

1. Установить чиллер на ровной и прочной поверхности.
2. Обеспечить достаточное пространство для циркуляции воздуха.
3. Подключить подающий и обратный трубопроводы.
4. Проверить правильность направления циркуляции жидкости.
5. Проверить герметичность соединений.
6. Заполнить резервуар подходящим теплоносителем.
7. Удалить воздух из водяного контура.
8. Проверить стабильность расхода охлаждающей жидкости.
9. Убедиться в отсутствии аварийных сообщений.

Для монтажа системы могут потребоваться комплектующие для лазерного и промышленного оборудования.

Интерфейс RS485 Modbus

S&A CW-7800 поддерживает промышленный интерфейс связи RS485 и протокол Modbus-485.

Интерфейс позволяет интегрировать чиллер в автоматизированную систему управления, получать данные о состоянии оборудования и организовывать взаимодействие между системой охлаждения и промышленным станком.

Применение S&A CW-7800

Промышленный чиллер CW-7800 может применяться для охлаждения:

• мощных CO₂-лазерных установок;
• лазерных режущих систем;
• станков с ЧПУ;
• высокомощных промышленных шпинделей;
• технологического оборудования;
• аналитических установок;
• медицинского оборудования;
• лабораторных систем;
• других установок с жидкостным охлаждением.

При подключении к CO₂-лазерным излучателям необходимо обязательно сверять параметры чиллера с требованиями производителя конкретной лазерной трубки.

CW-7800 для CO₂-лазерного оборудования

Производитель позиционирует CW-7800 в том числе как систему охлаждения для мощного CO₂-лазерного оборудования. Для отдельных применений указывается возможность работы с CO₂-лазерными системами мощностью до 800 Вт.

При этом подбирать чиллер только по номинальной мощности лазерного излучателя неправильно. Необходимо учитывать фактическое тепловыделение, расход жидкости, сопротивление контура, условия эксплуатации и требования производителя источника.

Как выбрать промышленный чиллер

При выборе системы охлаждения необходимо учитывать:

• требуемую холодопроизводительность;
• фактическую тепловую нагрузку;
• необходимый расход охлаждающей жидкости;
• допустимое давление;
• объём водяного контура;
• рабочую температуру;
• температуру окружающей среды;
• напряжение и количество фаз электросети;
• продолжительность непрерывной эксплуатации;
• необходимость подключения к системе автоматизации.

Другие варианты можно подобрать в разделе чиллеры для лазерных станков и промышленного оборудования.

CW-7800 и CW-7500

Для оборудования с меньшей тепловой нагрузкой можно рассмотреть чиллер S&A CW-7500.

CW-7500 имеет меньшую холодопроизводительность, тогда как CW-7800 обеспечивает 26 кВт и рассчитан на более интенсивный отвод тепла.

CW-7800 и CW-7900

Для оборудования с ещё более высокой тепловой нагрузкой можно рассмотреть чиллер S&A CW-7900.

CW-7900 относится к следующей ступени производительности и обеспечивает более высокую холодопроизводительность. Выбор между CW-7800 и CW-7900 следует выполнять по реальной тепловой нагрузке оборудования.

Система аварийной защиты

S&A CW-7800 оборудован комплексом функций контроля и защиты.

Система предусматривает контроль:

• температуры охлаждающей жидкости;
• водяного потока;
• работы компрессора;
• основных параметров холодильного контура;
• аварийных отклонений системы.

При обнаружении неисправности контроллер выдаёт соответствующий аварийный сигнал.

Обслуживание S&A CW-7800

Для стабильной и продолжительной эксплуатации необходимо:

• контролировать уровень охлаждающей жидкости;
• следить за качеством теплоносителя;
• проверять трубопроводы и соединения;
• контролировать герметичность системы;
• регулярно очищать воздушные фильтры;
• очищать теплообменник от загрязнений;
• контролировать работу насоса;
• проверять показания температурного контроллера;
• следить за аварийными сообщениями;
• обеспечивать свободный приток и отвод воздуха.

Дополнительная информация по эксплуатации оборудования представлена в разделе инструкции и руководства LASERTOR.

Преимущества чиллера S&A CW-7800

1. Высокая холодопроизводительность 26 кВт.
2. Активное компрессорное охлаждение.
3. Точность поддержания температуры ±1 °C.
4. Рабочий диапазон температуры 5–35 °C.
5. Мощный насос 1,1 кВт.
6. Номинальный расход 66 л/мин.
7. Максимальное давление насоса 6,15 бар.
8. Большой резервуар 170 л.
9. Подключение Rp1″.
10. Хладагент R-410A / R-32.
11. Трёхфазное питание 380 В.
12. Интерфейс RS485 / Modbus-485.
13. Система аварийной защиты.
14. Промышленное исполнение для продолжительной эксплуатации.

Часто задаваемые вопросы

Какая холодопроизводительность у S&A CW-7800?

Номинальная холодопроизводительность составляет 26 кВт.

Какая точность поддержания температуры?

Точность температурного регулирования составляет ±1 °C.

Какой диапазон регулирования температуры?

Рабочий диапазон регулирования температуры составляет 5–35 °C.

Какой насос установлен в CW-7800?

Исполнение CW-7800ENTY оснащается циркуляционным насосом мощностью 1,1 кВт.

Какой расход охлаждающей жидкости?

Номинальный расход составляет 66 л/мин.

Какое максимальное давление насоса?

Максимальное давление составляет 6,15 бар.

Какой объём резервуара?

Объём встроенного резервуара составляет 170 л.

Какое питание требуется для CW-7800?

Исполнение CW-7800ENTY рассчитано на трёхфазную сеть AC 380 В, 50 Гц.

Какой хладагент используется?

Для актуального исполнения производителем указываются хладагенты R-410A / R-32.

Поддерживает ли CW-7800 подключение к системе автоматизации?

Да. Чиллер поддерживает интерфейс RS485 и протокол Modbus-485, что позволяет интегрировать оборудование в промышленную систему управления.

Можно ли использовать CW-7800 для CO₂-лазера?

Да. Производитель предусматривает применение CW-7800 с мощным CO₂-лазерным оборудованием. Совместимость необходимо определять по тепловой нагрузке, расходу жидкости, давлению и требованиям конкретного лазерного источника.

Чем CW-7800 отличается от CW-7500?

CW-7800 имеет более высокую холодопроизводительность — 26 кВт — и предназначен для оборудования с большей тепловой нагрузкой.

Когда стоит выбрать CW-7900 вместо CW-7800?

CW-7900 целесообразно рассматривать, когда требуемая холодопроизводительность превышает возможности CW-7800 или необходимо обеспечить дополнительный запас производительности системы охлаждения.

Купить чиллер S&A CW-7800

Купить чиллер S&A CW-7800 можно в компании LASERTOR.

Перед заказом рекомендуется сообщить:

• модель охлаждаемого оборудования;
• тип лазерного или промышленного источника тепла;
• фактическую тепловую нагрузку;
• требуемую холодопроизводительность;
• необходимый расход охлаждающей жидкости;
• рабочее давление;
• температурный режим;
• параметры электросети;
• необходимость подключения по RS485.

Это позволит проверить совместимость CW-7800 с конкретным оборудованием и подобрать оптимальную систему охлаждения.
